蚊香卧式包装机三维结构设计

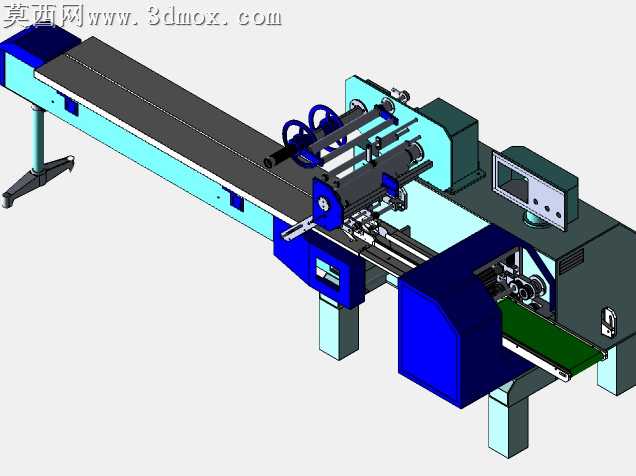

本作品为针对盘式蚊香包装工序设计的卧式包装设备三维模型，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，未对结构做简化省略处理。模型材质分配贴合工业设备实际生产用料，设备支撑机架、主体安装墙板采用哑光深灰铸铁材质表现，输送线侧边护板、封切机构护罩采用亮蓝色工程塑料材质，进料与出料输送带采用哑光墨绿色橡胶材质，传动辊轴、调节丝杆等外露传动件采用亮面金属镀铬材质，操作控制面板采用浅灰塑料搭配黑色按钮、显示屏玻璃材质，各部件材质区分清晰，渲染后视觉层次分明，可直观区分不同功能模块。结构设计上，设备整体采用卧式长条形布局，从左至右依次设置进料输送段、包装膜供料机构、中封牵引机构、端封切断机构、出料输送段，底部搭配可调高度的支撑脚杯，可适配不同车间地面的安装调平需求。进料输送段采用宽幅平皮带输送结构，可平稳承载成摞的盘式蚊香向前输送，侧边设置可调导向挡板，可根据蚊香堆叠宽度调整限位尺寸，避免输送过程中物料偏移；包装膜供料机构设置多组导向辊与张力调节轮，可保证包装膜牵引过程中张力恒定，避免出现膜料跑偏、褶皱问题；中封牵引机构采用成对压合辊结构，可在牵引包装膜向前输送的同时完成包装膜纵向中缝的热封合；端封切断机构采用往复式热封切刀结构，可按照设定包装长度完成包装袋的横向热封与切断作业，将连续包裹的膜料分切为独立的蚊香包装成品；出料输送段采用短平皮带结构，将完成包装的成品平稳输送至下一工序。设计过程中充分考虑卧式包装设备的通用性与易维护性，各功能模块采用独立墙板安装结构，传动系统布局在设备侧方的护罩内部，既保证传动安全，也便于后期检修维护；操作控制面板设置在设备中部靠上位置，符合操作人员的站立操作视角，可方便完成设备参数调整、启停控制等操作。整体模型装配关系完整，各运动部件无干涉问题，可直观展示卧式流包设备的工作原理与结构组成，可作为包装设备设计参考、教学演示的数字化三维载体。
