多尺寸汽车油封自动包装设备结构设计

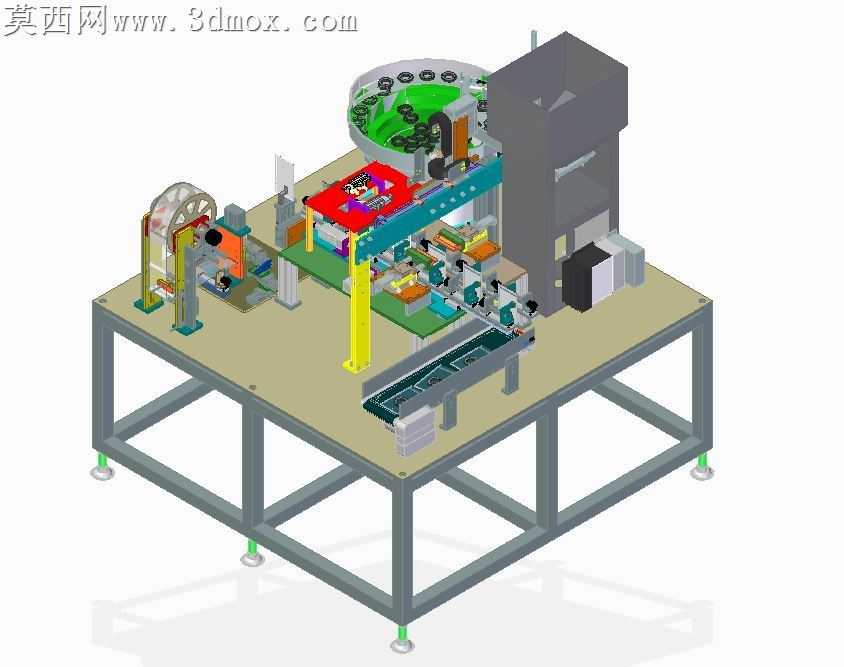

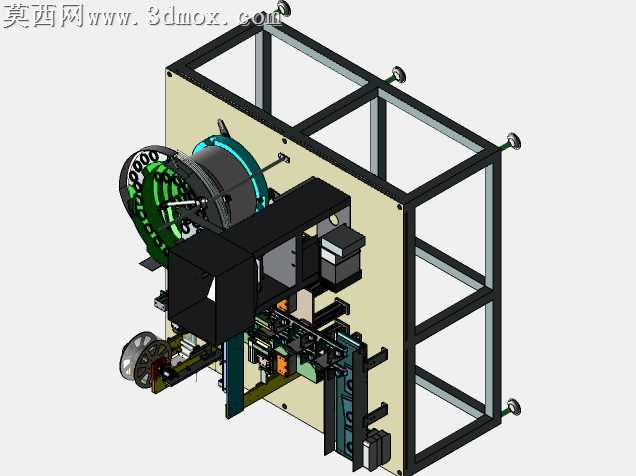

本作品为面向汽车油封生产后段工序的自动包装设备三维设计方案，整体采用方管焊接机架作为承载基体，底部配置可调式脚杯实现设备水平校准与地面隔振，保障设备运行过程中的结构稳定性。建模过程中对各功能模块进行了独立装配与干涉校验，首先完成振动盘上料机构的结构搭建，通过螺旋料道的定向排序设计实现油封工件的自动整列上料，搭配分料机构实现单工件精准分离送料。设备核心工位集成了高温表面焊接封装结构，针对多尺寸规格油封的兼容需求，设计了可快换的定位工装夹具，通过可调式限位结构适配不同外径的油封工件，无需整体更换工装即可完成多规格产品的快速换产。物料输送模块采用皮带式输送线设计，衔接封装工位与出料工位，实现包装完成品的自动流转输出，输送线侧边设置导向挡边避免工件输送过程中偏移掉落。设备侧部配置了多组气动执行组件，通过直线导轨搭配气缸的传动结构，实现工件取放、压合封装等动作的精准执行，各气动元件的安装位均预留了调节余量，方便后期装配调试过程中的位置校准。电控柜体集成于设备机架侧方，内部预留了PLC、伺服驱动器等电气元件的安装空间，柜体侧边设置散热槽保障电气元件运行散热需求。渲染阶段对不同材质部件进行了区分赋色，机架部分采用金属灰哑光材质模拟方管焊接喷塑效果，工装夹具部分采用亮色区分不同功能组件，输送皮带采用深色哑光材质模拟工业皮带质感，气动元件与加工件采用金属亮面材质体现机加工零件的质感，整体渲染效果清晰展现各模块的装配关系与结构布局。设计过程中重点考量了设备的操作维护便利性，各功能工位均预留了足够的操作空间，易损耗部件均采用快拆式安装结构，减少后期设备维护的拆装难度，同时对设备的动作流程进行了模拟验证，确保上料、定位、封装、出料全流程动作无干涉，满足汽车油封批量自动化包装的初步设计需求。
