家用轻量化可3D打印哑铃结构设计

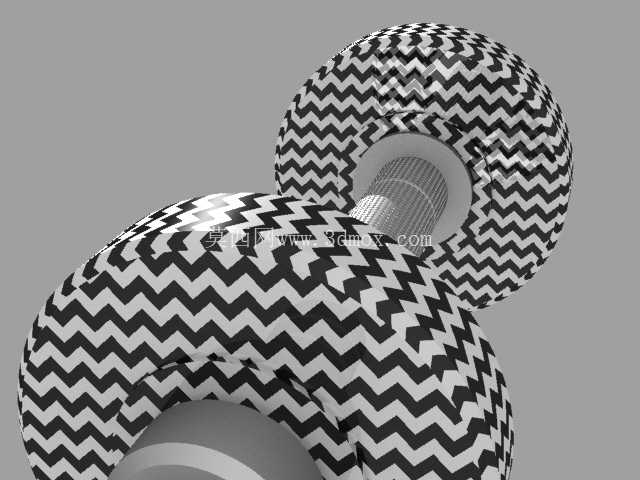

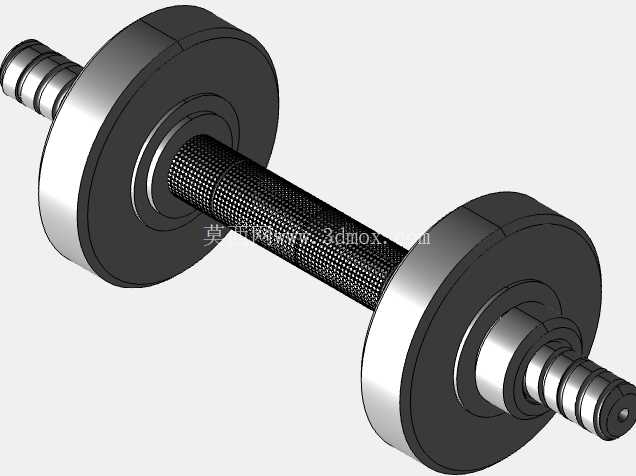

　　这款哑铃的结构设计核心围绕轻量化家用场景展开，区别于传统铸铁哑铃的实心配重结构，整体采用中空配重片搭配中心锁紧杆的组合形式，适配FDM工艺的3D打印制造需求，用户可根据自身训练强度选择打印不同壁厚的配重片，灵活调整整体重量，无需额外采购多组不同重量的哑铃，大幅降低家庭健身的器材存放空间占用。从实际使用场景来看，该结构可覆盖居家日常力量训练、康复训练中的轻重量抗阻练习需求，配重片与杆身的配合采用阶梯轴定位结构，每片配重片的中心孔与杆身的定位轴段采用H7/h6的间隙配合公差，既保证安装时的顺畅度，又能避免训练过程中配重片出现径向晃动，杆身的握持段做了滚花纹理设计，增大手部与杆身的摩擦力，即使手心出汗也能保证握持稳定性，避免训练中出现滑脱风险。设计过程中优先考虑了打印的工艺可行性，所有配重片的外轮廓均做了R2的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，同时配重片的内部采用辐条式支撑结构，在保证整体结构强度满足5公斤额定载荷的前提下，尽可能减少打印材料的消耗，相比实心结构可降低60%以上的材料用量，打印时无需添加额外支撑结构，所有特征均沿打印方向做了45度的拔模斜度处理，适配绝大多数桌面级3D打印机的成型能力，用户无需调整复杂的打印参数即可完成制作。

　　从安装边界来看，杆身总长度控制在320mm，最大配重片的外直径为180mm，组装完成后整体的回转半径不超过95mm，存放时仅需占用普通书架单层1/3的空间，杆身两端的锁紧结构采用快拆式螺纹设计，旋转1/4圈即可完成配重片的锁紧与拆卸，更换配重的操作无需额外工具，单手即可完成。配重片的端面做了环形凹槽设计，多片配重叠装时可通过凹槽实现轴向定位，避免训练过程中配重片之间出现相对转动产生异响，杆身的端部做了直径10mm的平面限位台，防止最外侧的配重片从杆端滑出。

　　结构强度校核阶段，针对杆身的抗弯强度做了有限元验证，当两端各挂载2.5公斤配重时，杆身中部的最大挠度不超过0.2mm，完全满足日常训练的刚度要求，不会出现杆身弯曲变形的问题，配重片的辐条结构在1.5倍额定载荷下的最大应力仅为12MPa，远低于PLA材料的屈服强度，即使出现意外跌落也不会出现配重片碎裂的情况。不同于商用哑铃的金属加工工艺，这款结构完全面向增材制造设计，所有零件均无 undercut 特征，打印完成后仅需去除少量打印支撑即可直接组装，无需二次机加工，用户可根据自身喜好选择不同颜色的打印耗材，定制个性化的外观配色，适配不同的居家装修风格。

　　握持段的滚花深度控制在0.5mm，既保证足够的摩擦力，又不会因为纹理过深硌手，长时间握持训练也不会出现手部压痕，配重片的外圆做了哑光质感的平面设计，避免训练过程中光线反射产生眩光，同时平面结构也方便用户在配重片表面标记重量数值，快速识别不同配重的组合。整体结构没有细小的易损零件，所有连接部位均为一体化打印成型，长期使用也不会出现连接件松动脱落的问题，日常维护仅需擦拭表面汗渍即可，无需额外的润滑或防锈处理，相比传统金属哑铃更适合潮湿的居家卫浴旁存放场景。
