家庭庭院户外丛林健身架结构设计

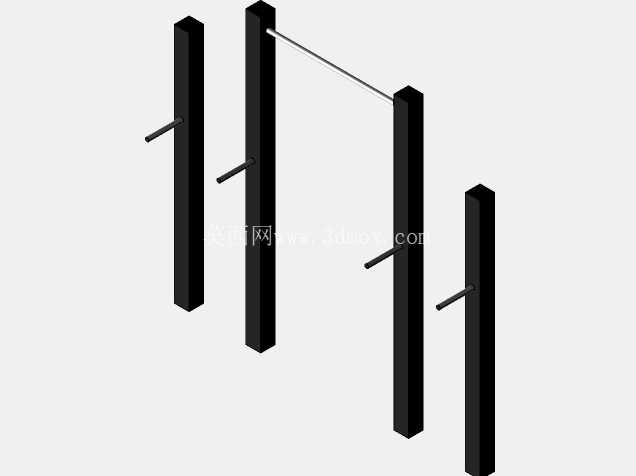

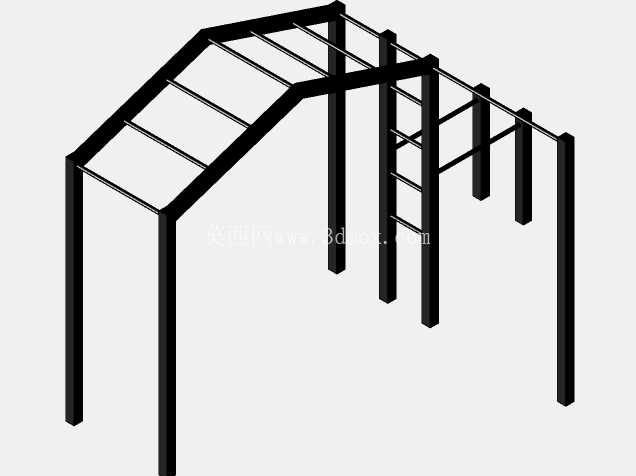

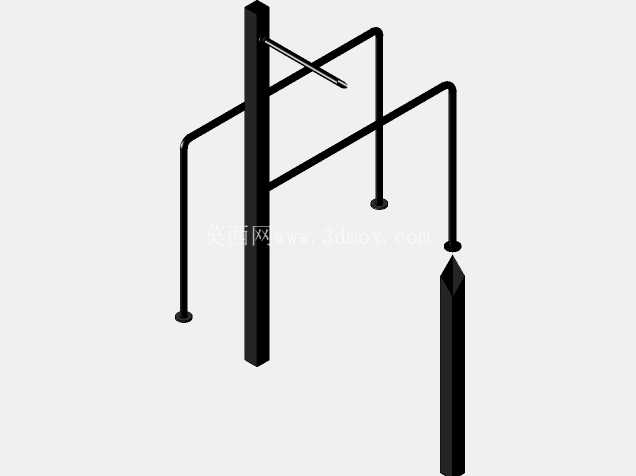

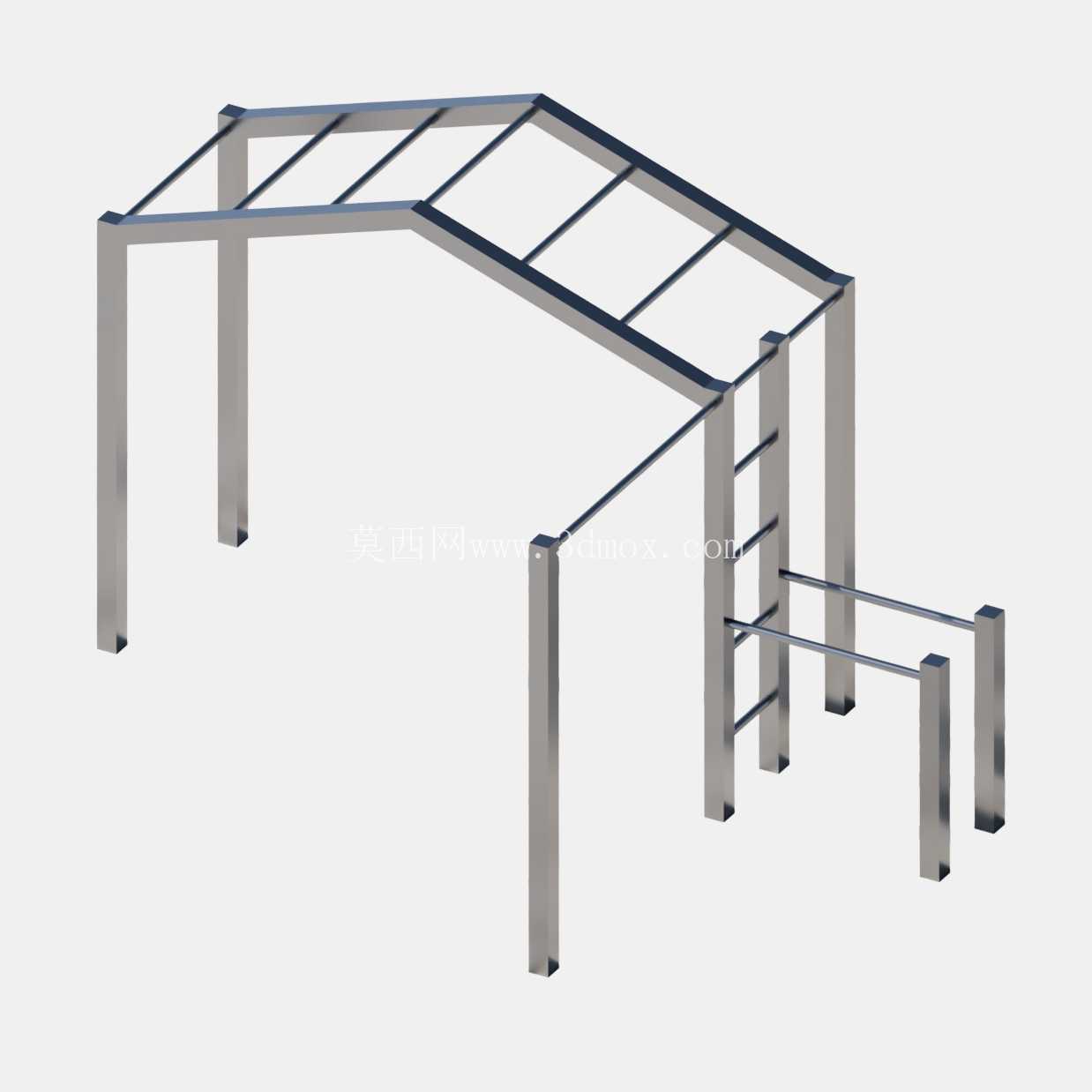

　　这套户外健身架的结构设计，核心适配家庭庭院、小型社区公共活动区这类非商用健身场景，区别于商用健身房的重型器械，整体采用外露式金属框架结构，没有额外的封闭护板，一方面降低户外长期使用的积灰积水风险，另一方面也减少材料冗余，控制整体自重，适配普通庭院的地面承载条件。从实际使用维度看，这套组合架整合了多组上肢、核心训练的功能位：斜向延伸的顶部框架可搭配悬挂训练带、吊环完成引体向上、悬挂举腿类动作，侧部的梯状竖杆可完成攀爬、压腿类训练，前端平行设置的双杠位可支撑双杠臂屈伸、支撑抬腿等动作，单套结构可覆盖日常自重训练的大部分基础需求，无需额外搭配多件独立健身器材，节省户外场地占用空间。设计阶段首先考虑的是户外使用的耐候性边界，所有立柱、横杆均采用等截面金属型材，连接节点采用刚性焊接处理，避免螺栓连接长期受户外温湿度影响出现松动锈蚀；立柱底部预留了安装法兰结构，安装时可通过膨胀螺栓直接固定在硬化混凝土地面，无需额外做深埋基础，适配已完成庭院硬化的场地改造需求，若安装在草坪区域，也可搭配预制混凝土配重底座完成固定，不会破坏原有场地的排水结构。

　　外形尺寸的设定充分参考了普通家庭用户的身高区间，整体最高处距离安装基准面的高度控制在2.3米以内，既满足成年男性完成引体类动作的垂直空间需求，也不会因为过高影响庭院的整体视线，避免对庭院采光造成遮挡；斜顶框架的转折角度经过反复校核，保证悬挂训练时人体活动范围内不会与框架杆件发生碰撞，侧部爬梯的杆间距设置为300毫米，符合人体攀爬时的步幅习惯，前端双杠的杠面高度设置为1.1米，杠间距设置为550毫米，适配不同肩宽用户的臂屈伸动作姿态，不会出现夹肩或者展幅过大的问题。

　　结构受力层面，所有竖向立柱均采用垂直受力布置，斜向顶架的荷载通过转折处的竖柱直接传递到地面，没有额外的悬挑受力薄弱点，每根立柱的设计承载能力不低于150kg，可同时满足3-4人在不同功能位同时训练，不会出现结构变形。框架杆件的边角全部做了倒圆角处理，避免户外使用时磕碰造成划伤，所有焊接位置都做了焊疤打磨处理，表面可配套喷塑或者镀锌工艺处理，适配户外日晒雨淋的使用环境，降低后期维护成本。不同于商用健身器材的复杂调节结构，这套健身架全部采用固定结构设计，没有可活动的连接部件，长期使用几乎不会出现结构故障，也不需要定期加注润滑油、紧固连接螺丝这类维护操作，非常适合没有专业设备维护能力的家庭用户使用。

　　安装边界方面，整套架体的水平投影占地面积约为6平方米，安装时只需要保证架体周边预留1米以上的活动空间即可，不需要占用大面积的庭院区域，架体下方可铺设橡胶地垫或者人造草坪，提升训练时的脚感，也能避免重物掉落砸坏地面铺装。从建模逻辑来看，这套模型全部采用实体型材建模，所有杆件的截面尺寸、连接位置都和实际加工要求一致，没有非工程化的曲面冗余，结构工程师拿到模型后可直接提取杆件下料尺寸、焊接节点大样，直接用于生产下料，不需要二次重构结构；模型的装配层级按照立柱、顶架、爬梯、双杠几个模块拆分，方便设计人员根据实际场地尺寸调整对应模块的长度、高度参数，比如针对面积更小的庭院，可适当缩短顶架的延伸长度，针对公共区域使用场景，也可加大杆件截面尺寸提升整体承载能力。
