三合一户外公共健身器材组合结构设计

这套组合式户外健身器材，是面向社区公共活动区、市政公园、居民小区休闲广场等户外公共运动场景开发的一体化健身设施，将三类常用的下肢、腰腹、上肢训练功能集成在同一套主体框架上，相比单台分立布设的健身器材，能大幅减少场地占用面积，降低基础施工的点位数量，适配老旧小区健身区升级、小型口袋公园健身点位布设这类场地面积有限的建设需求。

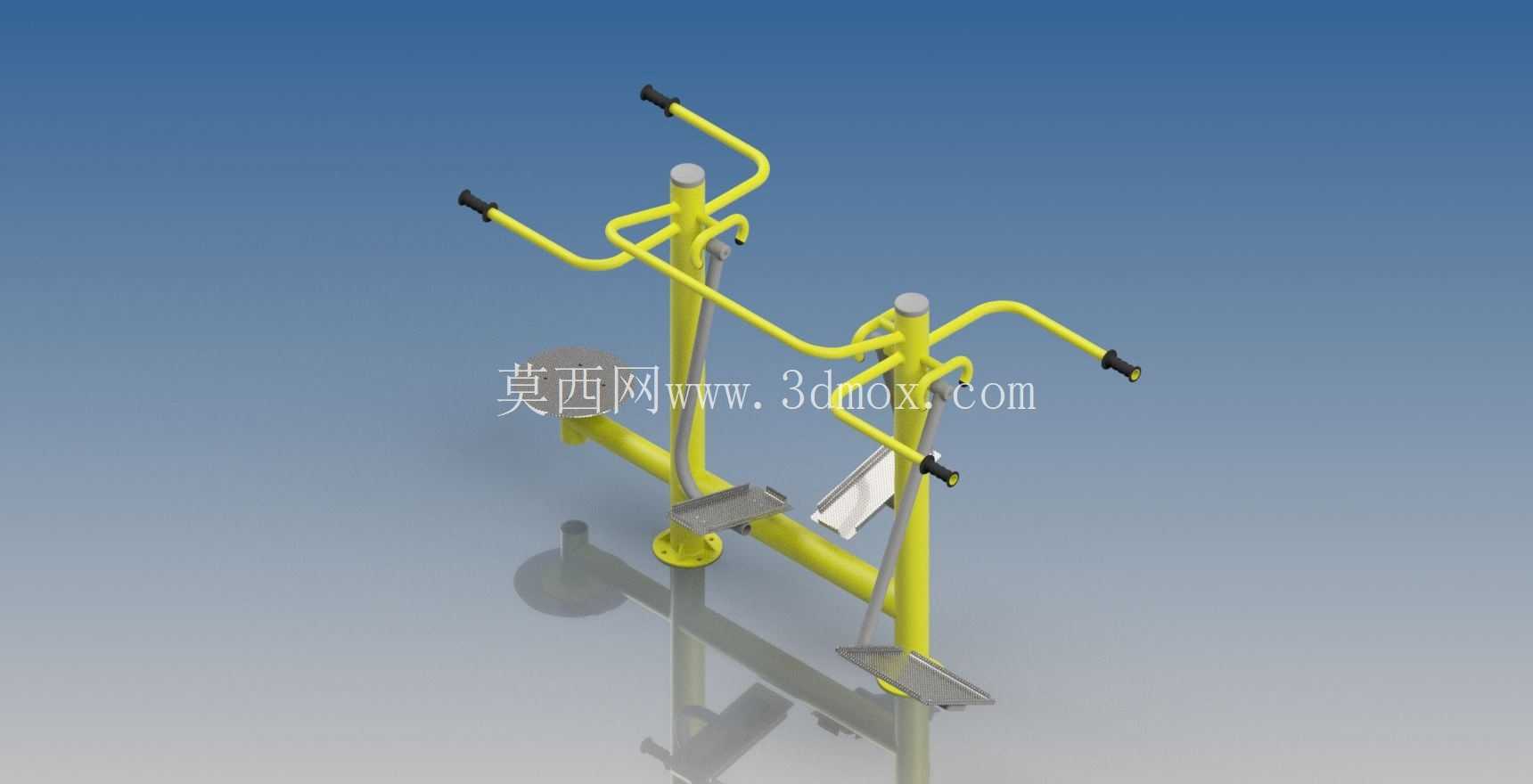

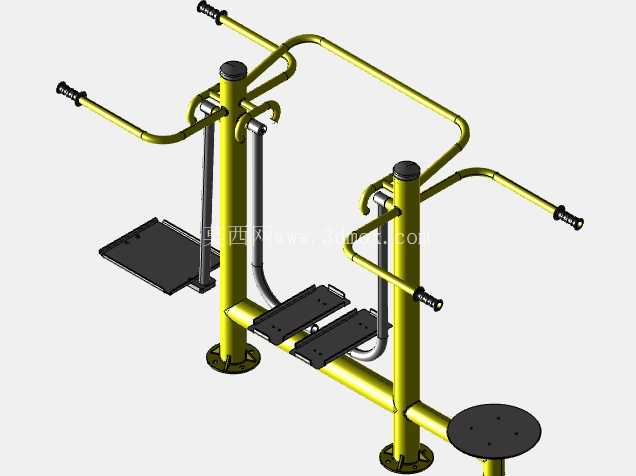

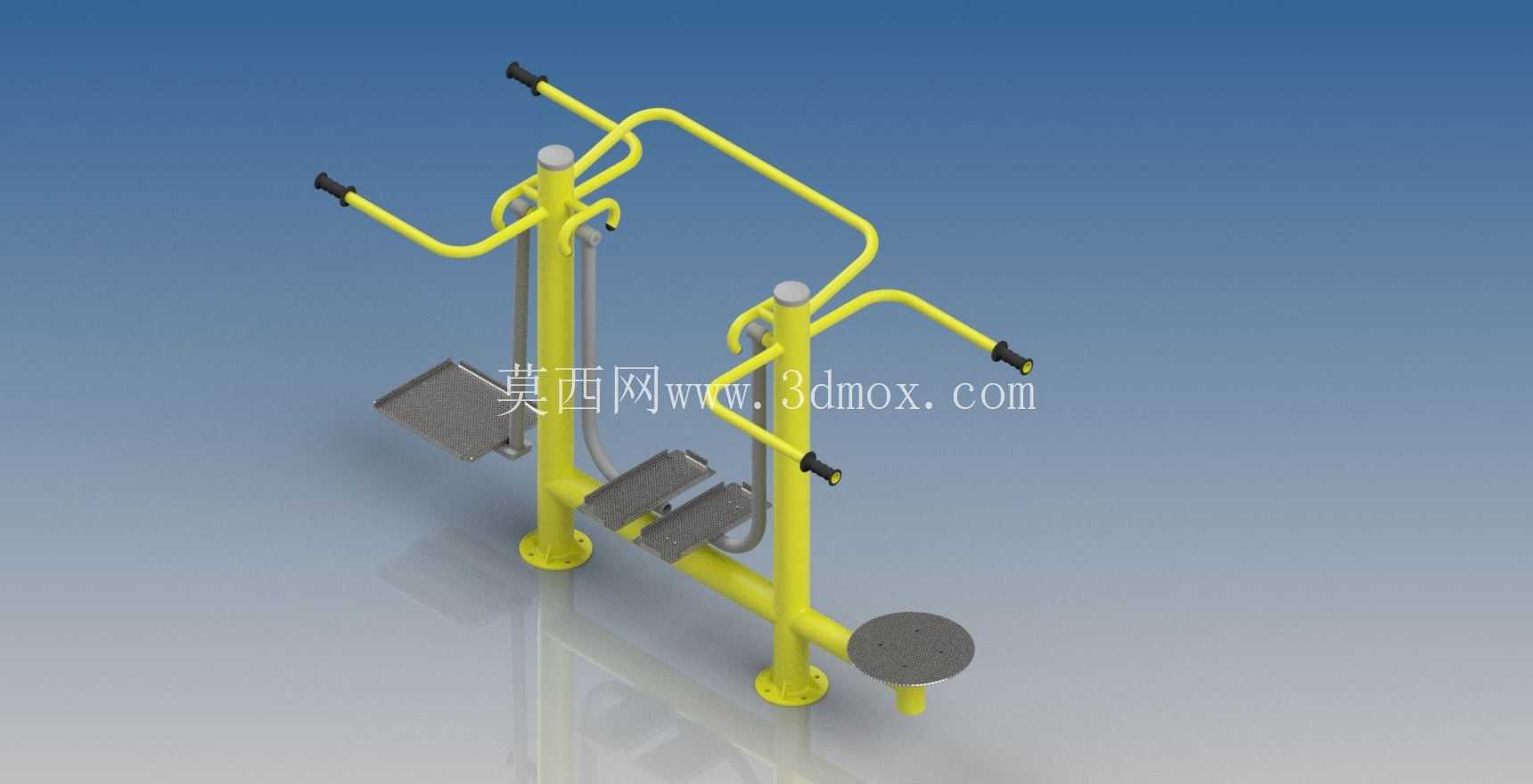

从结构布局来看，整套器材采用双主立柱作为核心承载主体，主立柱选用大口径厚壁无缝钢管加工，底部焊接带安装孔的法兰底盘，安装时通过膨胀螺栓与硬化混凝土地面固定，安装边界需预留周边不小于1.2米的安全活动空间，避免使用者运动时与周边障碍物发生磕碰。主立柱顶部通过弧形弯管连接形成整体框架，既提升了整套结构的抗侧倾刚度，也可作为辅助扶手供行动不便的使用者扶持。

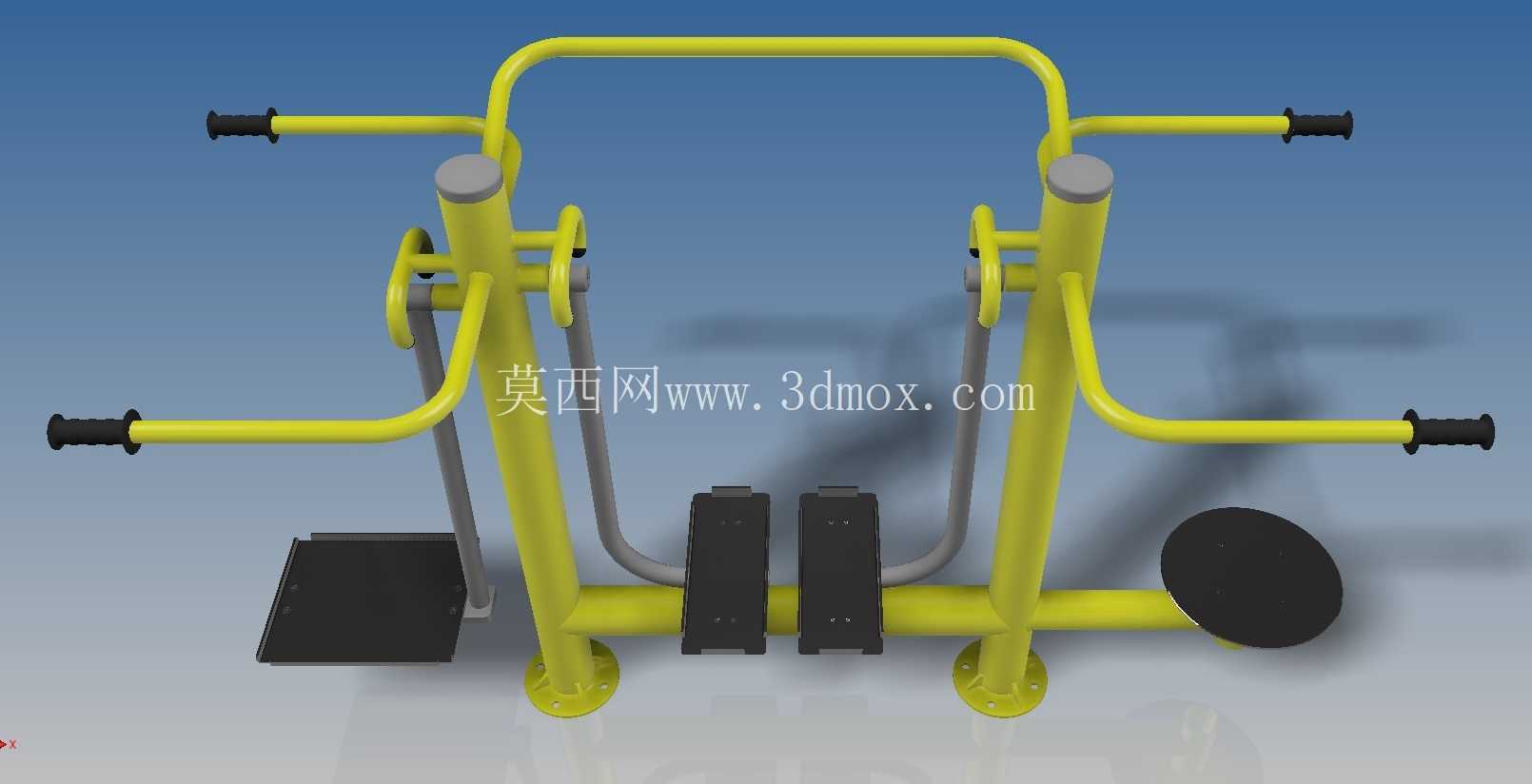

功能模块的排布充分考虑不同运动轨迹的干涉规避：框架一侧设置的是太空漫步机结构，两根摆臂通过耐磨轴套与主立柱铰接，摆臂下端设置带防滑纹理的脚踏板，摆臂上端延伸出带橡胶防滑套的握把，使用者双脚站在踏板上自然摆腿，即可完成下肢关节的活动训练，摆臂的摆动角度通过限位结构做了限制，避免摆幅过大造成运动损伤，铰接位置配套的防尘密封结构，可减少户外沙尘进入转动副，延长部件的户外使用寿命。

框架中部集成的是扭腰训练结构，在主立柱之间的下部横梁上设置带旋转轴承的站立转盘，转盘表面做凸起防滑纹路，使用者双脚站在转盘上，双手可扶住主立柱上的辅助握把，通过腰部转动带动下肢旋转，针对腰腹核心肌群与腰椎活动度做训练，旋转结构内置阻尼件，避免转盘转动过快失去平衡，转动角度也设置了机械限位，防止过度扭转造成腰部拉伤。

框架另一侧设置的是上肢推揉训练结构，对应位置伸出两根水平摆臂，同样通过铰接结构与主立柱连接，摆臂端部设置防滑握把，使用者可站在配套的固定脚踏站位上，双手握住握把做前后推拉的往复运动，锻炼上肢肩背与手臂肌群，摆臂的转动阻力可通过铰接处的阻尼调节结构适配不同使用人群的力量需求。

整套器材的所有金属外露表面均采用户外专用聚酯粉末静电喷涂工艺，底层做抛丸除锈与磷化处理，涂层厚度控制在80-120微米，可耐受户外长期的紫外线照射、雨水侵蚀，避免短时间内出现涂层脱落、基材锈蚀的问题。所有可能与人体接触的边缘位置均做圆弧倒钝处理，不存在尖锐棱角，所有转动铰接位置的销轴端部均加装防盗防松的盖帽，避免户外使用过程中零件脱落丢失。

在建模设计阶段，所有管材的弯折半径均结合常用弯管设备的加工能力设定，避免出现过小弯折半径造成管材外侧开裂、内侧起皱的加工问题，所有焊接位置均标注连续角焊缝要求，焊后需打磨焊渣至平整再做表面处理，安装法兰的孔位尺寸适配常规户外健身器材的安装施工标准，可直接匹配现有多数健身区的预埋基础尺寸，减少现场施工的改造成本。整套器材的功能分区清晰，不同模块的使用站位互不干扰，可同时满足三名使用者开展不同部位的健身训练，空间利用率远高于分立布设的单功能健身器材，结构强度满足公共区域高频次使用的载荷要求，所有运动部件的设计均符合户外健身器材的安全规范，不存在夹手、卡滞等安全隐患。
