48齿M5安装孔轻量化镂空链轮结构

这款链轮针对中低速链传动场景做了定向优化，日常可适配常规滚子链使用，常见于轻型输送设备、非机动车传动系统、小型自动化生产线的动力传递单元，也可用于定制化改装的传动机构中，替代同规格实心链轮实现减重需求。从实际使用场景来看，这类镂空链轮尤其适合对转动惯量有控制要求的场合，比如频繁启停的输送工位，更低的自身重量能减少驱动端的启动负载，降低电机瞬时扭矩输出要求，同时镂空结构在高速运转时能减少风阻，也不容易积攒运行过程中带入的粉尘、碎屑，日常维护时清理难度远低于实心辐板链轮。

设计层面首先确定了核心传动参数为48齿，齿形按照对应链号的标准齿廓绘制，保证与链条啮合时的接触面积均匀，避免出现跳齿、咬链的问题，齿顶部分做了微小的倒角处理，既方便链条顺利导入啮合，也能减少齿尖与链板的异常磨损。安装端采用中心定位孔搭配5颗M5螺栓孔的固定方式，中心孔与安装轴采用间隙配合公差，装配时可快速对准轴端定位台阶，5颗螺栓沿中心孔圆周均布，拧紧后能提供足够的锁紧摩擦力，传递额定扭矩时不会出现相对滑移，螺栓孔周边做了局部加厚处理，避免螺栓预紧力过大导致辐板出现压溃变形。

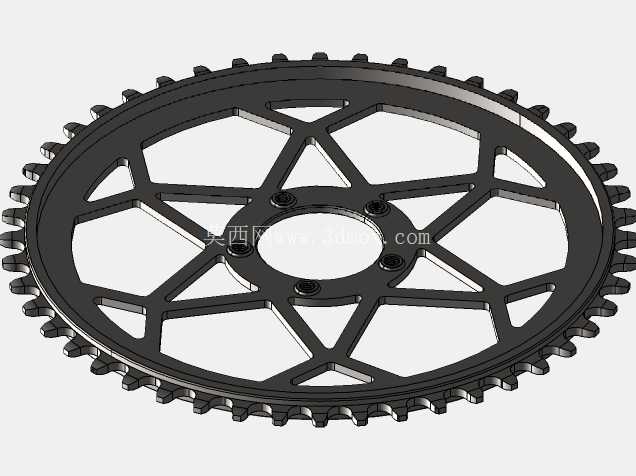

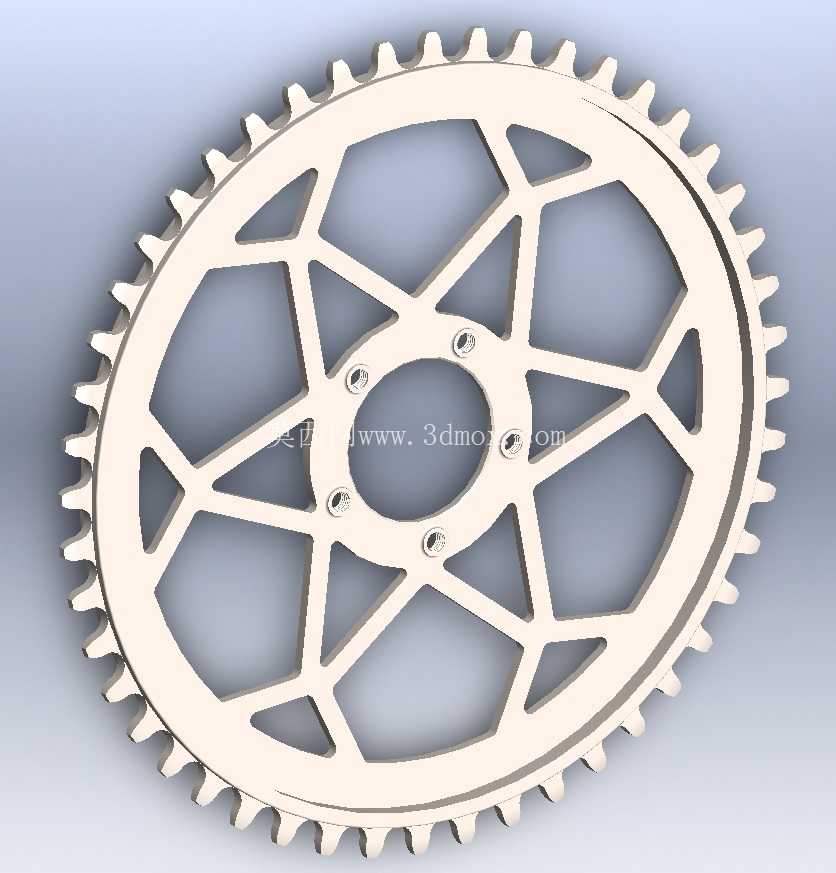

辐板部分的镂空设计并非单纯为了减重，每一处镂空的筋条走向都经过受力路径优化，沿着齿根到安装孔的传力方向布置筋位，保证在传递最大扭矩时，筋条的应力分布均匀，不会出现局部应力集中导致的断裂问题。整体辐板采用三角形与多边形组合的镂空构型，相比圆形镂空拥有更好的结构刚性，相同重量下抗扭强度比直辐条结构高20%左右，同时镂空的边角都做了圆角过渡，避免加工和使用过程中出现应力裂纹。

安装边界上需要注意，这款链轮的轴向厚度适配标准单排链条的宽度，安装时要保证链轮端面与轴的垂直度，误差控制在允许范围内，避免链条出现偏磨；中心孔的尺寸与对应直径的安装轴匹配，5颗M5螺栓的分布圆直径为固定值，选型时需要核对安装法兰的孔位是否匹配，若用于高速传动场景，建议装配后做简单的动平衡校正，减少运转时的振动。齿面部分没有做额外的硬化处理，适合在负载平稳、润滑条件良好的环境下使用，如果用于重载或者多粉尘的工况，可在现有模型基础上调整齿面硬度参数，增加表面淬火的工艺要求。

从建模逻辑来看，整个模型采用参数化绘制思路，齿形部分通过方程式生成渐开线齿廓，保证每个齿的齿距误差控制在极小范围内，辐板的筋条厚度、镂空尺寸都可以根据实际负载需求快速调整参数，不需要重新绘制整体结构，对于需要衍生不同齿数、不同安装孔位的同系列链轮来说，修改效率很高。模型的所有配合面都预留了合理的加工余量，实际生产时可直接根据模型导出工程图进行下料、机加工，不需要额外做结构修正，镂空部分的结构也适配线切割、激光切割等常规加工工艺，不需要特殊的加工设备就能完成生产，制造成本与实心链轮相比不会有明显提升，但使用中的轻量化优势十分明显。
