内外两用轴承拆卸拉拔工装结构

在设备维保、产线运维的日常作业里，轴承过盈配合的拆卸一直是高频且容易出问题的环节，不管是电机端盖内嵌的深沟球轴承，还是传动轴上过盈装配的圆锥滚子轴承，敲砸、撬别这类野蛮操作很容易损伤轴颈、轴承座孔，甚至造成轴承保持架变形碎裂，这套内外两用的拉拔结构，就是针对这类维保痛点设计的专用拆卸工装。

从实际使用场景来看，这套工装覆盖了两类最常见的轴承拆卸需求：一类是轴承外圈嵌在机座孔内、内圈与轴配合的常规外拉场景，另一类是轴承内圈卡在轴肩位置、外圈无外露受力点的内拔场景，不用更换主体结构，只需要调整卡爪的安装方向，就能适配两种作业需求，比传统两爪、三爪拉马的适配范围更广，也省去了维保现场频繁更换工具的麻烦。

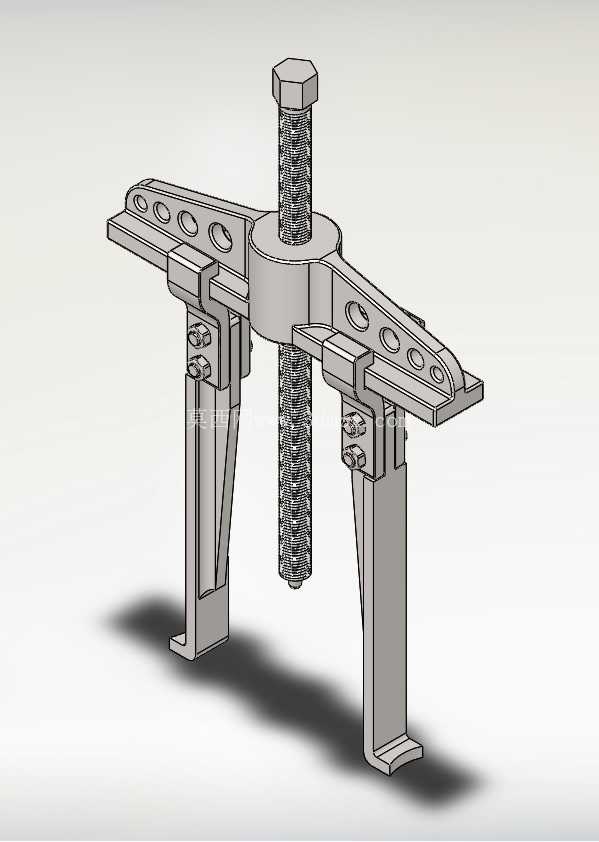

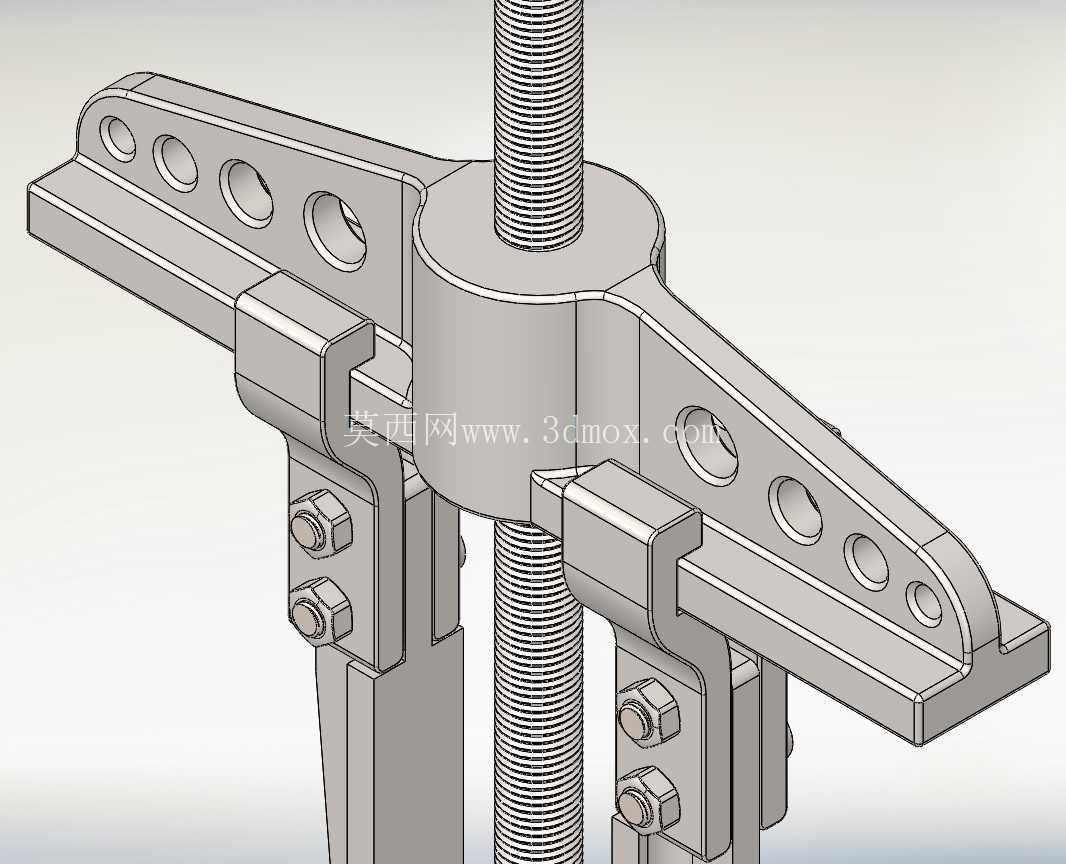

结构设计上，核心受力件采用对称双横梁布局，横梁上加工了多组等距调节孔，用来调整两个卡爪组件的跨距，适配不同外径尺寸的轴承拆卸需求，跨距调节范围覆盖了常见中小型设备的轴承尺寸区间，不管是小功率电机的微型轴承，还是减速机输入轴的中型轴承，都能通过调整孔位找到合适的卡接位置。中间的施压螺杆采用M14×1.5的标准细牙螺纹，细牙螺纹的自锁性更好，拉拔过程中不会因为受力回弹出现滑退，螺杆顶端的六角头可以适配普通扳手、套筒工具，现场作业不需要专用工具就能操作，螺杆末端做了圆弧倒角处理，顶在轴端中心孔的时候不会刮伤轴端定位面，也能保证施力方向始终和轴的轴线重合，避免偏载掰弯卡爪或者损伤轴承。

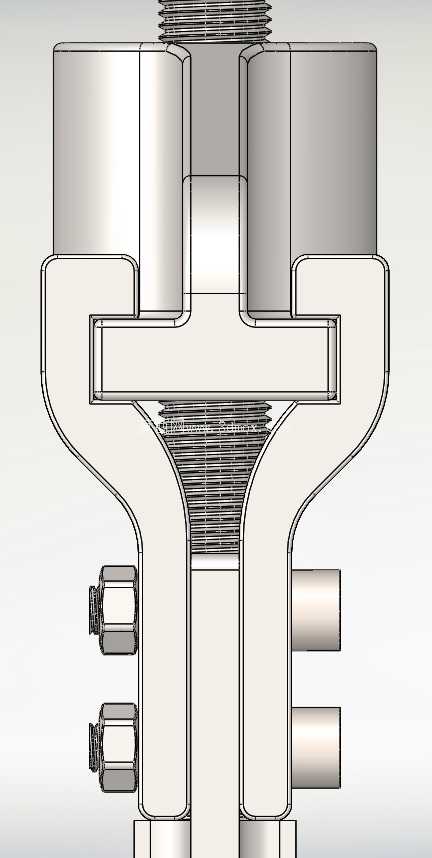

卡爪组件采用分体式锁紧结构，卡爪和横梁的连接位置用螺栓锁紧固定，调整跨距的时候只需要松开锁紧螺栓，把卡爪滑到对应孔位再锁紧就行，操作门槛很低。卡爪的勾头做了阶梯式设计，薄边可以卡进轴承内圈和轴肩之间的窄缝隙，厚边部分在拉拔的时候承受主要拉力，避免勾头太薄受力变形，卡爪的竖直臂做了加强筋结构，在不增加整体重量的前提下提升了抗弯强度，拉拔的时候不会因为受力过大出现外张变形，导致卡爪滑脱。

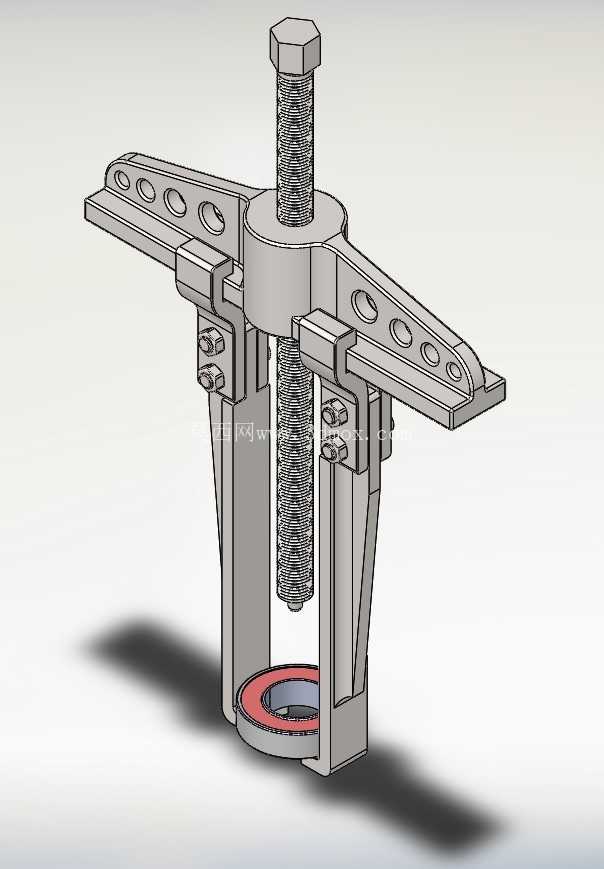

这套工装的安装边界也做了充分的适配考量，整体框架分为内外两个工作位，外拉状态下卡爪勾头朝内，勾住轴承内圈下端面，螺杆顶在轴端中心，旋转螺杆就能平稳把轴承从轴上拉出来；内拔状态下把卡爪翻转180度安装，勾头朝外，卡进轴承外圈的下端面，横梁靠在机座的安装面上，旋转螺杆就能把嵌在孔内的轴承平稳拉出，整个施力过程是纯轴向受力，不会对轴、孔造成径向的磕碰损伤。螺纹部分的有效行程足够覆盖常规轴承的装配过盈长度，不需要中途反复加垫接长，一次进给就能完成拆卸作业。

从实际作业的体验来看，这套结构相比传统拉马还有一个优势，就是双横梁的对称布局让受力更均衡，两个卡爪的受力点始终在同一平面上，不会像单横梁拉马那样容易出现一侧受力过大滑脱的情况，哪怕是新手操作，只要把卡爪卡到位、锁紧固定螺栓，旋转螺杆的时候保持匀速施力，就能平稳完成轴承拆卸，不会对原有零部件造成二次损伤。卡爪和横梁的连接位置预留了一定的间隙补偿量，哪怕轴承安装位置有轻微的同轴度偏差，也能通过微小的角度调整保证卡爪完全贴合轴承受力面，避免局部应力过大压坏轴承套圈。

在日常维保的场景里，这类工装属于高频使用的通用工具，不管是机修车间的设备日常检修，还是生产线的设备故障抢修，都能快速完成轴承拆卸作业，减少停机等待时间。结构上没有复杂的传动零件，所有部件都是机加工件，后期维护也很简单，螺纹位置定期涂抹润滑脂就能保证操作顺畅，卡爪如果出现磨损也可以单独更换，不需要整体报废，使用成本很低。整体尺寸设计兼顾了便携性和结构强度，平时可以放在维保工具箱里，携带到不同作业现场使用，不会因为体积过大难以在狭小的设备安装空间内操作，哪怕是设备内部空间局促的安装位置，只要能留出卡爪的安装空间，就能完成拆卸作业。
