小型DIY螺杆式塑料注射机结构设计

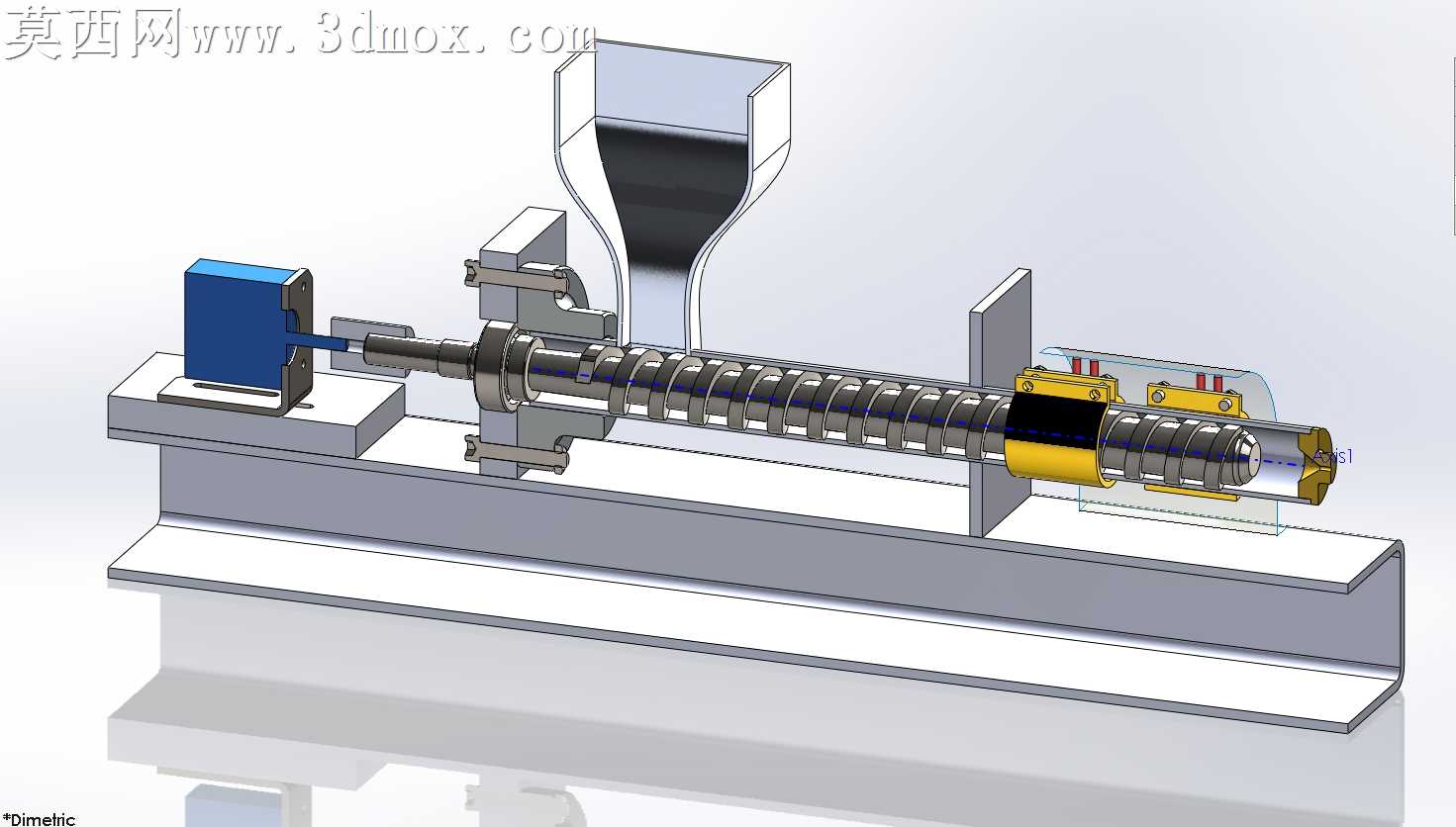

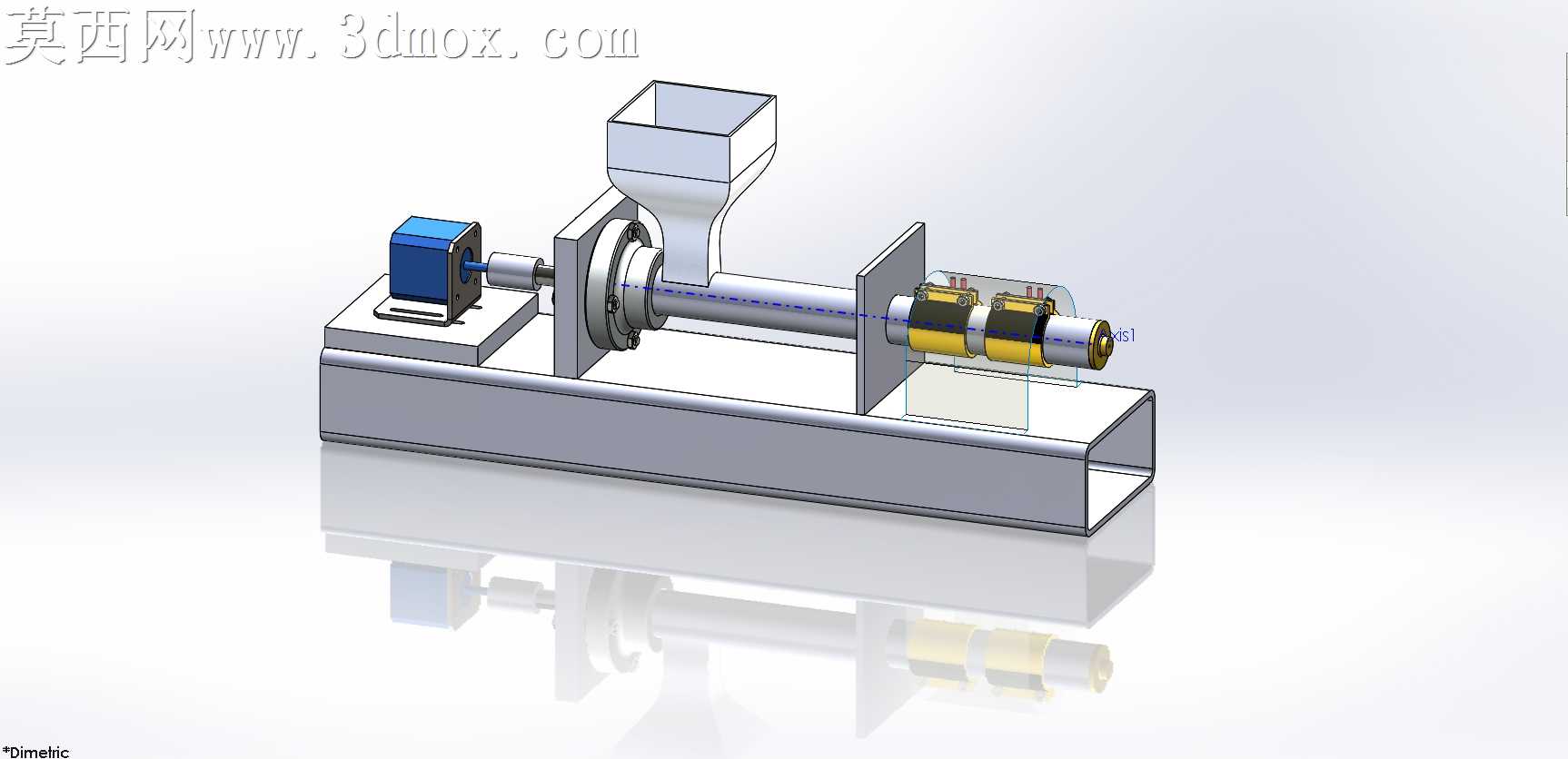

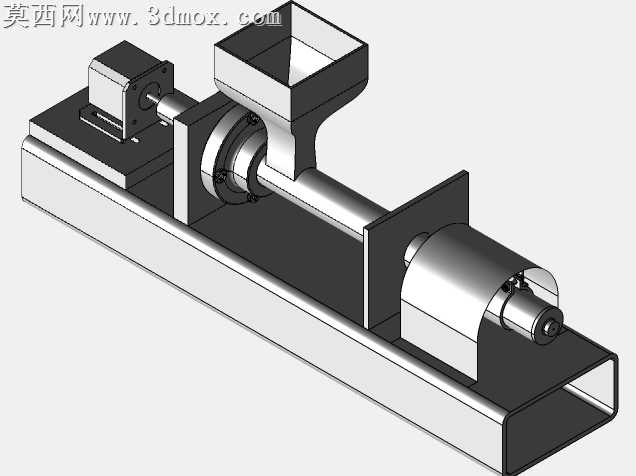

本作品为面向学习与DIY场景打造的小型螺杆式塑料注射机三维建模方案，整体采用自底向上的装配建模逻辑完成全结构搭建，首先对独立功能零件进行单独建模校准，再按照实际装配约束完成总装配合，所有配合关系均贴合真实机械装配逻辑，可直观呈现设备的运行动作原理。模型渲染阶段采用金属质感与工程塑料质感结合的材质分配方案，设备底座采用哑光磨砂金属材质还原型钢机架的真实质感，料斗采用半透明磨砂工程塑料材质模拟进料斗的视觉效果，螺杆料筒部分采用抛光金属材质体现机加工零件的表面精度，驱动端的步进电机采用端盖哑光金属、主体烤漆蓝的分层材质，加热组件采用黄铜色金属搭配黑色耐高温隔热层的材质区分，渲染过程中添加了地面反射效果，清晰呈现设备的整体轮廓与结构层次，提升模型的视觉真实感。结构设计上，设备整体采用卧式布局，从左至右依次排布驱动单元、进料单元、塑化挤出单元、成型工位：驱动端采用Nema17步进电机作为动力源，通过联轴器与挤出螺杆直连，保证传动精度与同轴度；进料单元采用上宽下窄的漏斗式料斗设计，与料筒进料口无缝衔接，可顺畅输送塑料颗粒原料；塑化挤出单元配置两组标准加热器，包裹在料筒外侧对应螺杆塑化段的位置，可将料筒内的塑料颗粒加热至熔融状态，螺杆采用变螺距设计，可在旋转过程中完成原料的输送、压实、塑化、注射全流程；料筒末端设置定位挡板，可适配小型模具的安装定位，底座采用槽型钢式框架结构，既保证整体结构的刚性，又预留了电气元件的安装空间，所有电子控制元件均可集成安装在底座空腔内，让设备整体结构紧凑规整。设计思路上，该设备定位为小型学习实验用装置，整体结构精简易加工，核心功能完整，可直观演示塑料注射成型的完整工艺流程，帮助学习者理解注塑成型的原理与螺杆挤出结构的运行逻辑，所有标准件均采用通用规格，降低DIY制作的配件获取难度，整体结构无冗余设计，在保证功能完整的前提下尽可能压缩设备体积，适合桌面级场景的实验与学习使用。
