CubePro3D打印机二重奏控制系统改造设计

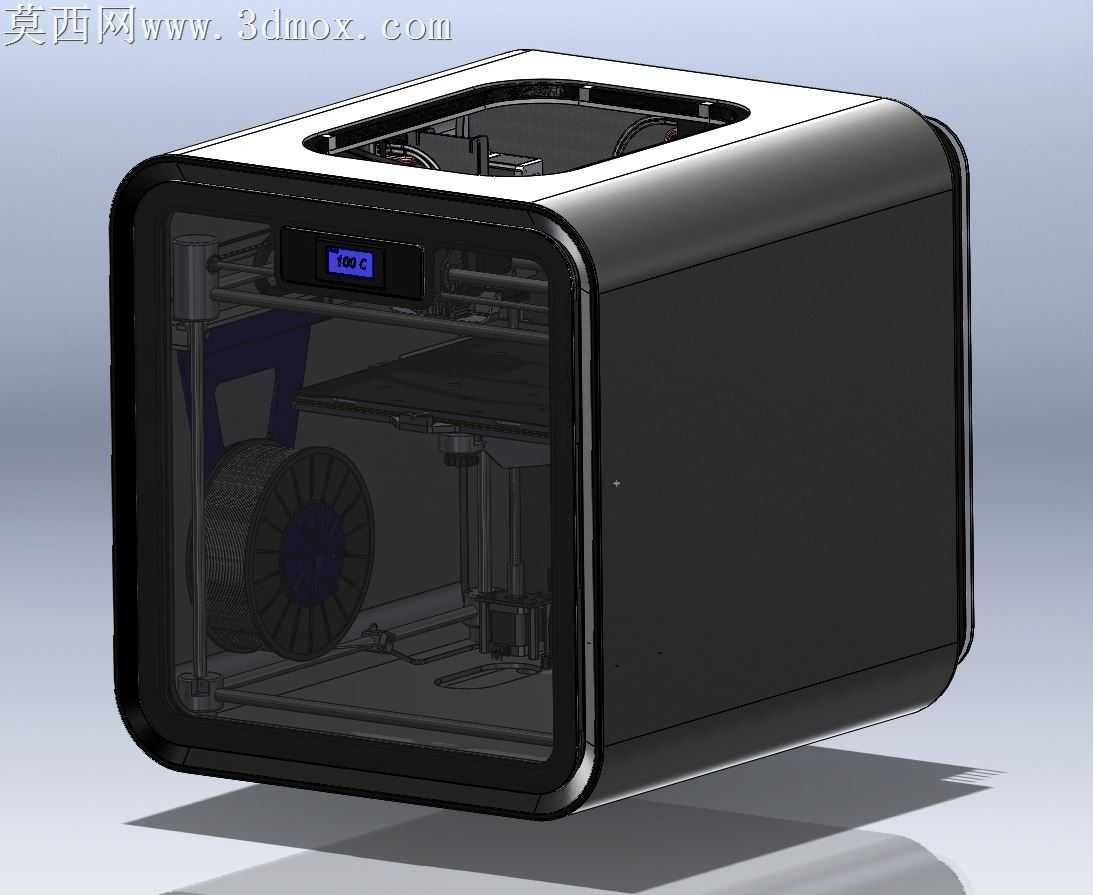

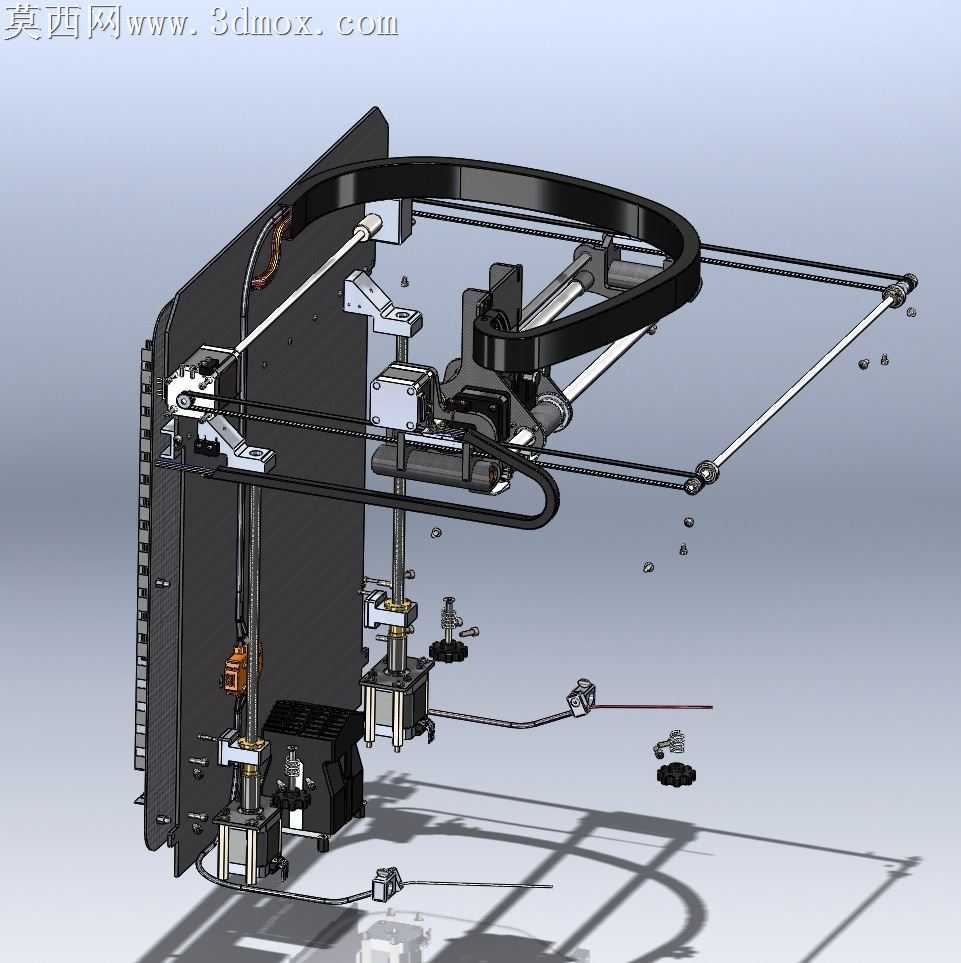

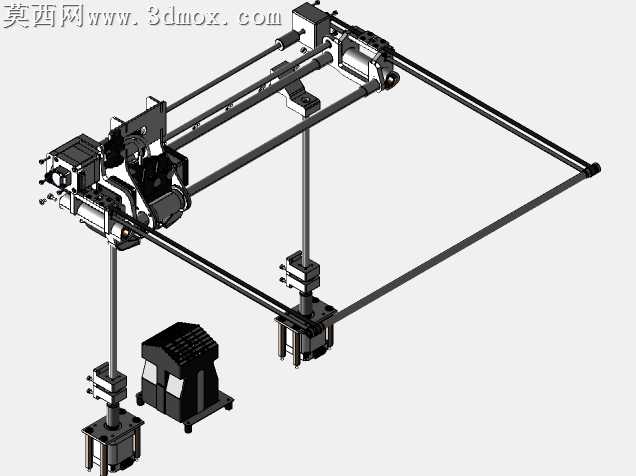

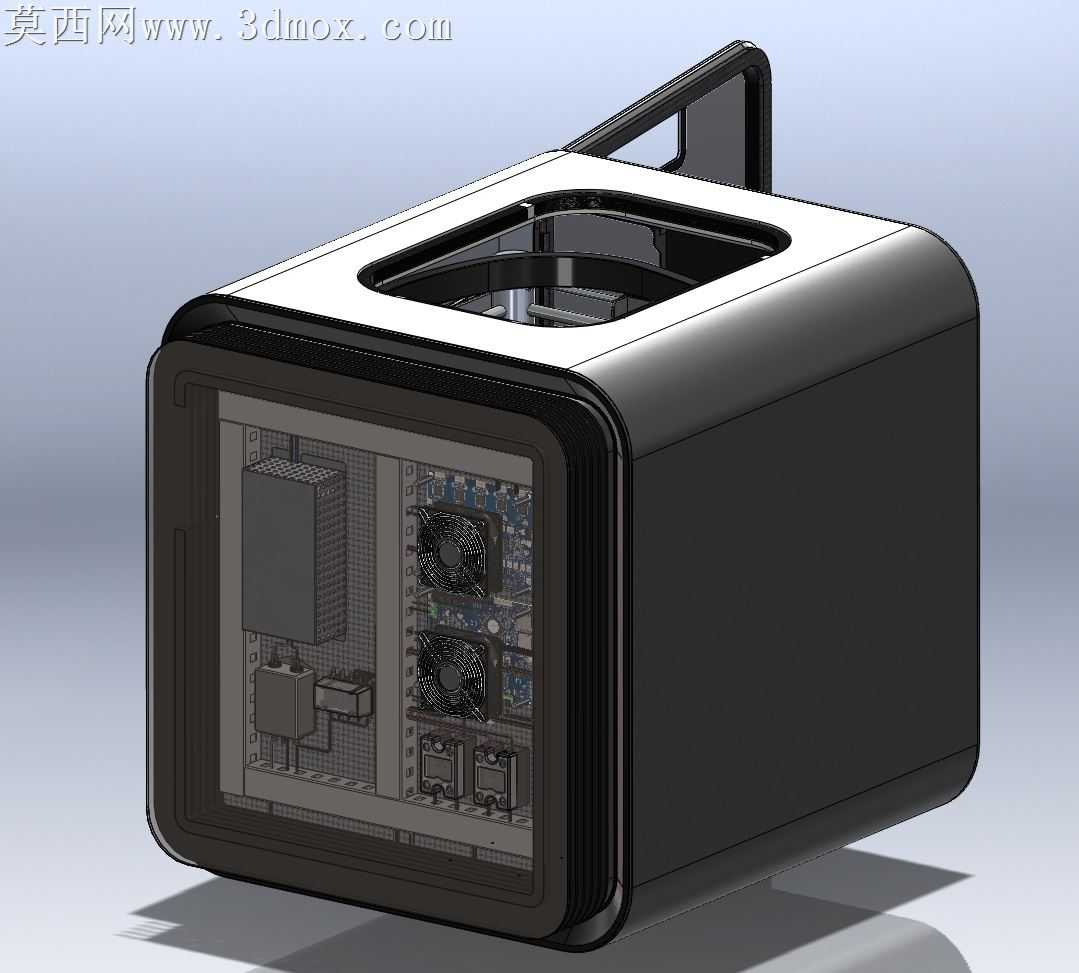

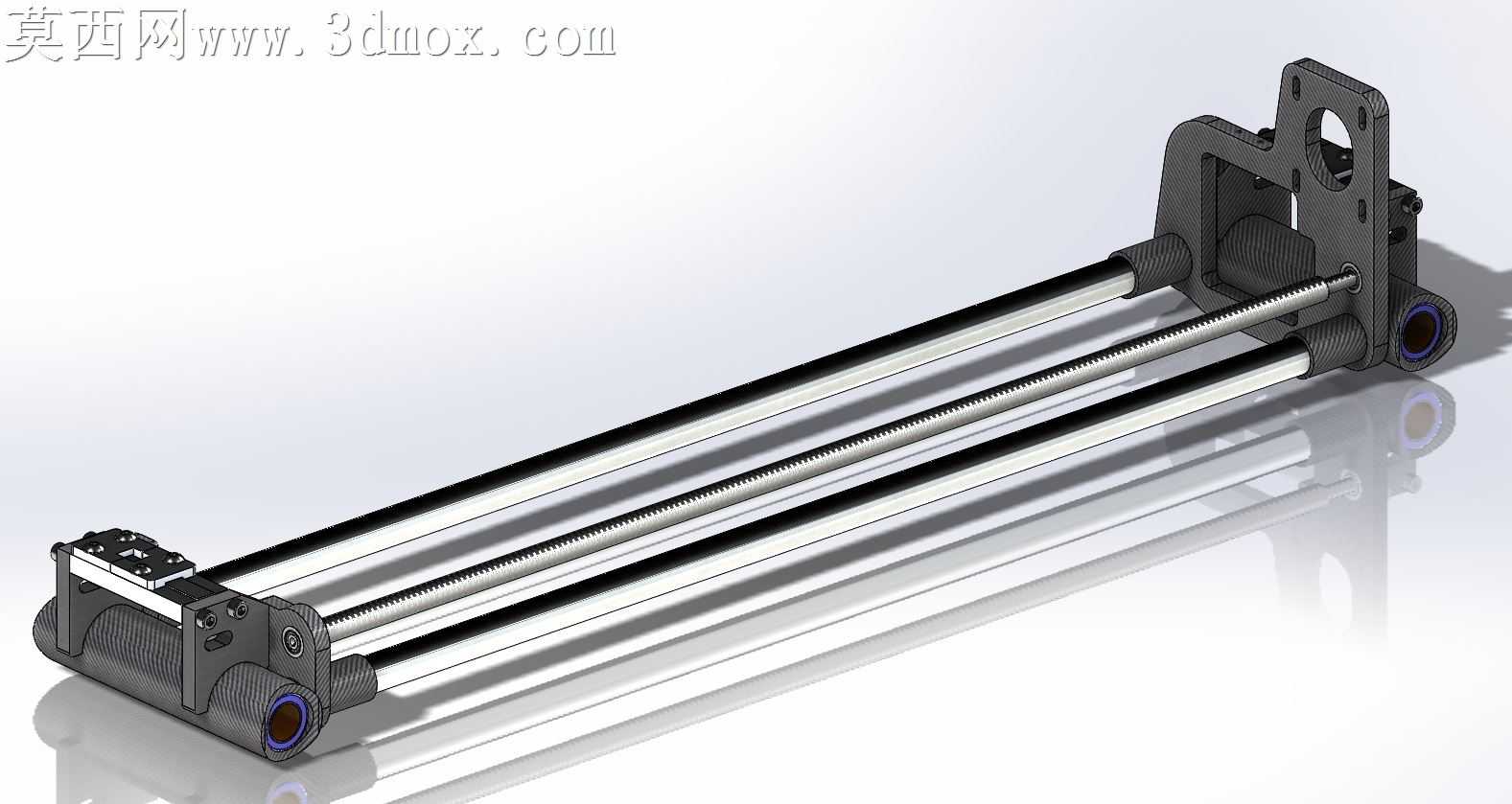

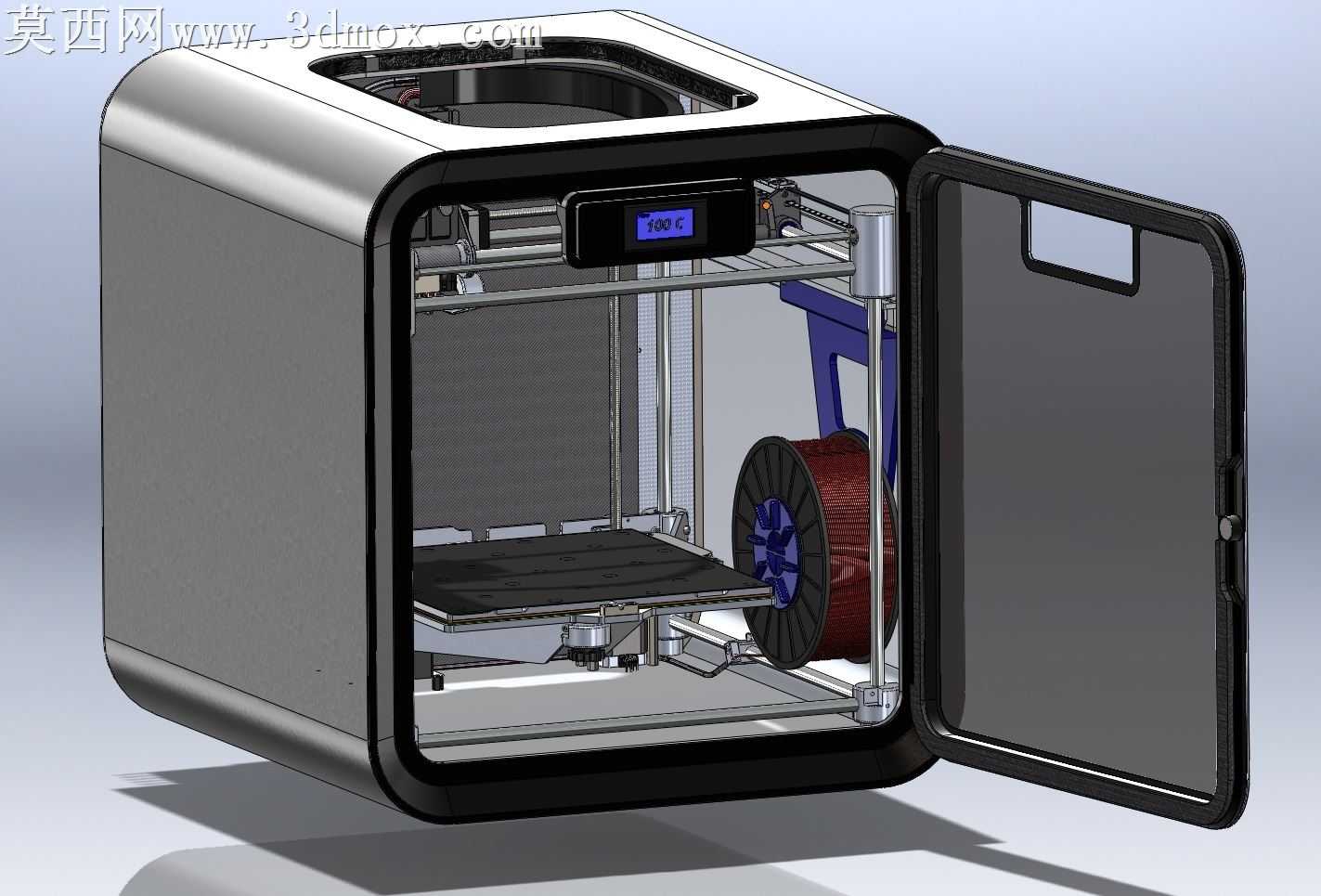

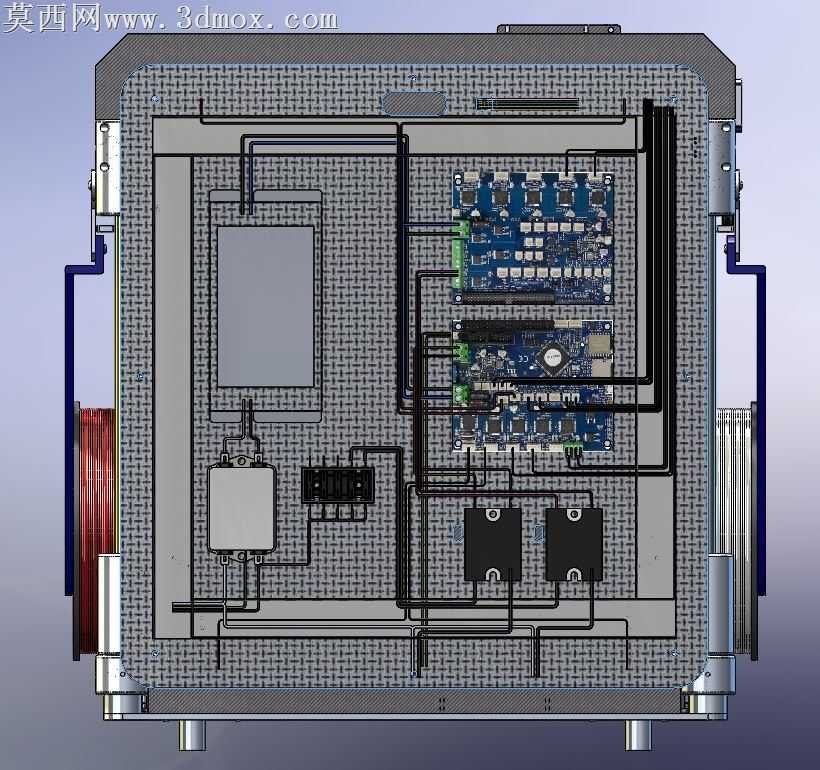

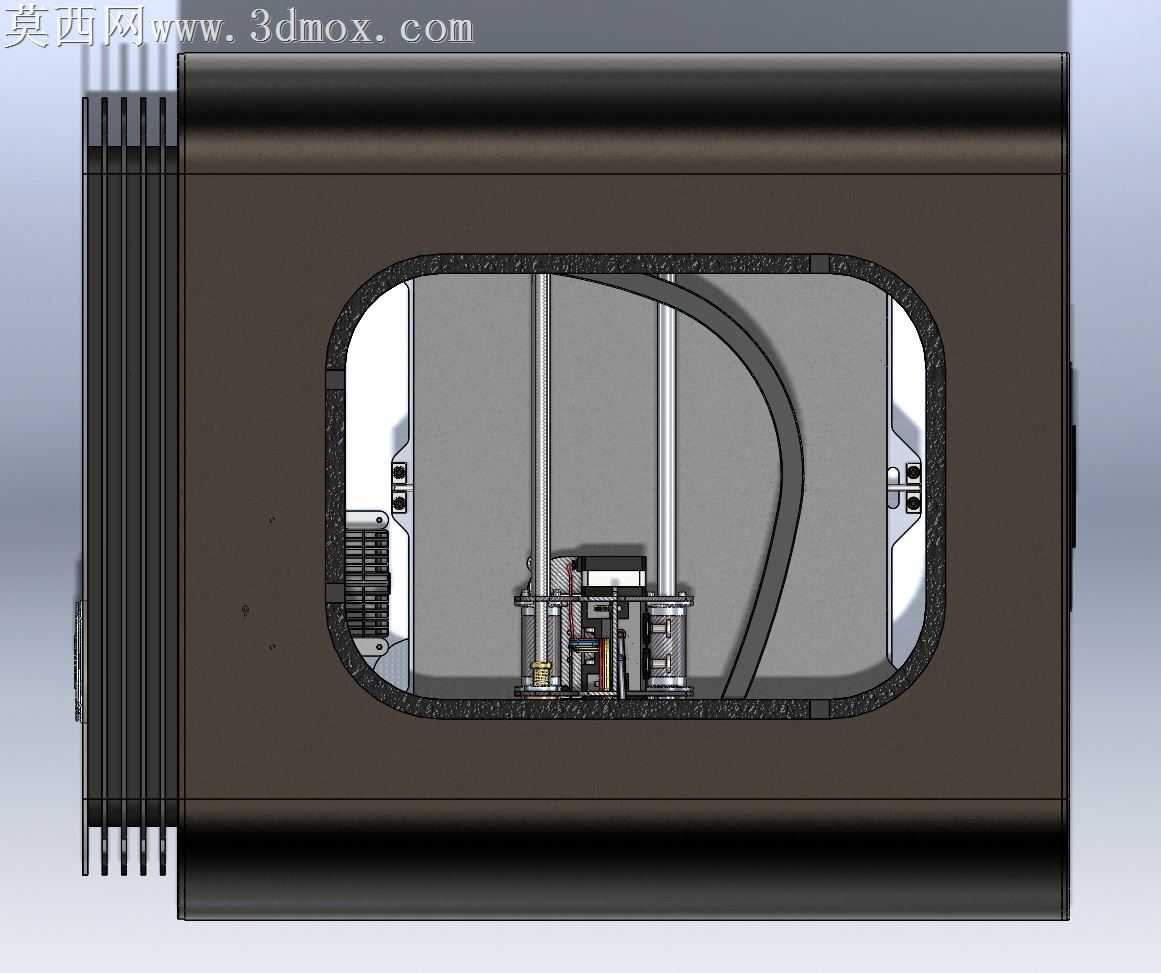

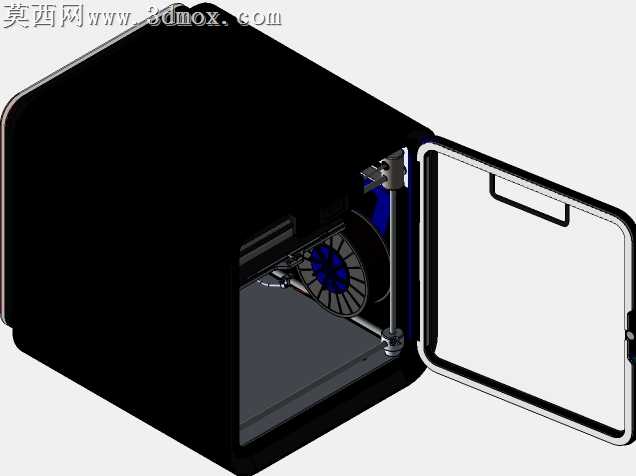

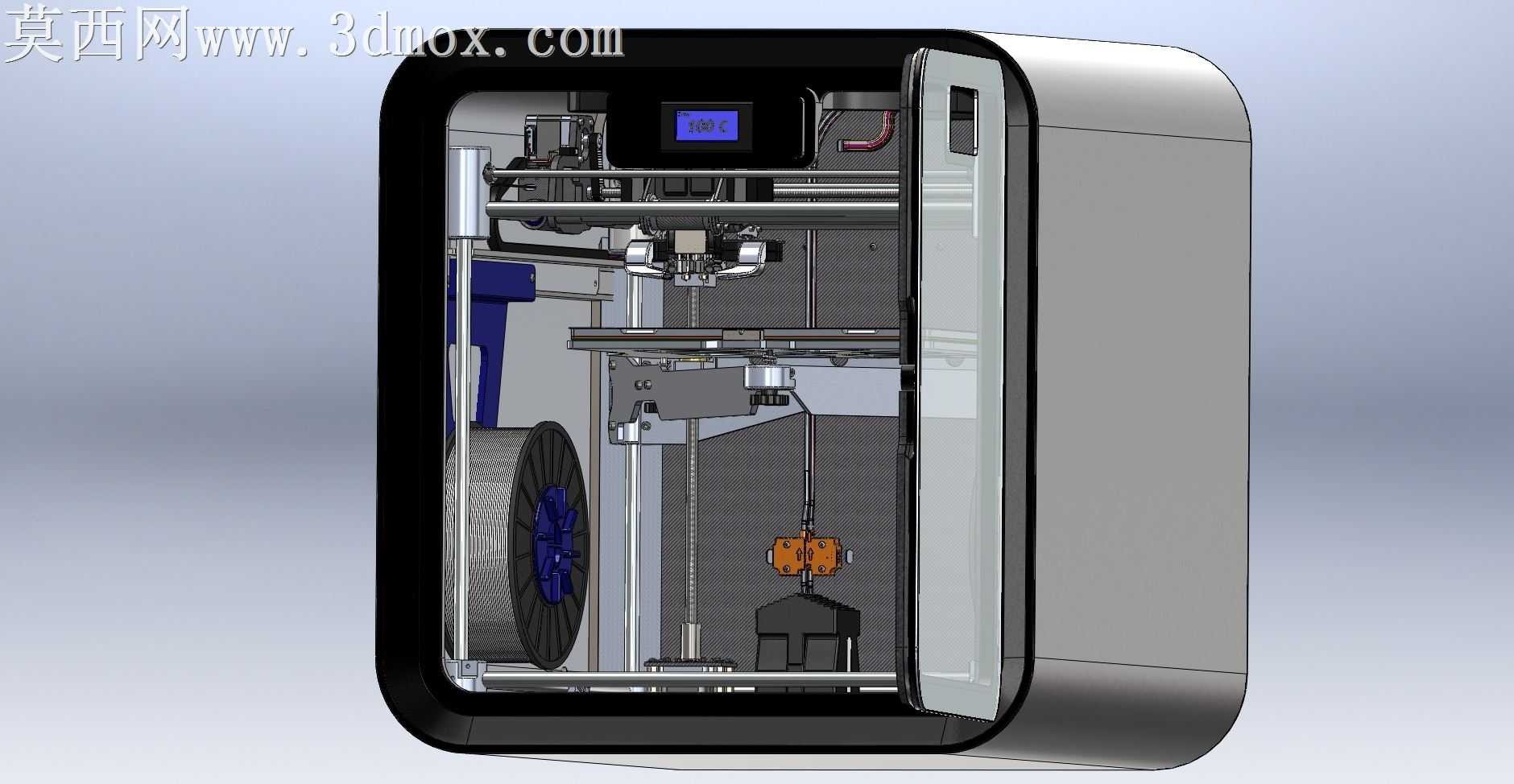

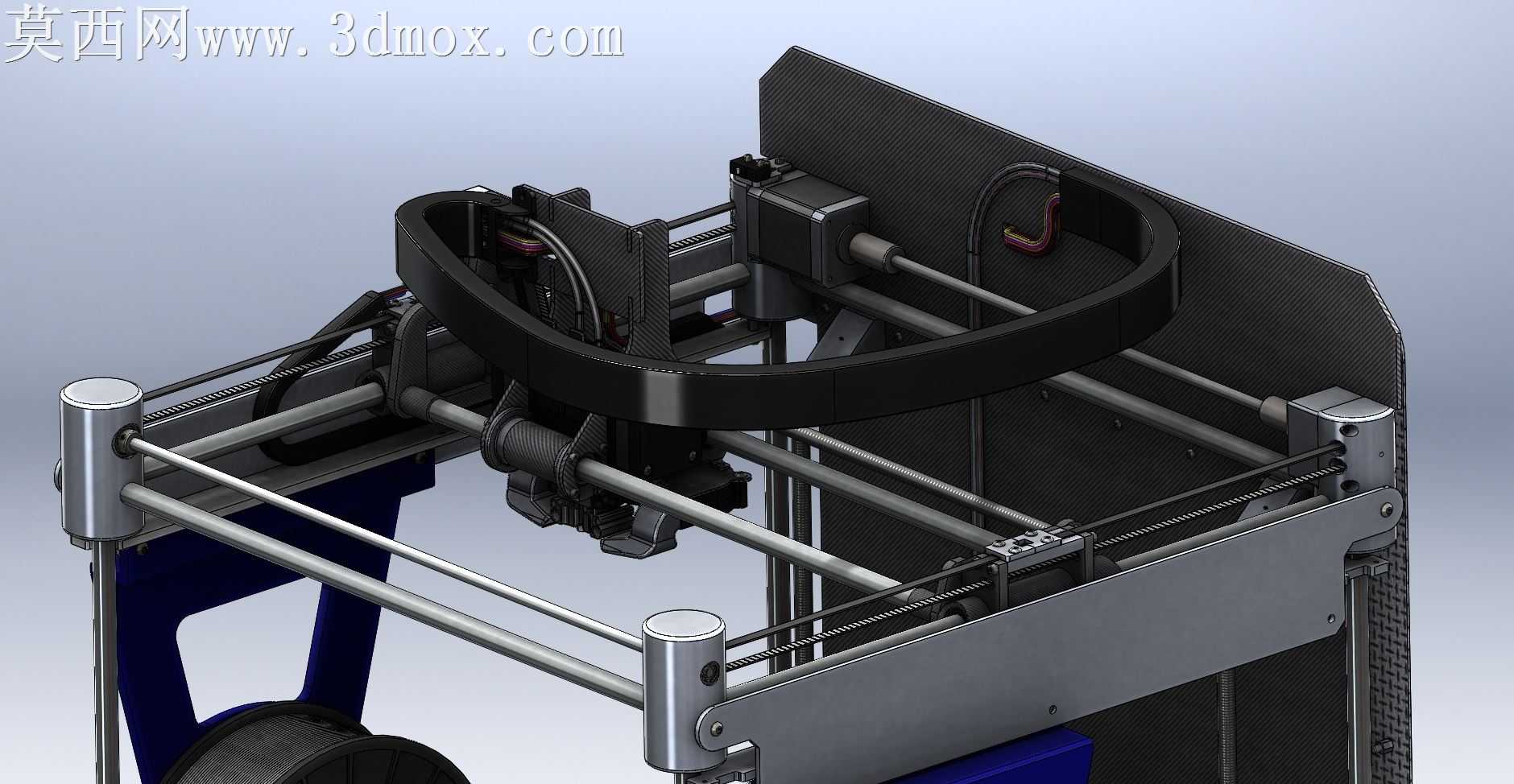

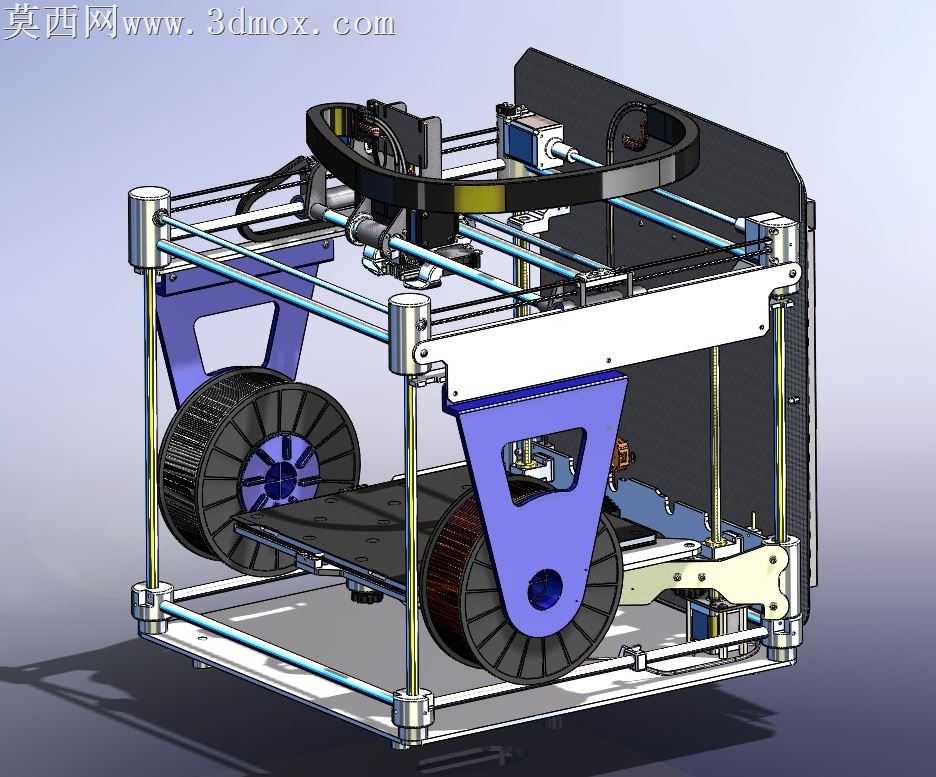

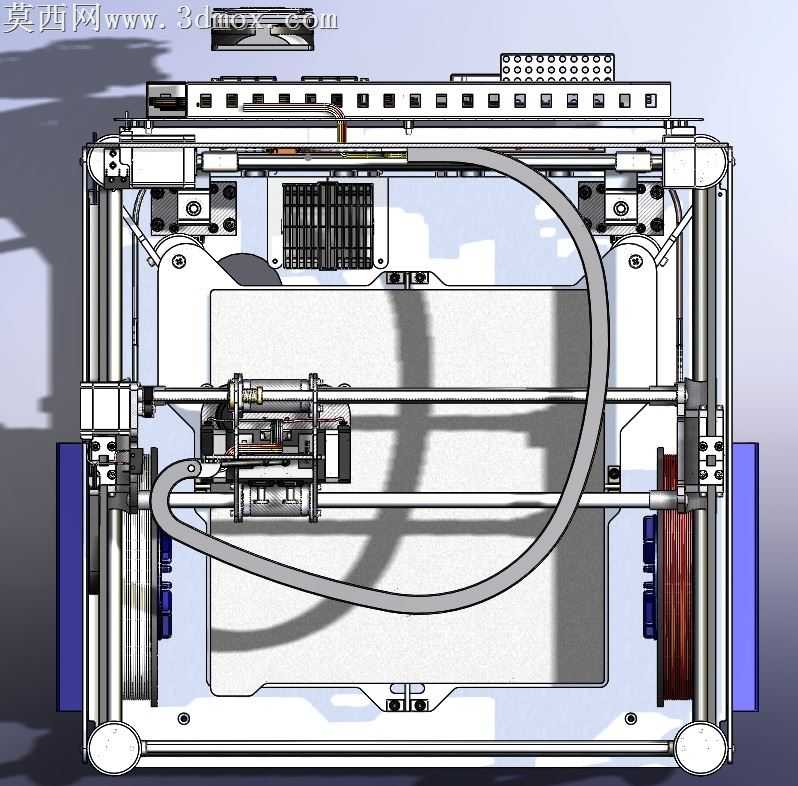

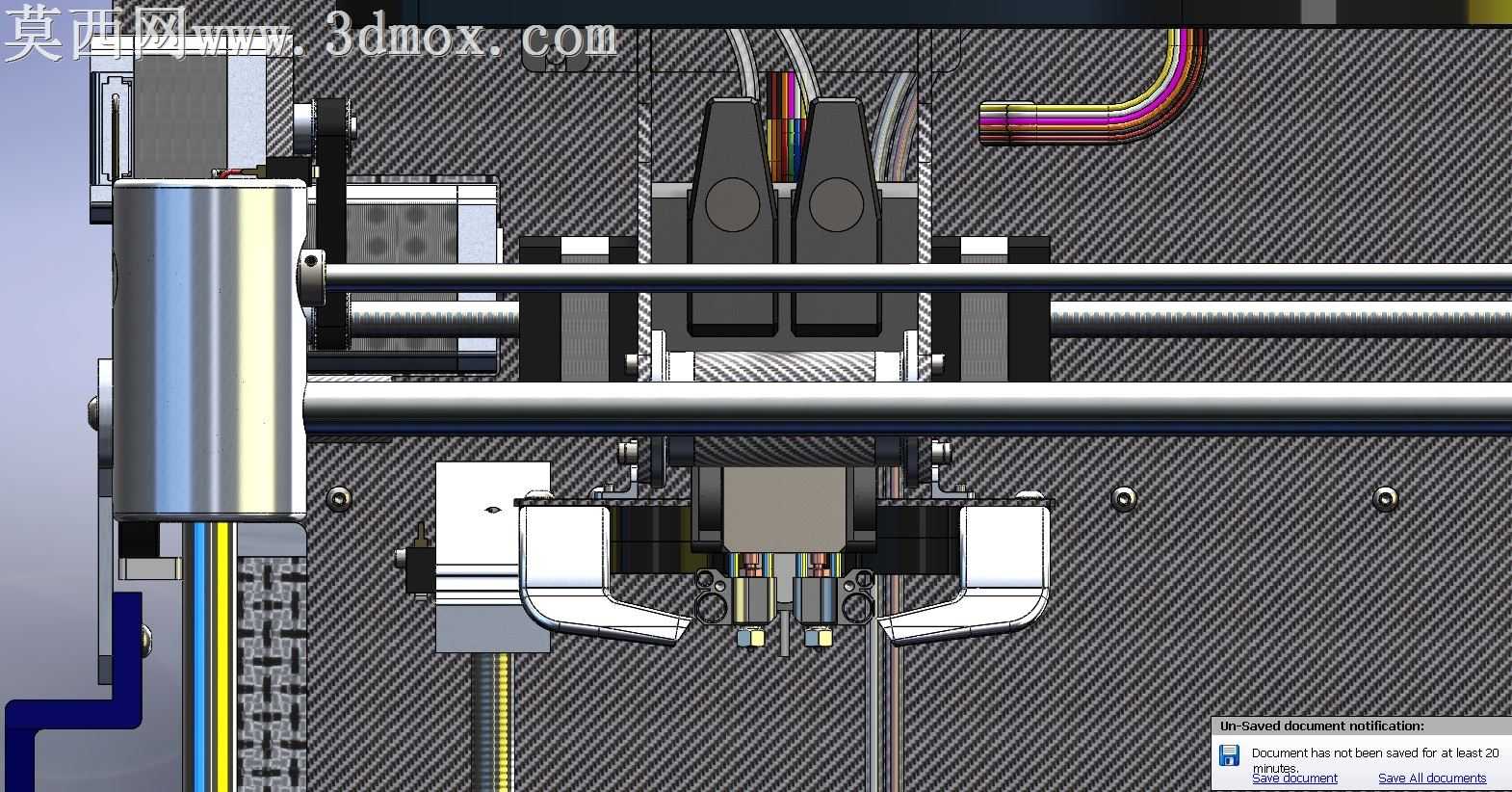

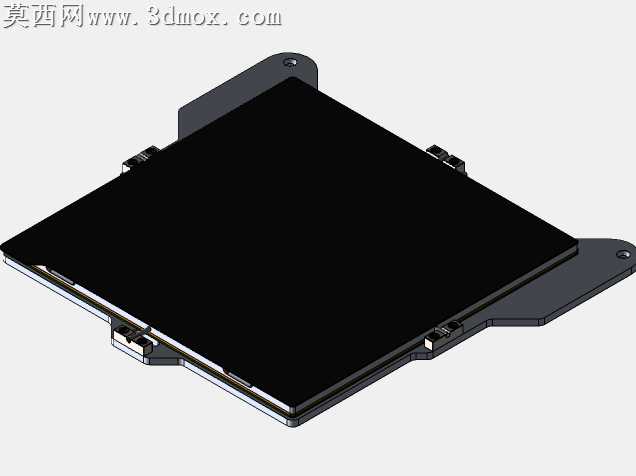

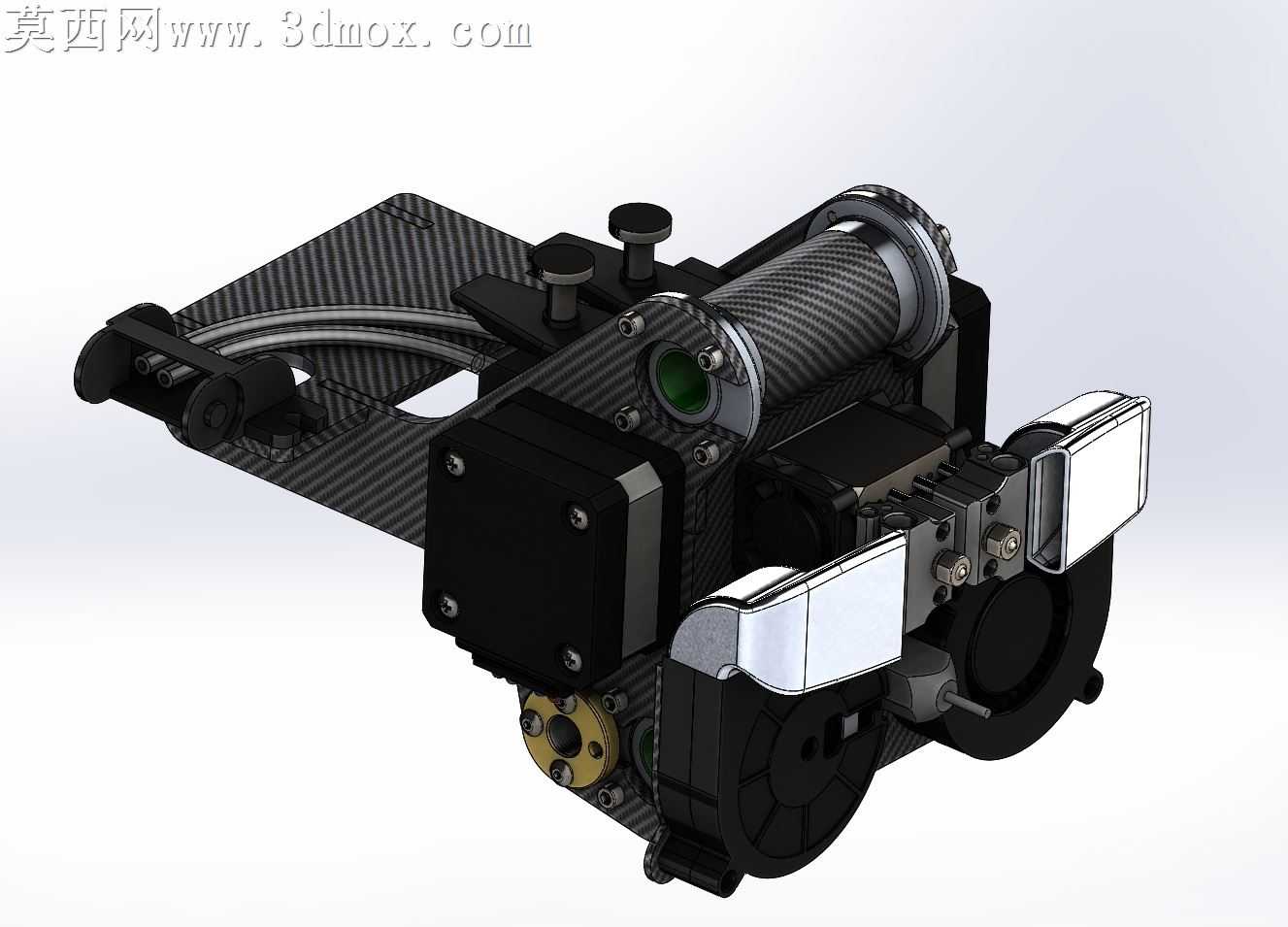

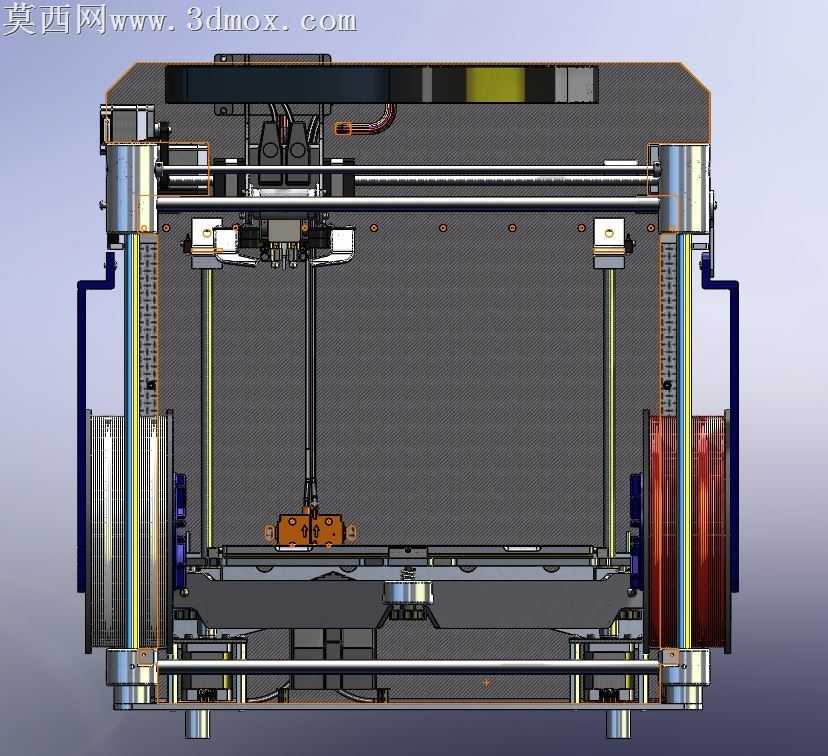

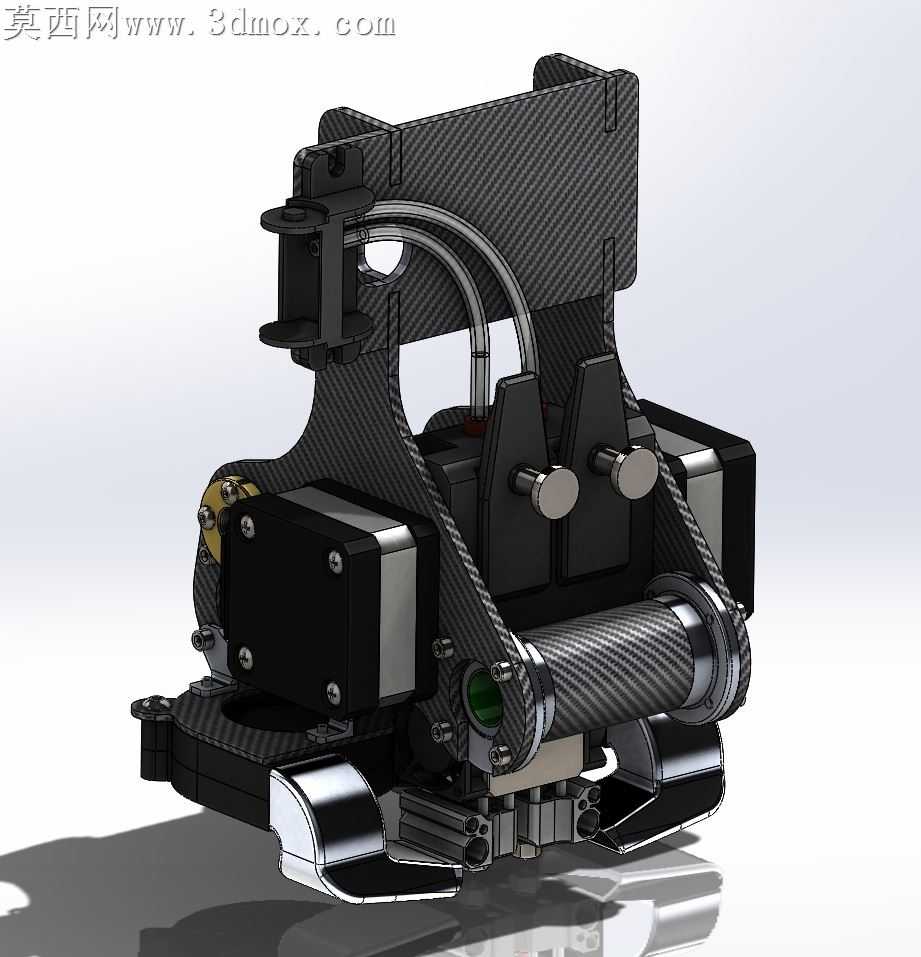

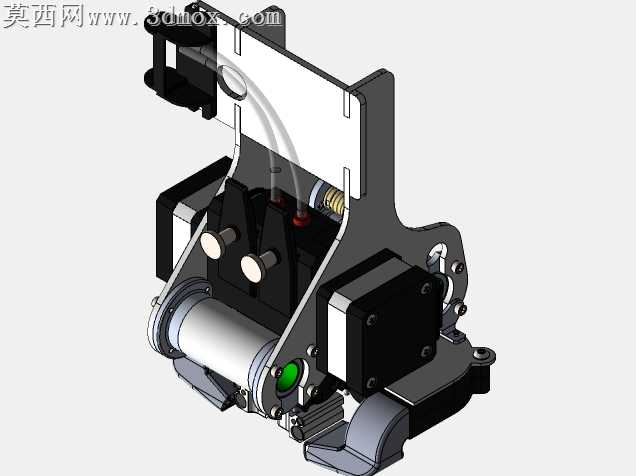

本作品是针对3D系统CubePro机型完成的深度改造三维建模设计，全程通过三维建模软件完成全结构的参数化搭建与装配校验，首先完成整机框架的基准建模，采用光轴导轨搭配立柱支撑的框架结构，对原有框架的受力点位做了补强建模，优化了型材连接位的安装结构，确保整机运行时的结构刚性。建模过程中重点重构了挤出系统，完成邦德科技双挤压机的适配装配建模，匹配双蚊子热端的安装位设计，对挤出机的送丝路径做了顺滑过渡的曲面建模，避免送丝过程中出现卡顿断料的问题；同步完成双Z电机、丝杠X轴的传动结构建模，搭配9度步进器的安装位适配，对传动件的同轴度、配合间隙做了装配干涉校验，确保传动过程运行平稳无卡滞。针对运动托架部分，采用轻质碳纤维XY托架的轻量化建模设计，在保证结构强度的前提下做了镂空减重处理，降低运动负载提升打印速度；同时完成BL触摸自动调平传感器的安装结构建模，精准匹配热床的探测点位，保障首层打印的贴合度。热端配套系统方面，完成1000瓦加热板的安装结构建模，设计了对应的隔热固定结构，搭配灯丝跳动传感器的安装位建模，可实时监测送丝状态，避免缺料断料导致的打印失败；还完成500瓦环境加热器、PE隔热外壳的全结构建模，对腔体的热风循环路径做了结构优化，保障腔体内温度均匀，减少打印件的翘曲变形问题。建模完成后通过渲染模块完成整机的材质赋予与效果输出，金属光轴、立柱赋予镀铬金属材质，结构支架赋予紫色工程塑料材质，料盘、传动件赋予黑色工程塑料与哑光金属材质，平台部分赋予黑色磨砂打印平台材质，还原改造后设备的真实外观效果；所有零部件的安装孔位、配合公差都在建模阶段做了校验，确保改造方案可直接落地加工组装，同时配套设计了定制油漆与乙烯基包装的外观装饰结构建模，兼顾设备的实用性与外观整体性。
