160mm规格带底板凸轮式车床卡盘结构设计

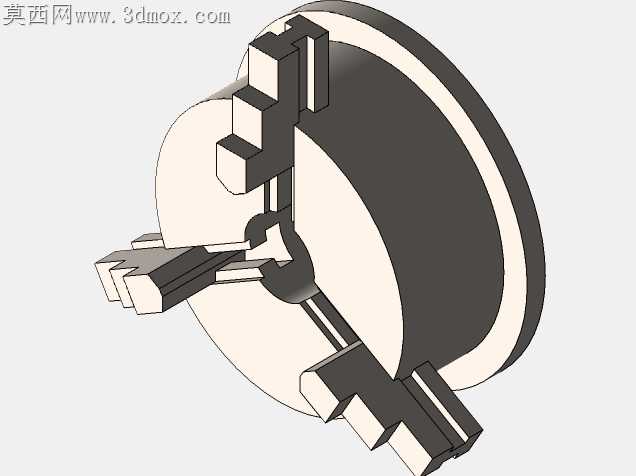

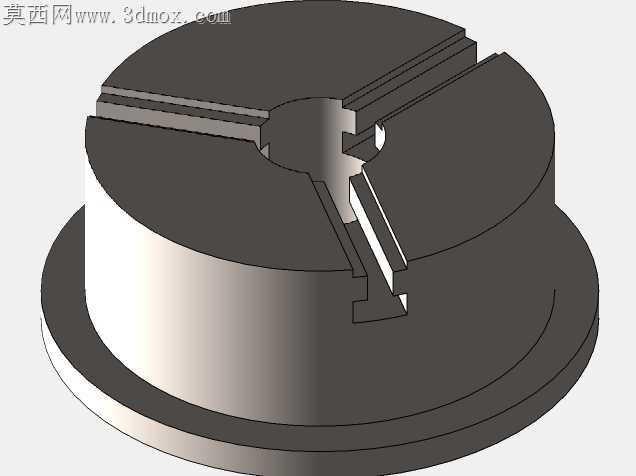

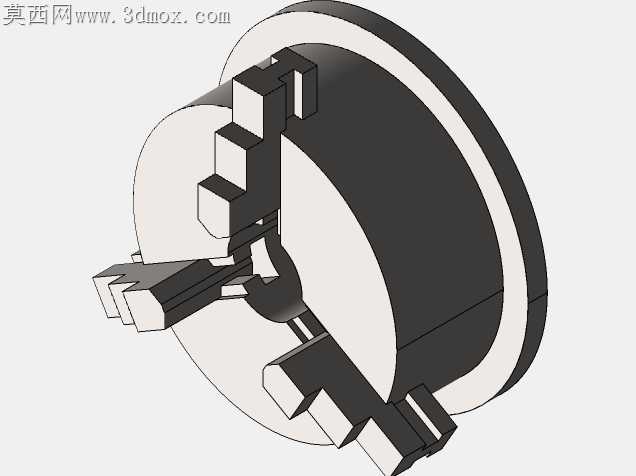

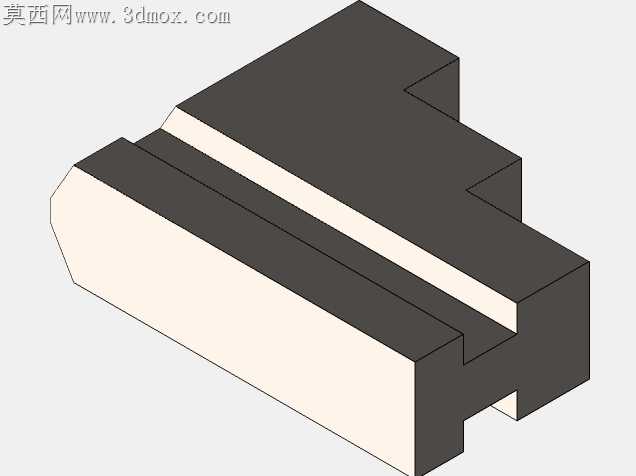

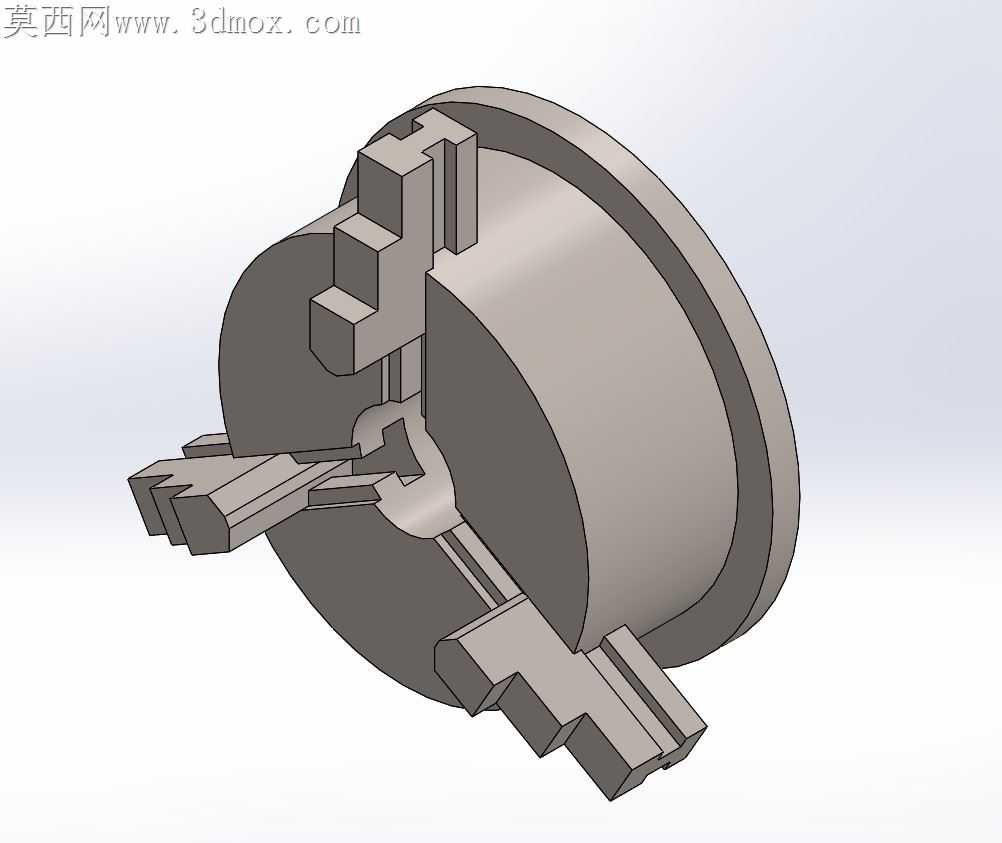

本作品为适配160mm规格数控车床的凸轮式卡盘三维设计，整体建模过程严格遵循机械加工装夹部件的实际尺寸比例与装配逻辑，在三维建模环境中先完成卡盘主体盘体的基础特征构建，通过拉伸、旋转等基础建模命令生成盘体的圆柱形基体，预留出卡爪滑动的导轨槽位与内部凸轮机构的安装腔体，保证各腔体的同轴度公差符合车床装夹部件的精度要求。建模过程中对卡爪结构做了精细化处理，三个活动卡爪分别对应独立的滑动导向结构，卡爪的夹持面做了适配不同工件装夹的阶梯造型，同时还原了卡爪与盘体导轨槽的配合间隙，确保卡爪在滑动过程中不会出现卡滞或窜动的问题。模型的材质配置贴合实际工业产品的材质属性，盘体主体采用灰铸铁材质参数，在渲染环节调整了铸铁材质的哑光金属质感与表面细微的铸造纹理，卡爪部分采用调质合金钢材质，赋予其更高的金属光泽度与表面硬度对应的材质表现，底板部分则采用结构钢材质，还原了安装底板的平整表面与安装孔位的倒角细节。结构设计上，该卡盘集成了凸轮锁紧机构，通过内部凸轮的转动带动三个卡爪同步径向移动，实现对工件的快速定心与夹紧，相比普通螺纹传动卡盘具备更高的装夹效率与定心精度，底部附带的安装底板可直接与数控车床的主轴端面完成对接，底板上的安装孔位按照标准车床主轴的连接尺寸设计，无需额外加工转接板即可完成装配。设计思路围绕数控车床的实际装夹需求展开，兼顾了装夹稳定性、操作便捷性与结构易维护性，在建模过程中对所有活动部件做了装配干涉检查，确保卡爪全行程移动过程中与盘体、凸轮机构不存在干涉问题，渲染环节采用了柔和的工业产品展示光照，从斜视角完整呈现卡盘的整体外观与卡爪的伸出状态，清晰展示各部分的结构特征与装配关系，可作为车床夹具设计参考、机械结构教学演示素材使用。
