法尔科F8轻型飞机机身结构三维设计

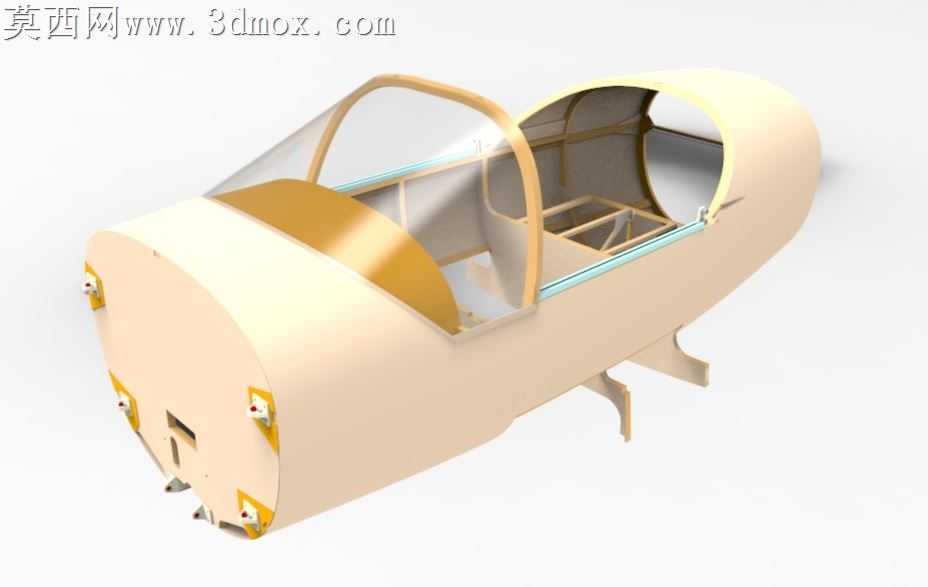

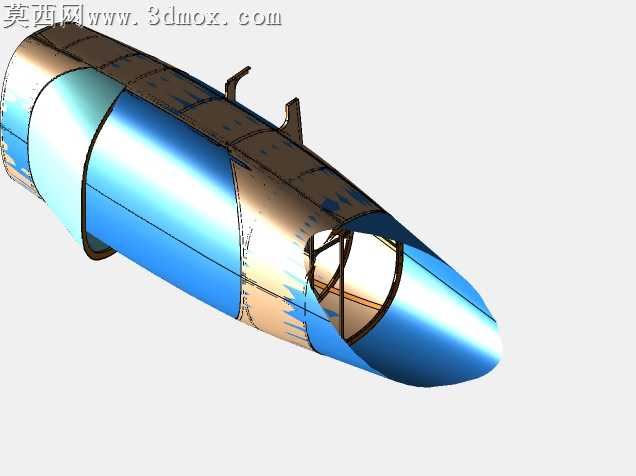

本模型为轻型运动飞机的机身主体结构三维设计成果，建模过程严格参照轻型通用飞机的机身设计规范，采用自顶向下的参数化建模思路完成整体搭建。建模阶段首先梳理机身气动外形的轮廓控制线，通过多截面曲面拟合生成机身的流线型外蒙皮曲面，保证机头段的圆润过渡与座舱段的曲面连续性，避免曲面出现褶皱、曲率突变等影响气动性能的问题。结构设计上，机身内部布置了纵横交错的承力骨架，包括横向隔框与纵向桁条，模拟真实轻型飞机的半硬壳式受力结构，隔框上预留了后续安装机翼、尾翼、起落架的对接接口位置，保证各组件装配时的定位精度。座舱部分单独设计了整体式风挡框架与透明舱盖结构，风挡框架采用圆弧过渡造型，既保证飞行员的前方视野范围，也兼顾框架的结构强度，舱盖透明件单独赋予高透材质，还原真实座舱的视觉效果。机头段为发动机安装预留了封闭的安装舱位，机头端面布置了多个快拆式检修口盖的固定座结构，方便后续动力系统的安装与日常维护检修。机身下部设计了两个对称的起落架安装支脚，结构做了局部加厚处理，模拟真实机身受力集中位置的加强设计。材质渲染阶段，机身外蒙皮采用哑光米白色航空蒙皮材质，还原轻型飞机常用的复合材料蒙皮质感，内部骨架采用浅灰色航空铝合金材质，风挡框架与机头局部装饰件采用暖金色金属漆材质，透明舱盖采用低反射高透明亚克力材质，各部件材质区分清晰，能够直观展现机身的内外结构层次。整个模型的结构拆分合理，各部件之间的装配关系明确，没有出现结构干涉、破面等建模问题，既可以用于航空爱好者学习轻型飞机的机身结构组成，也可作为同类型轻型飞机设计的参考样例，帮助理解小型通用飞机机身从气动外形到内部承力结构的设计逻辑，掌握半硬壳式机身的结构布置要点与建模方法。
