3M6000系列全面罩呼吸防护装备设计

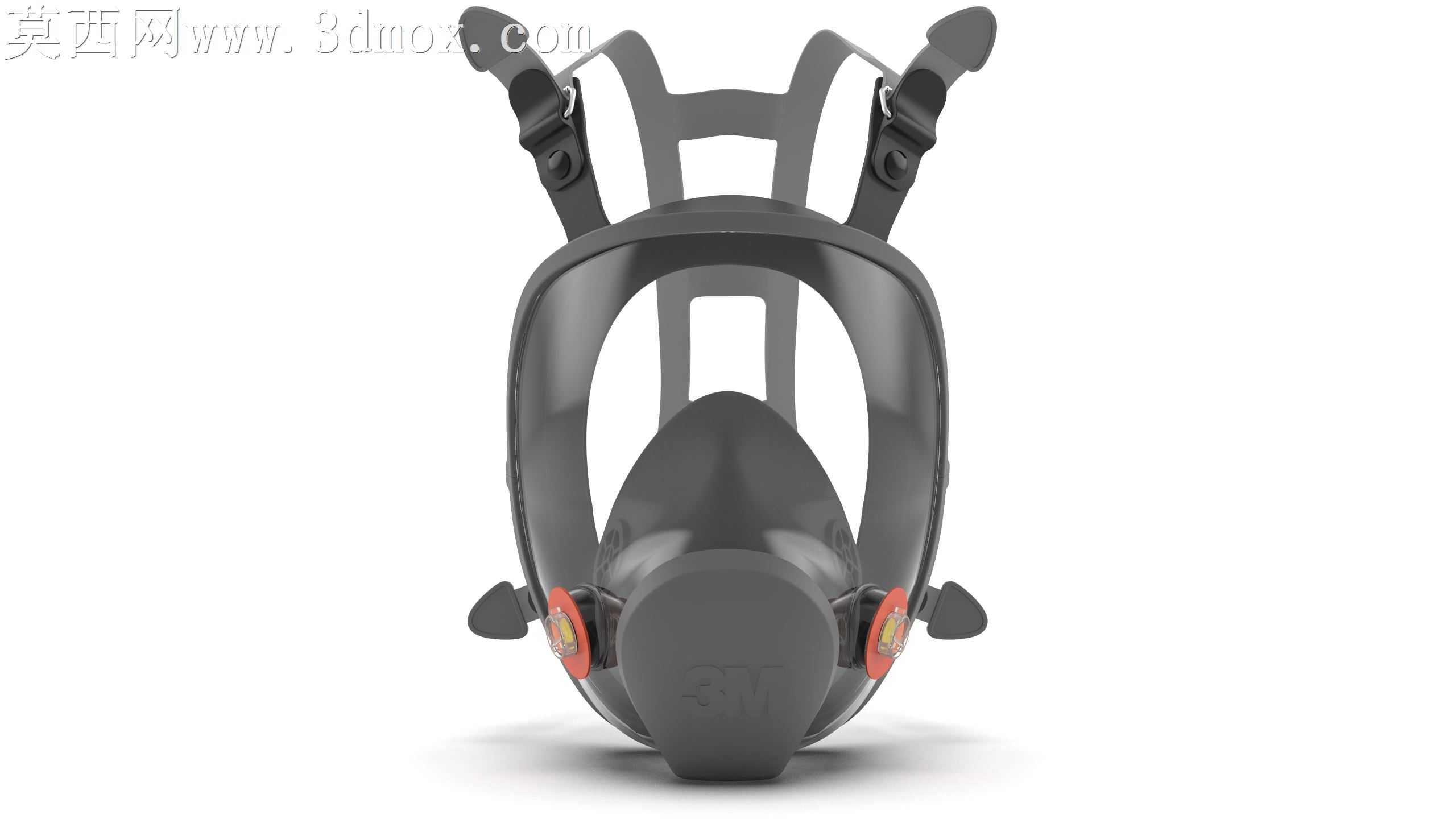

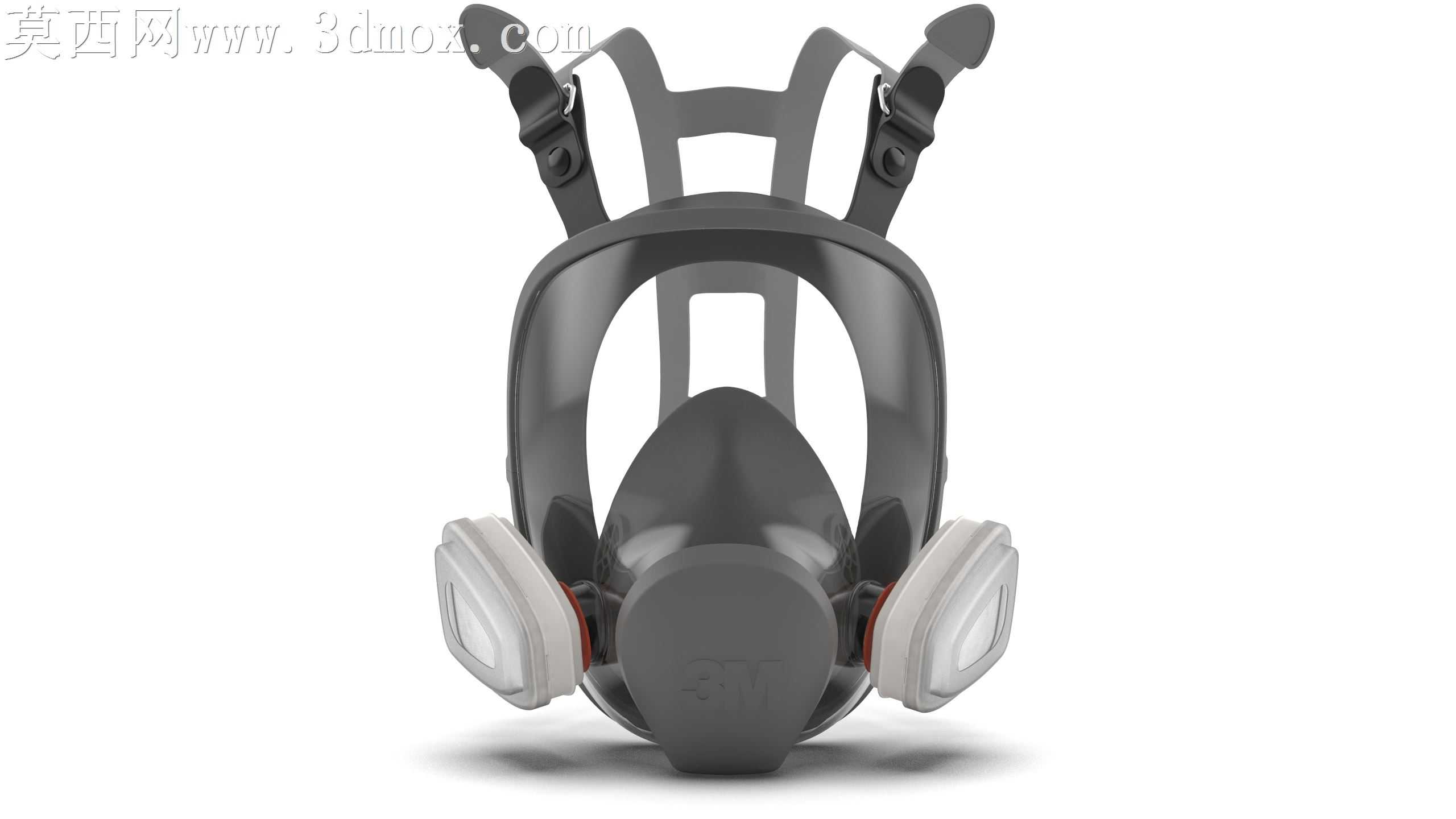

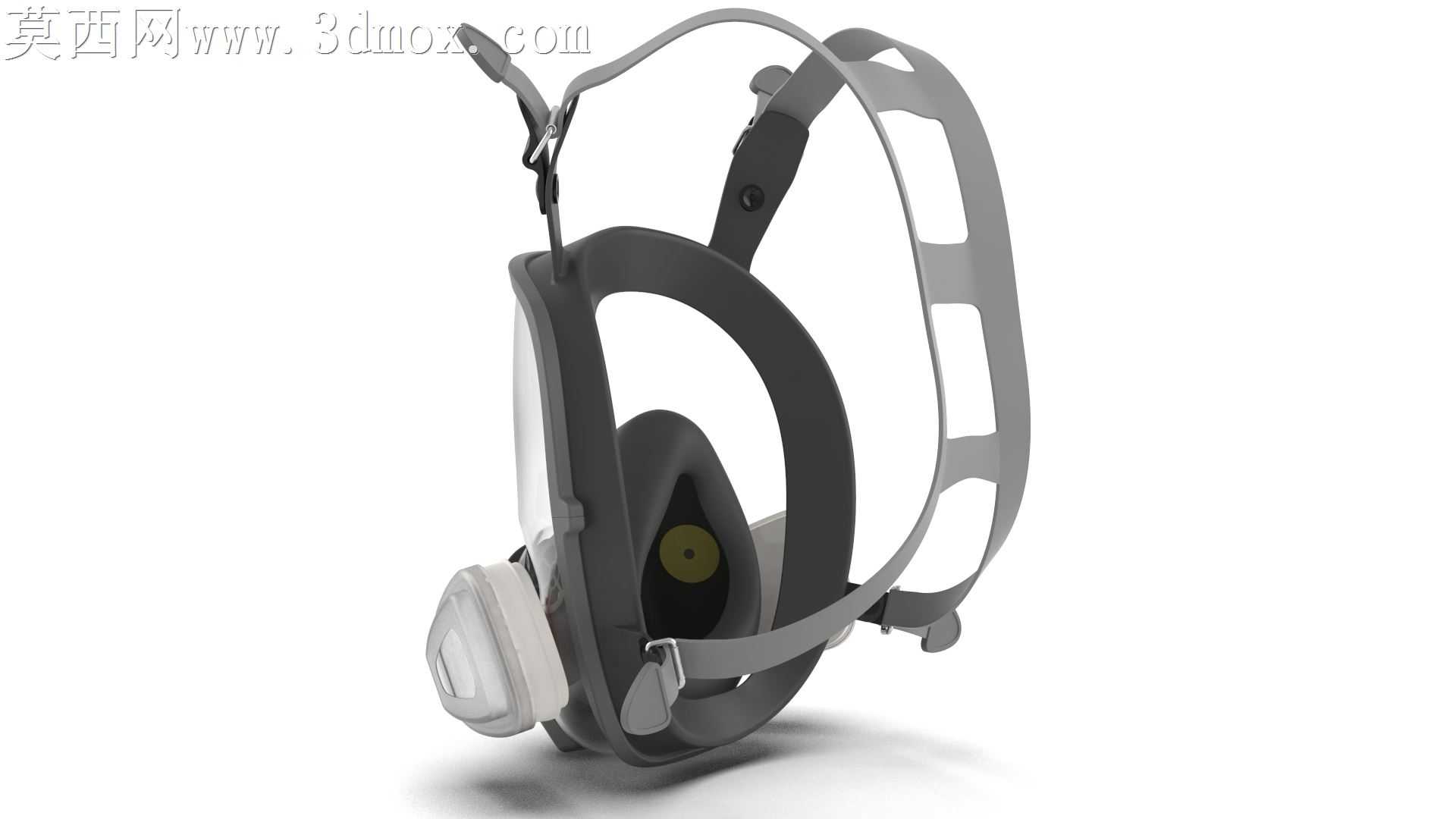

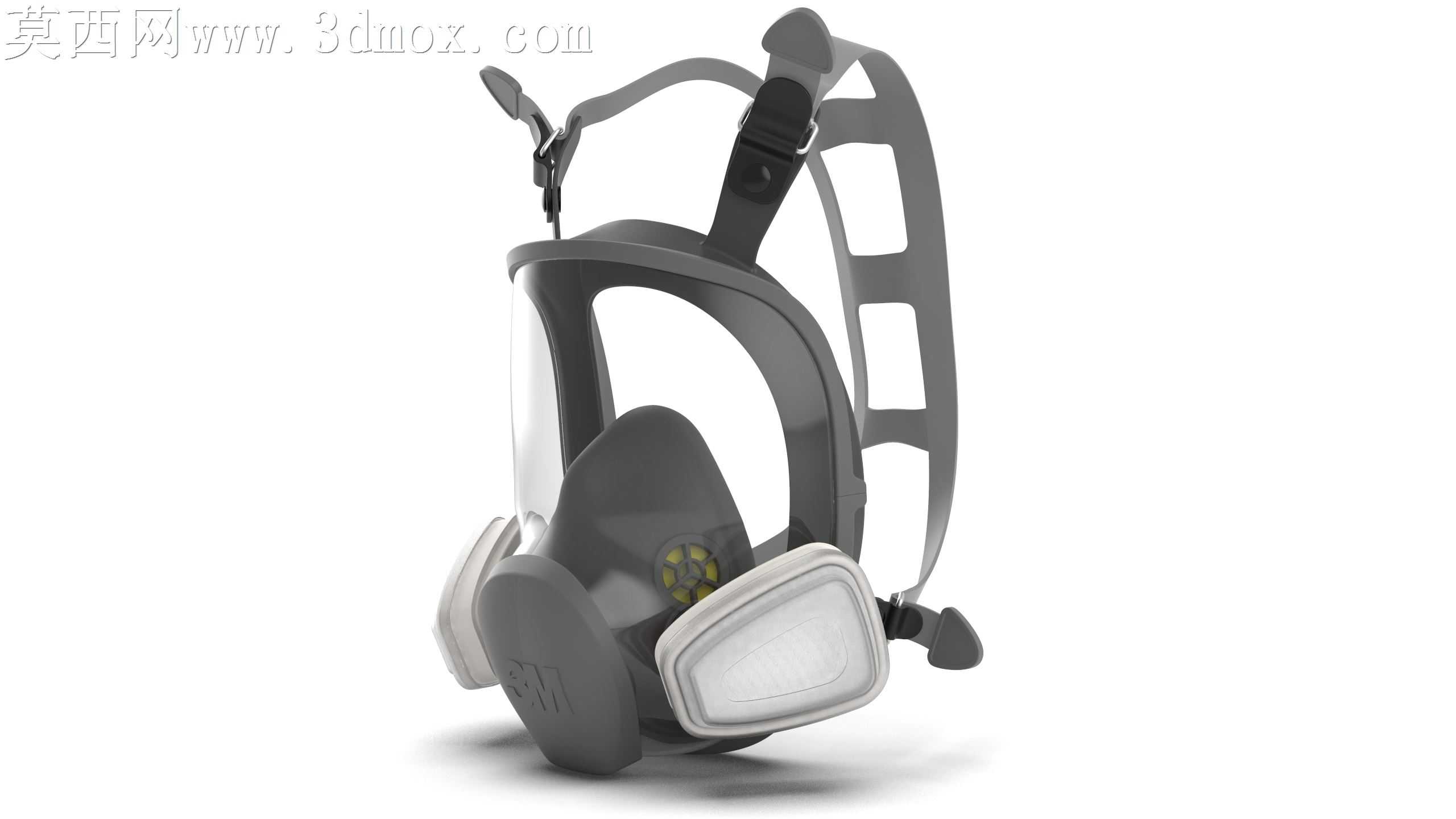

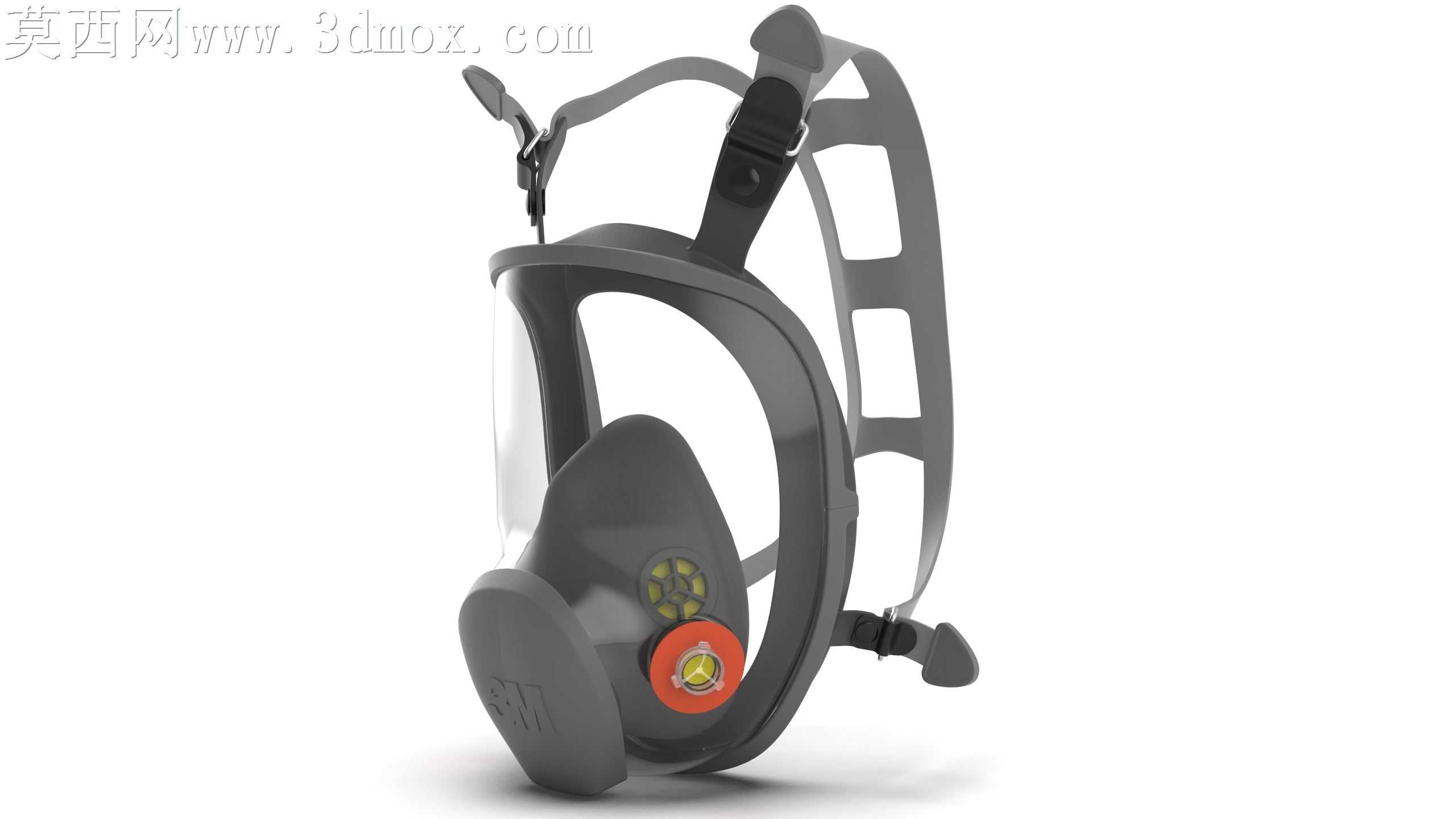

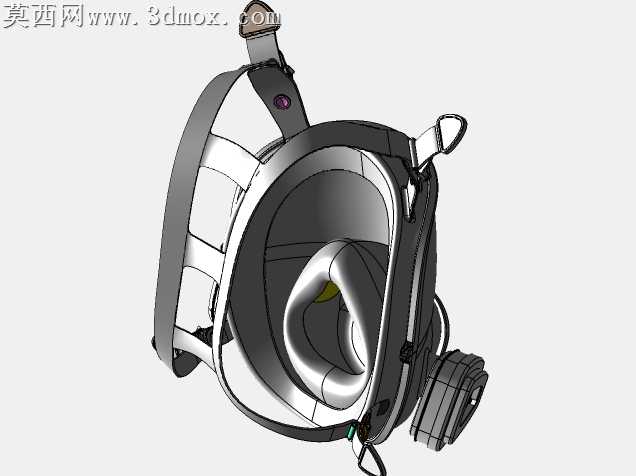

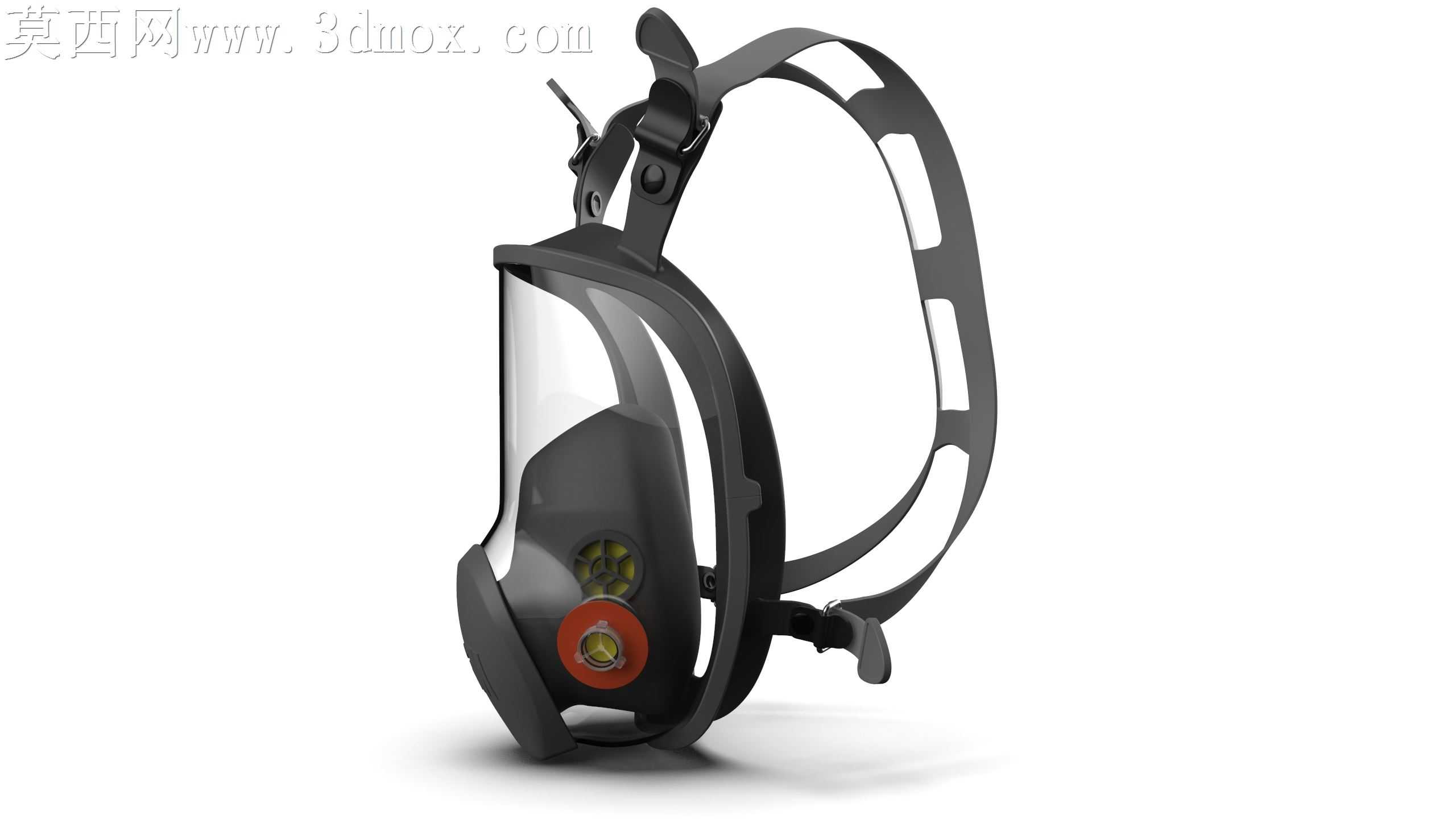

本次建模围绕3M6000系列全面型呼吸防护装备展开，采用SolidWorks完成整体结构搭建，建模过程中优先还原产品的核心功能结构与外观特征，兼顾设计表达的直观性与结构逻辑的合理性。首先进行主体面罩基体的建模，依据全面罩贴合人体面部的曲面特征，通过放样、曲面剪裁等命令构建出贴合人脸轮廓的密封罩体曲面，保证罩体边缘的弧度符合面部贴合的密封需求，罩体主体采用哑光深灰硬质塑料材质设定，渲染阶段调整材质的粗糙度参数，还原工业防护装备的磨砂质感，避免过度反光影响结构展示。眼窗部分采用高透明聚碳酸酯材质设定，建模时单独拆分出眼窗的安装边框结构，通过凸台、切除命令做出边框与罩体的卡接结构，渲染时为透明材质添加轻微的折射与反射参数，模拟真实护目镜的通透视觉效果，同时保证眼窗的大视野结构特征得到清晰呈现。头带部分采用柔性绑带结构设计，通过多段扫描特征构建出头带的编织带形态，同时还原头带上的调节卡扣结构，卡扣部分采用亮面黑色塑料材质，与哑光绑带形成材质区分，建模时预留出头带与罩体的连接挂点结构，还原真实产品的穿戴调节逻辑。过滤组件部分重点还原滤毒罐的接口与外观结构，在罩体下方的接口位置做出标准的卡接旋合结构，滤罐主体采用与罩体一致的深灰材质，滤罐端盖的标识区域采用醒目的红色材质，搭配黄色的标识细节，还原产品的视觉识别特征，建模时清晰呈现滤罐与罩体的连接配合关系。整体装配阶段通过配合命令完成各部件的定位，保证头带、罩体、眼窗、滤罐的相对位置符合真实产品的装配逻辑，渲染时采用柔和的影棚布光，从多个角度打光消除结构暗部，清晰呈现面罩的整体轮廓与各部件的衔接细节，同时添加轻微的地面投影增强模型的立体感。需要说明的是，本模型为设计概念表达用途，几何精度未对标量产产品的公差要求，不适合直接用于3D打印生产，建模核心目的是呈现该类全面罩呼吸器的整体结构布局、部件组成与外观设计特征，帮助观者快速理解这类呼吸防护装备的构造逻辑，键槽等细节结构的添加也为后续的结构拆解、装配演示提供了基础，整体建模过程在保证外观还原度的前提下，简化了部分内部非可见的复杂密封结构，优先保障外部结构的展示清晰度与设计表达的直观性。
