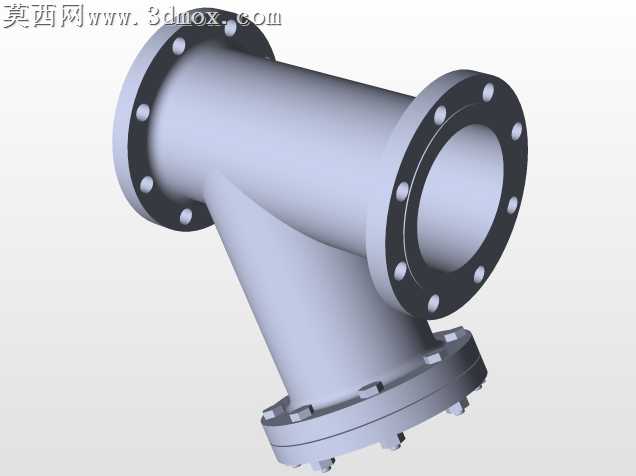

法兰连接Y型管道过滤器三维设计作品

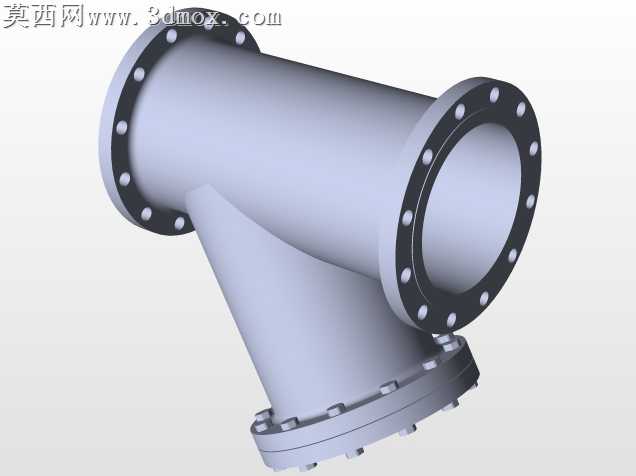

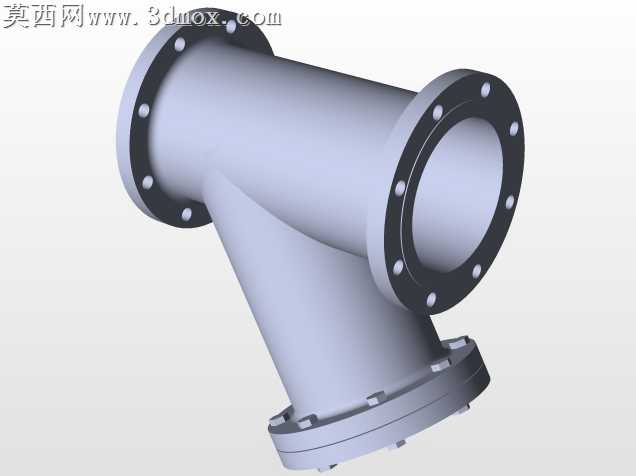

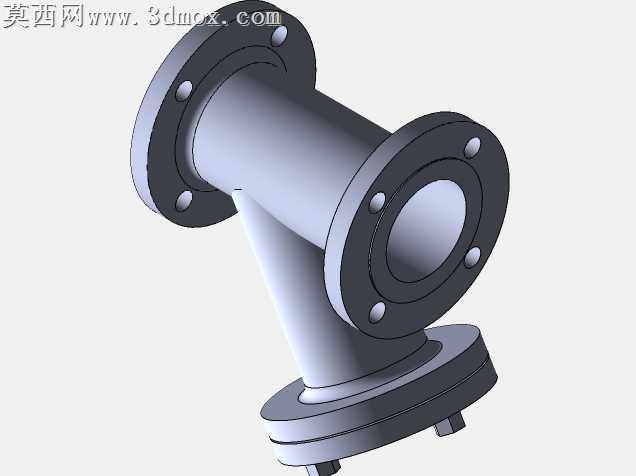

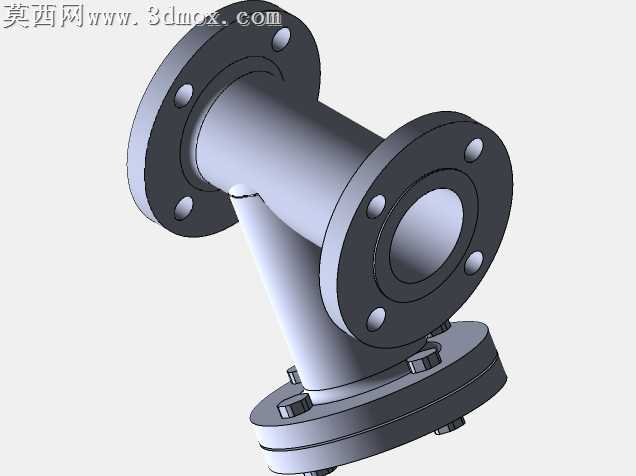

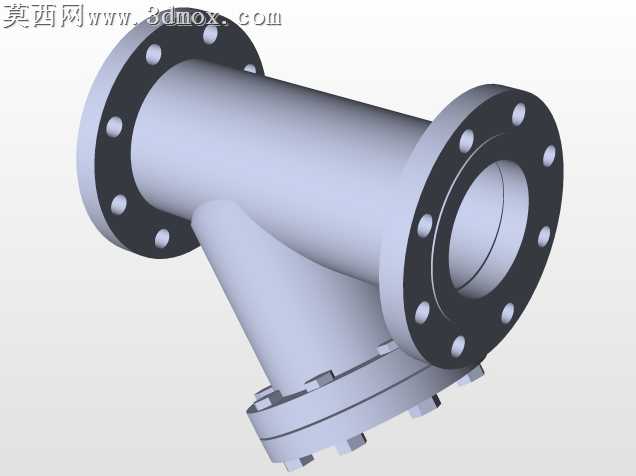

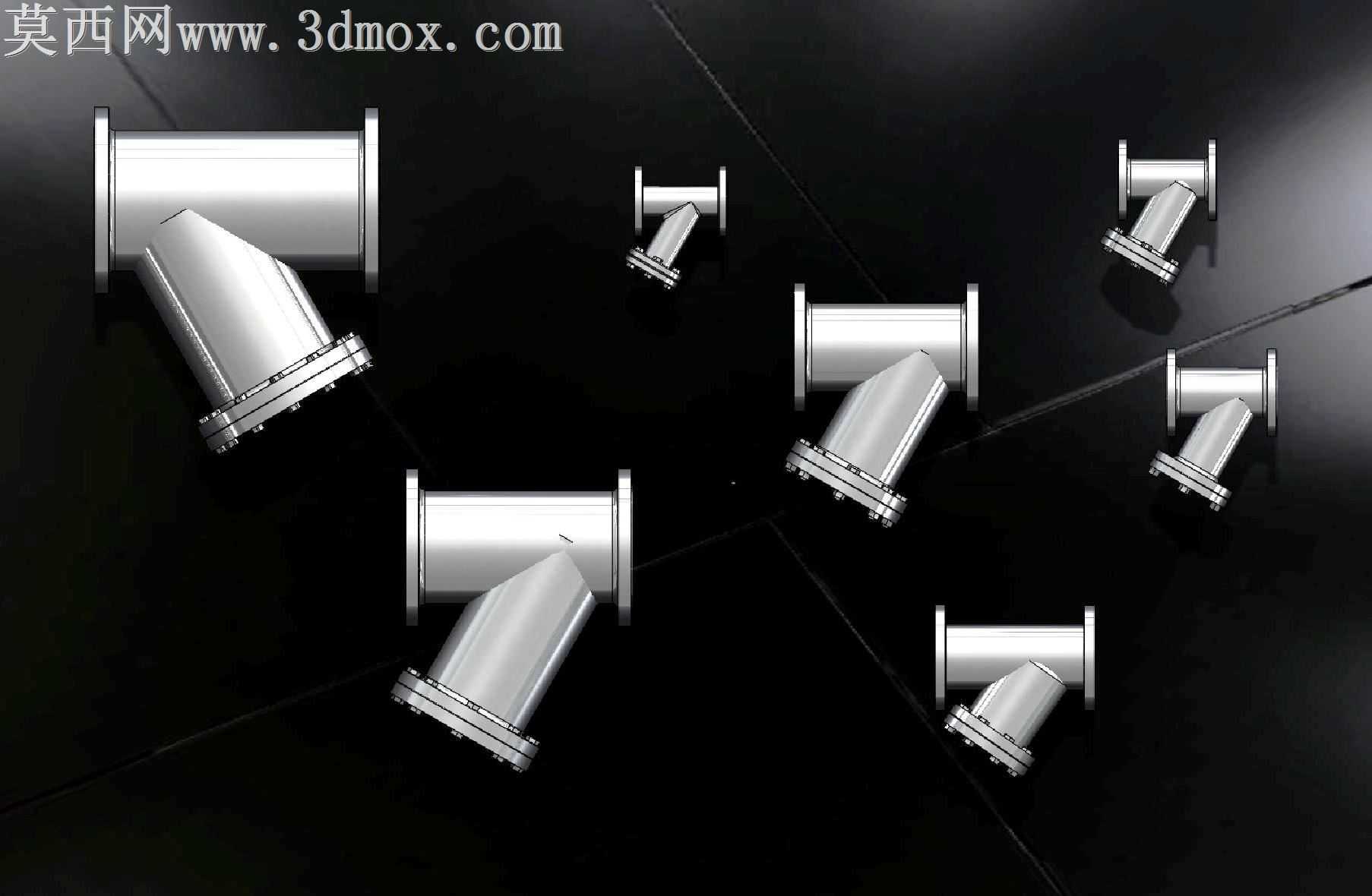

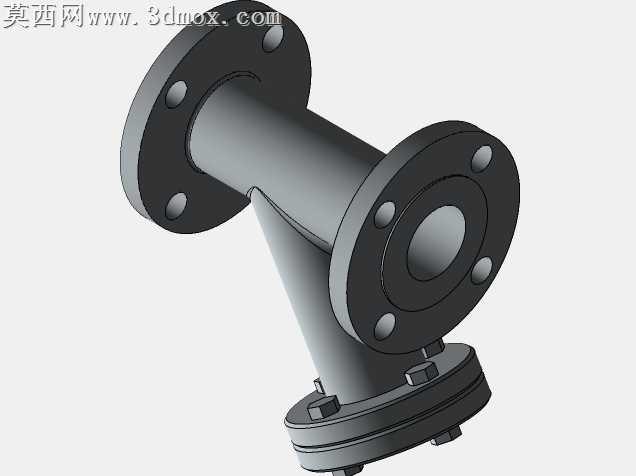

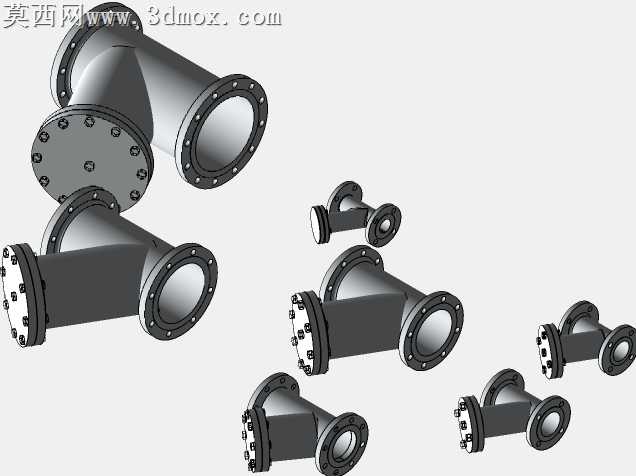

本作品为法兰连接式Y型管道过滤器的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先依据ANSI 150压力等级的法兰标准尺寸，精准绘制两端法兰的密封面、螺栓孔分布、法兰厚度等关键结构，保证法兰连接尺寸符合行业通用规范，可直接对接同标准的工业管路。整体采用Y型斜置滤腔的经典结构布局，在建模过程中对主体管道与斜向滤筒的相交相贯线做了精细化处理，避免出现曲面破面、几何重叠等建模问题，同时对滤腔端盖的快拆连接结构、密封槽位置做了细节还原，清晰呈现过滤器可拆卸更换滤网的结构特性。渲染阶段采用金属不锈钢材质赋予模型主体，调整材质的反射粗糙度参数，还原工业金属管件的哑光金属质感，搭配深色哑光背景突出模型的结构轮廓，同时通过多视角排布渲染，直观展示不同通径规格下该系列Y型过滤器的外形差异，从2英寸到10英寸的规格均做了等比例建模，保证各规格的结构比例协调统一。设计过程中充分考虑管路系统的安装使用需求，在模型上预设了SolidWorks标准连接点，可直接导入管路装配体中完成自动布管操作，大幅提升管路系统的装配设计效率。模型的结构设计完全遵循Y型过滤器的流体力学特性，斜向滤筒的倾斜角度经过合理设定，既保证流体经过时的流阻处于合理区间，也便于后期使用过程中无需拆解整体管路即可完成滤网的清理与更换，两端法兰的螺栓孔位置做了对称化处理，可适配不同安装方向的管路对接需求。在细节处理上，对法兰端面的水线密封结构、滤筒与主体管道的焊接过渡位置、端盖的紧固螺栓结构都做了1:1的还原，没有过度简化关键装配结构，模型的几何拓扑结构规整，无多余的碎面、冗余特征，可直接用于后续的工程图导出、装配干涉检查、流体仿真分析等后续设计环节，能够满足工业管路设计、产品选型展示、装配教学演示等多场景的使用需求。
