Badland越野车型ST2钢管车架结构设计

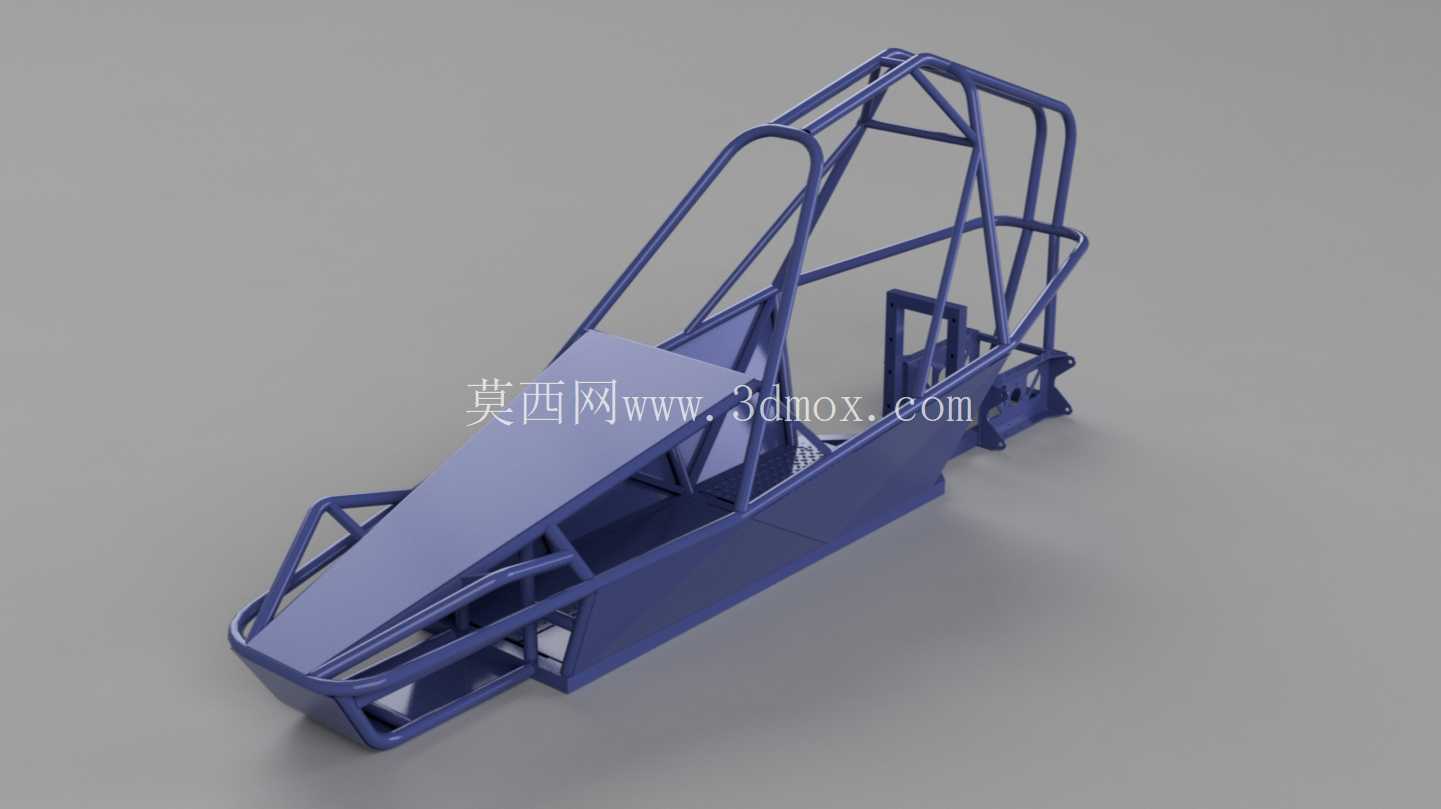

　　这款钢管车架是针对Badland系列ST2越野车型开发的核心承载结构，主要面向非铺装路面的越野竞速、户外穿越场景使用，是UTV类越野卡丁车的核心受力基体，所有动力总成、悬挂系统、转向机构、驾乘防护结构都需要依托该框架完成安装固定，其结构合理性直接决定整车的抗扭刚度、碰撞安全性与越野工况下的耐久表现。从结构设计逻辑来看，该车架采用空间钢管桁架式布局，主受力纵梁沿整车前后方向贯通布置，在乘员舱区域形成闭环的笼式防护结构，前舱预留了动力单元、散热系统与前悬安装点的安装空间，前部的突出结构同时兼顾碰撞吸能与前杠安装的功能需求，后部则针对后悬、传动系统的布置做了分层的支撑结构设计，能够适配独立悬挂或者整体桥的不同后悬配置方案。

　　在管材选型的设计考量上，主承力路径采用大直径厚壁无缝钢管，在乘员舱防滚环、纵梁前后段、悬挂安装硬点区域做了局部的管材加厚或者加强筋焊接设计，而在非主要受力的覆盖件安装区域则采用稍小规格的管材，在保证整体刚度满足越野冲击要求的前提下，尽可能控制车架的整体自重，避免冗余重量影响整车的动力表现与操控灵活性。从安装边界来看，车架前部的安装点位间距适配常规越野卡丁车的转向机安装位、前悬上下摆臂的铰接点坐标，预留的发动机安装舱位可以兼容单缸、双缸的小型内燃动力单元或者后置电驱总成的固定需求，乘员舱的内部宽度符合单人驾乘的空间要求，防滚架的顶部高度满足常规头盔佩戴后的头部安全间隙，侧面的结构预留了车门、侧护板的安装孔位，后部的结构可以直接固定油箱、电池组与后防撞结构。

　　在实际工况适配层面，该桁架结构的抗扭刚度能够应对沙丘穿越、泥泞路面、非铺装路跳跃落地时的不对称冲击载荷，所有管材的连接节点都采用相贯线焊接设计，避免应力集中导致的焊缝开裂问题，前部的倾斜覆盖件安装面既可以固定金属或者复合材料的前舱盖板，也能优化整车前部的空气导流效果，减少高速行驶时的前部升力。针对越野场景的使用需求，车架下部的结构做了足够的离地间隙设计，避免越野过程中托底对主承力结构造成损伤，悬挂安装点的局部加强结构能够承受长行程悬挂传递的交变冲击载荷，防滚笼的闭环结构在车辆发生翻滚时能够为驾乘人员提供足够的生存空间，避免结构侵入舱内造成伤害。

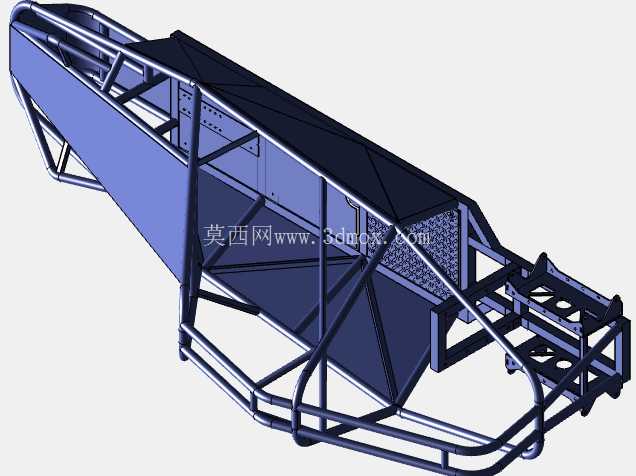

　　从建模细节来看，该结构完整还原了所有管材的空间走向、连接节点的相贯线形态，以及各个安装硬点的坐标位置，能够直接用于后续的工程出图、焊接工装设计，也可以作为整车总布置设计的基础载体，用于匹配悬挂、转向、动力、覆盖件等各个子系统的安装位置校验，在结构优化阶段还可以基于该模型做有限元分析，针对应力集中区域做进一步的管材规格调整或者局部加强设计，平衡结构强度与自重的关系。
