电动卡丁车防滚管式车架底盘结构设计

　　这套管式车架底盘是面向场地休闲电动卡丁车开发的核心承载结构，日常应用覆盖商业游乐场地运营、青少年卡丁车培训、户外休闲自驾体验等多个场景，作为整车所有部件的安装基体，其结构合理性直接决定车辆行驶安全性、操控稳定性与后期维护便捷性。设计之初首先明确了场地运营类车辆的核心载荷边界：整车整备质量控制在120kg以内，额定承载单人质量不超过100kg，最高行驶速度限定在35km/h以内，所有结构设计均围绕该载荷区间做冗余校核，避免过度设计带来的重量冗余，也杜绝强度不足引发的安全隐患。

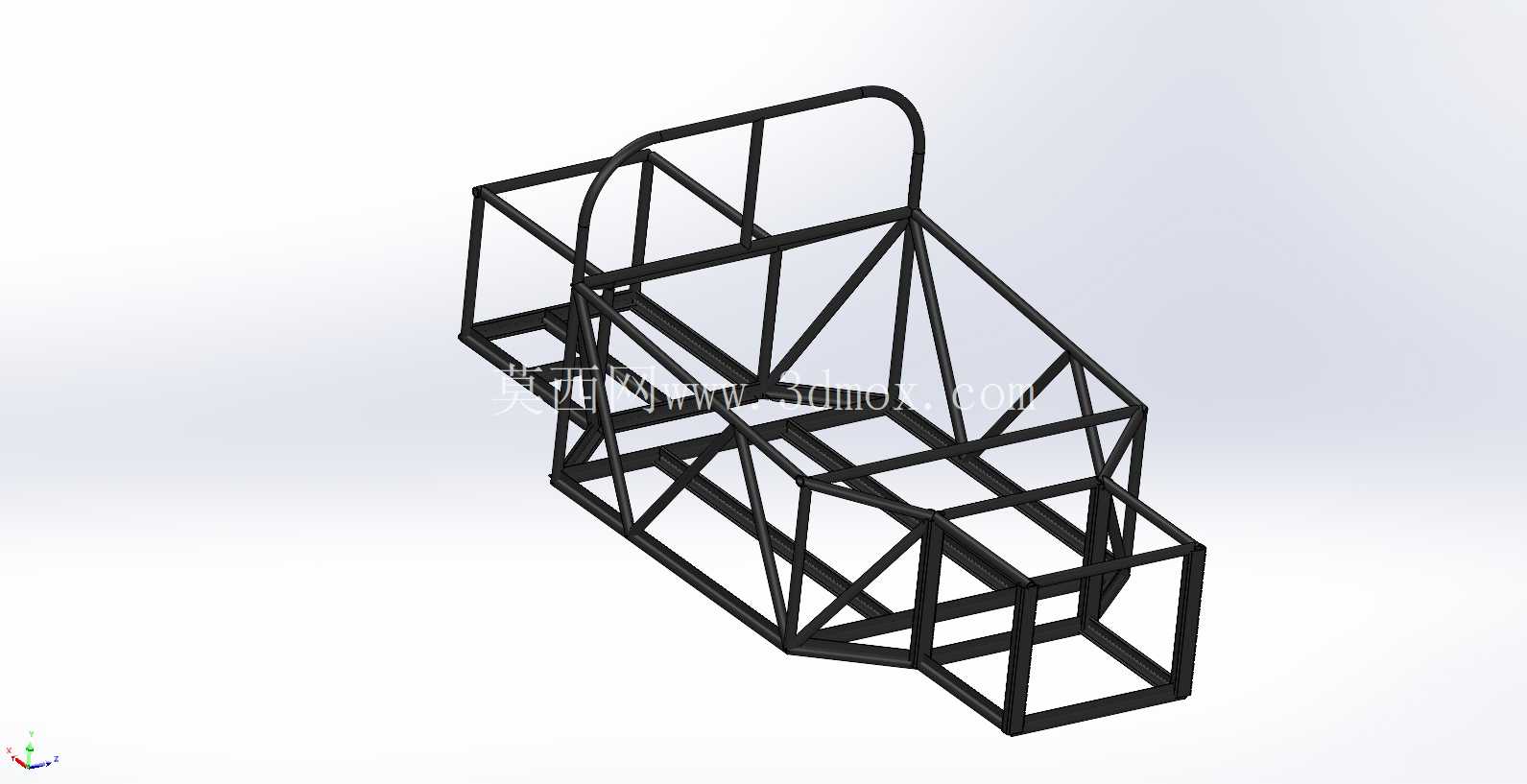

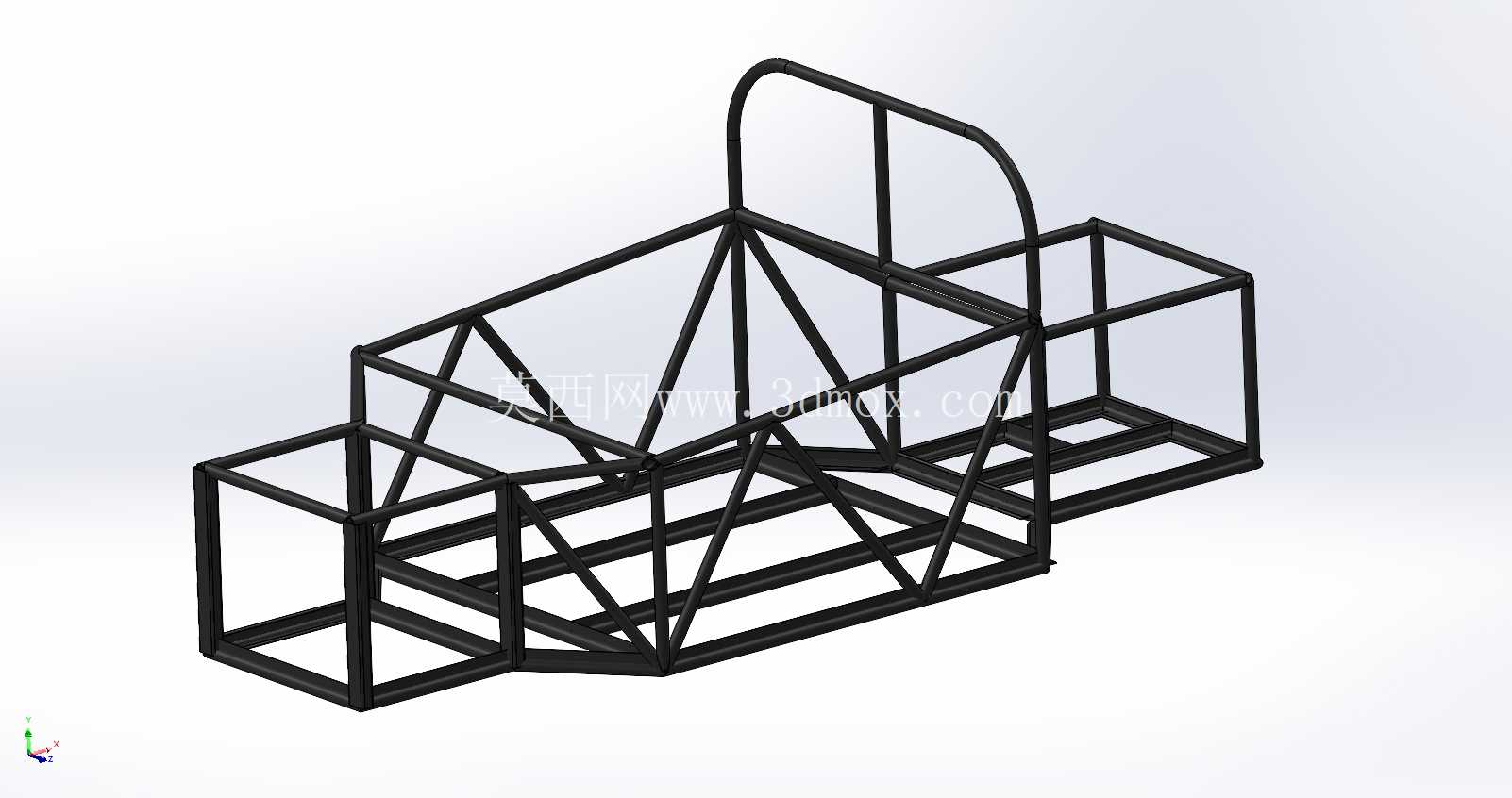

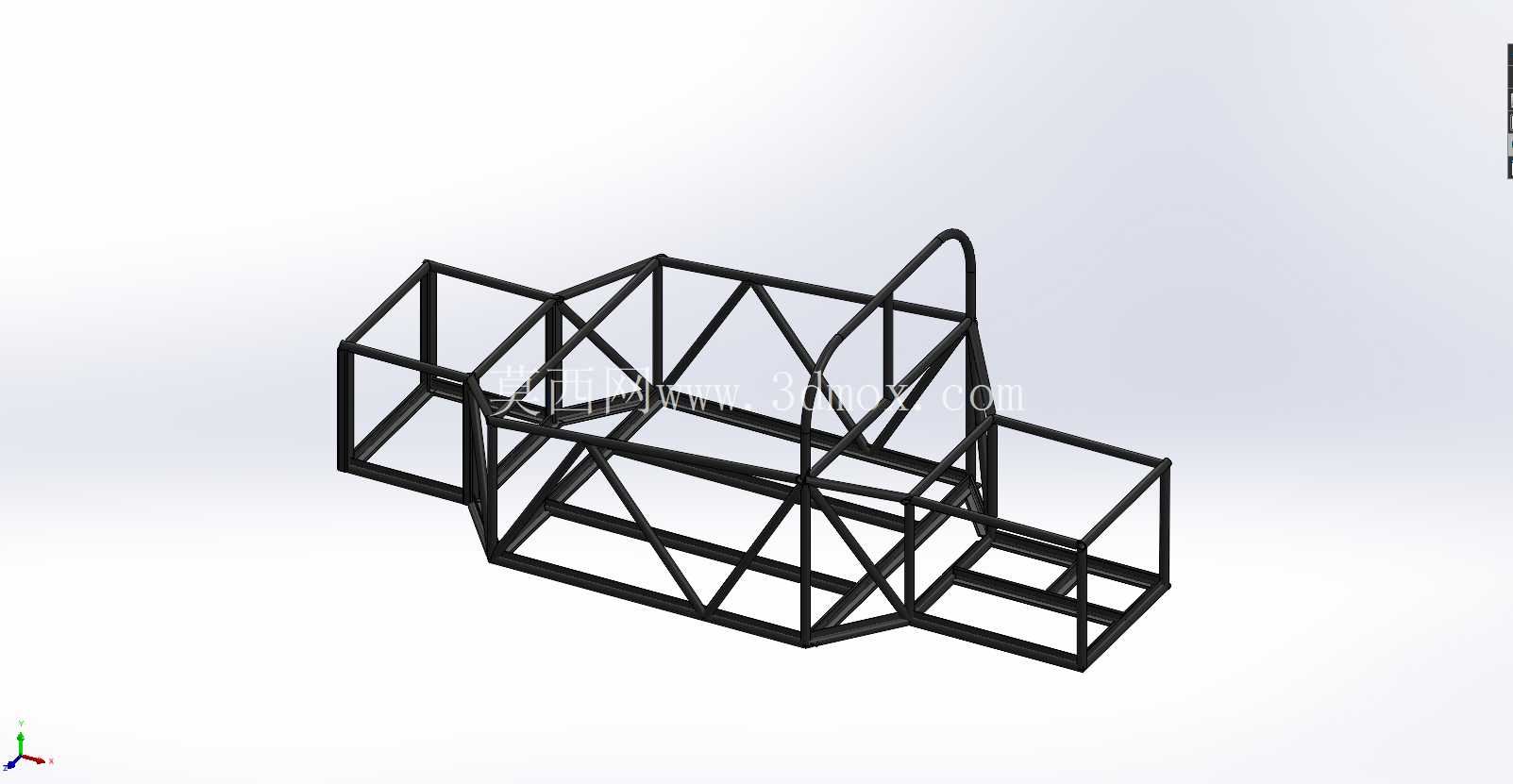

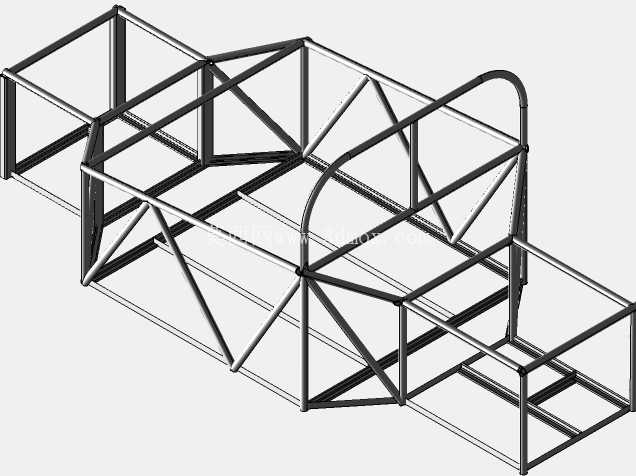

　　整体采用空间桁架式结构，核心受力杆件选用Q235焊接钢管，主承力梁管径32mm、壁厚2.5mm，辅助支撑斜杆管径25mm、壁厚2mm，所有杆件连接节点均采用满焊工艺，焊后做去应力处理，避免长期交变载荷下焊缝开裂。

　　结构布局上从前到后依次划分出三个功能安装区间：最前端为前悬安装舱，预留了转向机固定支座、前减震器安装点位、前轮羊角轴连接位，两侧的桁架结构预留了前防撞缓冲块的安装空间，碰撞时可通过前部杆件的溃缩变形吸收冲击能量，避免冲击力直接传递到驾驶区域；中部为驾驶舱区域，底部框架做了下沉式设计，既可以降低整车重心高度提升过弯稳定性，也预留了座椅安装固定点、制动踏板与加速踏板的安装支座、方向盘转向柱的过孔与固定位，驾驶舱两侧的边梁高度刚好匹配人体腿部的放置空间，不会出现卡腿或者支撑不足的问题；后部为动力与后悬安装舱，预留了驱动电机固定支座、电池组安装托架、后轴连接点位、后减震器安装位，上部延伸出的环形防滚架结构是整个底盘的安全核心，防滚架顶部高度高出座椅靠背200mm以上，当车辆发生侧翻时，环形结构可率先接触地面形成支撑，避免驾驶人员头部直接受到撞击，防滚架与主车架之间通过多根斜向支撑杆连接，形成稳定的三角形受力结构，侧翻时可将冲击力快速分散到整个车架主体，避免局部应力集中导致杆件变形。

　　设计过程中特意优化了杆件的走向，所有斜撑均沿着载荷传递路径布置，比如驾驶舱底部的交叉斜杆，可将过弯时的侧向力快速传递到两侧主纵梁，避免底部框架出现菱形变形；后部动力舱的斜向支撑可将电机输出的扭矩反力快速分散到后轴与主车架连接点，减少急加速时的车架扭动。安装边界方面，整车底盘的总长控制在1600mm，总宽控制在1100mm，车架底部离地间隙为120mm，既可以适配场地内常见的减速带与微小起伏路面，也不会因为离地间隙过高导致重心上移影响操控；所有安装点位的孔位均按照通用卡丁车配件的标准尺寸设计，转向机、制动系统、悬挂部件、动力部件均可直接选用市售成熟配件，无需二次改装即可完成整车装配，大幅降低后期组装与配件替换的成本。车架焊接完成后可直接在表面做喷塑处理，兼具防锈与外观装饰效果，无需额外覆盖装饰外壳即可满足场地运营的外观需求，日常维护时只需定期检查焊缝状态与连接螺栓的紧固力矩即可，维护难度极低。
