大众品牌汽车标识立体浮雕结构设计

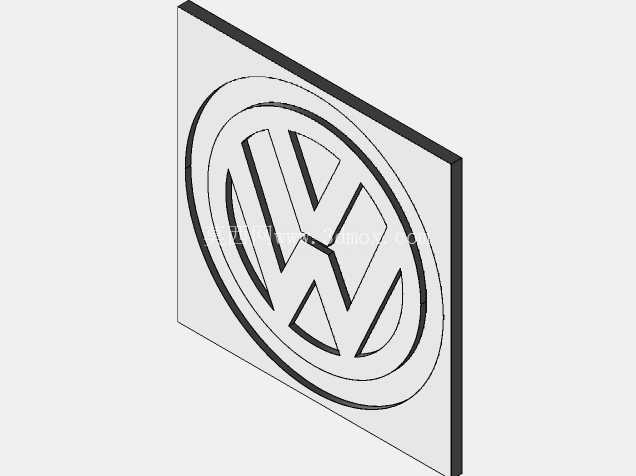

在汽车外饰零部件的设计开发流程中，车头、车尾及轮毂中心的品牌标识是兼具品牌识别与外观装饰作用的关键部件，本次完成的大众品牌汽车标识立体结构，完全围绕量产装车的实际需求展开设计，可直接适配外饰件开发阶段的结构匹配、工装开发及样件验证环节。从实际装车场景来看，这类标识通常安装于车辆前格栅中央、尾门钣金平整区域、轮毂中心盖以及方向盘中央装饰罩位置，不同安装位置对标识的厚度、固定方式、边缘过渡都有差异化要求，本次设计的浮雕式平板结构，优先适配前格栅与尾门的粘贴式安装场景，整体采用薄型平板基底加凸起标识图案的结构形式，基底厚度控制在3mm以内，既不会因过厚导致装车后突出量过大影响整车外饰的型面协调性，也不会因厚度不足导致粘贴后结构强度不足，出现高速行驶下脱落、变形的问题。

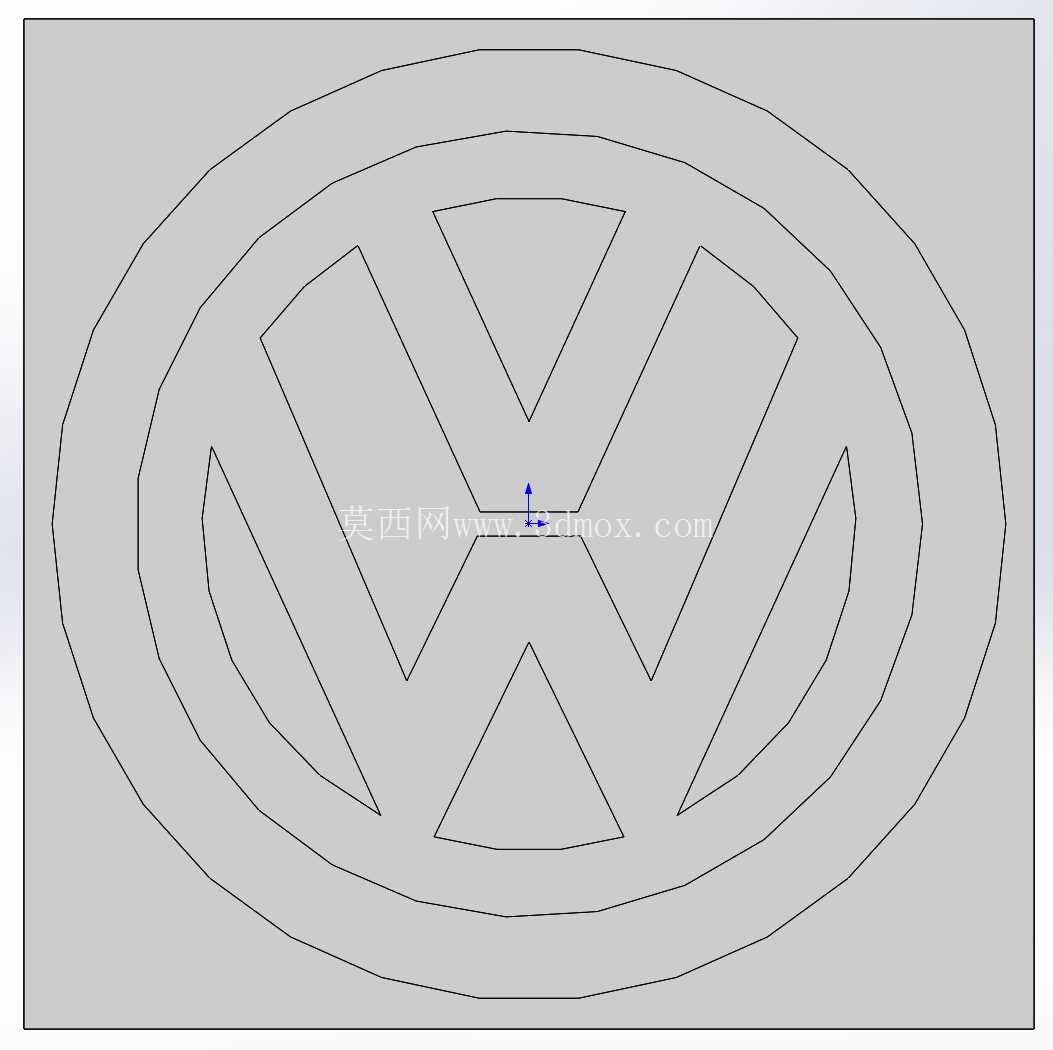

设计过程中首先还原了大众品牌标识的核心型面特征，外圈环形结构与内部VW字母的比例严格遵循品牌视觉规范，环形结构的宽度、字母的笔画粗细都经过比例校准，确保视觉上的识别度与原厂标识保持一致，同时针对立体浮雕的加工特性做了结构优化：所有凸起特征的拔模角度统一设置为1.5度，既满足注塑、冲压或者激光雕刻加工的脱模需求，也避免了锐角结构导致的应力集中问题，标识凸起高度设置为1.2mm，这个高度既能够在自然光下形成足够的光影差，凸显品牌标识的立体感，又不会因为凸起过高在洗车、日常擦拭过程中出现磕碰掉漆、边缘积灰的问题。基底的背面设计为完整平面，没有多余的加强筋或者凸台结构，能够完全贴合汽车外饰件的安装型面，粘贴安装时可以保证胶层完全接触，不会出现局部虚粘导致的固定不牢问题，针对不同安装位置的弧度需求，基底也可以根据安装面的曲率做适应性调整，本次提供的平板基础版本可以直接用于平面安装场景，若需适配曲面安装，仅需对基底做随形变形即可，核心的标识图案比例与凸起结构不需要做额外调整。

从安装边界来看，标识的整体外轮廓为正圆形，直径尺寸可根据不同车型的安装需求做等比例缩放，常规家用车型的前格栅车标直径通常在120mm-150mm区间，尾门车标直径在80mm-100mm区间，轮毂盖车标直径在50mm-60mm区间，本次设计的参数化结构可以直接通过缩放匹配不同尺寸需求，缩放过程中所有特征的相对比例保持不变，不会出现图案变形、笔画粗细不均的问题。边缘位置做了0.5mm的圆角过渡处理，没有尖锐的棱边，既能够避免安装过程中划伤操作人员，也能够减少装车后边缘位置的应力集中，降低长期使用过程中边缘开裂、掉漆的概率。在功能特性上，这类立体标识除了基础的品牌识别作用外，还需要兼顾户外使用的耐候性需求，设计过程中预留了足够的表面处理层厚度空间，凸起的标识表面与基底表面的高度差均匀，后续做镀铬、喷漆或者覆膜处理时，能够保证涂层厚度均匀，不会出现局部漏涂、流挂的问题。针对ACC自适应巡航车型的雷达安装需求，若需将标识作为雷达罩使用，仅需将基底材料更换为可穿透雷达波的工程塑料，调整标识凸起部分的厚度均匀性即可，本次设计的基础结构已经预留了对应的调整空间，不需要重新构建整体模型。

从建模逻辑来看，整个模型采用全参数化草图构建，首先绘制正圆形的外轮廓基准，在内部分别绘制外圈环形与VW字母的闭合轮廓，通过拉伸凸台命令生成基底与凸起特征，所有的圆角、拔模特征都采用参数化约束，后续调整尺寸、修改拔模角度或者圆角半径时，只需要修改对应参数即可完成模型更新，不需要重新绘制轮廓。模型的所有曲面都做了连续性检查，凸起特征与基底的衔接位置做了相切过渡，不会出现折线、断差等影响外观质量的问题，完全满足后续数控加工、3D打印样件、模具开发的模型精度要求，可直接导入各类三维软件进行后续的工程化调整，适配不同车型的开发需求。
