PVC材质柔道服造型钥匙扣注塑结构件

日常随身挂饰类注塑配件的结构设计，往往需要在造型辨识度、注塑工艺可行性、日常使用耐用性三者之间找到平衡，这款柔道服主题的钥匙挂扣件，就是面向运动周边衍生配件量产需求开发的结构方案。从实际应用场景来看，这类配件主要用于运动场馆周边纪念、柔道赛事活动伴手礼、运动爱好者随身钥匙挂载使用，日常会随钥匙串经历口袋摩擦、轻微磕碰、温度变化等使用工况，因此结构设计上首先规避了尖锐外凸的易断裂结构，所有外露棱边都做了R0.5以上的圆角过渡，既避免日常使用划伤衣物或皮肤，也能减少应力集中导致的部件碎裂问题。

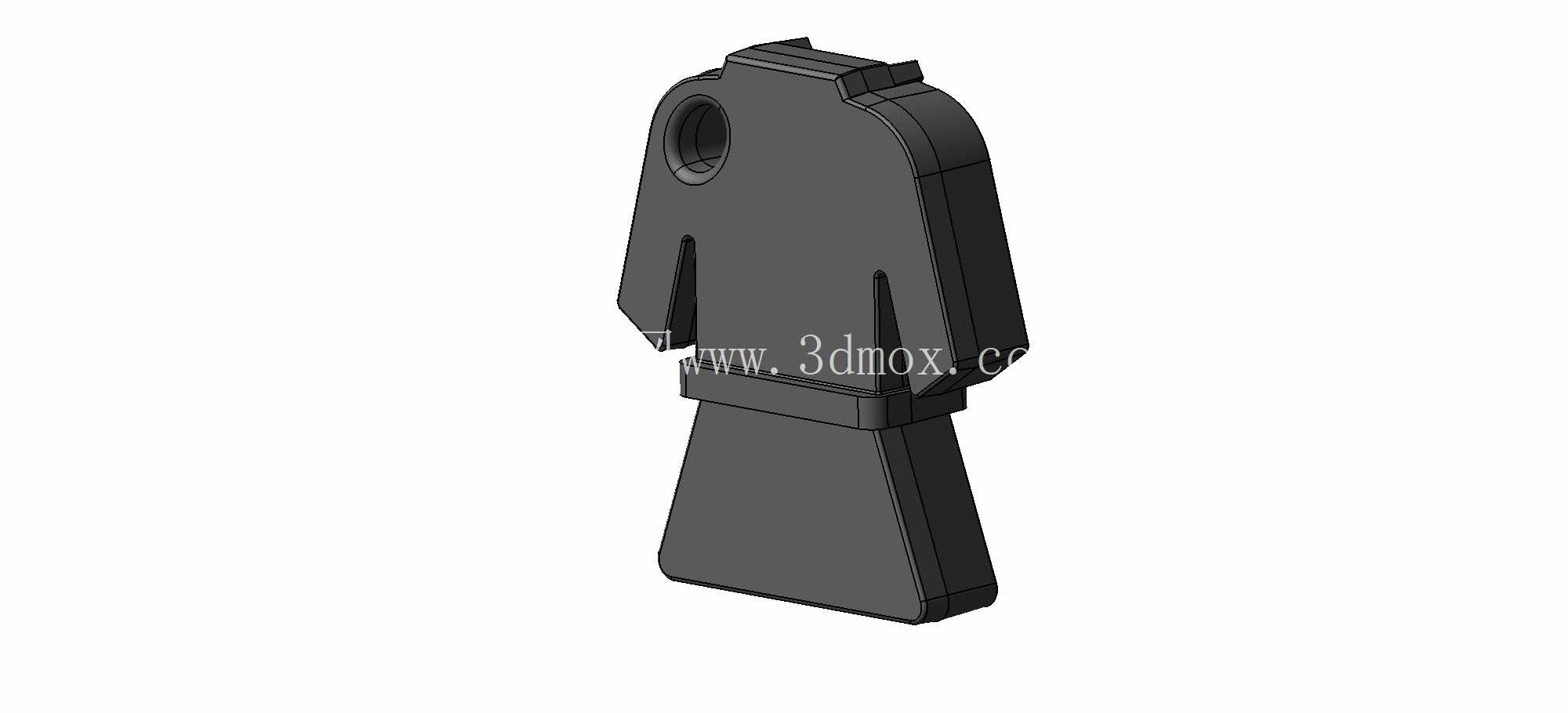

设计初期首先确定了50毫米的整体高度边界，这个尺寸既能够保证柔道服的造型特征有足够的展示面，不会因为尺寸过小导致细节模糊，也不会因为体积过大造成随身挂载的累赘感，适配常规钥匙串的整体尺寸比例。整体结构采用一体化注塑成型方案，材质选用常规硬质PVC，这类材料流动性好、成型收缩率稳定，同时具备不错的抗冲击韧性，成本也适配批量周边配件的生产定位。挂孔位置设置在部件上部的居中位置，孔径设计为4毫米，能够兼容市面上绝大多数常规钥匙圈、挂绳的穿入需求，挂孔周边做了局部加厚处理，厚度比周边壳体厚1.2毫米，避免长期挂载拉扯导致孔位开裂。

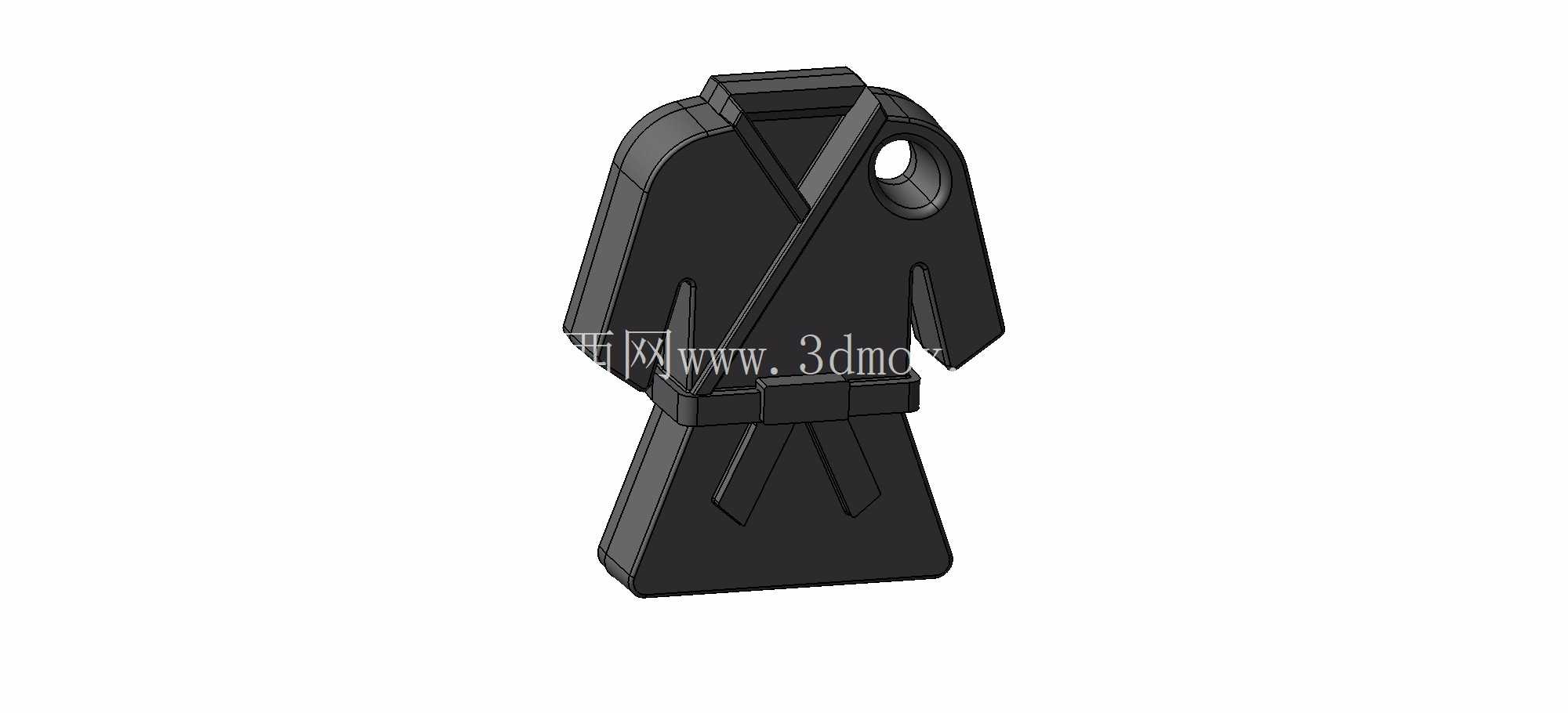

造型还原上，没有做过多冗余的浮雕细节，而是通过结构棱线来体现柔道服的版型特征：衣襟的叠压结构、腰带的束紧形态、衣身的垂坠折角都通过实体结构的高低差来呈现，既保证视觉上的辨识度，也避免浅浮雕细节在注塑填充时出现缺胶、飞边问题，减少后续修边的人工成本。结构壁厚整体控制在2毫米均匀壁厚，局部卡扣、加强位置的壁厚差不超过0.3毫米，避免注塑过程中出现缩痕、翘曲变形问题，进胶点选择在部件底部的隐蔽位置，不会在正面展示面留下进胶痕迹影响外观。

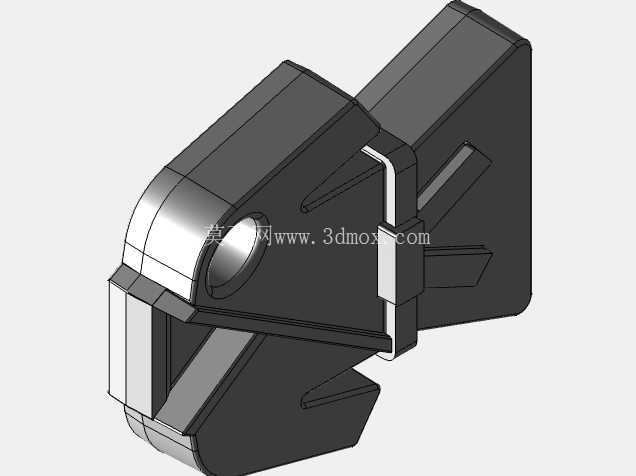

从安装和使用边界来看，这款部件不需要额外的装配工序，注塑成型后经过简单的飞边修整即可直接穿入钥匙圈使用，没有额外的拼接、粘接工序，能够大幅降低量产的装配成本。结构上预留的挂孔位置经过重心校核，挂载后部件不会出现过度倾斜翻转的问题，日常放在口袋中不会因为棱角勾扯布料，整体外轮廓的最大宽度控制在28毫米，厚度控制在18毫米，和常规钥匙的尺寸比例协调，不会出现突兀的凸起感。针对日常使用可能遇到的挤压工况，内部在衣身折角位置设置了隐性的加强筋，加强筋厚度控制在壁厚的0.6倍，既提升整体结构的抗挤压强度，也不会在部件外表面产生缩印。考虑到PVC材质的成型特性，所有结构的拔模斜度都设置在1.5度以上，深腔位置的拔模斜度加大到2度，避免脱模时出现拉伤、粘模问题，适配常规卧式注塑机的量产工艺要求，不需要特殊的抽芯、斜顶结构就能完成成型，模具结构简单，能够有效降低模具开发成本，适配小批量到中批量的周边配件生产需求。
