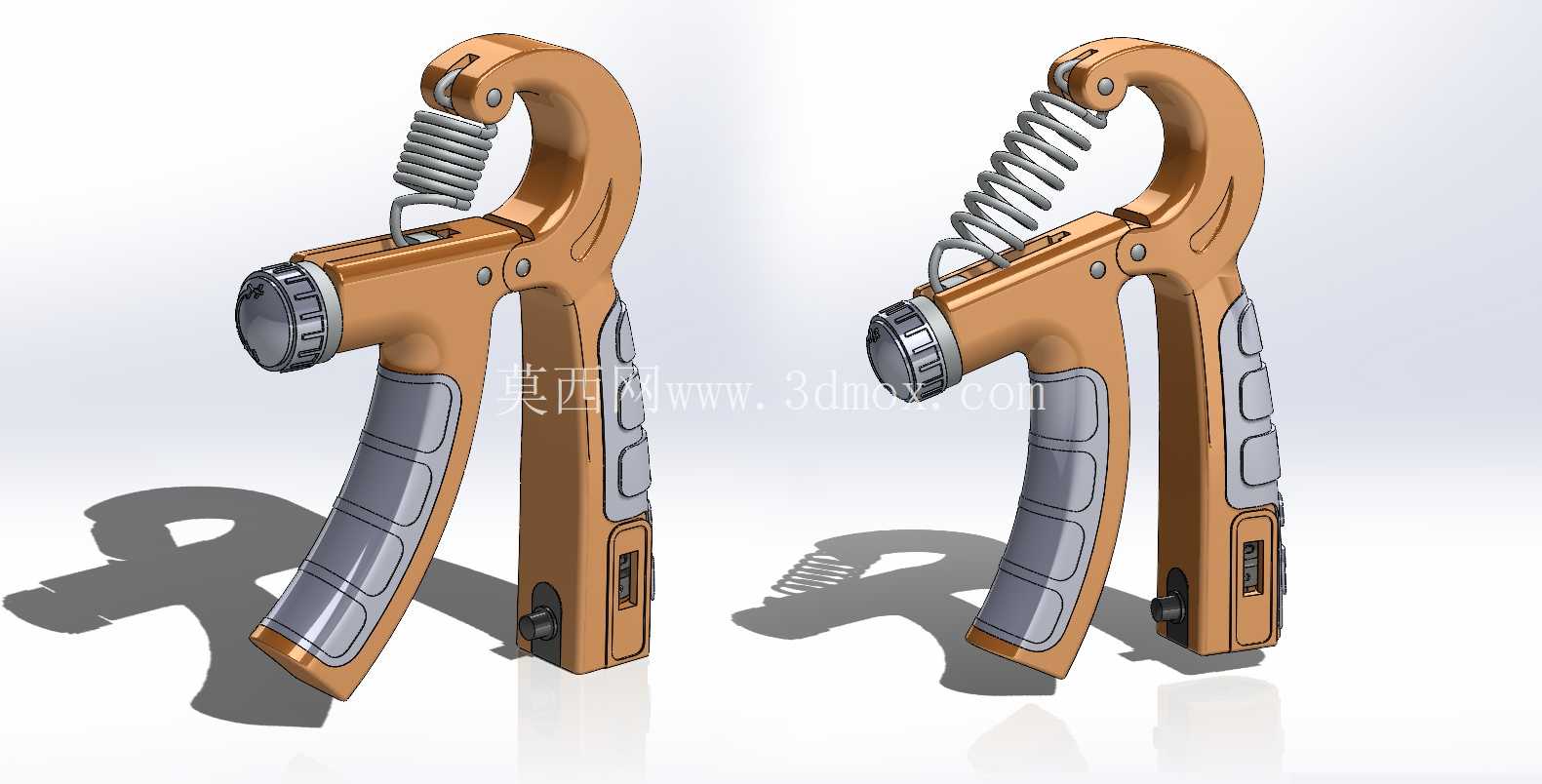

可调节阻力R型握力训练器材结构设计

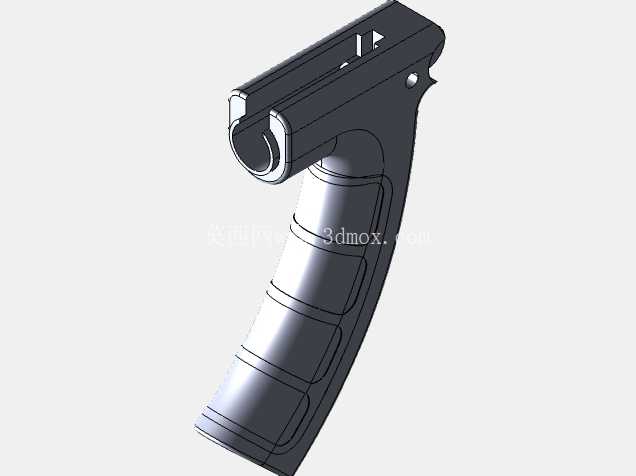

　　这款握力训练器械的三维结构设计，核心围绕手部肌力训练的实际使用场景展开，覆盖日常健身人群的前臂力量强化、术后手部功能康复训练、乐器演奏者的指力耐力提升等多个应用场景，区别于传统固定阻力的握力产品，在结构上做了多处贴合使用需求的优化。从实际使用逻辑出发，握持区域做了双色注塑的包覆结构设计，灰色软胶区域对应手掌大鱼际、四指指节的贴合位置，表面设置的内凹弧形防滑槽，能够匹配不同手型的握持曲率，避免训练过程中手汗导致的器械滑脱，硬胶主体框架采用6系铝合金的等强度结构设计，在握把弯折受力最大的C型开口位置做了圆弧过渡加厚处理，避免长期反复施力出现的金属疲劳断裂问题。

　　阻力调节结构设置在握把前端的旋钮位置，通过旋转旋钮改变弹簧的初始预压缩量，实现5-60kg区间的阻力无级调节，旋钮表面做了滚花防滑处理，即使用户手部处于出汗状态也能轻松完成阻力档位调整，调节档位的卡位结构采用弹性钢珠定位，旋转过程中会有清晰的档位反馈，不会出现使用过程中阻力自行偏移的问题。核心施力的弹簧部件采用矩形截面的压缩弹簧设计，相比普通圆线弹簧，矩形线弹簧的刚度线性度更好，在整个握持压缩行程中阻力变化更平缓，不会出现初始行程阻力过小、末端行程阻力陡增的问题，弹簧两端的固定座做了翻边包裹设计，避免弹簧压缩过程中出现侧向偏移弹出的安全隐患，弹簧与金属支架的连接位置设置了尼龙耐磨衬套，长期反复伸缩过程中不会出现金属摩擦异响，也能减少连接位置的磨损量，提升产品整体使用寿命。

　　从结构安装边界来看，整器闭合状态下的整体长度控制在150mm左右，最大宽度110mm，握持位置的截面直径控制在32mm，符合成年人手部的最佳握持尺寸范围，两个握臂的开合角度最大为35度，匹配人手握持发力的自然活动角度，不会出现角度过大导致的手腕关节代偿受力问题。握把尾部设置的隐藏式计数模块，能够自动记录单次训练的握持次数，模块采用磁感应触发结构，没有外露的机械按键，避免训练过程中误触清零，模块的供电采用纽扣电池，电池仓做了防水胶圈密封，日常使用中接触汗液也不会出现电路腐蚀问题。从结构设计的工程角度来看，整个产品的装配采用模块化设计，所有连接位置都采用标准内六角螺丝固定，没有采用不可拆卸的铆接结构，后期如果弹簧出现疲劳失效、软胶握片出现磨损，用户可以自行拆卸更换配件，不需要整体报废。C型支架的受力位置做了有限元受力校核，在承受最大60kg握持力的情况下，支架最大应力位置的安全系数达到2.8以上，远高于五金类健身器材的安全标准要求，握持位置的软胶硬度设置为邵氏60度，既能够提供足够的握持摩擦力，又不会因为硬度过高导致长时间握持出现的手掌压痕问题。

　　在实际使用场景中，这款器械既可以用于普通健身人群的前臂屈肌训练，也可以用于手部术后患者的肌力恢复训练，通过前端的阻力调节旋钮，用户可以根据自身的肌力水平选择合适的训练阻力，从术后初期的低阻力活动度训练，到后期的大阻力力量强化都能覆盖，相比传统的固定阻力握力器，不需要购买多个不同阻力的产品，降低了用户的使用成本。整个产品的外观线条采用流畅的圆弧过渡，没有尖锐的棱角外露，所有金属部件的边缘都做了R2以上的圆角倒钝处理，使用过程中不会划伤手部，表面处理采用阳极氧化工艺，相比普通喷漆表面更耐磨，长期接触汗液也不会出现掉漆生锈的问题。
