轮椅专用辐条式行走轮结构设计

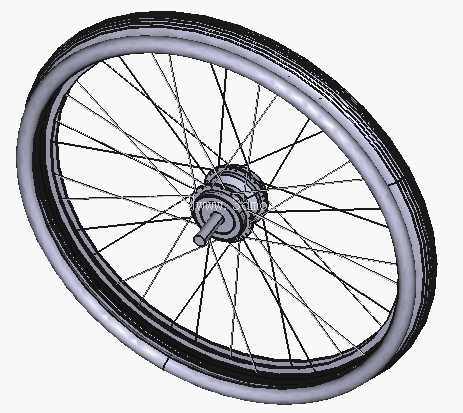

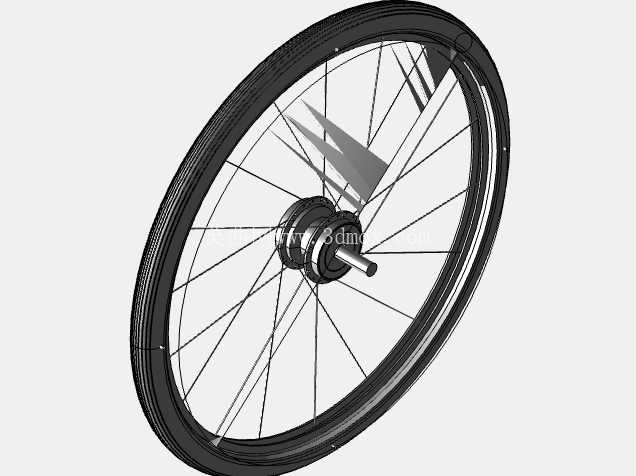

　　这款行走轮的设计初衷是匹配手动轮椅的日常使用需求，同时也可适配轻型代步自行车的后轮安装场景，核心围绕低滚动阻力、足够承重能力与便捷维护性三个核心指标展开结构设计。从结构组成来看，整个轮组由金属轮圈、辐条、花鼓总成、充气外胎四个核心部分构成，轮圈采用冷拉钢材辊压成型，截面为标准的单壁勾边结构，能够牢牢卡住充气轮胎的胎唇，避免充气后轮胎出现滑脱移位的问题，轮圈的圆度跳动控制在0.5mm以内，保证转动过程中不会出现偏摆抖动，降低推行过程中的阻力。辐条采用等径高强度钢丝，通过交叉编法连接轮圈与中心花鼓，每根辐条的张紧力经过均匀调校，既能够分散垂直方向的承重载荷，也能承受侧向的冲击力，当轮椅经过路面小凸起或者轻微侧倾时，辐条组可以通过微小的弹性形变吸收冲击，避免硬连接带来的结构断裂风险，相比一体式轮组，这种辐条结构的重量更轻，后期如果出现单根辐条断裂，只需要更换对应辐条重新调校张力即可，维护成本远低于一体式注塑或者铸铝轮组。

　　中心的花鼓总成集成了轴承安装位与连接轴，轴承采用标准深沟球轴承，配合轴套结构可以直接安装到轮椅的车架叉口上，安装轴的直径匹配常规轮椅的标准安装尺寸，不需要额外加工转接件就可以直接替换原有轮组，花鼓的一侧预留了棘轮安装位，如果是适配手动轮椅的话，可以加装手推圈驱动结构，如果适配自行车的话也可以直接安装飞轮组件，通用性较强。充气轮胎采用常规的橡胶材质，胎面带有细密的防滑纹路，在平整的水泥路面、柏油路面甚至轻微潮湿的瓷砖路面上都能提供足够的摩擦力，避免推行过程中出现打滑，充气胎的胎压可以根据使用场景调整，日常在平整路面使用时可以把胎压打高，降低滚动阻力让推行更省力，如果在颠簸的非铺装路面使用，可以适当降低胎压，增加轮胎与地面的接触面积，提升缓冲效果，减少颠簸传递到使用者身上的震感。

　　在设计过程中，首先考虑的是安装边界的适配性，整个轮组的总宽度控制在常规轮椅车架的安装开档范围内，轮圈的外径匹配常规16寸轮椅轮的尺寸，不会出现安装后蹭到车架或者刹车组件的问题，连接轴的伸出长度也经过核算，安装后可以通过标准轴挡和螺母锁紧，不会出现轴向窜动。其次是承重能力的核算，整个轮组的额定承重按照单人使用的场景设计，单轮承重可以达到120kg，完全满足普通成年使用者的体重需求，同时预留了足够的安全系数，即使经过路面小落差的冲击，也不会出现轮圈变形或者辐条断裂的问题。

　　从实际使用场景来看，这款轮组不仅可以作为手动轮椅的替换轮组使用，也可以适配轻型折叠自行车、老年助力代步车的后轮，甚至可以改装到小型手推搬运车上作为行走轮使用，辐条结构的维修便利性让它在民用代步、康复辅具领域有很强的适配性，不需要特殊的专用工具，普通的自行车维修工具就可以完成辐条调校、轮胎更换、轴承保养等日常维护工作，对于使用者来说后期使用成本很低。在建模过程中，所有的配合尺寸都按照实际装配公差设定，轮圈与轮胎的配合过盈量控制在合理范围，既保证轮胎安装后不会松动，也不会因为过盈量太大导致轮胎安装困难，花鼓与轴承的配合采用基孔制过渡配合，保证轴承内圈与花鼓、外圈与安装轴套之间不会出现相对转动，延长轴承的使用寿命，辐条的安装孔位在轮圈和花鼓上的分布角度经过精确计算，保证编完辐条之后每根辐条的受力均匀，不会出现局部应力集中的问题。
