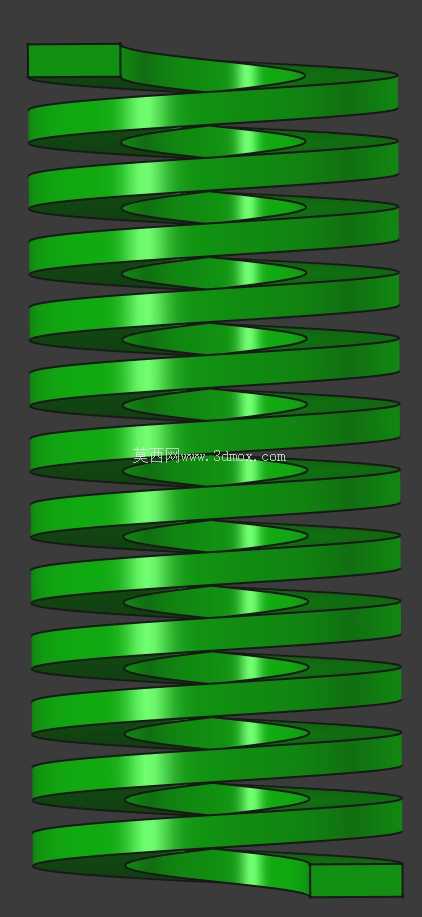

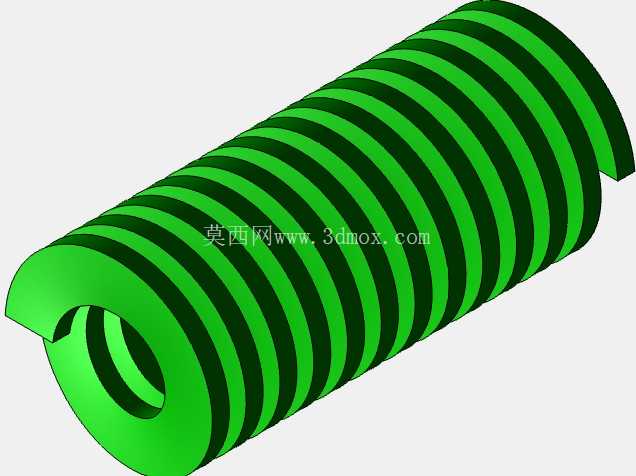

M18规格长度40绿色模具压缩弹簧

　　不同于普通民用弹簧，模具弹簧的工作环境长期处于高频往复压缩状态，部分高速冲压工况下每分钟压缩次数可达数百次，同时还要承受模具合模时的瞬时冲击载荷，因此设计阶段首先要保证的就是刚性与抗疲劳性能的平衡。这款弹簧采用矩形截面的弹簧钢卷制而成，相较于普通圆截面弹簧，相同安装空间下矩形截面能提供更大的有效承载面积，线性刚度区间更宽，在额定压缩行程内不会出现刚度突变导致的卸料力波动。绿色的外观涂装是模具弹簧行业通用的重载等级标识，对应相同外径规格下更高的刚度系数，适合安装空间受限但需要较大复位推力的模具结构，避免为了凑够推力盲目叠加弹簧导致的孔位干涉问题。在冲压模具、注塑模具的日常运维与新模开发过程中，弹性复位元件的选型直接决定了模具开模合模动作的顺畅度，以及卸料、顶出结构的工作可靠性，这款长度40、适配M18安装规格的绿色模具弹簧，正是面向小行程复位场景设计的重载型弹性元件。从实际应用场景来看，这类弹簧常被布置在模具卸料板的安装孔位内，或是顶出机构的复位杆周边，在合模过程中承受轴向压力储存弹性势能，开模瞬间释放弹力推动卸料板完成料带剥离，或是带动顶针板回到初始位置，避免顶针残留干涉下一次注塑或冲压循环。

　　从安装边界来看，这款弹簧自由长度为40mm，适配M18规格的安装孔位，设计安装时需要预留足够的预压缩量，通常预压量设置为自由长度的10%-15%，避免弹簧在空载状态下出现窜动，同时要校核最大压缩量不超过自由长度的40%，防止长期过载使用导致弹簧出现永久塑性变形，丧失复位精度。弹簧的两端都做了并圈磨平处理，端面平整度控制在0.1mm以内，安装后可以保证弹簧端面与安装槽底面完全贴合，避免压缩过程中出现偏载，导致弹簧内侧与安装孔壁摩擦刮蹭，缩短使用寿命。在三维建模过程中，需要严格还原弹簧的螺旋升角、线径、节距参数，尤其是两端并圈部分的过渡结构，不能简单用等节距螺旋线直接生成，否则在做模具装配干涉检查时，会出现弹簧与复位杆、卸料板螺钉的间隙计算偏差，实际装配时容易出现零件卡滞。很多刚接触模具设计的工程师容易忽略弹簧的安装导向问题，这款弹簧适配的安装孔深度要比弹簧最大压缩状态下的长度深2-3mm，同时孔内壁要做光滑处理，避免飞边毛刺刮伤弹簧表面涂层，导致弹簧提前出现疲劳裂纹。

　　在顶出机构的布局中，这类弹簧通常对称布置在顶针板的四个角位，保证顶出板受力均匀，不会出现顶出偏斜导致顶针拉伤产品表面的问题；在连续冲压模的卸料结构中，弹簧的排布要跟随冲裁力的分布位置，在冲裁力集中的区域适当加密弹簧布置，避免卸料板局部受力不足导致料带变形。不同于轻载的黄色弹簧、中载的蓝色弹簧，这款绿色重载弹簧的刚度曲线更陡，相同压缩量下能提供更大的推力，适合厚板冲压或是注塑件浇口残留较厚需要更大顶出力的场景，但选型时也要注意不能盲目追求大推力，刚度过大的弹簧会增加合模时的设备负载，反而会导致模具合模面出现间隙，产生飞边问题。

　　建模时还要注意弹簧的两端磨平角度，通常磨平部分的长度不小于3/4圈，保证端面支撑的稳定性，同时弹簧的外径要比安装孔小0.5-1mm，内径要比配套的导向杆大0.3-0.8mm，预留出热胀冷缩的空间，避免模具连续工作升温后弹簧出现卡滞。在做模具运动仿真时，要给弹簧设置正确的刚度参数，模拟合模过程中弹簧力的变化曲线，验证整个行程内弹簧推力是否满足卸料力、顶出力的需求，同时检查弹簧压缩到最短位置时，是否存在并圈碰撞的问题，正常工作状态下弹簧要保留至少1-2mm的安全间隙，避免圈与圈之间直接刚性接触产生冲击噪音。
