标致306XS划线沟槽式刹车盘结构设计

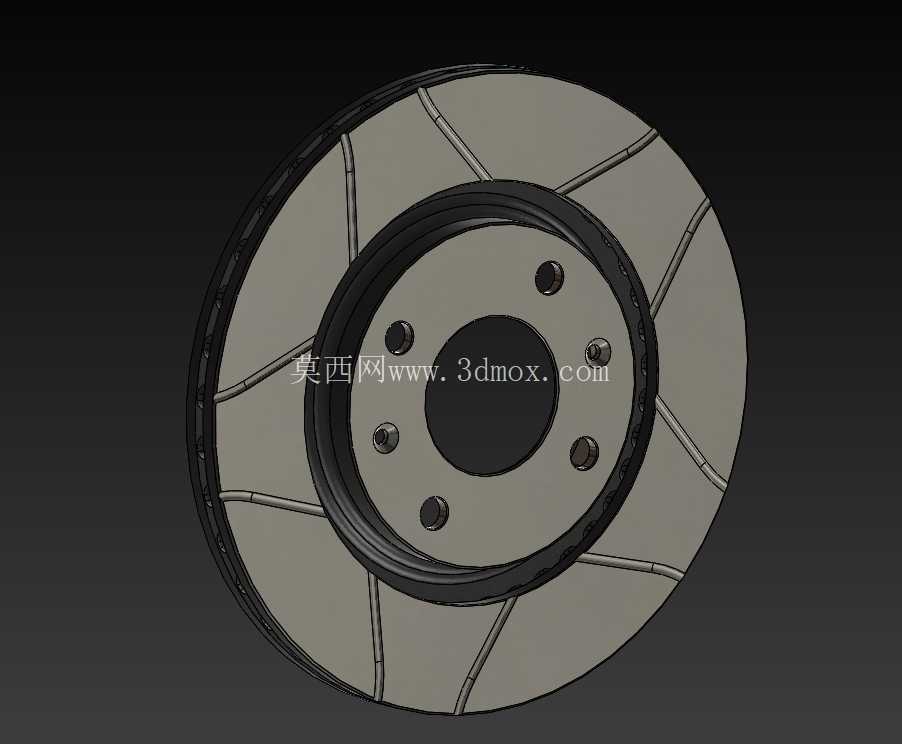

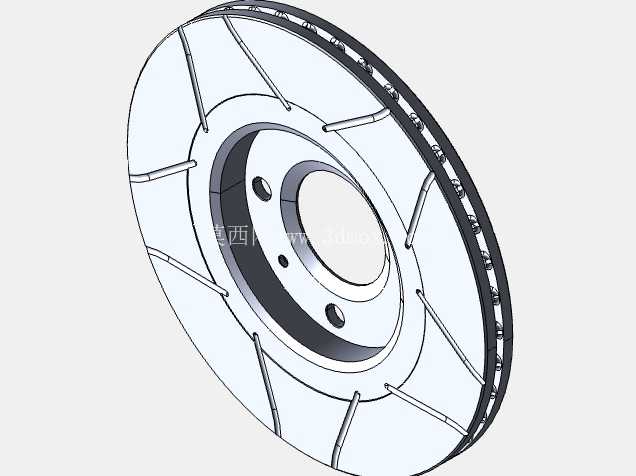

　　在民用乘用车辆的制动系统开发与售后改装配件选型环节，刹车盘作为核心摩擦制动执行部件，其结构设计直接决定了连续制动工况下的热稳定性、摩擦系数一致性以及抗热衰退性能，本次呈现的划线沟槽式刹车盘结构，适配标致306XS车型的前轴制动安装位，是面向街道日常行驶兼顾轻度激烈驾驶场景开发的制动部件结构。从实际装车应用场景来看，这类带划线沟槽的通风刹车盘，主要解决原厂实心刹车盘在连续制动后，摩擦面因高温产生的气体、粉尘无法及时排出，导致摩擦副之间形成气膜、粉层隔层，进而出现制动脚感发软、制动距离延长的问题，日常通勤场景下频繁的红绿灯启停、山路行驶过程中的连续下坡制动，都能依靠盘面的沟槽结构快速刮除刹车片表面的碳化层，同时将摩擦产生的磨屑顺着沟槽导流排出，始终保持摩擦面的有效接触面积。从设计思路层面拆解，该刹车盘采用单盘双摩擦面的实体盘结构，摩擦面加工有均匀分布的弧形划线沟槽，沟槽走向顺着刹车盘旋转方向设置，既可以在制动时实现磨屑的顺向导流，避免沟槽内残留磨屑造成摩擦面异常拉伤，又能在盘体受热膨胀时提供微小的形变释放空间，减少高温下盘体翘曲变形的概率，相比打孔刹车盘，这类划线结构不会在盘体上形成应力集中点，在日常街道使用场景下的抗开裂寿命更长，更适合普通民用车辆的日常使用强度。

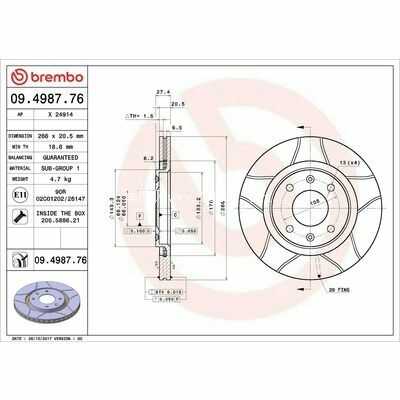

　　在安装边界尺寸上，该刹车盘总直径266毫米，中心定位孔直径66.1毫米，适配中心孔直径65.1毫米的轮毂安装位，安装时需配合对应尺寸的中心孔套环保证同轴度，避免高速制动时出现方向盘抖动的问题；螺栓孔采用4孔分布设计，孔位节圆直径108毫米，适配M12规格的轮毂螺栓进行紧固，安装时需按照对角顺序逐步拧紧至规定扭矩，保证盘体与轮毂结合面的平面度贴合。摩擦副匹配层面，该刹车盘适配的刹车片有效摩擦宽度为45.5毫米，设计时保证刹车片摩擦面完全覆盖刹车盘的摩擦环带，避免出现偏磨、摩擦面台阶的问题；刹车盘自身的总厚度为20.5毫米，在使用过程中需要定期测量摩擦面厚度，当磨损至极限厚度时需及时更换，避免盘体强度不足引发制动失效风险。

　　从重量参数来看，单盘重量约5.5公斤，相比同尺寸的原厂铸铁刹车盘，在保证结构强度的前提下优化了非摩擦区域的壁厚分布，降低了簧下质量，对于提升悬挂响应速度、改善车轮贴地性能有一定帮助。这类Brembo出品的沟槽式刹车盘结构，在建模过程中需要重点关注几个核心公差的控制：首先是中心定位孔与安装端面的垂直度公差，直接决定装车后的制动抖动控制水平；其次是两个摩擦面的平面度和平行度公差，需要保证在全摩擦环带范围内的厚度差控制在极小范围内，避免制动时出现踏板跳动的问题；再者是划线沟槽的深度和宽度一致性，沟槽过深会降低摩擦面有效接触面积，过浅则无法起到排屑导气的作用，设计时将沟槽深度控制在1.5毫米左右，既保证排屑效果，又不会过度损失摩擦面积。

　　在实际装车验证环节，这类划线刹车盘相比原厂光面盘，在连续10次从100km/h到静止的制动测试中，制动距离的衰减幅度可以降低30%左右，同时制动踏板的脚感一致性更好，不会出现光面盘高温后常见的脚感虚位变大的问题；日常使用中，沟槽会持续刮除刹车片表面的高温碳化层，让刹车片始终保持相对粗糙的摩擦表面，也能减少刹车片的异常磨耗，延长刹车片的更换周期。需要注意的是，这类划线盘在磨合期内会产生比原厂盘稍大的制动噪音，属于沟槽刮擦刹车片表面的正常现象，经过200公里左右的磨合后，刹车片表面与沟槽形成稳定的配合状态，噪音就会逐步降低至正常水平。建模过程中，盘体的摩擦环带与中心安装毂之间的过渡圆角做了强化处理，避免应力集中导致的盘体开裂，中心安装面的螺栓孔周边做了沉台设计，保证螺栓紧固后端面不会突出安装平面，确保盘体与轮毂结合面完全贴合。
