威尔伍德Dynalite前部制动卡钳结构

在乘用车、改装赛车以及轻型竞技车辆的制动系统选型中，对置活塞式制动卡钳一直是兼顾制动效能与热稳定性的核心部件，这款Wilwood Dynalite前部卡钳的三维结构，完整还原了量产改装件的实际装配关系，可直接用于制动系统匹配校核、改装方案的干涉验证工作。从实际装车场景来看，这类卡钳多用于前轮制动回路，相比原厂浮动式单活塞卡钳，对置四活塞的布局能够让刹车片两侧受力更均匀，避免偏磨问题，在连续制动工况下，活塞的同步施压特性也能减少制动踏板的虚位，给驾驶者更线性的脚感反馈。

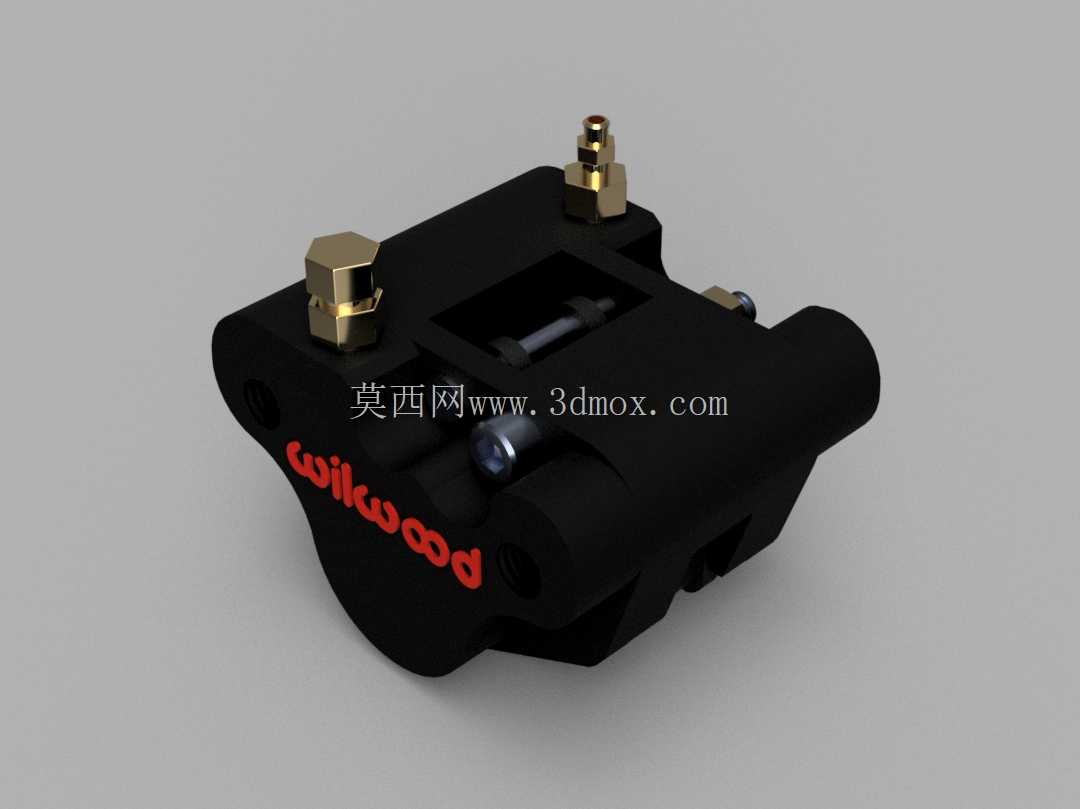

从结构设计逻辑来看，卡钳本体采用高强度铝合金锻造坯体加工而成，本体上集成了两个对称布置的活塞腔，油路在本体内部贯通，外部仅预留两个放气螺钉接口与进油接口，减少了外接管路的泄漏风险。放气螺钉的位置设置在卡钳腔体的最高点位，装车后无需额外调整角度就能完成制动管路的排气操作，这一点在改装作业中能大幅降低施工难度，避免因排气不彻底导致的制动疲软问题。卡钳本体上的红色品牌标识区域做了凹陷处理，既可以容纳标识涂层，也不会在安装、使用过程中被剐蹭磨损，细节处兼顾了标识耐用性。

安装边界层面，这款卡钳的安装耳位采用标准的径向安装孔布局，孔距适配多数17寸及以上改装轮圈的安装空间，卡钳本体的外轮廓做了圆弧过渡处理，在轮圈内部的避让空间足够，不会与轮圈辐条、转向节防尘罩产生干涉。刹车片的安装槽位在卡钳本体的中部开口位置，采用插销式固定结构，更换刹车片时无需完全拆卸卡钳本体，仅需拔出固定插销就能完成刹车片的拆装，日常维护的便利性较高。活塞与本体之间采用矩形密封圈+防尘套的密封结构，三维模型中完整还原了密封槽的尺寸与位置，能够直接用于密封圈选型、密封性能的仿真校核工作。

从功能特性来看，这款卡钳的活塞采用不等径设计，靠近刹车片入片端的活塞直径略小于出片端，能够匹配制动过程中刹车片的磨损趋势，让整个刹车片的摩擦面受力更均匀，减少制动时的抖动问题。卡钳本体上的油路通道做了圆滑过渡处理，没有直角拐点，制动液在腔体内部流动时的阻力更小，制动压力的传递更迅速，在紧急制动工况下能够更快建立起最大制动压力。进油接口采用标准的英制管螺纹，适配多数改装车型的制动钢喉规格，无需额外制作转换接头就能完成管路连接。放气螺钉采用铜质密封垫结构，拧紧后能够保证腔体的密封性，不会出现制动液渗漏的问题。

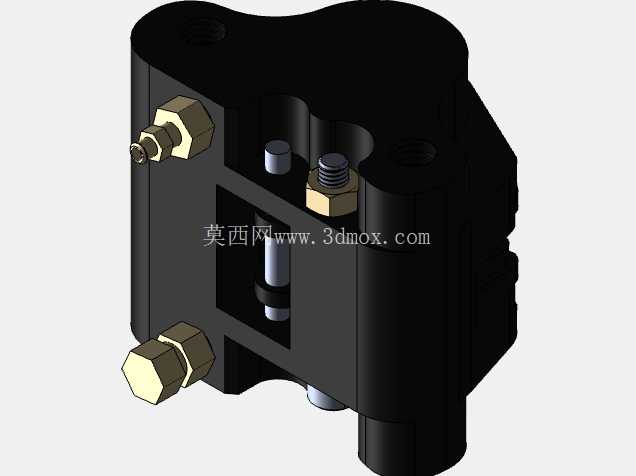

在三维建模的细节处理上，模型还原了卡钳所有的装配特征，包括活塞的端面倒角、安装孔的沉头结构、放气螺钉的六角驱动位、刹车片的摩擦片背板结构，所有特征的尺寸比例都与实际量产件一致，可直接用于制动系统的装配仿真、轮圈匹配校核、改装方案的可视化展示。对于从事汽车改装、制动系统设计的工程师来说，这类高精度的卡钳模型能够减少前期测绘的工作量，直接导入装配环境中完成干涉检查，缩短项目的前期开发周期。在实际的制动系统匹配中，还可以结合卡钳的活塞面积、制动总泵的缸径参数，计算出制动踏板的杠杆比与制动力分配系数，确保整套制动系统的匹配合理性，避免出现制动力过剩或者不足的问题。

另外，卡钳本体的散热结构设计也在模型中有所体现，本体外侧的加强筋既提升了卡钳的整体刚性，也增加了与空气的接触面积，在连续制动产生高温时，能够更快将热量传导到空气中，降低制动液的工作温度，减少制动热衰减的出现概率。卡钳与刹车片接触的端面做了平整度处理，能够保证刹车片在滑动过程中不会出现卡滞，回位顺畅，减少拖刹问题的发生。
