高性能双通风赛车制动刹车盘结构设计

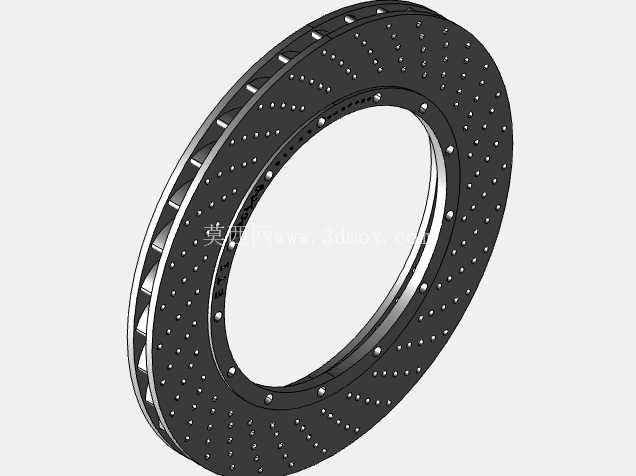

在场地赛车、高性能改装车的制动系统设计中，制动盘的热衰减控制始终是核心技术难点，连续重刹工况下制动盘表面温度可快速攀升至600℃以上，普通实心制动盘极易因热量堆积出现摩擦系数骤降、盘面热变形开裂、制动踏板脚感发软等问题，直接影响行驶安全与圈速表现。这款双通风刹车盘的设计，正是针对高负荷制动场景的散热需求开发，整体采用环形盘式结构，摩擦工作面布满规则排布的钻孔，这类钻孔并非装饰性设计，一方面可以在制动过程中快速刮除制动片表面磨下的粉尘，避免粉尘在摩擦副之间堆积形成滑移层，降低制动摩擦力；另一方面钻孔打通了盘体两侧的空气流道，车辆行驶时的迎面气流可以通过钻孔直接穿过盘体，带走摩擦产生的大量热量，相比同尺寸无钻孔的通风盘，持续制动工况下的盘面峰值温度可降低15%-20%。

从结构设计逻辑来看，这款刹车盘采用双通风腔的夹层结构，两层摩擦工作面之间通过均匀分布的径向通风筋连接，通风筋沿盘体径向呈流线型排布，并非简单的直筋结构，这种设计可以在盘体随车轮转动时，利用离心力将通风腔内的热空气快速从盘体外缘甩出，同时在盘体内缘形成负压，持续吸入外界冷空气，形成贯穿整个盘体内部的强制风冷循环，相比传统直筋通风盘，通风效率提升约30%，能够在连续十次以上的全力制动循环中，将盘面温度稳定控制在摩擦材料的最佳工作区间内，避免热衰退现象出现。盘体中心的安装法兰面采用高精度定位止口设计，安装孔位沿圆周等距分布，安装时需保证止口与轮毂轴头的配合间隙控制在0.02mm以内，避免高速制动时出现盘面跳动，引发制动抖动问题；法兰与摩擦工作面之间的过渡区域采用圆弧卸荷结构，能够有效分散制动时产生的交变应力，避免应力集中导致的盘体根部开裂问题，提升部件的疲劳寿命。

在实际装车匹配时，这款刹车盘的安装边界需要严格匹配对应车型的轮毂轴承座尺寸、制动卡钳安装距以及轮毂偏距，盘体的总厚度、摩擦面有效宽度需要与配套的制动片尺寸完全契合，避免出现制动片偏磨、摩擦面接触面积不足的问题；盘体的外径尺寸需要匹配轮圈的内径，保证盘体与轮圈辐条之间留有足够的散热间隙，避免热量直接传递至轮胎，导致轮胎异常升温、胎压异常升高。日常使用场景中，这类高性能通风刹车盘除了适配专业赛车，也可用于民用性能车的制动系统升级，相比原厂普通制动盘，能够更好地应对山路连续下坡、赛道日激烈驾驶等极端制动工况，制动响应速度更快，连续制动的稳定性更优。设计建模过程中，需要重点控制盘体的动平衡精度，所有钻孔、通风筋的排布都要沿圆周方向完全对称，避免高速转动时产生离心振动，同时盘体的两个摩擦工作面的平面度需要控制在0.01mm以内，两端面的平行度公差不超过0.008mm，保证制动时制动片与盘面能够完全贴合，不会出现局部接触导致的制动力矩波动。摩擦面的钻孔边缘做了微小的倒角处理，避免钻孔边缘的锐角刮伤制动片表面，同时也能减少制动过程中产生的异响，提升制动平顺性。不同于普通民用车辆采用的铸铁实心盘，这款双通风结构的刹车盘在材料选型上通常采用高碳铸铁材质，兼具良好的导热性能与摩擦系数稳定性，高温下的抗热变形能力更强，能够承受更高的制动负荷，结构设计上的通风优化也让其在同等重量下，散热效率远优于同尺寸的实心制动盘，是高性能制动系统中不可或缺的核心部件。
