自行车中轴压入式轴承专用拆卸工装

在自行车整车装配、门店售后维修以及个人玩家DIY维护场景中，压入式中轴的拆卸一直是容易损伤车架五通、轴承外圈的操作难点，这款针对6805规格压入式BB92中轴设计的拆卸工具，正是为解决这一实际工程痛点开发的专用工装。不同于传统敲击式拆卸容易造成轴承偏载、五通漆面磕碰甚至碳纤维车架应力开裂的问题，这款拆卸器采用同轴拉拔的受力结构，整套工装的核心受力件采用同轴度公差控制在0.02mm以内的回转结构设计，工作时拉拔螺杆的轴线与轴承内圈、中轴安装孔的轴线完全重合，避免拆卸过程中出现偏载力矩，从根源上降低拆装作业对车架和轴承的损伤风险。

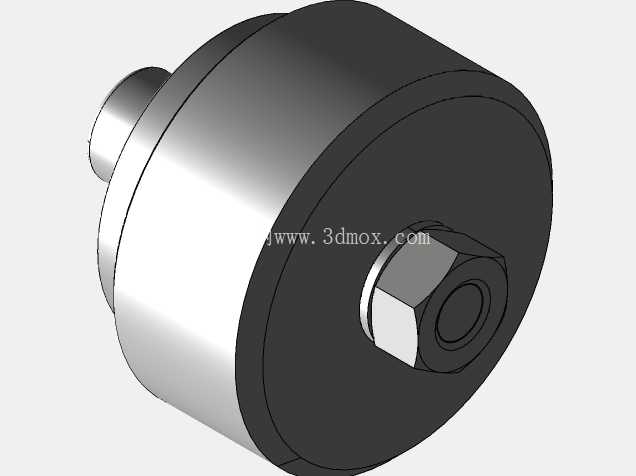

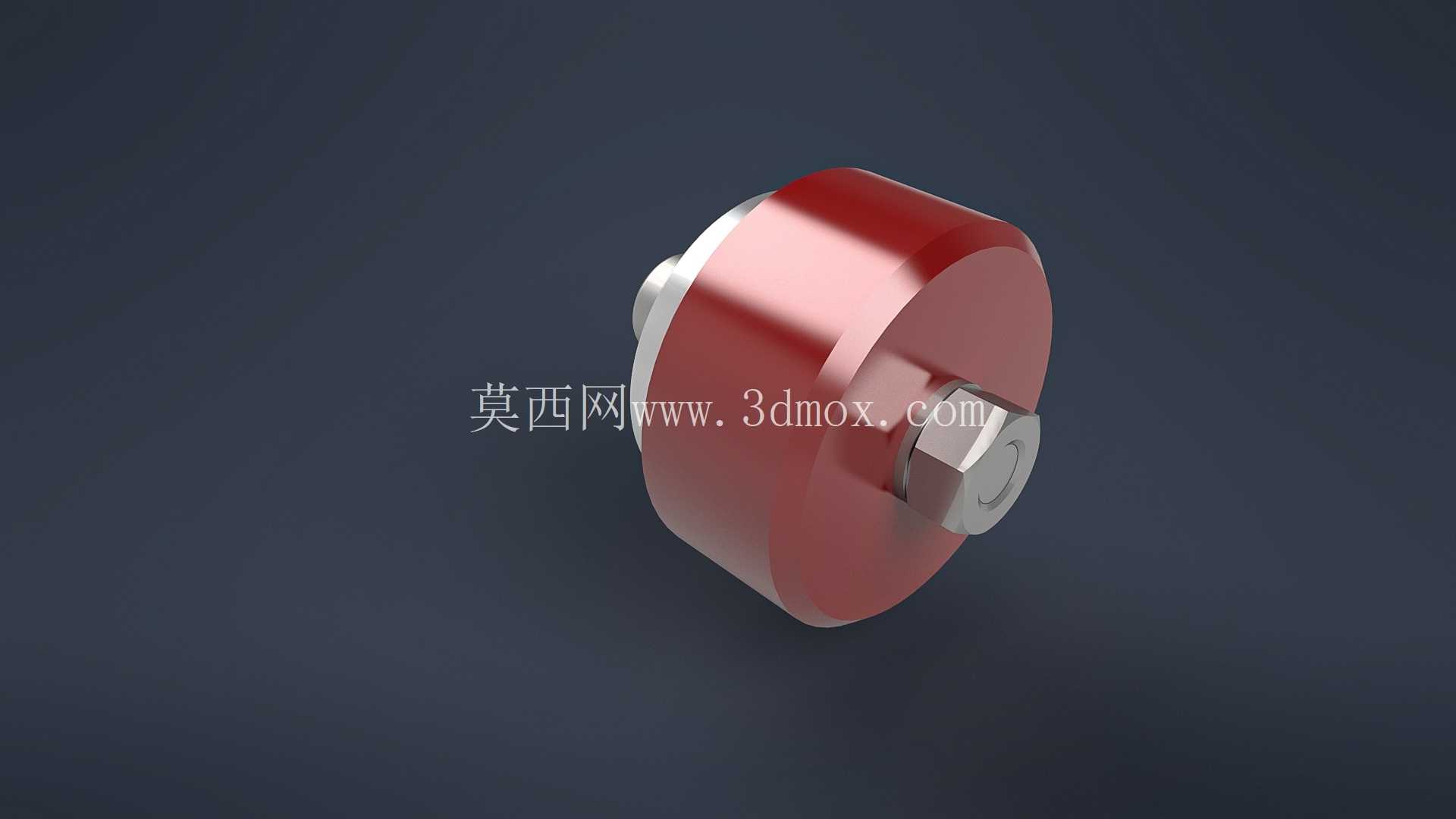

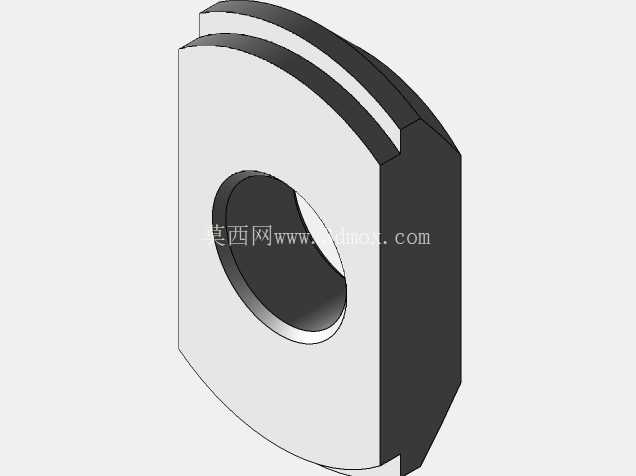

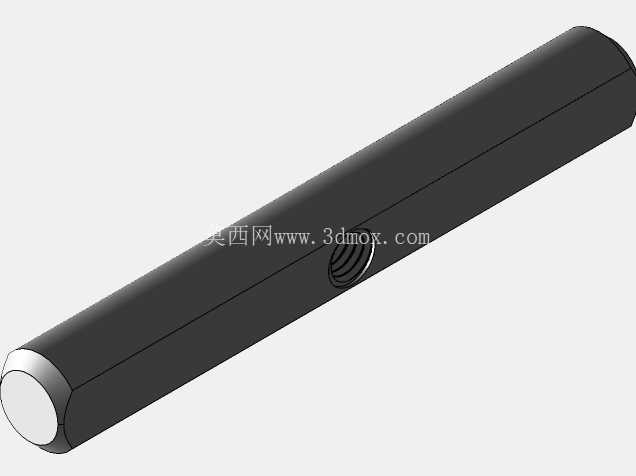

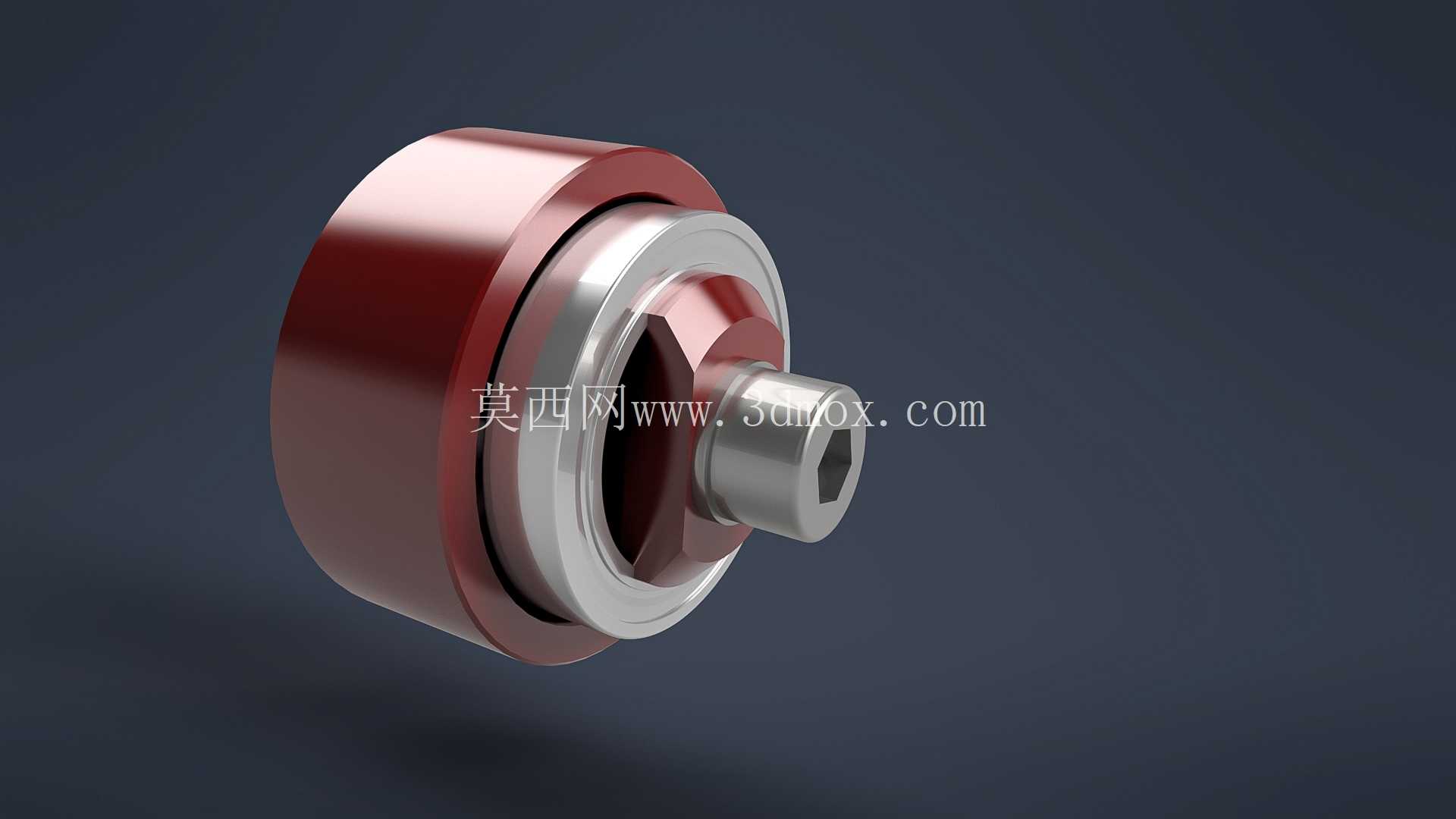

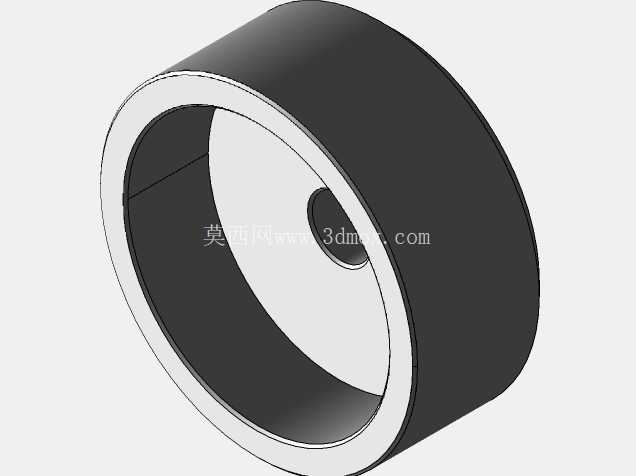

从结构设计逻辑来看，整套拆卸器分为三个核心功能部分：与轴承内圈端面贴合的承力座、传递拉拔力的M8x40mm传动螺钉、以及抵靠在车架五通端面的支撑挡圈。承力座的外圈做了与6805轴承内圈尺寸匹配的台阶定位，台阶高度控制在2.3mm，刚好能够卡入轴承内圈的端面台阶，不会接触到轴承的保持架和滚动体，确保拉拔力完全作用在轴承内圈的刚性受力面上，避免拉拔过程中造成轴承滚动体压痕、保持架变形的问题。传动螺钉采用标准M8粗牙螺纹，螺距1.25mm，螺纹有效长度40mm，既能够满足BB92规格五通86.5mm宽度加上轴承厚度的行程需求，又不会因为螺杆过长导致工装收纳不便，螺钉的头部设计有内六角驱动位，可以使用常规的6mm内六角扳手进行操作，不需要配备特殊规格的专用工具，适配维修场景下的通用工具配置。支撑挡圈的端面做了平面度0.01mm的精磨处理，与车架五通端面接触的位置做了R1.5的圆角过渡，避免硬接触刮伤五通的漆面或者碳纤维材质的表层，挡圈的中心孔直径比M8螺杆大0.5mm，既保证螺杆能够顺畅穿过，又能起到径向定位的作用，保证拉拔过程中螺杆始终处于同轴位置。

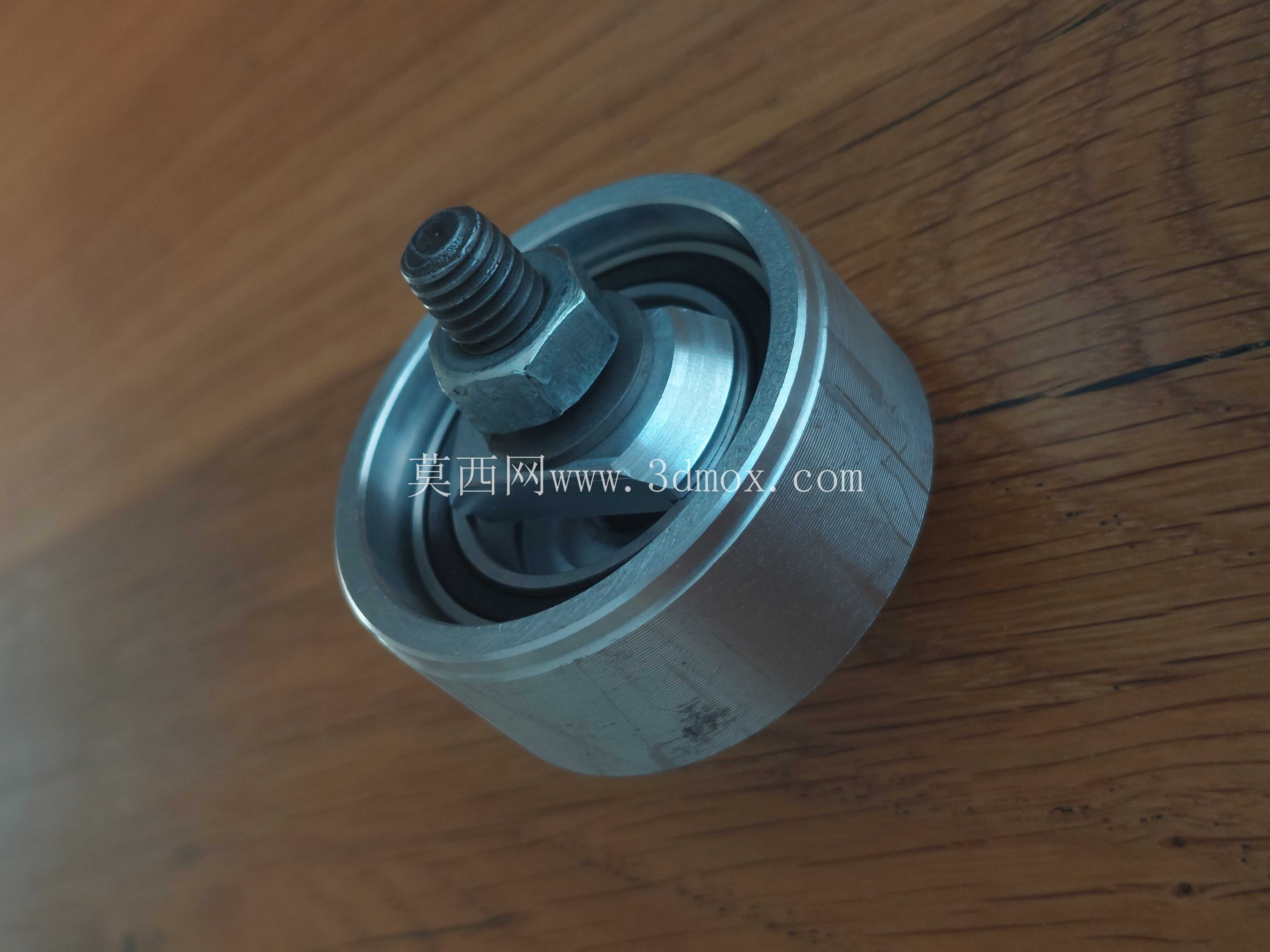

从安装边界和适配尺寸来看，这款拆卸器的承力座最大外径为25mm，刚好适配6805轴承25mm的内圈外径，支撑挡圈的外径为42mm，能够覆盖BB92中轴五通41mm的安装孔外径，确保支撑力能够均匀作用在五通的端面实体区域，不会压到安装孔的边缘薄壁位置。整套工装的最大外轮廓直径不超过45mm，操作时不需要额外的操作空间，即使是后下叉、立管结构比较紧凑的车架，也能够顺利放入安装位置，不会出现工装与车架结构干涉的问题。在实际使用过程中，只需要先将承力座从中轴的一侧放入，卡入6805轴承的内圈端面，再将支撑挡圈套在传动螺杆上，从另一侧将螺杆旋入承力座的中心螺纹孔，缓慢拧紧螺钉，就可以通过螺杆的拉力将轴承平稳地从中轴安装孔中拉出，整个过程不需要敲击，单人单手即可操作，拉拔力可以通过螺钉的拧紧力矩精准控制，对于铝合金、碳纤维等不同材质的车架都能安全使用。

不同于通用型的三爪拉马，这款专用拆卸器不需要调整卡爪位置，也不会出现卡爪滑脱的问题，针对6805轴承和BB92中轴的尺寸做了完全的适配，定位精度更高，受力更均匀。在车店的批量维修作业中，使用这款工装可以将单颗中轴轴承的拆卸时间从传统敲击法的15分钟以上缩短到2分钟以内，同时能够将拆装过程中的轴承损伤率、车架损伤率降到几乎为零，即使是没有太多维修经验的新手操作者，也能够按照操作流程完成中轴轴承的拆卸作业，不会因为操作不当造成零件报废。在结构细节上，所有与轴承、车架接触的端面都做了去毛刺处理，承力座和支撑挡圈采用高强度合金钢材质，经过调质处理后硬度达到HRC32-36，既保证足够的结构强度，不会在拉拔过程中出现变形断裂的问题，又不会因为硬度过高刮伤接触的零件表面。传动螺钉采用8.8级高强度标准件，螺纹经过表面氧化处理，防锈性能好，反复拆装使用也不会出现螺纹滑牙的问题，整套工装没有易损件，正常维护使用可以达到数千次的作业寿命，完全满足专业车店、俱乐部以及个人玩家的长期使用需求。
