自行车变速器拨链器吊装支架结构设计

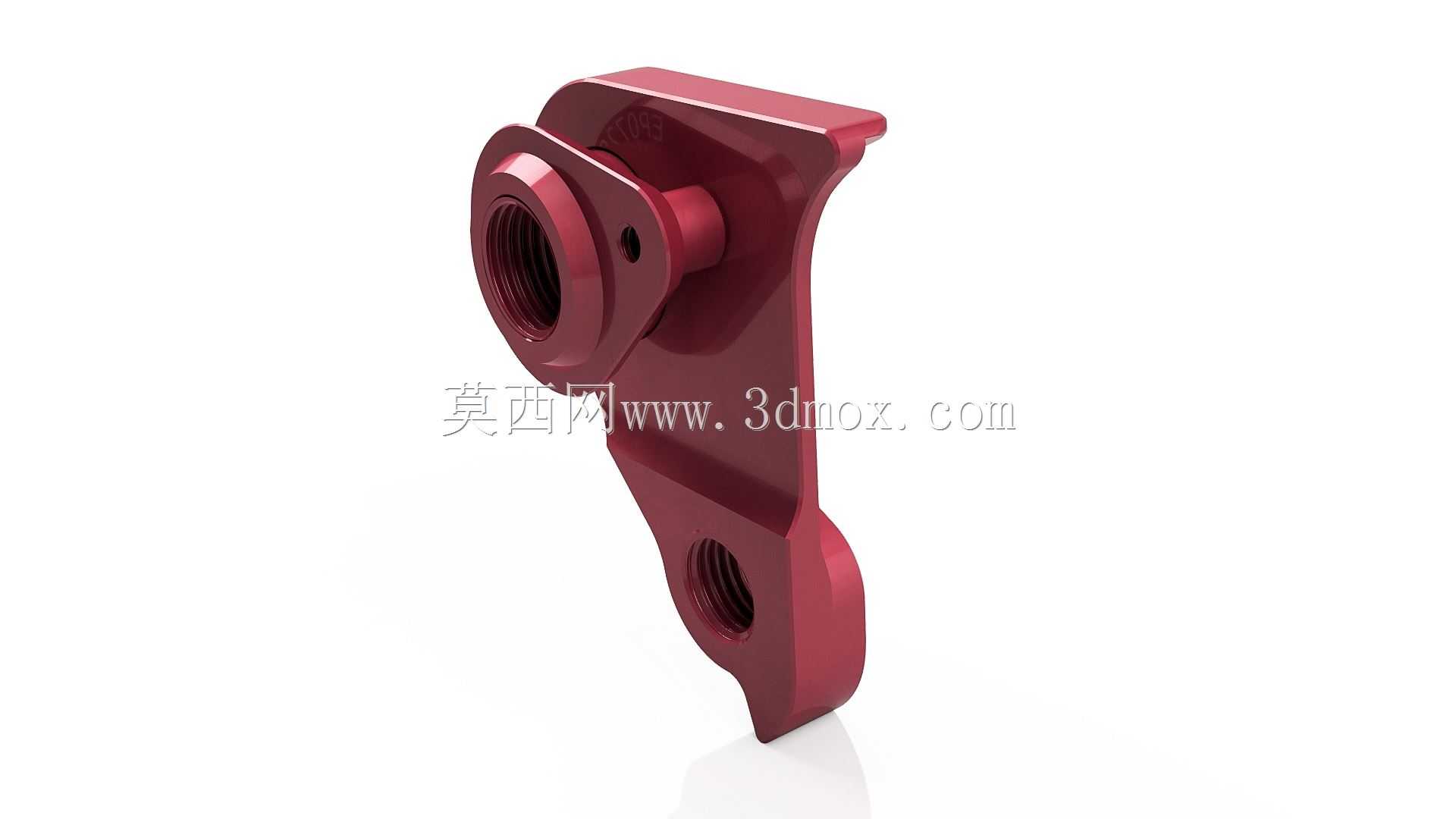

　　在自行车变速传动系统的实际装配场景中，后拨链器的安装定位精度直接决定了变速动作的顺畅度与链条运行稳定性，这类吊装支架作为连接车架尾勾与拨链器本体的核心承载构件，需要同时满足安装定位精度、结构抗冲击强度与轻量化的多重要求。从结构设计逻辑来看，该构件采用一体化异形钣金冲压成型结构，整体轮廓根据车架后三角的安装空间做了适配性修型，避免与后轮辐条、飞轮组以及链条运动轨迹产生干涉。构件上共设置三处功能孔位，其中大尺寸轴承安装孔用于容纳拨链器的旋转枢轴，孔位周边做了加厚翻边处理，提升枢轴配合面的接触刚度，抵消变速过程中拨链器反复摆动产生的交变载荷；上方的小孔位用于装配2Nm额定扭矩的锁紧固定螺丝，安装时需严格按照扭矩要求锁紧，

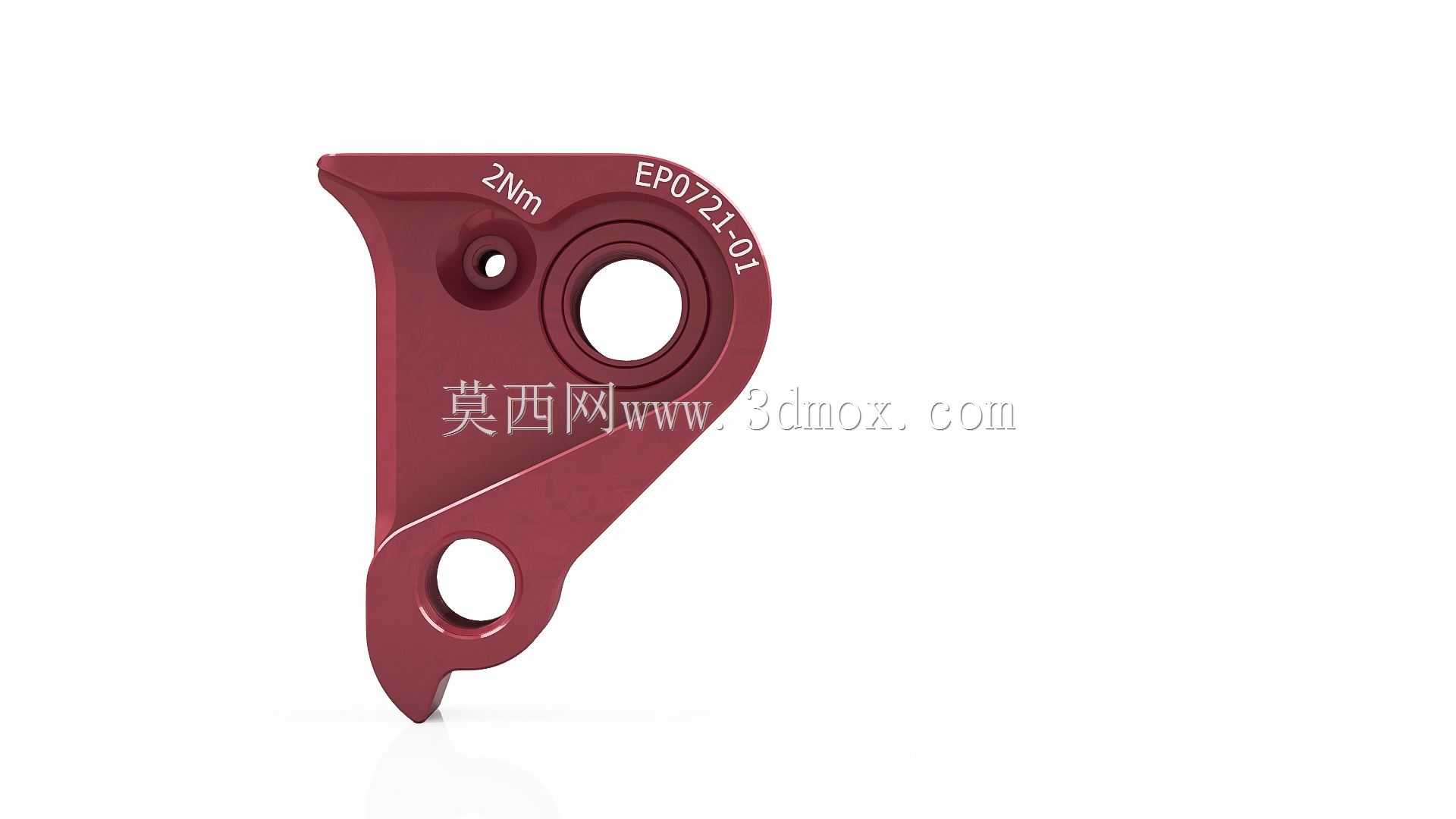

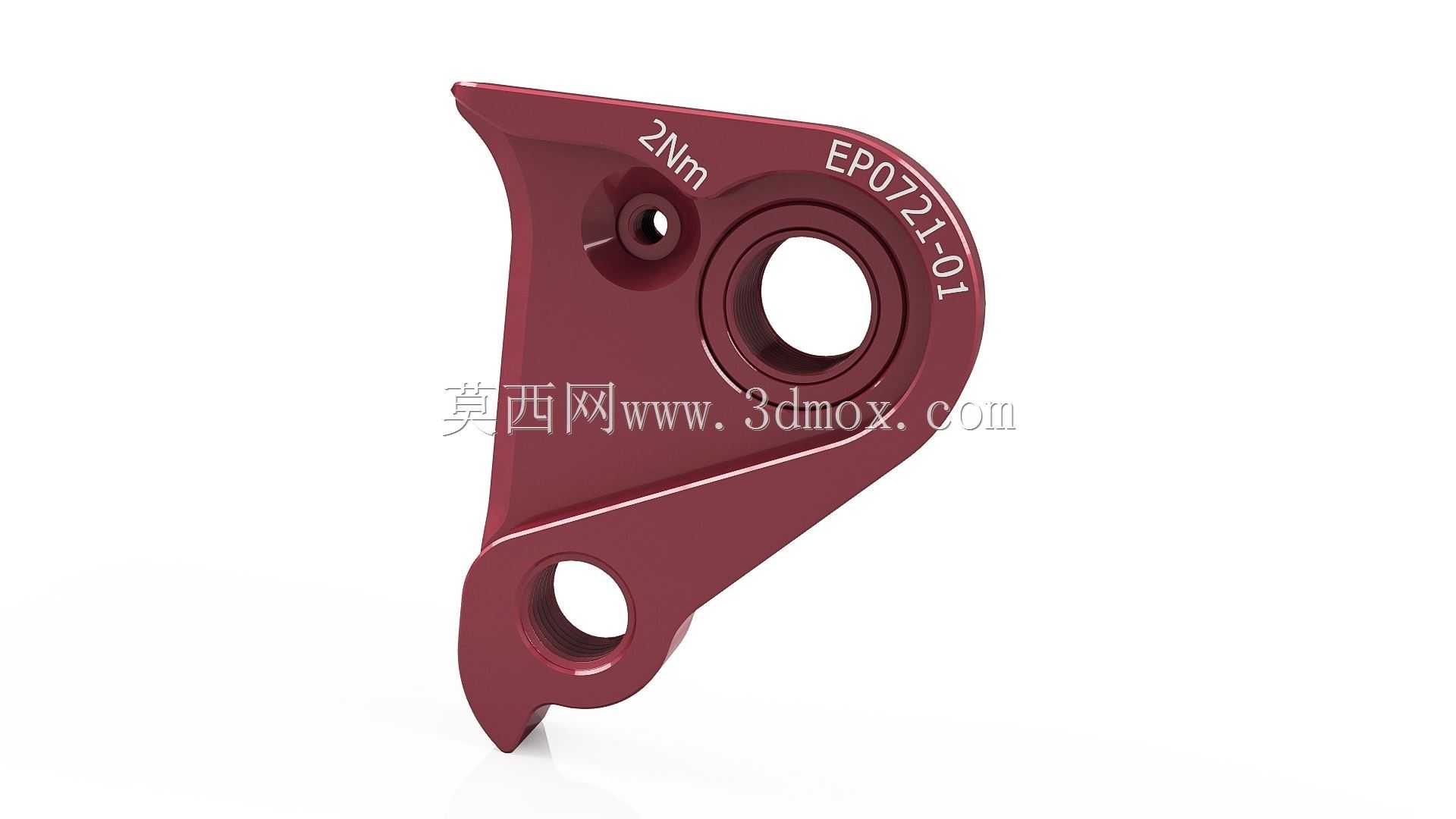

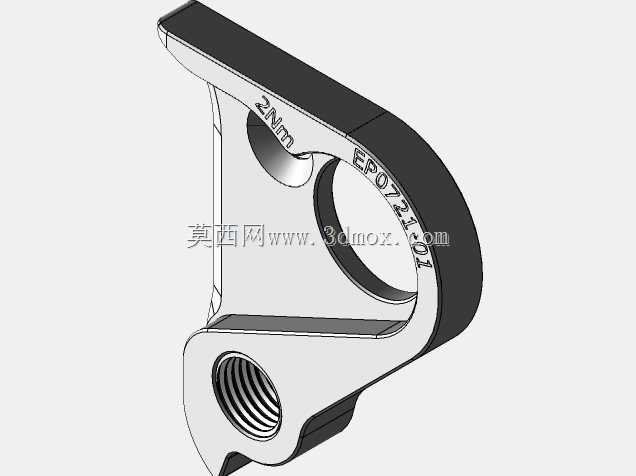

　　避免螺丝滑牙或者支架受力变形；下方的通孔则用于与车架尾勾的定位销配合，实现支架在车架上的精准定位，消除装配累计误差。构件表面的标识刻印清晰标注了零件编号与锁紧扭矩参数，方便装配与售后维护环节快速识别零件规格与安装要求。从安装边界来看，该支架适配M12x1、M10x1、M4三种规格的螺纹连接，对应不同品牌型号的后拨链器安装接口，可兼容多速别山地车、公路车的后变速系统装配需求。在实际使用场景中，自行车骑行过程中遇到颠簸路面或者意外摔车时，该支架会作为缓冲吸能的易损构件优先变形，避免冲击力直接传递给车架后三角或者拨链器本体，降低核心部件的损坏概率，因此在材料选型上通常选用高强度铝合金材质，经过热处理后具备足够的屈服强度，

　　同时兼顾轻量化需求，不会额外增加整车重量。设计过程中需要重点校核孔位之间的位置度公差，确保拨链器安装后导轮与飞轮片的平行度符合变速系统的调校要求，若孔位位置偏差超过0.1mm，就会出现变速跳档、链条异响、变速不准等问题；同时支架的边缘做了圆角钝化处理，避免尖锐边角在装配或者骑行过程中划伤线管、车胎或者骑行者肢体。从受力角度分析，该支架在正常骑行时需要承受拨链器张紧链条产生的持续拉力，在变速瞬间还会承受拨链器横向移动的冲击力，摔车时则需要承受侧向的撞击载荷，因此结构上在三个孔位之间设置了连续的加强筋结构，沿着应力传递路径分布，在不增加壁厚的前提下提升整体结构的抗扭与抗弯强度，避免支架在受力时出现不可逆的塑性变形。在三维建模过程中，

　　需要重点还原各安装孔的配合公差、翻边结构的尺寸参数以及整体轮廓的曲面造型，确保模型导入装配环境后可以直接完成虚拟装配验证，检查与周边零部件的干涉情况，为后续的冲压模具设计、数控加工或者3D打印样件制作提供精准的数模依据。对于自行车维修与改装场景而言，这类支架属于常见的替换配件，不同品牌车型的尾勾支架尺寸存在细微差异，建模时精准还原各安装位的尺寸参数，可以帮助维修人员快速匹配对应车型的替换件，也能为定制改装场景下的个性化支架设计提供参考基准。
