麦克纳姆轮全向移动底盘结构设计方案

这款全向移动底盘采用麦克纳姆轮作为行走执行部件，依托轮体周边斜向排布的从动辊子结构，可实现平面内任意方向的移动动作，包括直行、横移、斜行、原地零半径回转，无需预留传统转向机构的回转空间，对狭小作业场景的适配性极强，常见于仓储物流的物料转运、教学实训的机器人开发平台、轻型自动化产线的工位接驳、巡检设备的搭载基座等场景，能在通道宽度有限、工位排布紧凑的环境下完成精准位移作业。

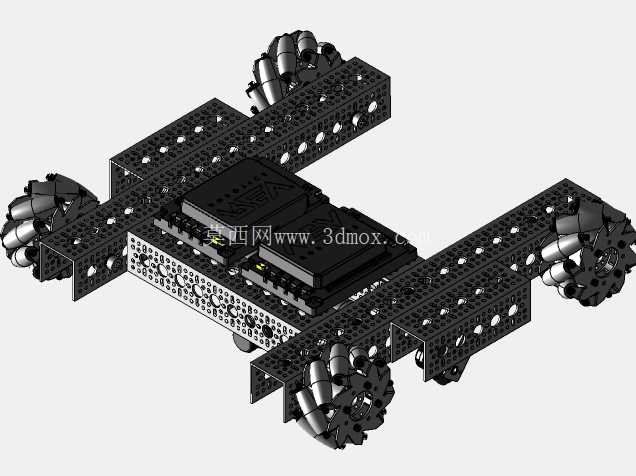

整体承载框架采用多孔铝型材拼接搭建，型材表面的等距安装孔位沿型材长度方向均匀排布，无需额外打孔攻丝即可完成各功能部件的固定安装，装配过程可灵活调整各部件的安装位置，后期拓展加装传感器、上层载板、功能模组时也无需对主框架做破坏性改动。框架采用分层布局设计，下层预留轮组与传动部件的安装空间，中层设置控制硬件的安装区域，上层可根据实际搭载需求加装载货平台、机械臂基座或者检测设备支架，各层之间的连接位置预留了充足的走线空间，避免动力线与信号线交叉干扰。

传动系统针对前期版本的使用反馈做了针对性优化，调整了前后驱动链的长度配比，缩短前侧驱动链长度以减少前侧传动的悬伸量，降低高速运行时链条的抖动幅度，加长后侧驱动链的同时，将里程检测传感器的安装位置移至后部的9孔U型槽内，该位置远离轮组运行时带起的灰尘与碎屑区域，可减少异物附着对检测精度的影响，同时优化了传感器的走线路径，避免线缆与运动部件发生剐蹭。同步带传动部分将HTD皮带的宽度从3毫米提升至5毫米，有效提升了传动带的抗拉强度与负载传递能力，可承受更大的瞬时启动扭矩，降低高负载工况下皮带跳齿、断裂的失效概率，适配更大重量的搭载需求。

轮组安装位采用对称式布局，四个麦克纳姆轮分别布置在底盘框架的四个角端，每个轮组的安装座都设置了腰型调节孔，可通过调整安装座位置实现传动链张紧度的微调，无需额外加装张紧轮即可保证传动系统的啮合精度，减少传动回程间隙。安装边界方面，框架的长宽尺寸严格匹配常规仓储通道的最小通行宽度要求，整体高度控制在低位，降低整机重心高度，提升横移、斜行动作时的运行稳定性，避免重心过高导致的侧翻风险。各驱动电机的安装位与轮轴保持同轴度设计，安装面经过铣平处理，保证电机输出轴与轮轴的同轴度公差控制在合理范围内，减少运转时的偏心振动。

电气安装区域设置在框架中部的封闭安装位，周边预留了散热间隙，控制板、驱动模块等硬件可通过型材孔位直接固定，安装孔位兼容主流的开源控制硬件与工业级驱动模块尺寸，无需额外制作转接板。底部框架的边缘做了倒角处理，避免装配与维护过程中尖锐边角划伤操作人员，同时在轮组周边预留了挡泥板的安装孔位，可根据使用场景加装防护挡板，阻挡运行过程中带起的杂物进入传动区域。

在实际工况适配中，该底盘可根据搭载设备的重量调整型材的壁厚规格，基础版本采用常规壁厚铝型材即可满足20公斤以内的搭载需求，重载场景可更换更高强度的型材规格，同时匹配对应功率的驱动电机与更高强度的传动部件。全向移动的特性使其在密集排布的仓储货架之间、空间有限的实训实验室内、需要精准对位的产线工位旁都能顺畅完成位移作业，无需预留传统底盘转向所需的额外空间，空间利用率相比传统差速转向底盘提升40%以上。传动系统的优化设计也降低了后期维护的频率，皮带与链条的张紧调整可通过腰型孔快速完成，无需拆解大量结构件，日常维护仅需定期清理传动部件表面的杂物、检查紧固件的松紧度即可，维护难度较低。
