麦克纳姆轮全向移动机器人底盘结构

这套全向移动底盘结构，核心采用四组麦克纳姆轮作为行走执行部件，可在狭小作业空间内完成前进、后退、横移、斜行、原地零半径回转等全向动作，适配仓储物流分拣、产线物料转运、巡检作业、教育科研实训等多类场景，无需预留传统轮式底盘所需的转弯半径，能在通道宽度仅比自身轮廓宽100mm的狭窄环境内灵活穿行，大幅提升空间利用率。

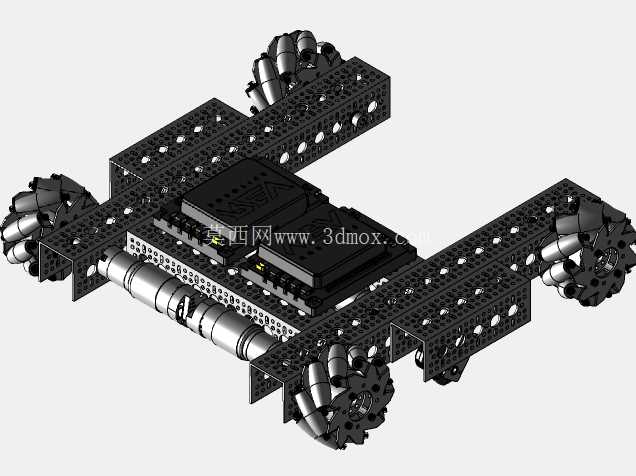

底盘主体框架采用多孔铝型材拼接搭建，型材表面的等距安装孔位可兼容各类传感器、上层负载支架、控制模块的快速装调，无需额外打孔攻丝，装配时可根据实际负载需求灵活调整型材拼接位置，拓展性较强。行走轮组采用对称布局，四个麦克纳姆轮的辊子角度按标准全向运动逻辑排布，每个轮组独立连接传动部件，可通过差速控制实现不同方向的运动输出，辊子外层采用聚氨酯包胶材质，在平整环氧地坪、硬质PVC地面、水磨石地面都能保持足够的抓地力，同时不会刮伤作业地面。

传动系统采用皮带传动方案，本次迭代版本将皮带厚度从3mm提升至5mm，可传递更大的扭矩，适配10-30kg的上层负载需求，传动过程中具备一定的缓冲吸震能力，可抵消地面微小颠簸带来的传动冲击，同时移除了原有结构中冗余的连接部件，减少了不必要的传动间隙，提升了运动响应精度。驱动电机沿底盘纵向中轴线对称布置，电机输出轴通过带轮与轮组连接，整体重心落在底盘几何中心位置，避免急启停、横移过程中出现侧倾风险。

底盘上层预留了标准化的控制模块安装位，可直接固定主控板、驱动板、电源模块等电控部件，布线空间沿型材内侧的槽道布置，可将所有线束隐藏在型材槽内，避免运动过程中线束剐蹭轮组或外部障碍物。底盘整体安装边界充分考虑了通用负载的适配需求，上层安装平面的孔位间距符合常用机器人上层支架的安装标准，可直接搭载机械臂、储物载台、检测传感器组等不同功能模块，无需额外制作转接板。

在结构设计过程中，充分考虑了日常维护的便捷性，皮带张紧结构采用可调式安装座，无需拆解整个轮组即可完成皮带的张紧调整与更换；轮组与传动轴之间采用快拆式连接结构，当辊子出现磨损时，可快速单独更换单个麦克纳姆轮，无需拆解整个传动链路。框架连接部位采用高强度角件加固，在承受偏载时可保证整体框架的形变量控制在0.5mm以内，避免因框架变形导致皮带轮错位、传动卡顿等问题。

实际应用中，这类全向底盘可根据使用场景搭配不同的上层模块，比如在仓储场景搭配载物平台与二维码识别模块，即可实现物料的自动定点转运；在巡检场景搭配摄像头与气体检测模块，可完成设备间的窄通道巡检作业；在教育场景下，开源的结构设计可作为机器人运动学教学的实操载体，方便学习者理解全向运动的控制逻辑与机械结构原理。底盘的离地间隙设置为15mm，可顺利通过车间地面常见的5mm以内的接缝、微小凸起，不会出现卡滞情况，同时较低的重心也保证了高速运动过程中的稳定性。
