麦克纳姆轮全向移动机器人底盘结构

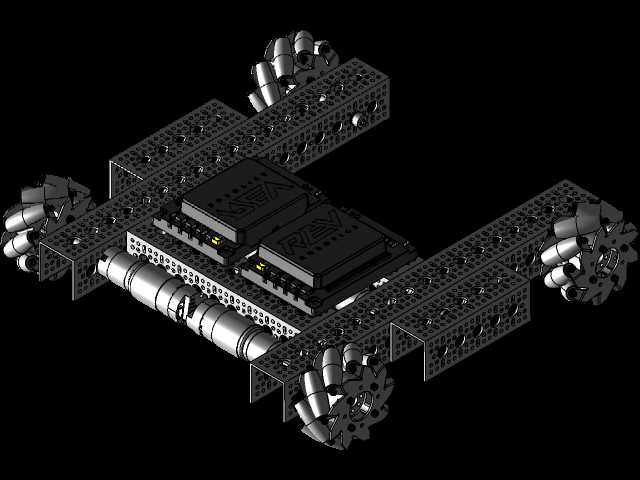

这款全向移动底盘采用麦克纳姆轮作为行走执行部件，可在狭小作业空间内完成前进、横移、斜行、原地旋转等全向动作，适配仓储物流分拣、车间物料转运、教学实训机器人开发、巡检设备搭载等多类场景，无需预留大半径转向空间，能在通道宽度有限的流水线旁、货架间隙中灵活穿行。底盘主体框架采用多孔铝型材拼接搭建，型材表面的等距安装孔可兼容不同规格的搭载模块固定需求，用户可根据实际使用场景加装机械臂、视觉检测模组、载物料架、传感器支架等拓展部件，无需额外在型材上打孔攻丝，大幅缩短二次开发的装配周期。轮组安装支座处集成了滚珠轴承固定结构，将轴承直接压装在支座定位槽内，轮轴与轴承内圈过盈配合，可降低轮组转动过程中的径向窜动，减少行走时的轮体晃动与传动阻力，提升底盘移动的平稳性；该轴承布置方式将轮组的安装位置向底盘外侧小幅偏移，使得底盘中心靠前区域的预留空间有所收窄，在布置上层控制模块、电池组时需要注意避让该区域的安装边界，避免部件与轮组传动结构产生运动干涉。底盘上层预留了两层控制元件安装位，可固定双路驱动控制板、电源管理模块等核心电控部件，安装位的孔位与常规工业级控制板的安装孔距匹配，接线空间充足，可容纳驱动线、编码器线、电源线的走线与固定，线束可沿铝型材的槽道布置，通过线卡固定避免行走过程中线束拖拽磨损。四个麦克纳姆轮采用对称式布置，辊子的偏置角度经过匹配校准，可保证各轮的速度矢量合成后符合全向移动的运动学要求，轮体与型材框架之间预留了足够的减震间隙，即使在地面存在小幅不平整的车间环境中，也能保证四个轮体同时接触地面，避免出现单轮悬空导致的动力流失、行走跑偏问题。底盘的整体安装边界经过紧凑化设计，在保证轮组转动空间、电控元件安装空间的前提下尽可能压缩整体外形尺寸，可适配小型AGV、教育竞赛机器人、室内巡检机器人的搭载需求，框架的拼接位置采用角件与螺栓紧固，连接强度可满足常规搭载重量下的行走冲击要求，长期运行不会出现框架松动变形的问题。
