带MK8挤出机V轮导向3D打印机框架设计

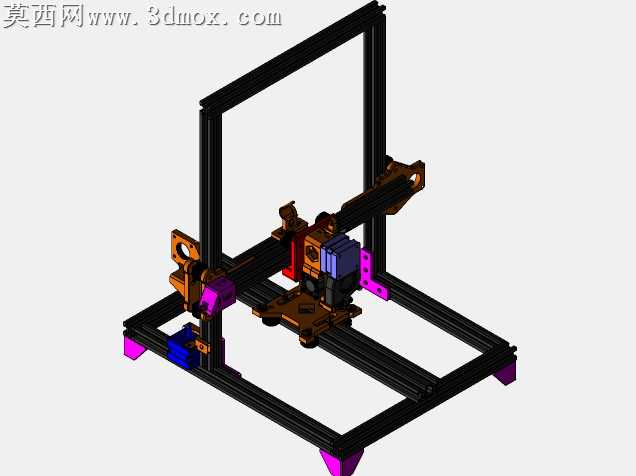

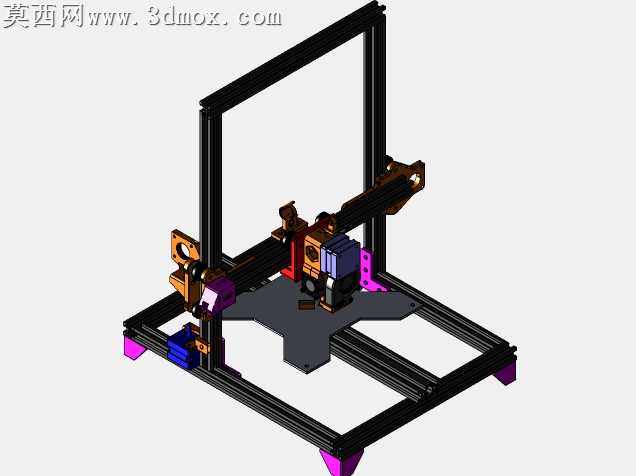

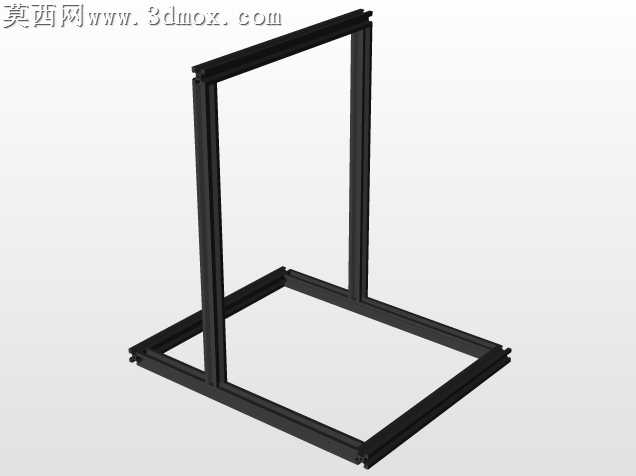

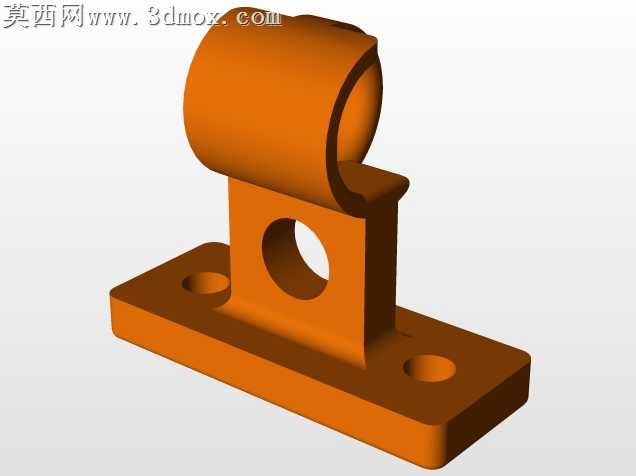

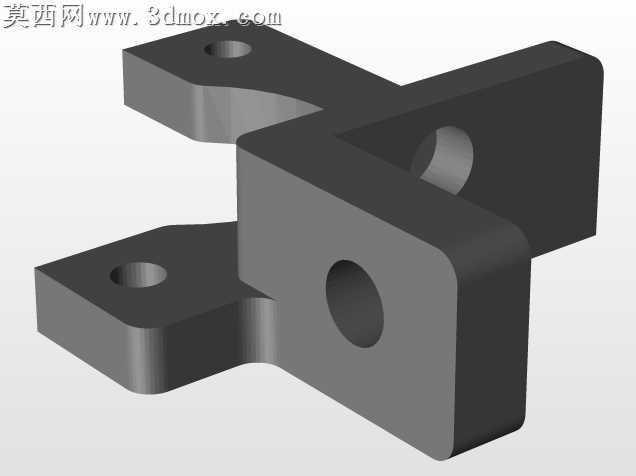

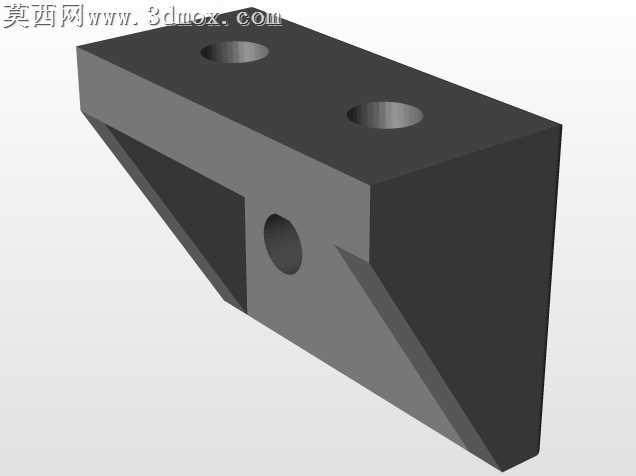

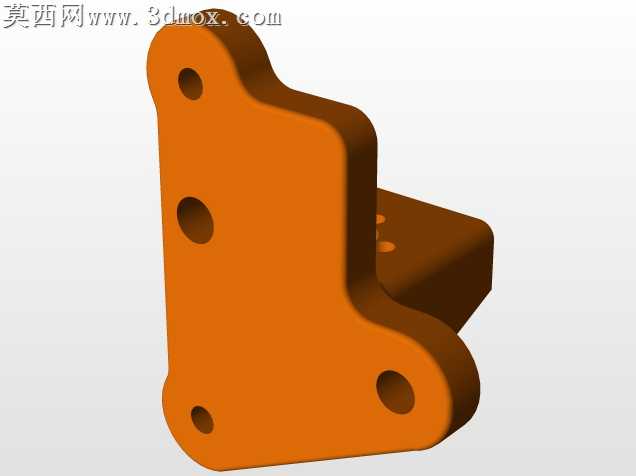

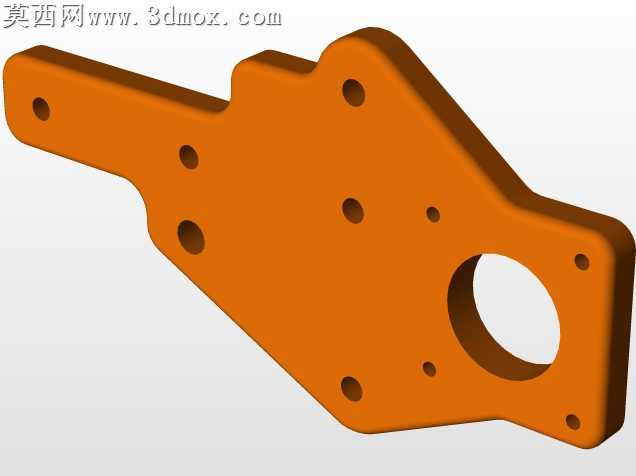

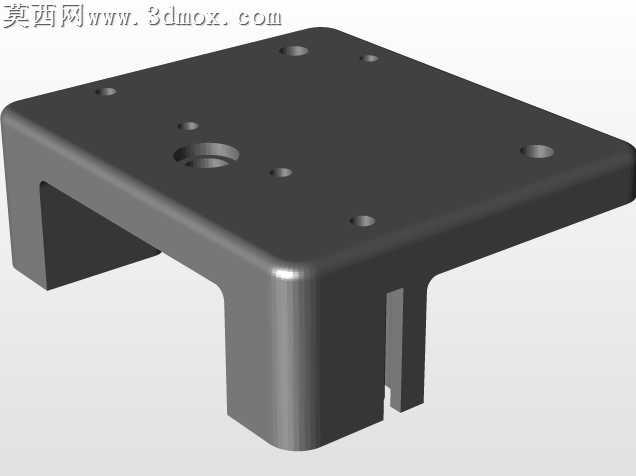

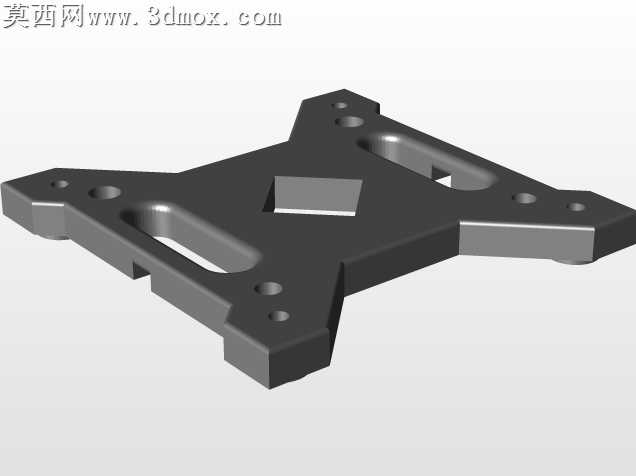

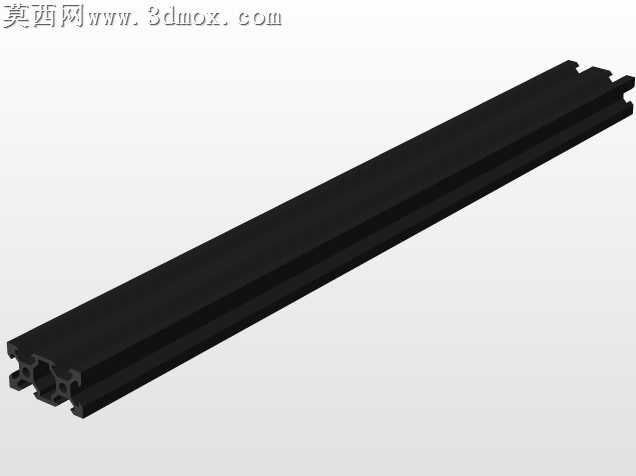

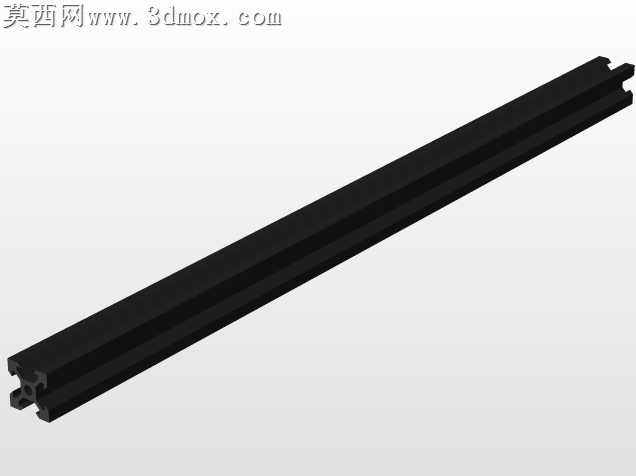

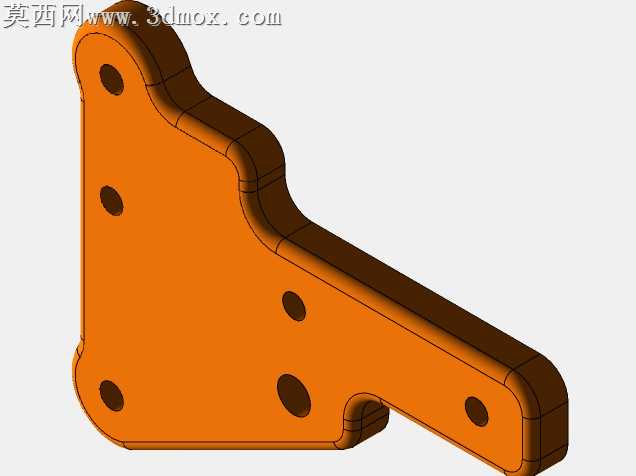

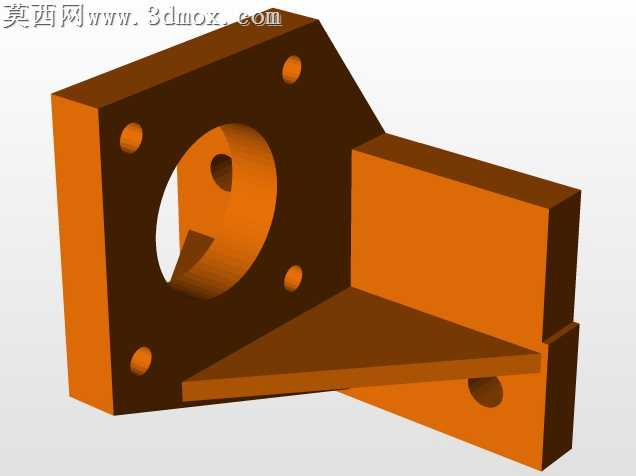

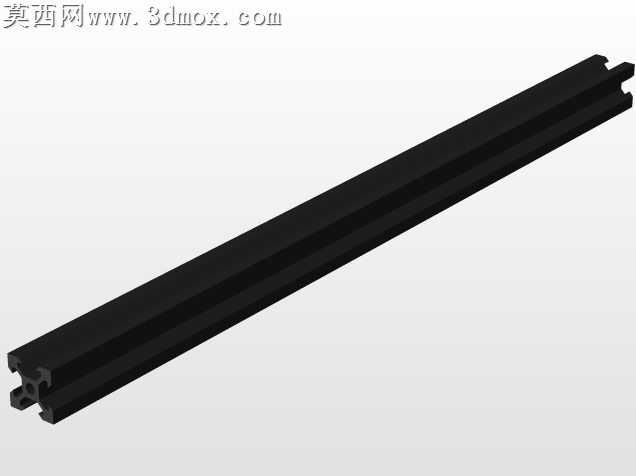

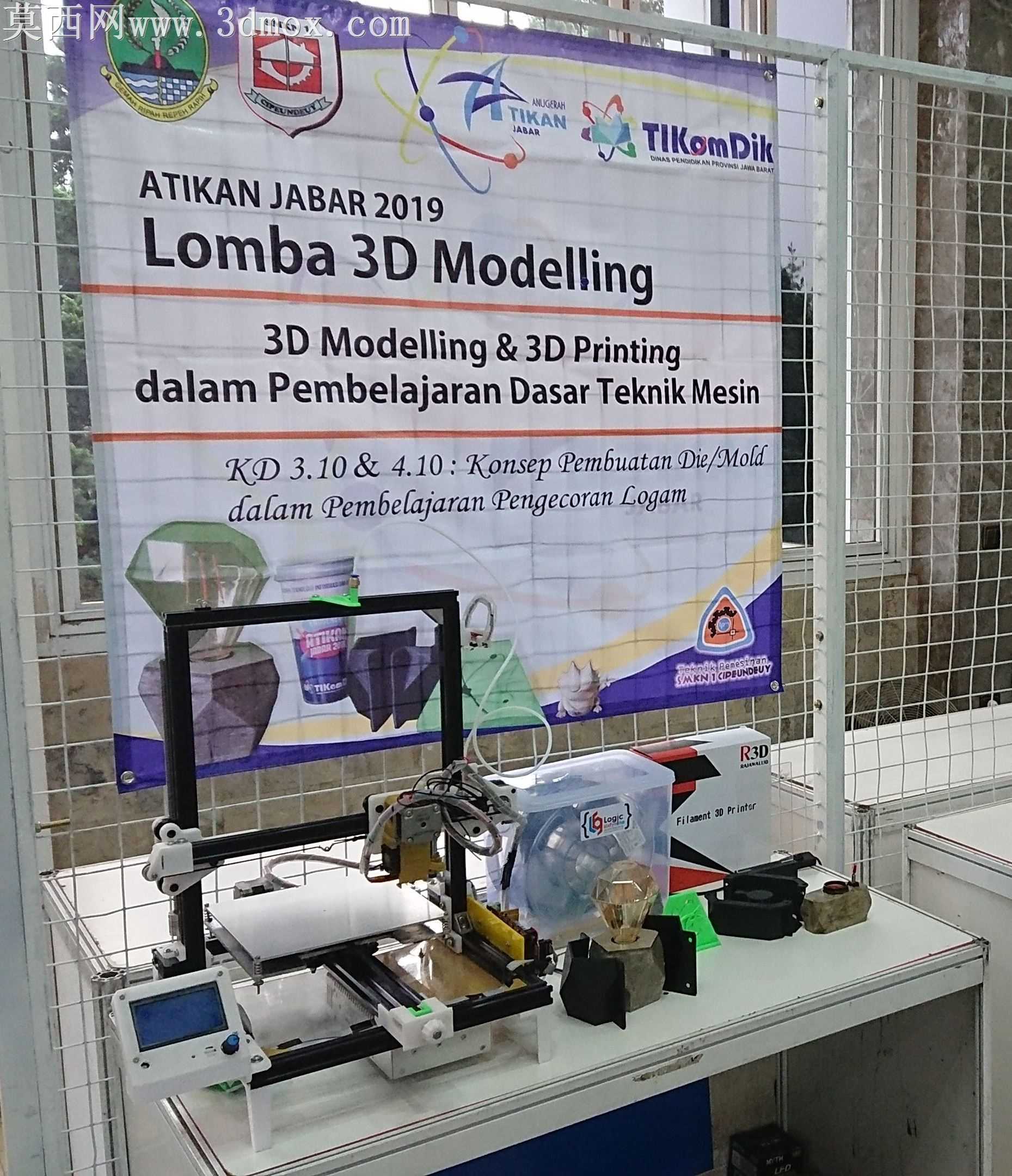

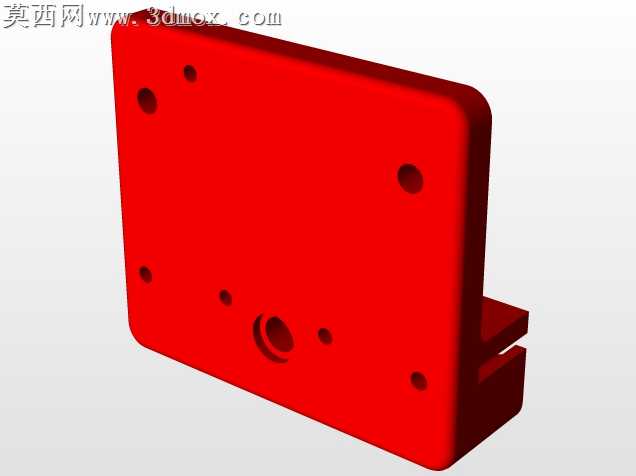

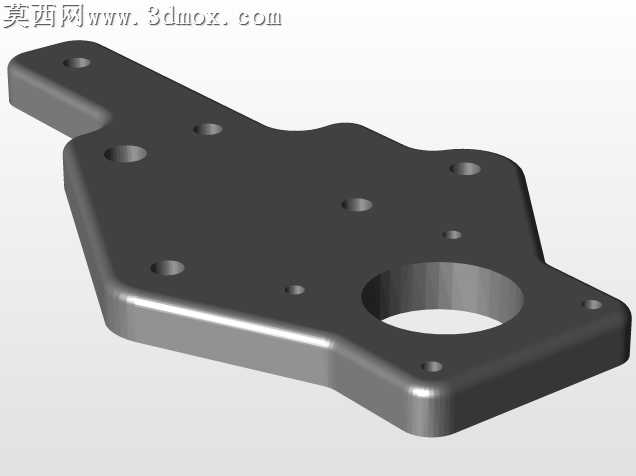

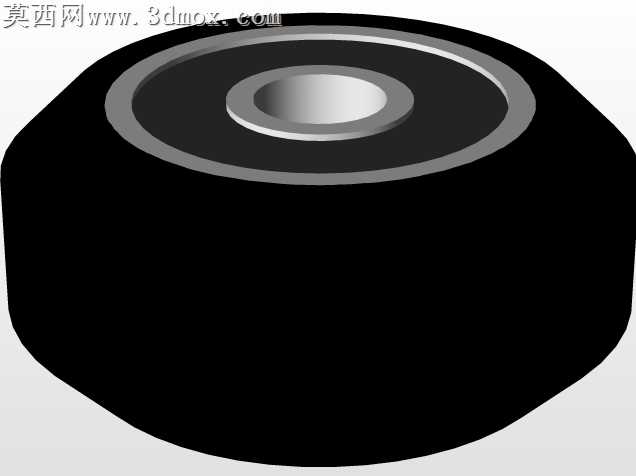

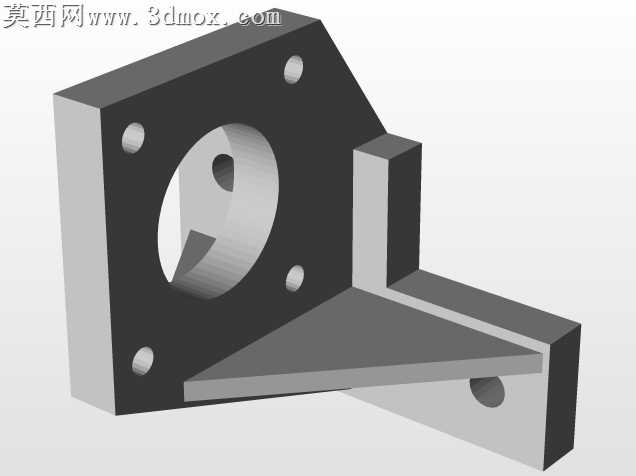

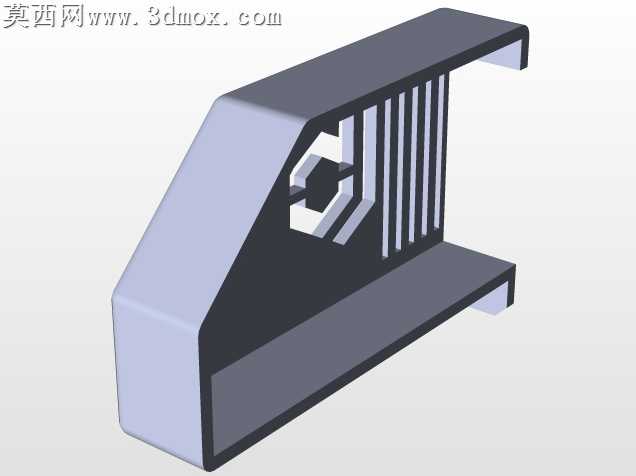

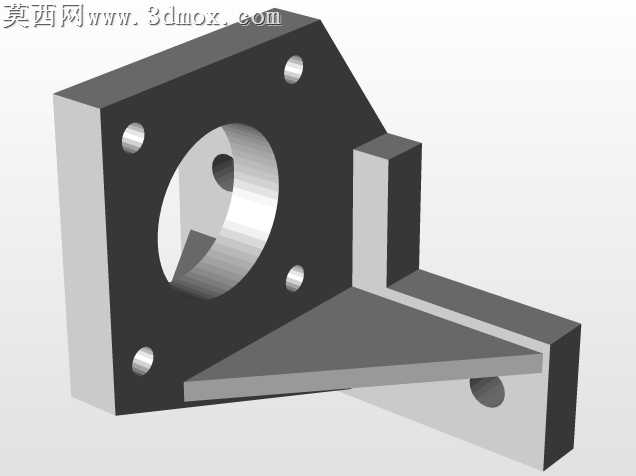

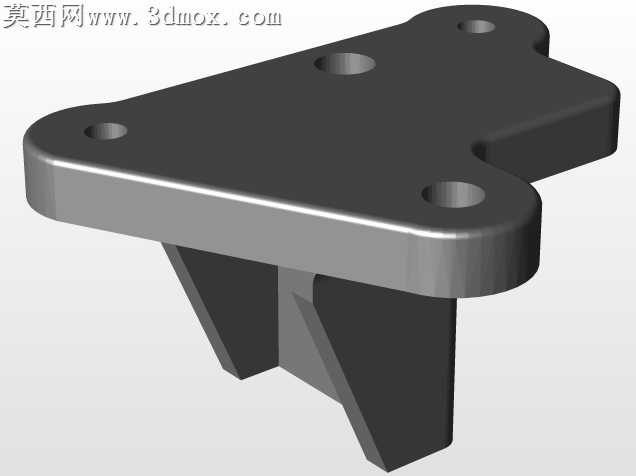

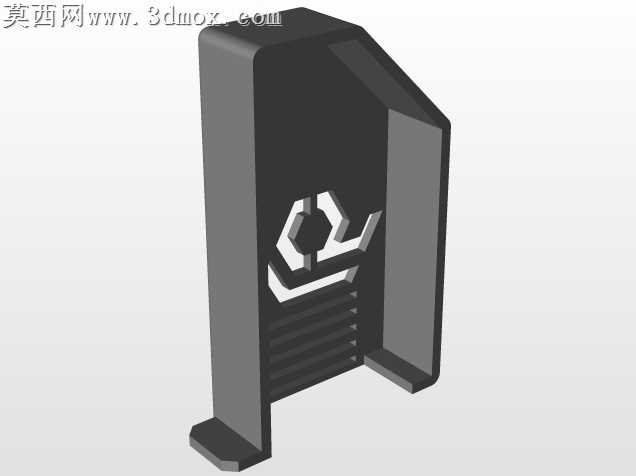

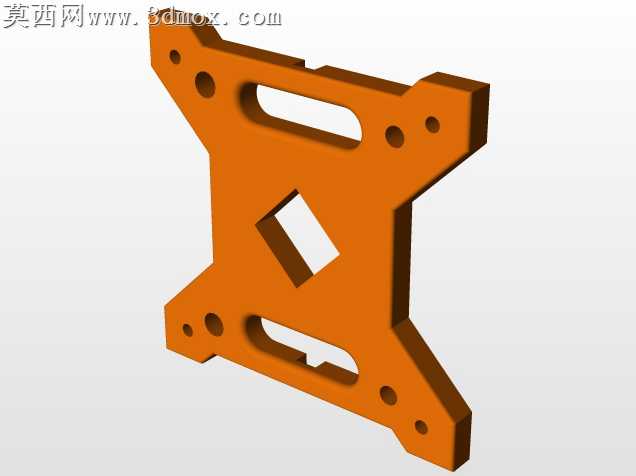

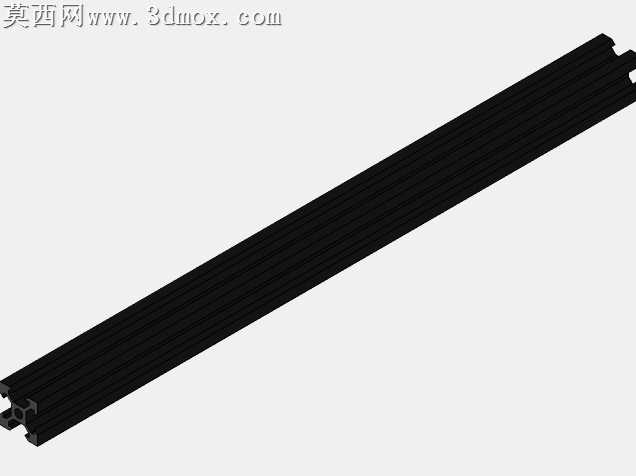

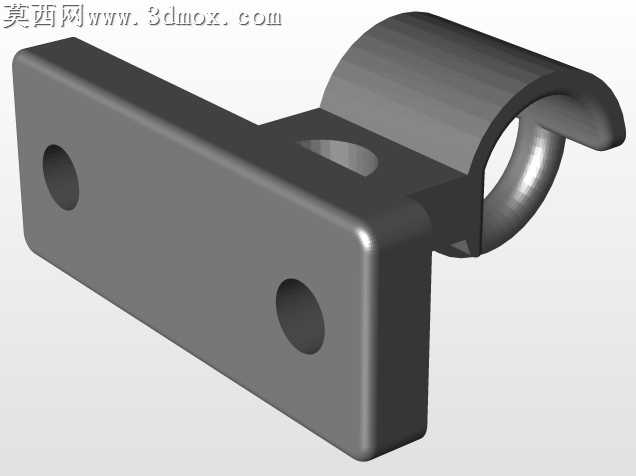

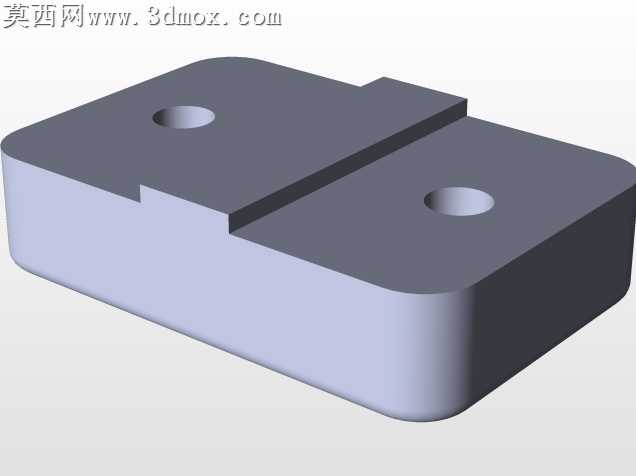

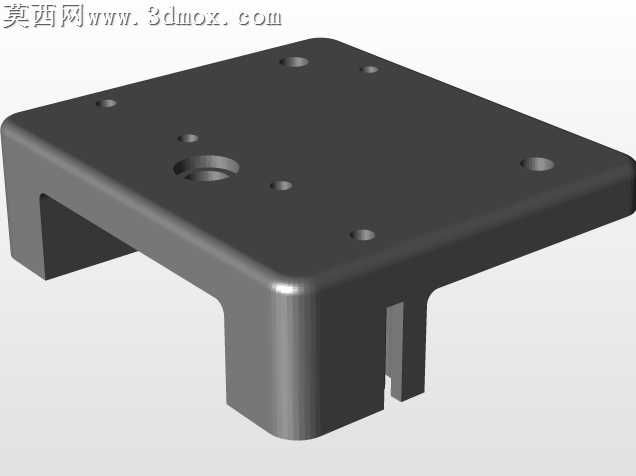

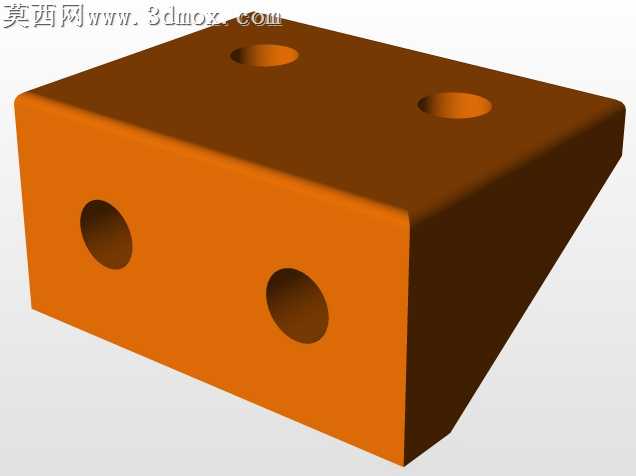

本作品为带MK8挤出机的V轮导向3D打印机框架三维建模设计，整体采用铝型材搭建核心机架结构，在三维建模过程中严格遵循FDM桌面级3D打印机的结构设计逻辑，先完成铝型材机架的基准搭建，对型材拼接的安装位、连接孔位做了精准的参数化建模，保证框架整体的方正度与结构刚性，避免后续运动过程中出现机架形变影响打印精度的问题。建模过程中对V轮导向结构做了重点细化，V轮与铝型材导轨的配合间隙、安装固定位都按照实际装配公差做了参数设定，保证X、Y、Z三个运动轴的导向顺畅度，V轮的安装支架做了适配性结构设计，兼顾安装便捷性与调节余量，方便后续装配时调整皮带张紧度与运动顺滑度。核心的MK8挤出机结构做了完整的建模还原，对挤出机的进料齿轮、压紧机构、散热块、加热块、喷嘴安装位都做了分部件建模，不同部件赋予了对应的材质属性：铝型材机架赋予黑色磨砂阳极氧化铝材质，挤出机的金属结构件分别赋予黄铜、紫色阳极氧化铝、红色工程塑料、蓝色散热铝块等对应材质，V轮赋予黑色耐磨POM材质，底部脚垫赋予紫色防滑橡胶材质，渲染阶段采用均匀的工业产品布光，清晰展现各部件的装配关系与结构细节。设计思路上优先保证框架的结构稳定性，采用矩形框式机架结构，Z轴采用双型材竖梁保证升降运动的稳定性，X轴运动组件搭载挤出机构沿横梁做横向运动，Y轴负责成型平台的纵向运动，V轮导向结构相比直线导轨成本更低，同时兼顾足够的运动精度，适合入门级桌面3D打印机的设计定位，各部件的安装孔位、连接结构都做了适配性设计，保证实际生产时可以直接按照模型进行加工装配，挤出机的安装位预留了调节空间，方便后续做喷头高度校准与维护操作，整体模型完整还原了该款3D打印机框架的全部结构细节，各部件之间无干涉，装配逻辑符合实际设备的组装流程。
