250幅面桌面级FDM熔融沉积3D打印机设计

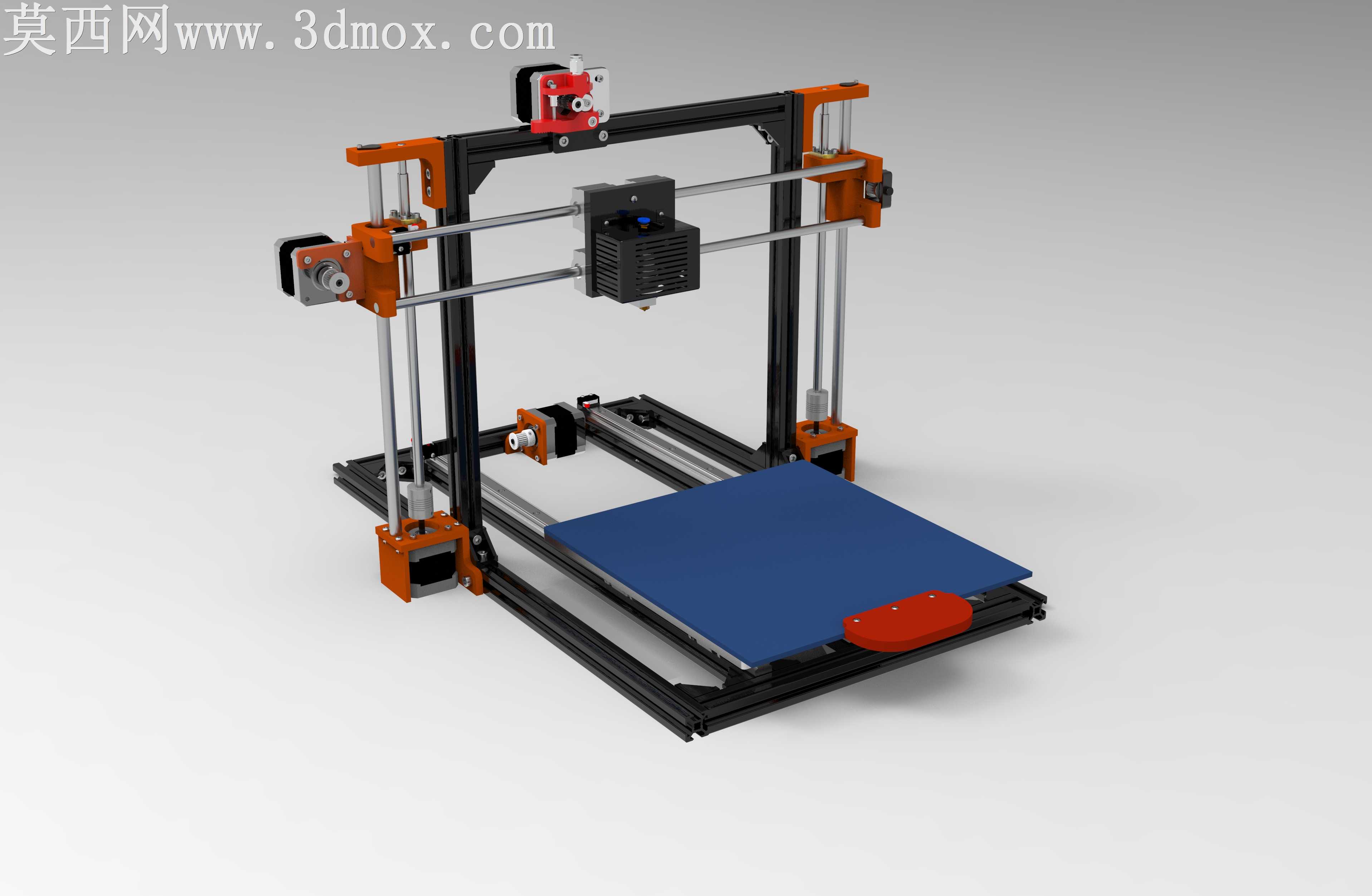

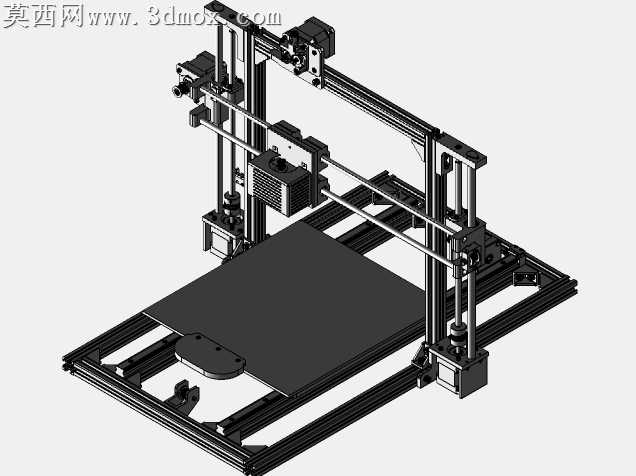

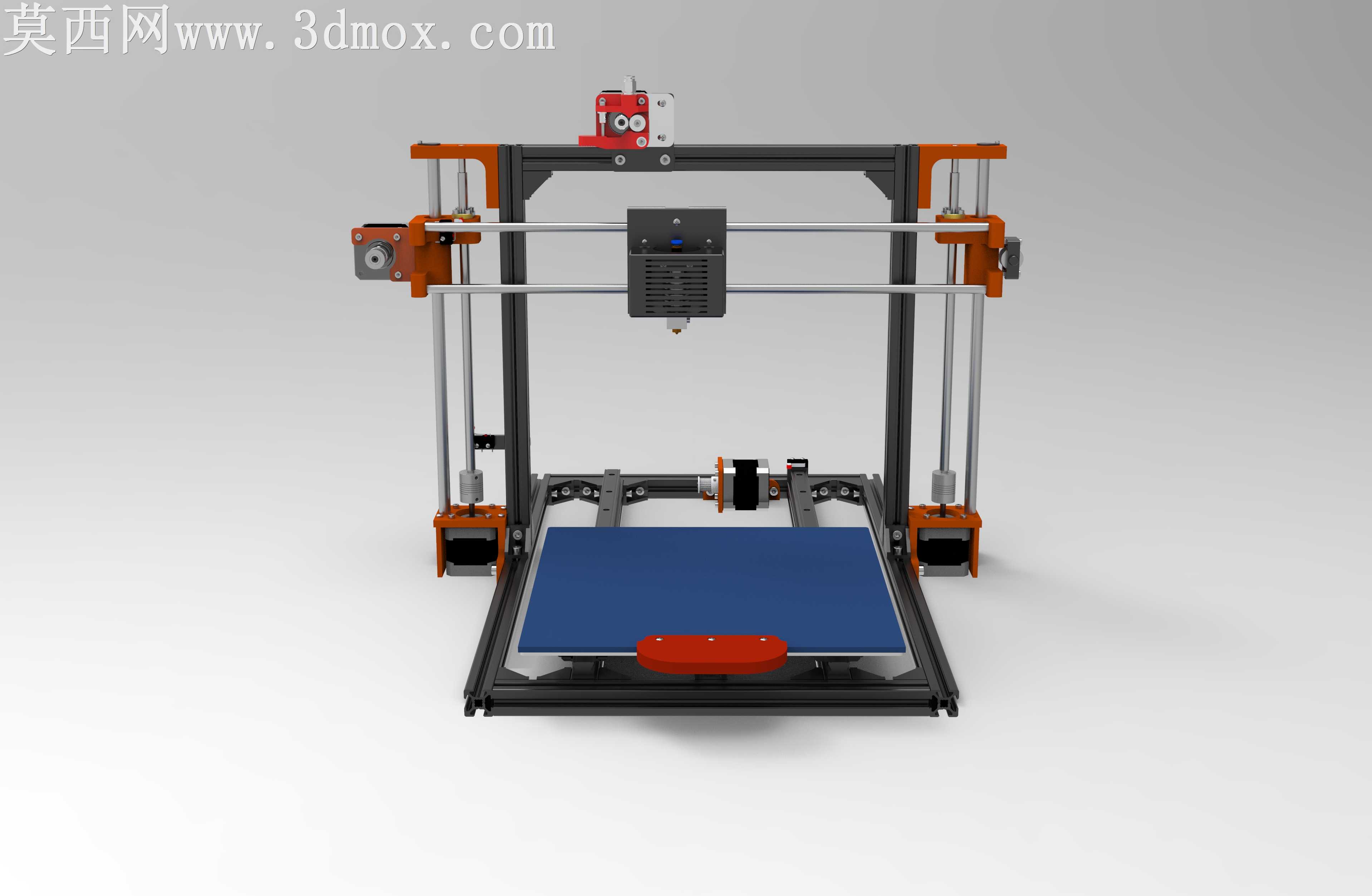

本作品为桌面级熔融沉积成型3D打印机的完整三维设计方案，建模阶段围绕250x250x200mm的成型幅面需求展开整体布局规划，采用经典的笛卡尔运动架构，将X轴运动组件搭载于Y轴双光轴导轨之上，Z轴采用双侧丝杆搭配光杆的传动方案，保证打印平台升降过程的平稳性，避免大尺寸模型打印过程中出现平台晃动、层纹偏移的问题。建模过程中对每一处装配结构都做了干涉校验，铝型材框架的连接角件、传动同步轮的固定位、挤出头的安装座、热床的支撑结构都预留了标准紧固件的安装空间，所有运动部件的行程限位位置都做了明确的结构标识，方便后续实体组装时的调试校准。材质渲染阶段针对不同部件的物理属性做了区分设置：框架部分采用磨砂黑色铝型材材质，还原工业铝型材的表面颗粒质感；运动连接座采用亮橙色工程塑料材质，模拟PLA打印件的哑光色泽，也让整体设备的视觉层次更清晰；光轴与丝杆部分采用抛光金属材质，还原镀铬杆件的高反光金属质感；打印热床采用深蓝色磨砂平台材质，还原常用打印贴膜的表面触感；挤出头与限位开关等电子部件采用黑色工程塑料搭配金属散热片的组合材质，还原真实电子元器件的外观特征。设计思路上优先考虑DIY组装的易用性，所有非标结构件都可通过FDM打印自行制作，标准件全部采用市面通用规格，降低整机组装的成本；传动布局上优化了挤出头的重量，将远端送料的挤出机构固定在框架固定位置，减少运动端负载，提升高速打印时的运动稳定性；热床部分采用独立的支撑结构，减少Z轴传动的负载，保证长时间高温打印下的平台平整度。整体结构没有冗余设计，在保证结构刚性的前提下尽可能压缩整机占用空间，适合桌面场景下的个人创作、模型打样使用，各部件的装配逻辑清晰，可直接用于整机的组装生产参考，也可作为3D打印机结构学习的教学参考模型。
