i3型BMG航空挤出3D打印头结构设计

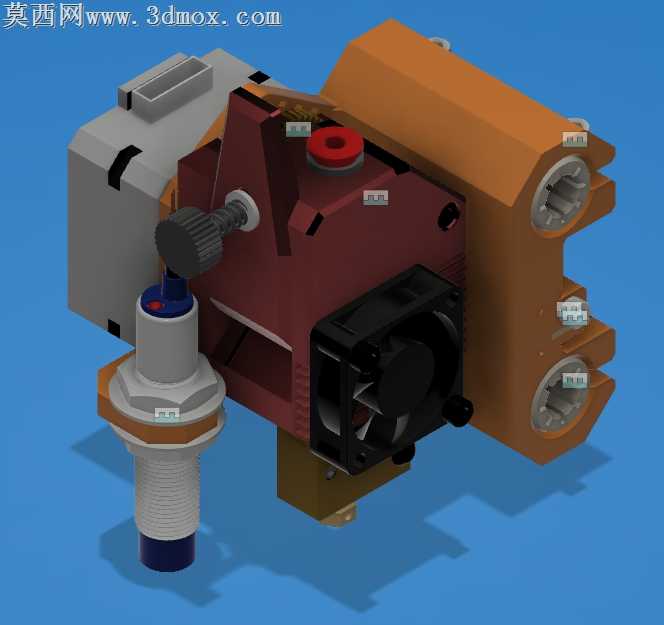

本模型为适配i3架构3D打印机的BMG航空款打印挤出头总成，采用三维参数化建模完成全结构复刻，建模过程中严格遵循实际硬件的装配公差要求，对每一处配合结构做了干涉校验，确保各运动部件无卡滞、装配关系完全匹配实物。模型完整还原了双齿轮送丝机构的核心结构，包含可调式皮带张力调节组件、12毫米感应探头安装位、全金属挤出热端底座、散热风道与冷却风扇安装位、快接式进料接头以及双输出端接口结构，各零件的材质区分清晰：主体结构件做了哑光红棕工程塑料质感渲染，金属连接件、齿轮、螺纹接口赋予了磨砂金属材质，散热风扇做了半透明扇叶与黑色塑料框架的材质区分，进料喉管与喷嘴部分做了金属与耐高温塑料的分层材质表现，蓝色背景下的渲染效果清晰展现了各部件的位置关系与结构层次。设计思路围绕单张制造商选配打印机的适配需求展开，将探头偏移量精准设定为(-11,-26.5)，预留了MMU2S多材料升级的丝传感器安装空间，可直接适配mk3机型的上装使用需求，整体结构兼顾了近程挤出的送丝精度与航空款轻量化的结构特点，散热风道的走向完全匹配实际冷却气流需求，张力调节结构的可调范围经过参数校核，可适配不同直径的打印耗材送丝需求，快接接头的结构设计还原了实际耗材插拔的锁紧结构，双输出接口的同轴度公差在建模中做了严格约束，确保打印过程中耗材输送顺畅无卡顿，整体模型可直接用于结构验证、改装参考以及3D打印配件的二次开发设计。
