可折叠家用迷你骑行健身器械结构设计

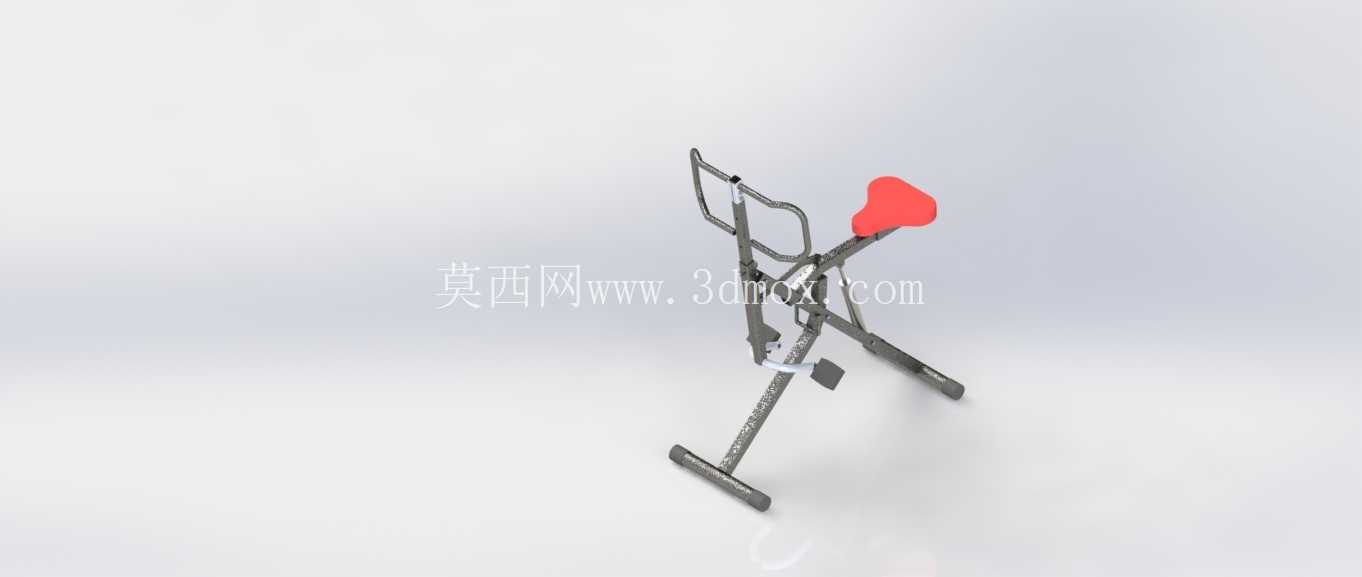

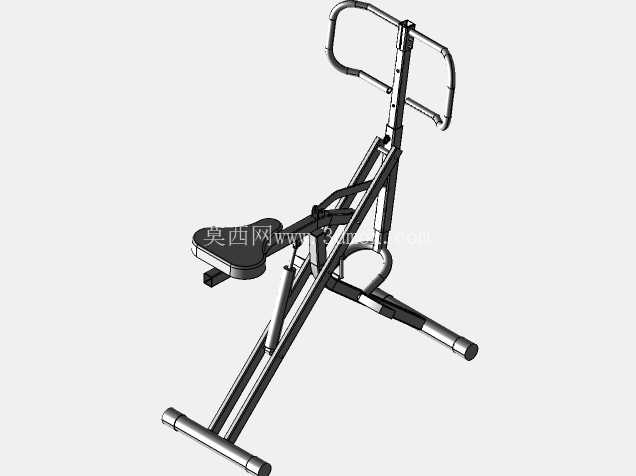

这款小型骑行训练器械的结构设计，核心围绕家用场景的空间约束展开，在保证基础训练功能的前提下，将整机收纳后的占地尺寸控制在0.3平方米以内，适配多数家庭的阳台、卧室边角等零散储物空间。从结构组成来看，整机采用碳钢方管作为主承载框架，管壁厚度控制在1.5mm，在满足120kg额定承载要求的同时，将整机自重控制在8.5kg，方便单人完成搬移与收纳操作。

器械的核心传动部分采用带阻尼调节的皮带传动结构，区别于传统动感单车的飞轮惯性设计，这款产品取消了大质量飞轮部件，通过摩擦块与传动轮的接触压力变化实现8档阻尼调节，最低档位阻尼仅需5N·m的踩踏力矩即可驱动，适配术后下肢康复人群的低强度活动需求，最高档位阻尼可达40N·m，能够满足普通健身人群的有氧训练强度要求。踩踏曲柄长度设计为120mm，比常规商用动感单车的曲柄短30mm，避免小空间使用时曲柄磕碰周边家具的问题，脚踏表面增设防滑橡胶纹理与绑带结构，防止训练过程中脚部滑脱造成运动损伤。

座垫部分采用人体工学曲面设计，表层为20mm厚的高弹发泡材料，内部支撑为聚丙烯注塑底座，座垫高度支持三档调节，调节范围覆盖700mm到850mm的座高区间，适配身高150cm到185cm的使用人群。座垫与主框架的连接部位采用快拆锁止结构，调节时无需额外工具，扳动锁止手柄即可完成高度调整与固定，锁止结构的抗剪切强度经过测试，在120kg动态载荷下不会出现滑脱或位移问题。

底部支撑结构采用前窄后宽的T型布局，前支撑腿长度为320mm，后支撑腿长度为450mm，支撑腿末端套有直径30mm的橡胶防滑脚垫，脚垫与地面的摩擦系数大于0.6，在瓷砖、木地板等光滑地面使用时不会出现侧滑或移位。框架的折叠关节设置在座垫立管与主横梁的连接位置，折叠时只需扳动关节处的锁扣，即可将座垫立管向前放倒至与主横梁平行的状态，折叠后整机的最大外形尺寸为700mm*320mm*200mm，可以轻松塞入床底、沙发缝隙等狭小储物空间。

从实际应用场景来看，这款器械除了常规家庭健身使用外，也可作为社区康复中心、养老机构的下肢康复训练设备使用，低档位的阻尼输出能够帮助下肢活动能力受限的人群完成关节活动度训练与肌肉力量恢复，整机无尖锐外露棱角，所有金属框架的边角都做了R5以上的圆角处理，表面采用静电喷塑工艺，涂层厚度在60μm到80μm之间，日常使用时不会出现掉漆、锈蚀问题，也能避免磕碰时造成的皮肤划伤。

设计过程中针对结构强度做了有限元校核，主框架在额定载荷下的最大应力出现在折叠关节位置，应力值为185MPa，低于Q235碳钢的屈服强度，安全系数达到1.3以上，满足日常使用的强度要求。传动部分的皮带采用多楔带结构，传动效率在90%以上，运行时的噪音低于40分贝，不会对周边环境造成噪音干扰，适配居家使用的静音需求。器械没有设置复杂的电子显示部件，整体结构纯机械传动，故障率远低于带电子计数、心率监测功能的同类产品，后期维护仅需定期在传动转轴位置添加少量润滑脂即可，维护成本极低。
