模拟赛车用迷你CNC手刹结构设计

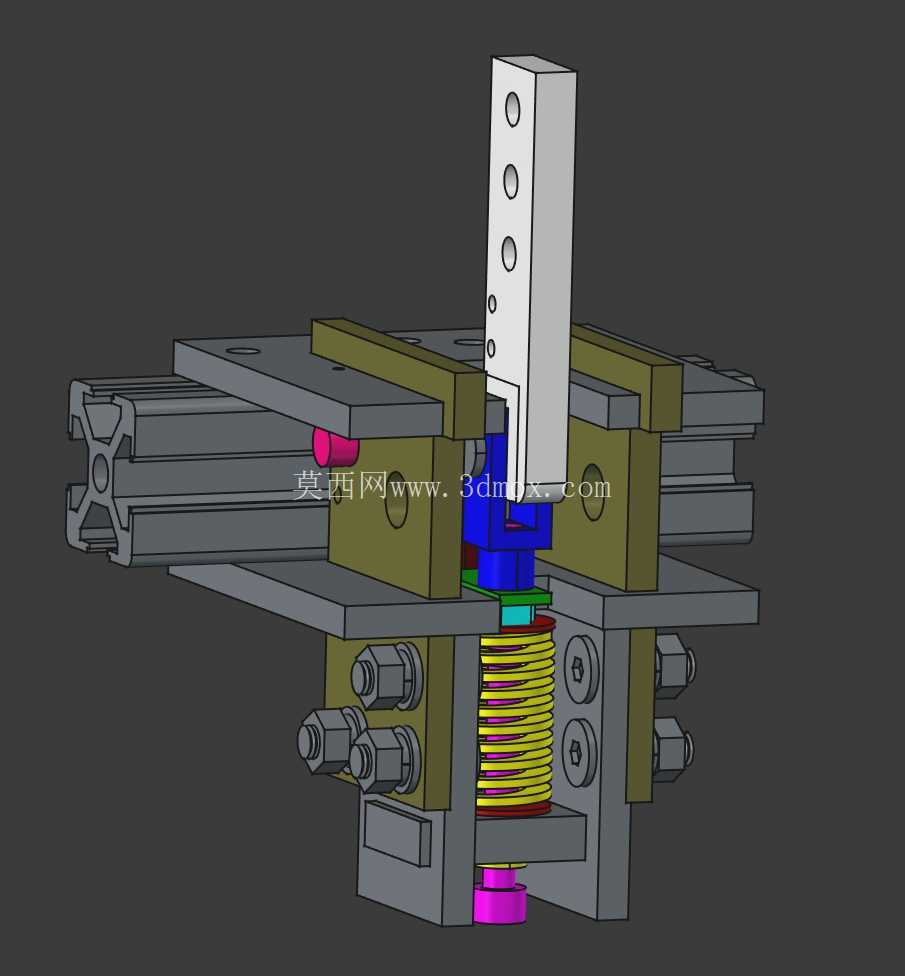

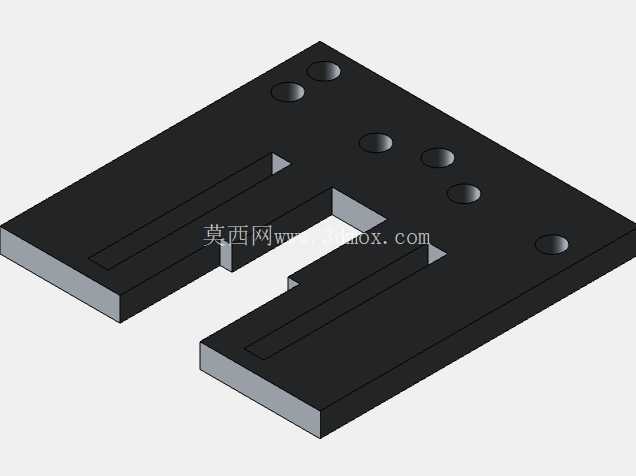

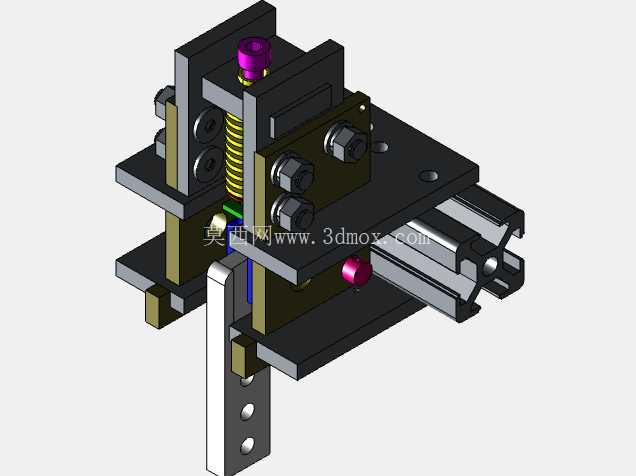

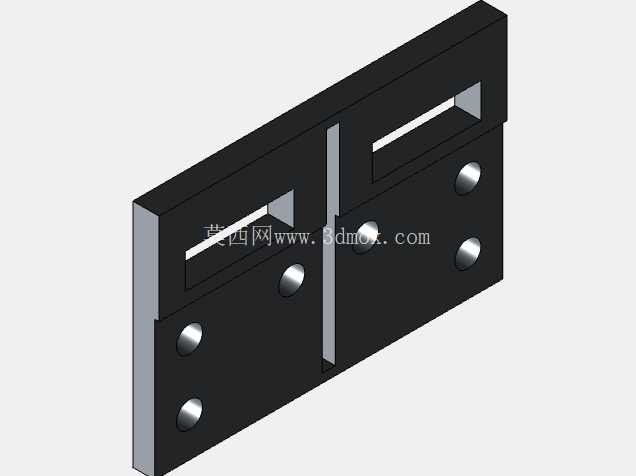

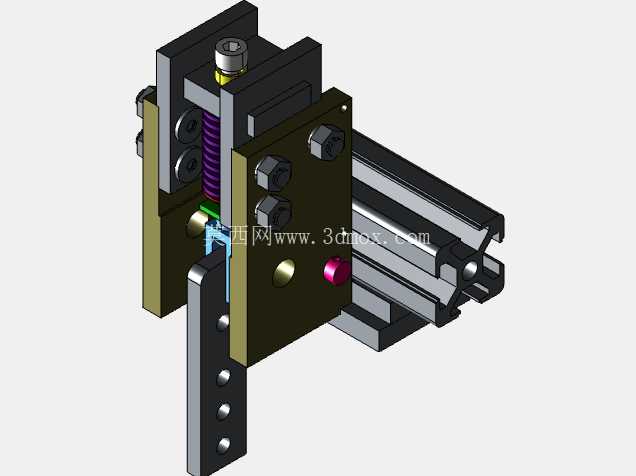

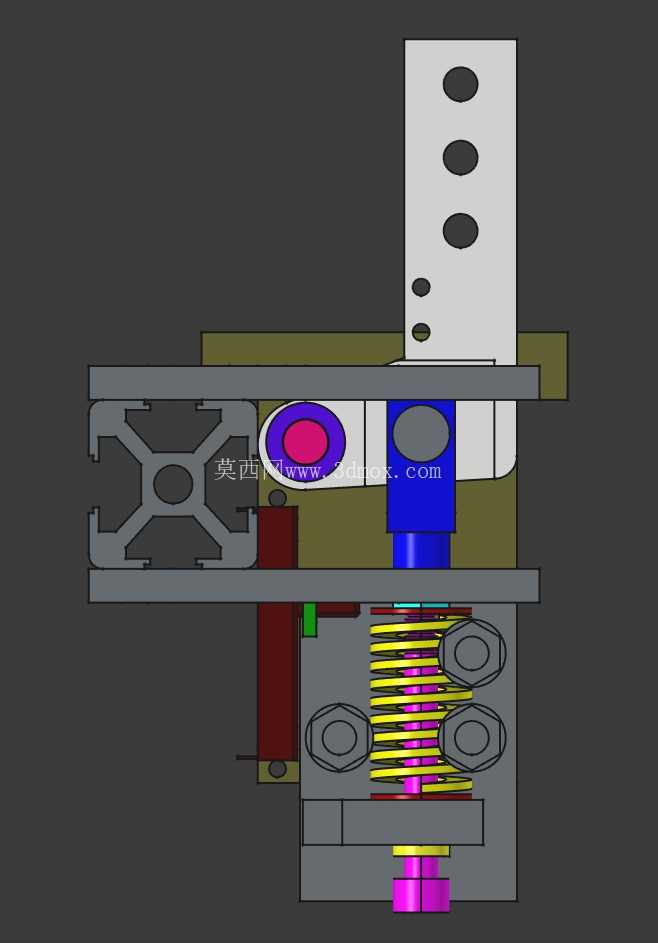

　　这款迷你手刹结构主要面向模拟赛车外设改装场景，适配桌面级铝型材支架的安装需求，解决常规模拟手刹体积过大、安装适配性差的问题，为模拟竞速玩家提供更贴近实车手刹操作手感的操纵方案。从结构布局来看，整体采用模块化堆叠设计，核心安装基座通过双侧螺栓锁紧固定在标准工业铝型材的槽位上，不需要额外打孔改造支架，安装边界可适配20系列、30系列常用的欧标铝型材规格，基座宽度控制在60mm以内，纵向安装深度不超过80mm，不会占用支架上方向盘、排挡等其他外设的安装空间，适配多数桌面级模拟赛车支架的布局要求。

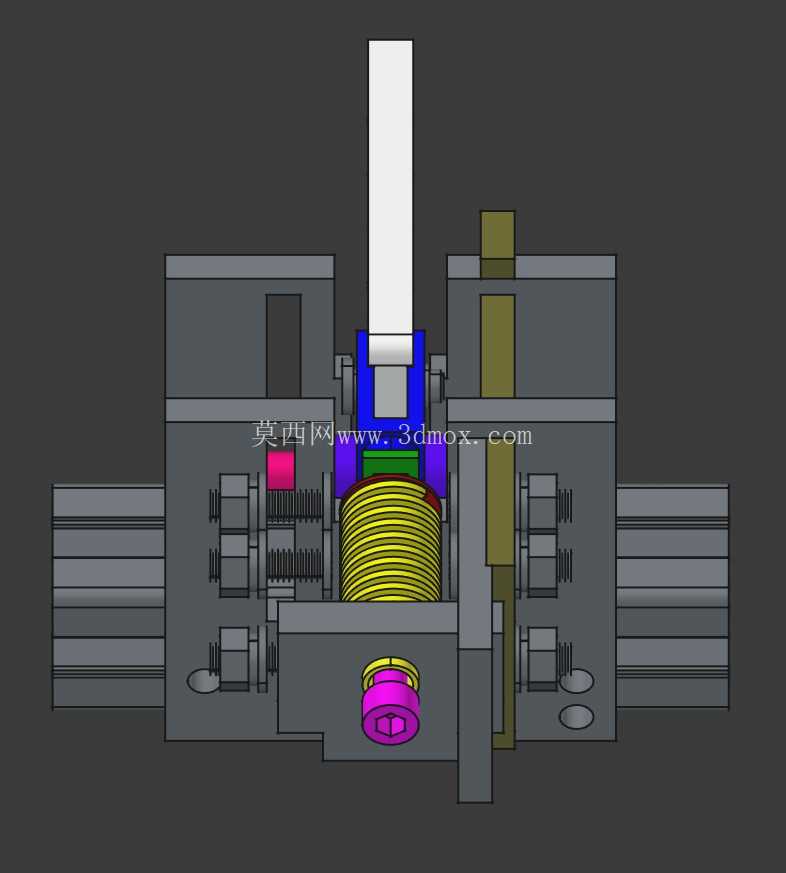

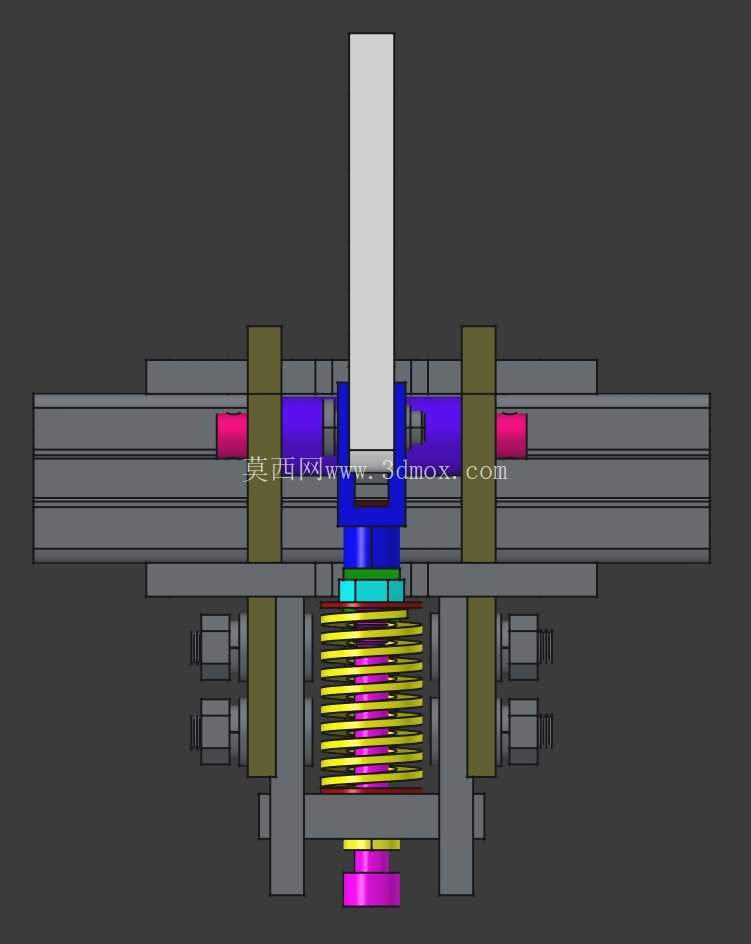

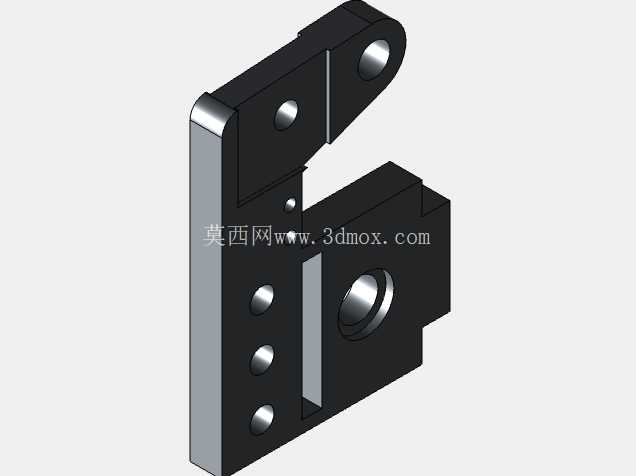

　　操纵杆部分采用长条状金属件设计，杆身预留多档调节孔位，可根据玩家的操作习惯调整手柄的安装高度与握持角度，杆身与基座之间通过销轴连接形成转动副，转动行程控制在30度到45度之间，和真实乘用车辆的手刹拉动行程匹配，避免行程过长导致操作拖沓、行程过短导致手感生硬的问题。复位结构采用圆柱螺旋压缩弹簧布置在操纵杆的下压端，弹簧的预压缩量可通过底部的调节螺母进行微调，玩家可根据自身的操作力度偏好调整手刹的回弹力，弹簧外侧设置限位导向结构，避免弹簧在反复压缩过程中出现偏磨、卡滞的问题，保证长期使用下的复位一致性。

　　锁止机构集成在操纵杆与基座的连接位置，拉动操纵杆到指定角度后可通过侧边的锁止块实现档位锁止，按下解锁按钮即可释放锁止让手刹复位，锁止档位的阻尼感经过结构优化，每一档的锁止反馈清晰，不会出现跳档、滑档的问题。所有结构件均适配CNC切割加工工艺，板材类零件可直接通过铝板、钢板切割成型，不需要复杂的曲面加工，加工门槛低，个人玩家也可通过小型CNC设备自行加工制作，零件之间的连接全部采用标准内六角螺栓，装配时不需要特殊工装，按照装配关系依次锁紧即可完成组装，后期维护更换零件也十分方便。

　　从实际使用场景来看，这款手刹除了适配模拟赛车外设场景外，也可经过参数调整后用于小型低速设备的手动制动操纵，比如小型巡检小车、轻型输送线的手动锁定机构，结构的核心受力部位经过加强设计，基座与铝型材的连接位置设置了防滑垫片，反复操纵过程中不会出现松动移位的问题，操纵杆的受力点经过力臂优化，拉动时所需的操作力度控制在15N到30N之间，长时间操作也不会产生明显的手部疲劳。结构设计过程中充分考虑了零件的通用性，所有紧固件均采用国标标准件，弹簧也可选用常规的标准圆柱弹簧，不需要定制特殊规格的零件，有效降低了整体的制作成本，各运动副之间预留了合理的配合间隙，装配后不需要额外打磨调整即可实现顺畅的转动与复位，避免了过盈配合导致的卡滞、间隙过大导致的晃动问题。
