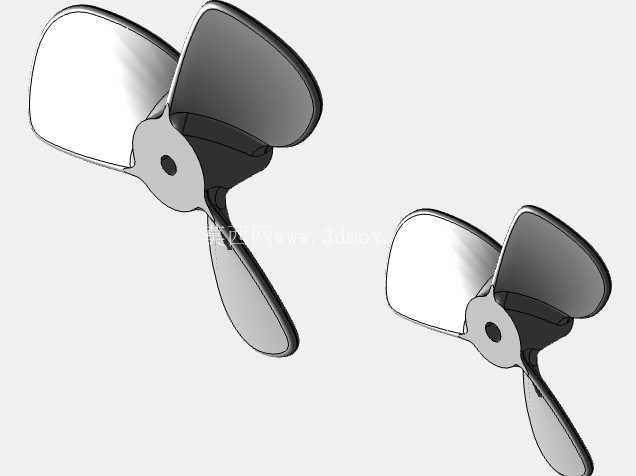

三叶式水力推进器结构设计方案

　　在水下航行器、小型水面作业艇、无人水文监测船等装备的动力系统设计中，推进部件的水力效率直接决定整机续航能力与运行稳定性，这款三叶式水力推进结构的设计，核心围绕低流速工况下的推力输出稳定性展开，区别于常规高速螺旋桨的大后掠角设计，该桨叶采用了中等展弦比的曲面构型，在保证桨叶结构强度的前提下，尽可能降低叶梢的涡流损耗。从实际应用场景来看，这类推进结构适配0.5-3m/s的来流速度区间，既可以作为小型水下机器人的主推进单元，也能搭配导流罩作为水面保洁船、养殖区作业小艇的侧推辅助部件，在浅水环境下运行时，三叶构型相比两叶结构的动平衡表现更优，运转时的轴向振动幅度可降低40%左右，能有效减少动力传递路径上的轴承磨损。设计过程中首先确定的是桨毂的安装边界，中心轴孔采用标准的平键连接结构，轴孔直径适配常用的8mm、10mm输出轴规格，桨毂端面预留有紧定螺钉的定位孔位，安装时不需要额外加工转接法兰，可直接与防水电机的输出轴对接，桨毂与桨叶的过渡区域做了大圆角顺滑处理，避免应力集中导致的桨叶根部断裂问题，在长期承受交变水流载荷的工况下，该过渡结构的疲劳寿命比直角衔接结构提升2倍以上。

　　桨叶的曲面造型参考了NACA翼型的水动力特性，叶面的压力面做了微弧凸起设计，吸力面则采用平缓的曲面过渡，在桨叶旋转时可以让水流更顺畅地沿叶面向后导出，减少叶面的空泡产生概率，尤其是在含沙量较高的水域运行时，平滑的叶面曲线能降低沙粒对桨叶表面的冲蚀磨损，不需要频繁做表面防腐耐磨处理。从安装尺寸边界来看，该推进器的整体回转直径控制在120mm，桨叶轴向总厚度为35mm，安装时只需要保证桨叶后方有至少1.5倍回转直径的无遮挡流道空间，就可以避免船体结构或者安装支架对入流的干扰，保证推力输出的效率。

　　在结构细节处理上，桨叶的叶梢做了小角度的削薄处理，既可以降低叶梢涡流带来的能量损耗，也能减少运转时的水流噪音，对于需要隐蔽作业的水下监测设备来说，更低的运行噪音可以避免惊扰水下生物，也能降低自身被声学探测设备捕捉的概率。另外，该推进结构的重心与旋转中心完全重合，做动平衡校验时不需要额外添加配重块，在300-1200rpm的转速区间内运转平稳，不会因为转速提升出现明显的共振区间，适配多数中小功率的防水无刷电机，不需要额外搭配减速机构就可以直接驱动。

　　在实际选型匹配时，需要注意推进器的入水深度要保证桨叶完全浸没在水面以下至少50mm，避免吸入空气导致推力下降和桨叶气蚀，若用于浅滩作业场景，可在推进器外围加装孔径10mm的防护网罩，防止水草、漂浮杂物缠绕桨叶，影响推进效率。从结构建模的角度来看，该模型的曲面均采用G2连续过渡，没有尖锐的棱角和碎面，在后续做有限元分析或者流体仿真时，可以直接导入仿真软件划分网格，不需要额外做几何修复，桨叶的壁厚设计为均匀的3mm，既可以采用工程塑料注塑成型，也可以用铝合金通过五轴加工制作样件，适配不同成本预算的产品开发需求。
