SolidWorks环境下标准运动用网球结构设计

　　在日常的体育用品结构建模练习中，网球这类带曲面纹理的橡胶球体是非常适合练习曲面包覆、纹理贴合操作的典型案例，很多刚接触三维曲面建模的工程师都会选择这类对称曲面零件作为进阶练习素材，毕竟它既没有复杂的装配约束，又能覆盖球面分割、曲面偏移、纹理包覆、材质渲染等多个常用建模操作点。从实际应用场景来看，这类标准化的网球模型除了作为建模练习素材之外，还可以用于体育器材展示场景的装配配套、运动场馆三维可视化场景的道具搭建、球类碰撞动力学仿真的测试样件，甚至可以作为橡胶球面类密封零件的结构参考——毕竟网球的球面弧度控制、接缝处的密封贴合逻辑，和很多半球拼接式的橡胶密封件结构逻辑是相通的。

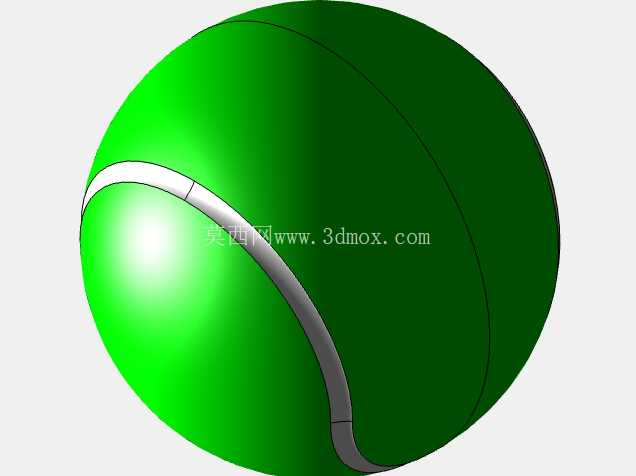

　　从产品功能特性来看，标准网球的球面弧度需要严格控制整球的圆度公差，整球的直径控制在通用赛事要求的65.41mm到68.58mm区间内，球面的白色接缝线宽度控制在6mm到8mm之间，接缝处的曲面过渡不能出现突兀的棱角，否则会直接影响球体飞行过程中的空气阻力分布，这一点在做流体仿真或者碰撞仿真的时候需要格外注意，建模时如果接缝处的曲面偏移量设置不合理，很容易导致仿真结果出现偏差。设计这类球体的时候，一般不会直接用整球实体做分割，而是先绘制两个半球的基础曲面，在半球的拼接位置预留出接缝的包覆槽，槽深控制在0.3mm到0.5mm之间，刚好可以模拟真实网球表面毛毡层拼接处的压合凹陷，之后再通过包覆命令将白色的接缝纹理贴合到球面的对应位置，这里需要注意包覆方向要始终垂直于球面的法向，否则纹理会出现拉伸变形，渲染出来的效果会和真实产品有明显差距。

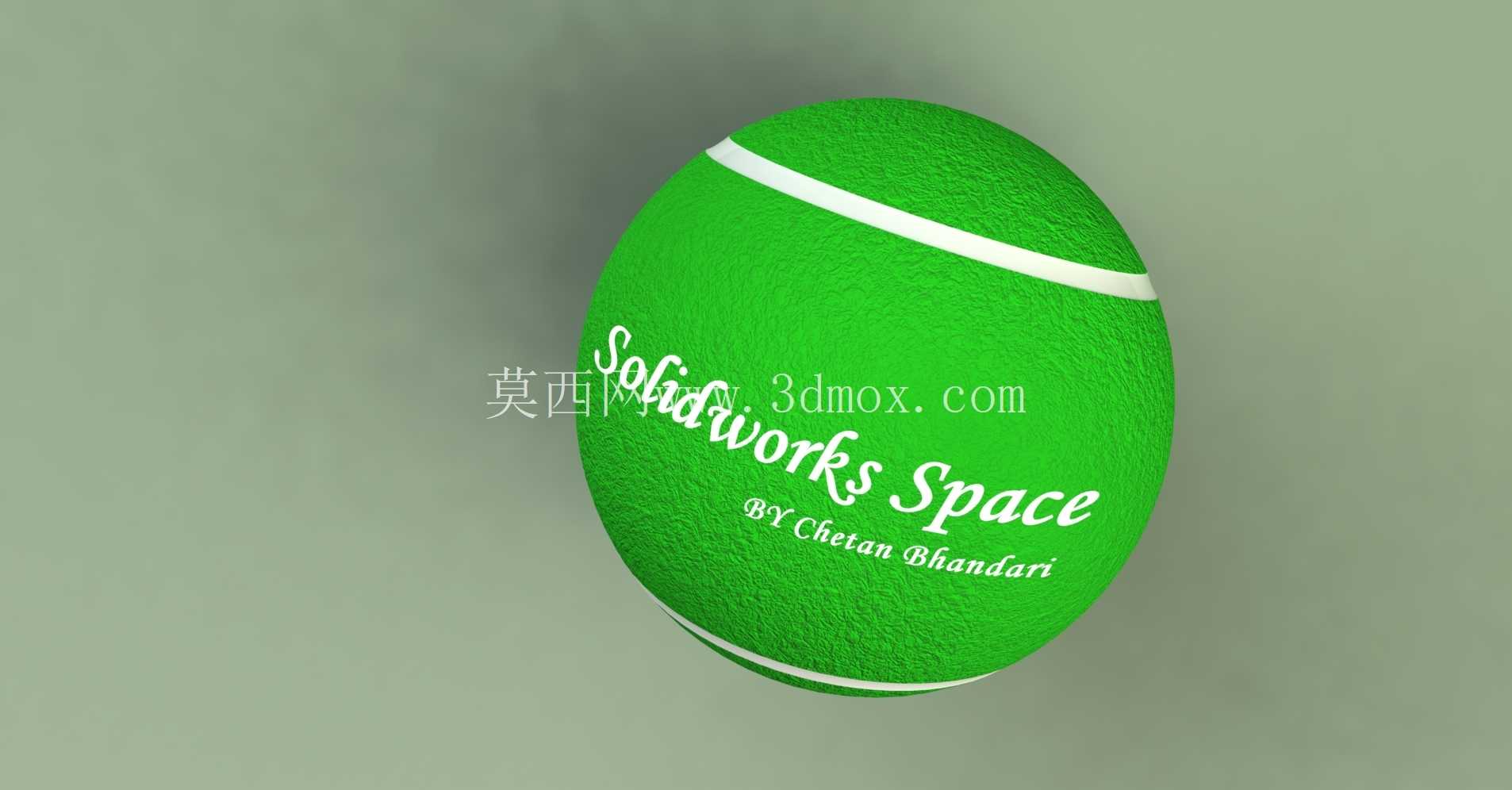

　　球面的粗糙纹理不需要做实体化的凹凸建模，那样会极大增加模型的文件体量，一般通过外观材质的凹凸贴图来实现就可以满足绝大多数场景的使用需求，只有在做球面摩擦系数仿真的时候，才需要根据实际的毛毡粗糙度参数，在球面做微结构的凹凸阵列，阵列的排布要遵循球面的经纬线分布，不能直接用平面阵列投影到球面上，那样在两极位置会出现严重的纹理拉伸变形。从安装边界的角度来说，这类球体模型如果用于装配场景，比如网球发球机的落球轨道配套设计，就需要严格控制整球的最大轮廓尺寸，确保球体和轨道内壁的间隙保持在2mm到3mm之间，间隙过小容易出现卡球问题，间隙过大则会导致球体在轨道内晃动幅度过大，影响发球的落点精度。建模过程中还要注意整球的质心位置必须和球心完全重合，不能出现建模导致的质心偏移，否则在做动力学仿真的时候，球体会出现不规则的自旋，和实际的网球飞行轨迹偏差过大。很多新手在做这类球体建模的时候，容易直接在整球实体上做分割线然后上色，忽略了接缝处的凹陷结构，这样建出来的模型在做渲染的时候，接缝位置没有自然的阴影过渡，看起来就像平面印刷上去的图案，缺乏真实感，正确的做法是在接缝位置做轻微的曲面切除，再将白色的接缝实体特征贴合到切除的槽位里，这样接缝边缘就会有自然的光影过渡，渲染出来的效果更贴近真实网球的质感。

　　另外，球面的分模线位置要和接缝位置重合，这样如果后续需要做模具开模的参考，就可以直接沿着接缝位置做分模面，不需要额外再处理球面的分模线位置，减少后续模具设计的工作量。这类橡胶球体的壁厚一般控制在4mm到5mm之间，内部是空心的充气腔体，建模的时候如果需要做结构强度仿真，就要在实体建模阶段预留出内部的空腔，不能做成实心球体，否则仿真得到的形变参数会和实际产品差距极大，毕竟真实的网球是靠内部充气压力来维持弹性的，实心橡胶球的硬度和弹性参数都和真实网球完全不符。在做曲面缝合的时候，要注意检查两个半球的拼接位置有没有缝隙或者重叠面，尤其是在接缝的转角位置，很容易因为曲面曲率不连续出现缝合误差，这些小误差在普通渲染场景下可能看不出来，但如果后续要导入到仿真软件或者CAM加工软件里，就会出现网格划分失败、刀路计算错误的问题，所以建模完成后一定要做整体的曲面连续性检查，确保整个球面的G1连续，没有突兀的曲率突变。
