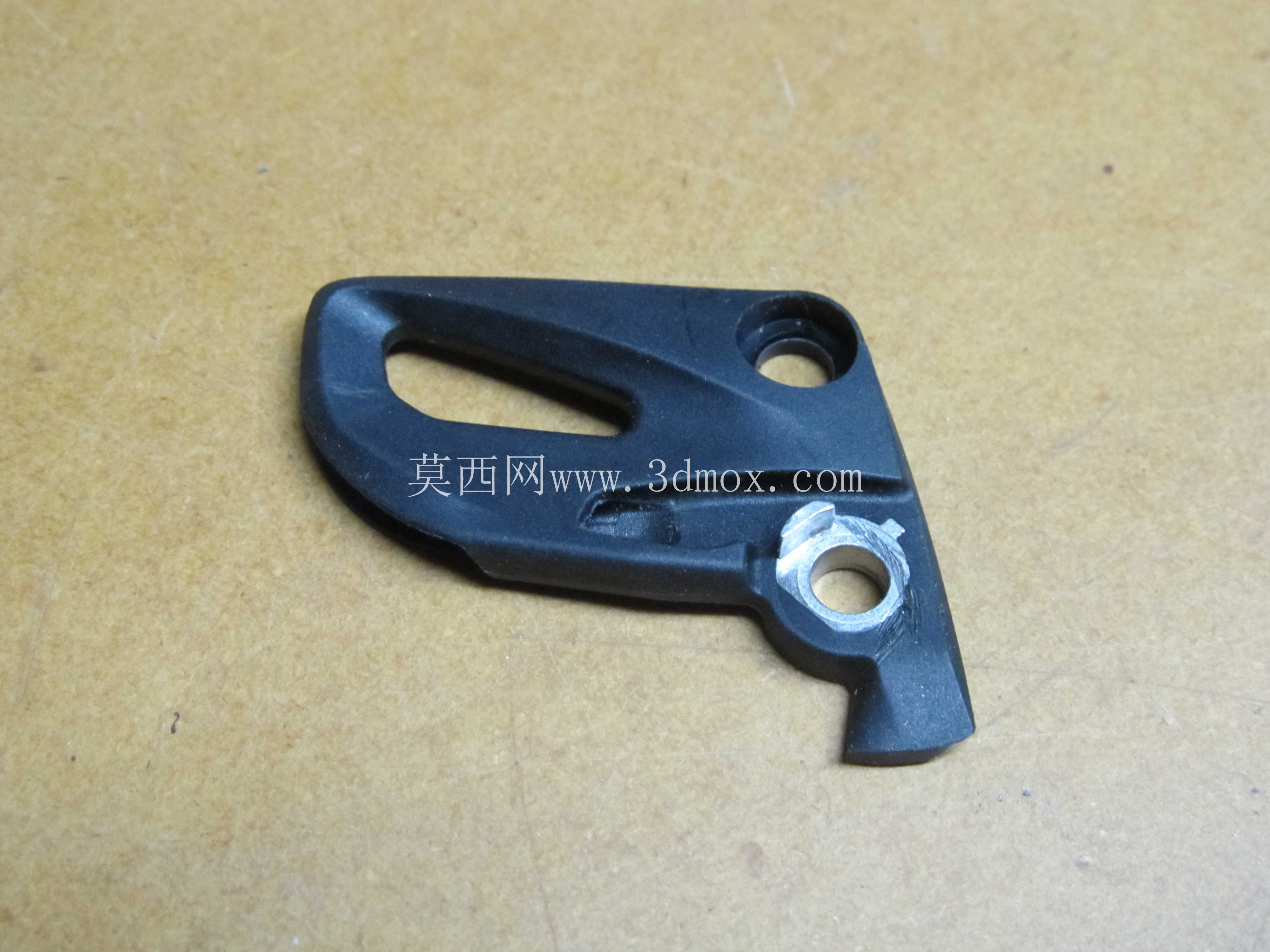

SRAM变速器10速转换适配拨杆结构

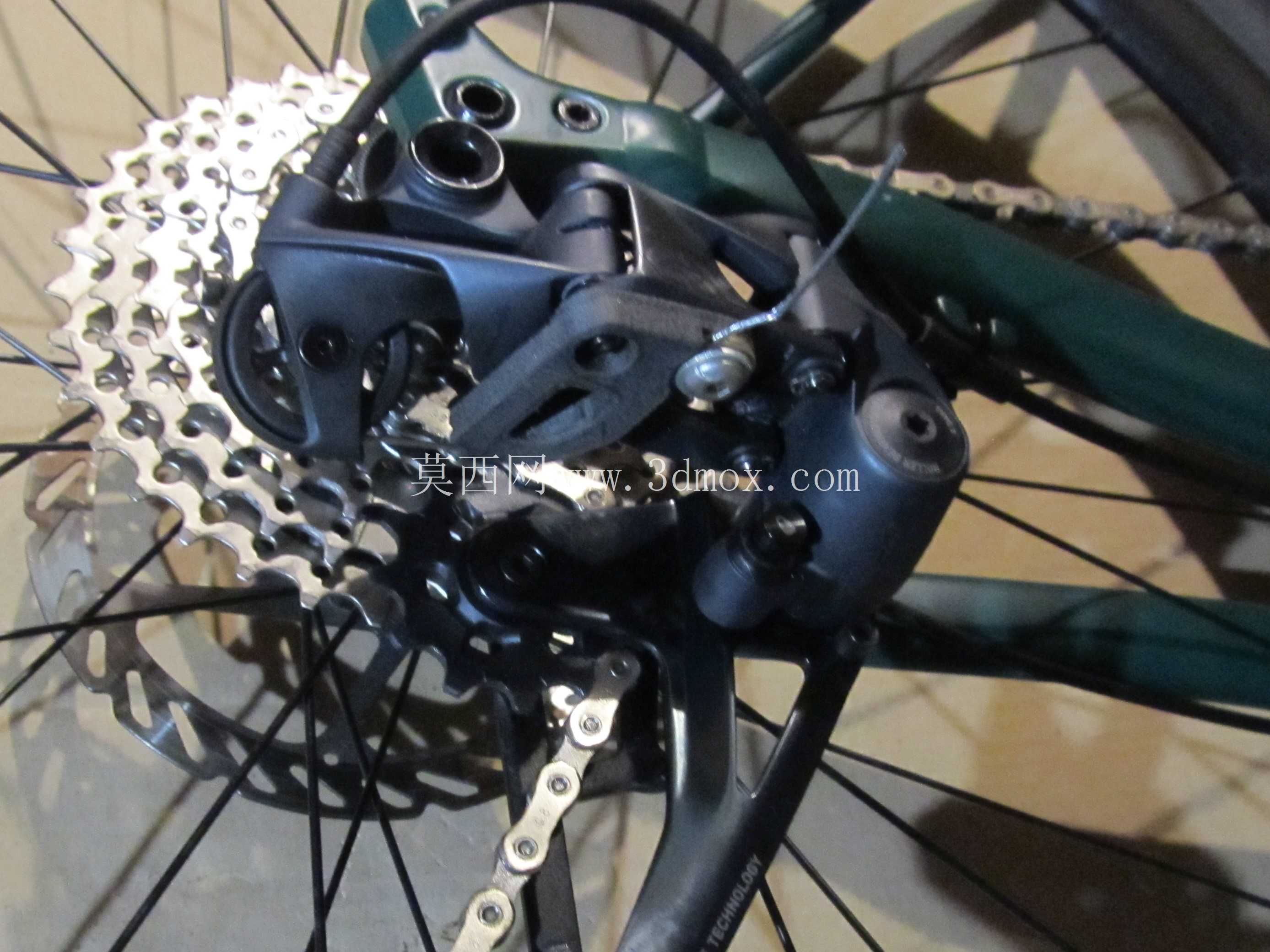

在山地自行车传动系统的改装与适配场景中，不同速别变速器的兼容问题一直是骑行爱好者与改装从业者常遇到的痛点，这款适配SRAM系列变速器的转换拨杆，正是针对12速转10速的改装需求设计的专用结构件。从实际装车场景来看，不少骑友手中留存有状态良好的12速GX系列后拨，但搭配的轮组、飞轮为10速规格，或是出于骑行场景对传动比区间的需求想要切换到10速系统，直接更换整套变速总成成本较高，这款拨杆就承担了速别切换过程中的行程匹配与档位定位功能，无需更换后拨本体即可完成速别适配，大幅降低改装成本。

从功能特性来看，该拨杆作为变速器换挡执行的核心联动件，直接与后拨的拉线牵引结构配合，其型面弧度直接决定了拉线拉动行程与档位卡位的对应关系。12速与10速变速器的核心差异在于每一档位对应的拉线位移量不同，这款拨杆通过优化拉线槽的曲率变化，将12速后拨的内部行程重新分配，匹配10速飞轮的片间距，确保每一次换挡动作都能精准将链条引导至对应飞轮片，不会出现跳档、蹭链或是档位定位不准的问题。拨杆上的镂空结构并非单纯为了减重，其开孔位置经过受力校核，避开了拉线受力时的应力集中区域，在保证结构强度满足换挡拉力需求的前提下，尽可能降低部件自重，符合自行车零部件轻量化的设计趋势。

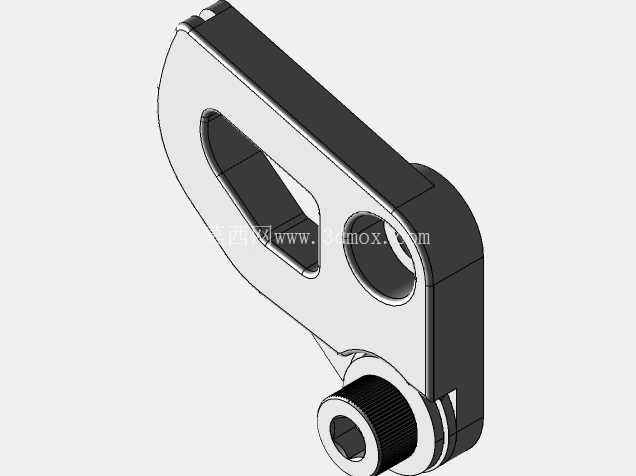

从设计思路层面拆解，这款零件的建模过程首先要还原SRAM GX后拨的安装接口尺寸，拨杆端部的金属嵌件是安装枢轴的配合位，其内径公差需要控制在IT7级，与后拨上的固定销轴形成间隙配合，保证拨杆转动时无卡滞，同时不会出现过大的旷量影响换挡精度。拨杆主体采用高强度工程塑料材质，金属嵌件通过注塑包胶的方式与主体结合，避免了塑料件反复转动带来的枢轴孔磨损问题，延长部件使用寿命。拨杆的外形轮廓完全贴合后拨内部的安装空间，其边缘做了R角过渡处理，既避免安装时与后拨壳体发生干涉，也能减少转动过程中对内部防尘密封圈的剐蹭，保证后拨原有密封结构的完整性。

关于安装边界与尺寸配合，这款拨杆的整体厚度与原装12速拨杆保持一致，安装时无需调整后拨的内部限位螺丝初始位置，替换原装拨杆后仅需重新调整拉线张力与高低位限位即可完成装车。拨杆上的两个安装孔位，一个为枢轴固定孔，一个为拉线锁紧孔，孔位的中心距严格匹配原装拨杆的参数，确保拉线锁紧后，拨杆的初始角度与转动行程范围与10速系统的设计值一致。拨杆的工作型面经过反复修型，模拟换挡过程中拉线的运动轨迹，避免拉线在槽内出现拐点，减少拉线磨损，保证换挡手感的顺滑度。在实际使用场景中，这款拨杆能够承受山地骑行过程中颠簸带来的冲击载荷，其材质的抗疲劳性能足以应对上万次的换挡循环，不会出现形变导致的档位偏移问题。对于从事自行车改装、零部件建模的从业者来说，这类适配件的设计核心不在于复杂的结构，而在于对原有部件安装空间、运动参数的精准还原，每一处尺寸的偏差都可能导致换挡功能失效，建模过程中需要充分考虑部件的运动包络，确保在整个转动行程内，拨杆与后拨内部的其他零件无运动干涉，同时保证拉线的受力方向始终处于合理区间，减少不必要的传动损耗。
