FX冲击.22口径弹匣结构三维设计

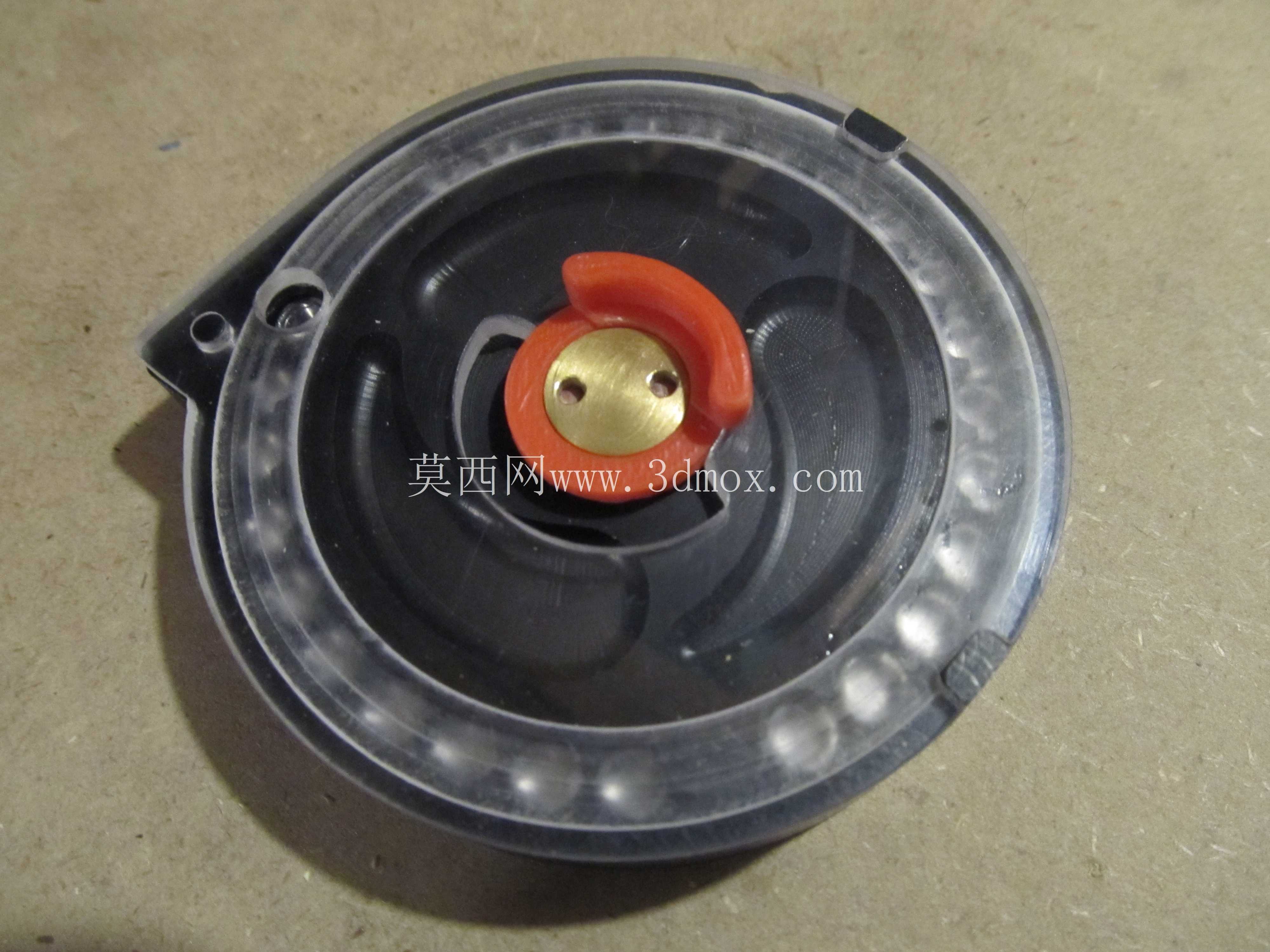

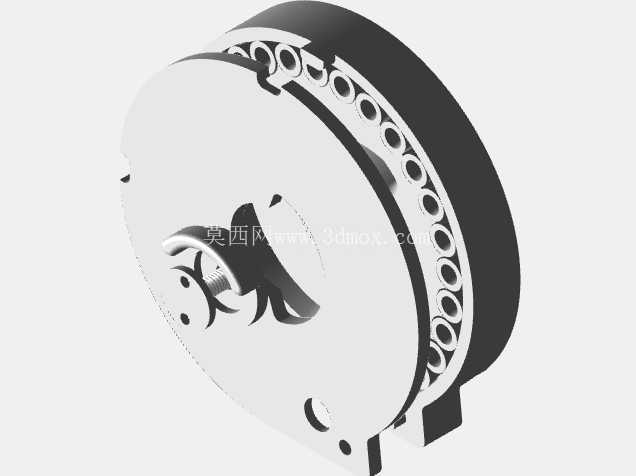

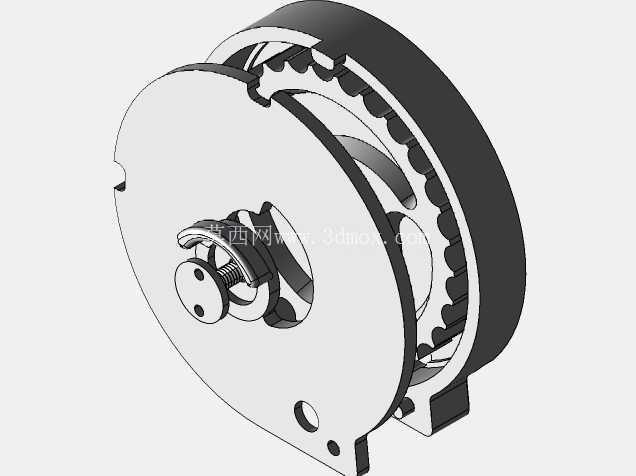

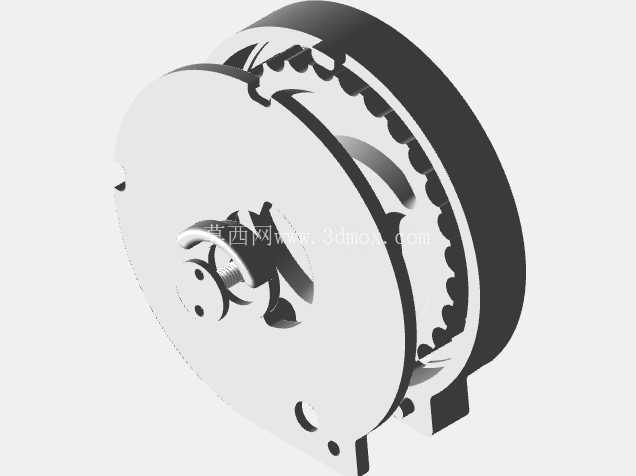

　　在民用休闲射击、气动类器械的配套供弹组件设计领域，盘式弹匣的结构合理性直接决定了供弹顺畅度与使用可靠性，本次呈现的.22口径冲击类器械盘式弹匣结构，完全围绕小口径弹丸的有序存储、平稳供送需求展开设计，适配对应口径的冲击类气动器械使用场景，覆盖休闲竞技射击、小型器械配套供弹的实际应用需求。从结构设计逻辑来看，该弹匣采用盘式容弹布局，区别于传统直排弹匣的线性排布，盘式结构可在有限的径向空间内容纳更多弹丸，同时避免直排长弹匣带来的器械握持重心偏移问题，整体外形为扁圆形结构，安装时可嵌入器械对应握把或机匣的预留安装位，安装边界严格匹配对应型号器械的弹匣仓尺寸，径向最大尺寸控制在常规握持范围内，厚度方向不会突出握持面过多，保证使用时的握持贴合度。

　　核心供弹动力采用自制19毫米规格弹簧作为动力源，弹簧芯材厚度设定为0.022英寸，该参数经过反复适配验证，既能够提供足够的扭矩推动拨弹轮转动，保证每一发弹丸都能准确对准供弹口位置，又不会因为弹簧弹力过大导致拨弹卡顿、弹丸挤压变形的问题；弹簧线的护套采用3毫米厚聚碳酸酯材质加工，聚碳酸酯材料本身具备优异的抗冲击性能与耐磨特性，能够在弹簧反复扭转做功的过程中，对弹簧本体形成有效防护，避免弹簧与周边壳体直接摩擦产生金属碎屑，同时也能隔绝外界灰尘、水汽对弹簧的侵蚀，延长弹簧组件的使用寿命。

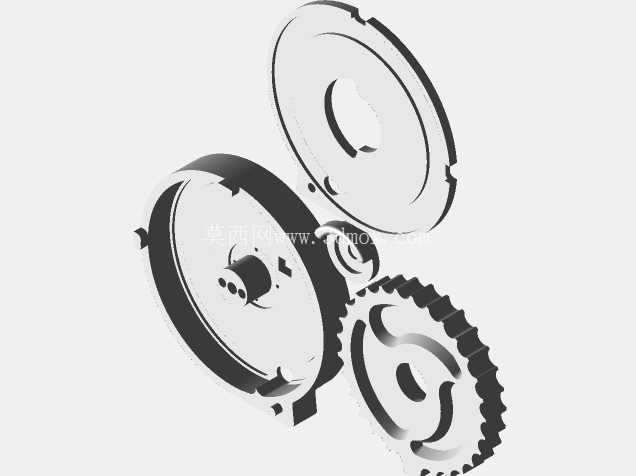

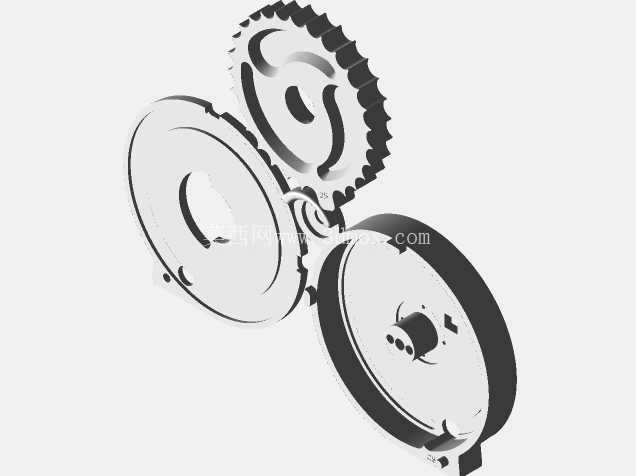

　　弹匣的外壳及其他结构部件，根据不同部位的功能需求选用差异化材料：与器械直接接触的定位部位采用乙缩醛材质，该材料自润滑性能优异，安装拆卸时的滑动阻力小，同时尺寸稳定性强，长期使用不会出现形变导致的安装松动；外部握持及非受力结构件采用ABS材质，兼顾轻量化与足够的结构强度，降低整体弹匣重量；部分复杂异形结构采用3D打印工艺实现，降低小批量试制阶段的加工成本，同时方便快速迭代调整结构细节；与弹丸直接接触的拨弹轮核心部位采用黄铜材质，黄铜质地偏软且耐磨性能好，不会在拨弹过程中对弹丸表面造成划伤，保证弹丸出膛时的精度不受影响。从功能实现层面来看，该弹匣的拨弹轮结构做了专门的定位优化，每一个弹槽的尺寸都严格匹配.22口径弹丸的外形尺寸，弹槽边缘做了圆角过渡处理，避免弹丸装入时出现卡滞；顶部的红色拨弹指示件可以直观显示当前弹匣内的剩余弹量，方便使用者快速判断供弹状态；外壳上预留的定位孔与安装卡扣，完全对应适配器械上的弹匣固定点位，安装时只需对准位置轻推即可完成锁定，拆卸时按下释放卡扣即可快速取出，更换弹匣的操作流程顺畅无卡顿。在结构设计的细节处理上，弹匣上下盖的配合面做了止口结构设计，配合间隙控制在0.1毫米以内，既能够保证组装时的定位精度，又能有效阻挡外界杂物进入弹匣内部，避免供弹通道被异物堵塞；弹簧与拨弹轮的连接部位做了防脱卡槽设计，即使在器械产生后坐冲击的情况下，弹簧也不会从拨弹轮的连接位脱出，保证供弹动力的持续稳定；供弹口位置做了导向斜面设计，弹丸在被推送至供弹口时，会沿着斜面准确滑入器械的进弹位，不会出现卡弹、跳弹的问题。

　　针对实际使用中可能出现的极端工况，该结构在设计时也做了对应的冗余考量：聚碳酸酯护套的抗冲击强度可以承受常规跌落带来的冲击力，不会出现护套碎裂导致弹簧失效的问题；黄铜拨弹轮的耐磨性能可以支持数千次的反复装弹、供弹循环，不会因为磨损导致弹槽尺寸变大、拨弹定位不准的问题；ABS外壳的表面做了细微的磨砂处理，使用者在佩戴手套操作时也能稳定握持，不会出现打滑脱手的情况。整体结构没有多余的冗余设计，每一个部件的尺寸、材料选择都完全服务于供弹顺畅、安装便捷、耐用可靠的核心需求，对于同类小口径盘式供弹结构的设计而言，该结构的材料搭配思路、尺寸参数设定、安装边界处理都具备实际的参考价值，结构设计人员可以在该结构的基础上，根据不同口径弹丸的尺寸、不同器械的安装空间要求，快速调整对应参数完成适配性设计，大幅缩短同类产品的开发周期。
