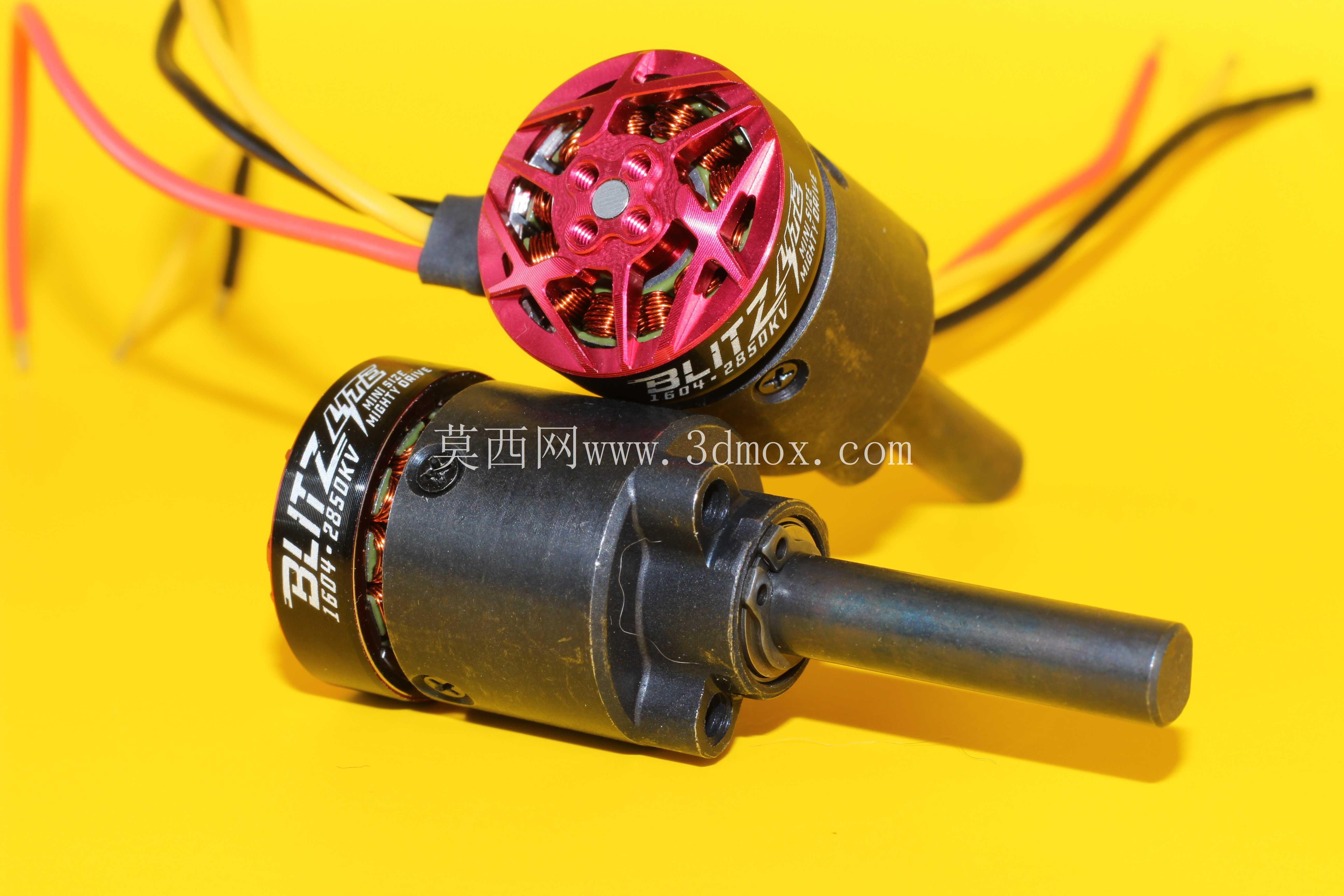

格斗机器人专用微型无刷减速齿轮电机

在小型格斗机器人的动力选型场景里，动力单元的尺寸、重量与输出扭矩的平衡，始终是结构设计师需要反复权衡的核心指标。这类1604规格的微型无刷齿轮电机，正是针对150g级以下甲虫级格斗机器人的紧凑安装空间开发的驱动部件，区别于常规航模外转子无刷电机直驱的方案，集成减速齿轮箱的设计可以在极低的重量占比下，把电机的高转速转化为轮系或者武器机构需要的大扭矩输出，避免小尺寸电机直驱时启动扭矩不足、堵转容易烧蚀绕组的问题。

从结构设计逻辑来看，这款电机没有沿用市面上现成的微型减速箱做适配改装，而是从动力匹配的底层逻辑出发重新设计了整套齿轮传动结构。常规改装方案往往会因为通用减速箱的安装法兰、输出轴位置与电机本体的匹配度差，导致整体轴向长度过长，挤占格斗机器人本就紧张的内部空间，甚至会让整机重心偏离设计位置，影响对抗时的移动灵活性与抗冲击稳定性。全新设计的齿轮箱将行星减速级的布局做了轴向压缩，把电机定子、减速齿轮组、输出轴承座的同轴度公差控制在极小范围内，既缩短了整体轴向尺寸，也减少了齿轮啮合的侧隙，避免对抗中受到侧向冲击时齿轮打齿失效。

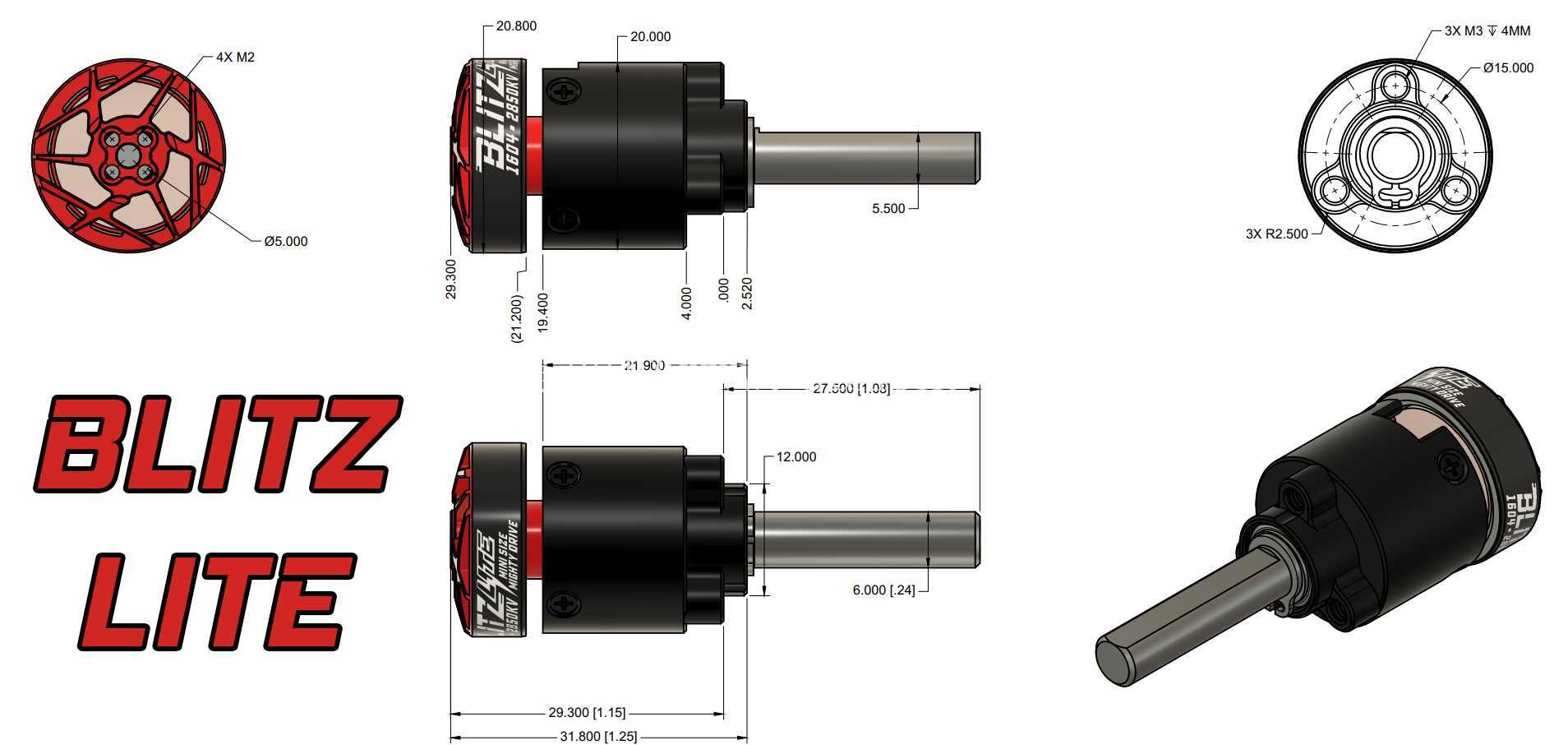

从实际安装边界来看，这款电机的本体直径适配16系列微型无刷电机的常规安装孔位，输出轴采用标准直径的光轴设计，不需要额外做转接件就可以直接适配格斗机器人常用的微型轮毂、武器摆臂连接件，安装法兰的孔位间距也匹配市面上主流的微型机器人机架安装标准，设计师在做整机布局时，不需要为了适配电机额外修改机架的碳纤维板开孔位置，能大幅缩短结构迭代的周期。电机的出线采用耐高温的硅胶线，线径匹配大电流放电的需求，在机器人对抗中出现线路剐蹭、短时过载的场景下，也不容易出现线皮破损、焊盘脱开的故障。

从功能特性来看，无刷电机的驱动方案相比同尺寸的有刷电机，拥有更高的功率密度，相同重量下能输出更大的持续功率，而且没有碳刷磨损的问题，在长时间的训练调试过程中不需要频繁拆解维护电机。集成的齿轮箱采用金属齿轮材质，能承受格斗机器人对抗中频繁的正反转切换、瞬时堵转冲击，不会像塑料齿轮那样在大扭矩输出下出现轮齿崩断的问题。输出轴的支撑采用双轴承布局，相比单轴承支撑的微型减速电机，能承受更大的径向载荷，在机器人被对手撞击、轮子受到侧向冲击力的时候，不会出现输出轴弯曲、轴承脱出的故障。

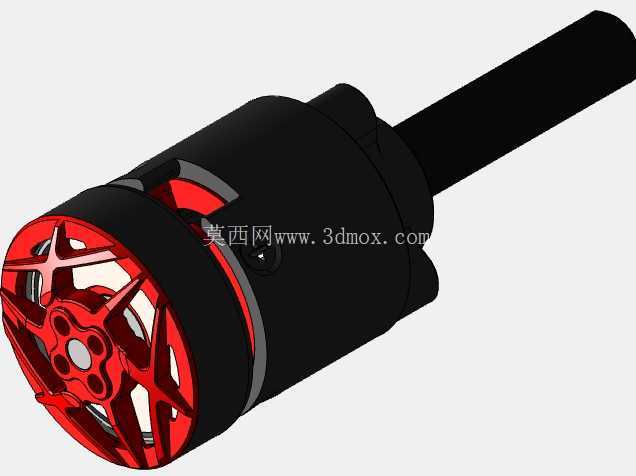

在做三维建模适配的时候，设计师可以直接依托这个模型的尺寸参数做机架的干涉检查，确认电机与机架侧板、电子调速器、电池布局的间隙，尤其是在做四轮驱动的小型格斗机器人时，四个电机的安装位置需要和轮系的摆动行程、悬挂结构的活动范围做避让，精准的模型尺寸能避免实际加工组装时出现零件干涉、装配不上的问题。同时这个模型也可以用来做整机的重心仿真测算，把电机的重量参数代入装配体后，可以提前调整电池、控制器的安装位置，让整机的重心落在几何中心附近，保证移动时的操控一致性，避免对抗中因为重心偏移容易被掀翻的问题。

针对不同的应用场景，这款电机除了适配甲虫级格斗机器人的轮系驱动，也可以用来做小型机器人的武器传动动力，比如微型旋转武器、升降夹持机构的动力源，紧凑的尺寸可以让武器机构的布局更加灵活，不需要为了容纳动力单元额外增加机身的外形尺寸。在做传动匹配的时候，设计师可以根据需要的输出转速、扭矩参数，搭配不同减速比的齿轮组版本，满足高速移动或者大扭矩武器驱动的不同需求，齿轮箱的润滑脂采用耐低温、高粘附性的型号，在连续大负载运行的时候也不会因为温度升高出现润滑脂甩干、齿轮磨损加剧的问题。
