BTE20V充电式无线锂电钻螺丝刀设计

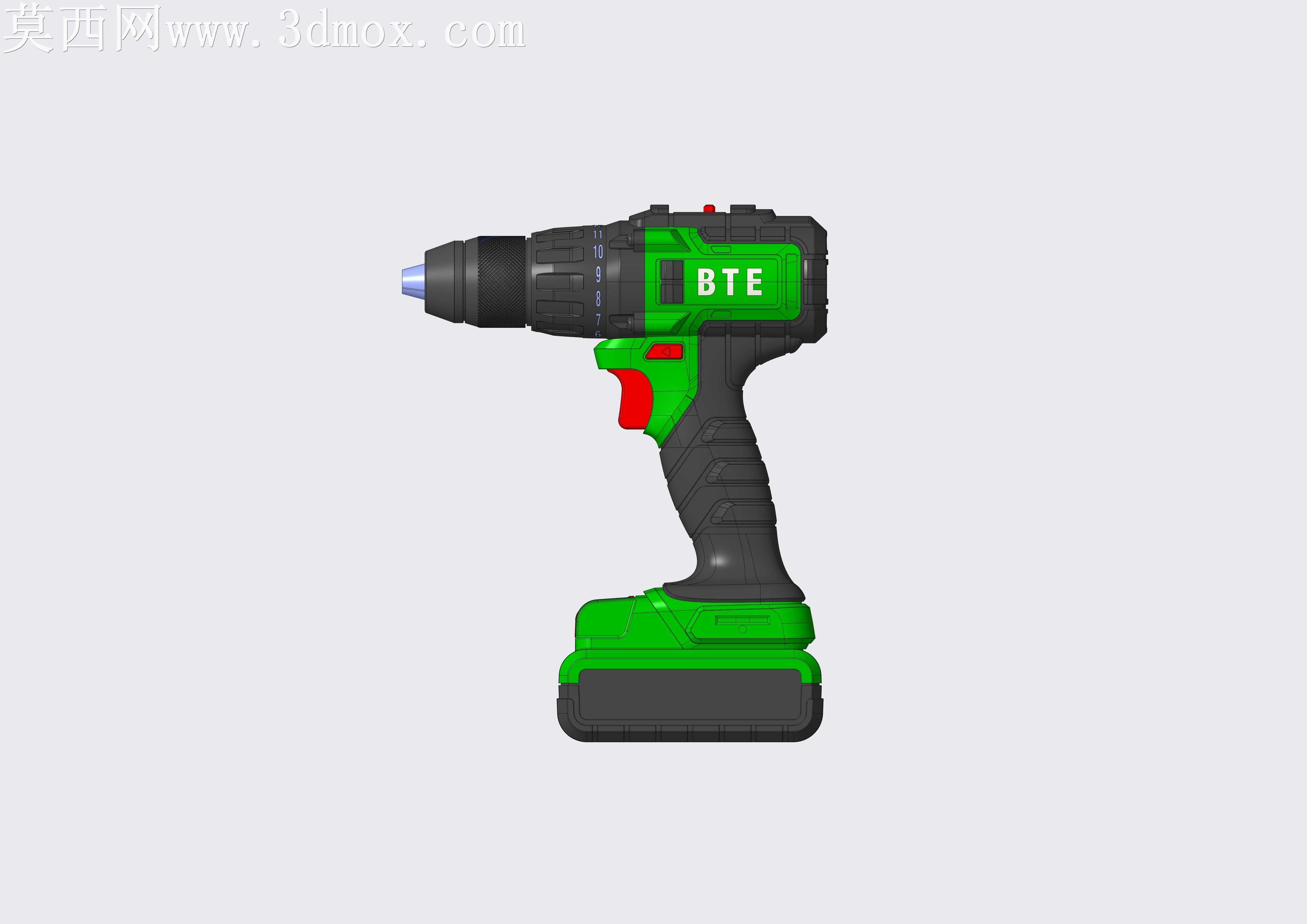

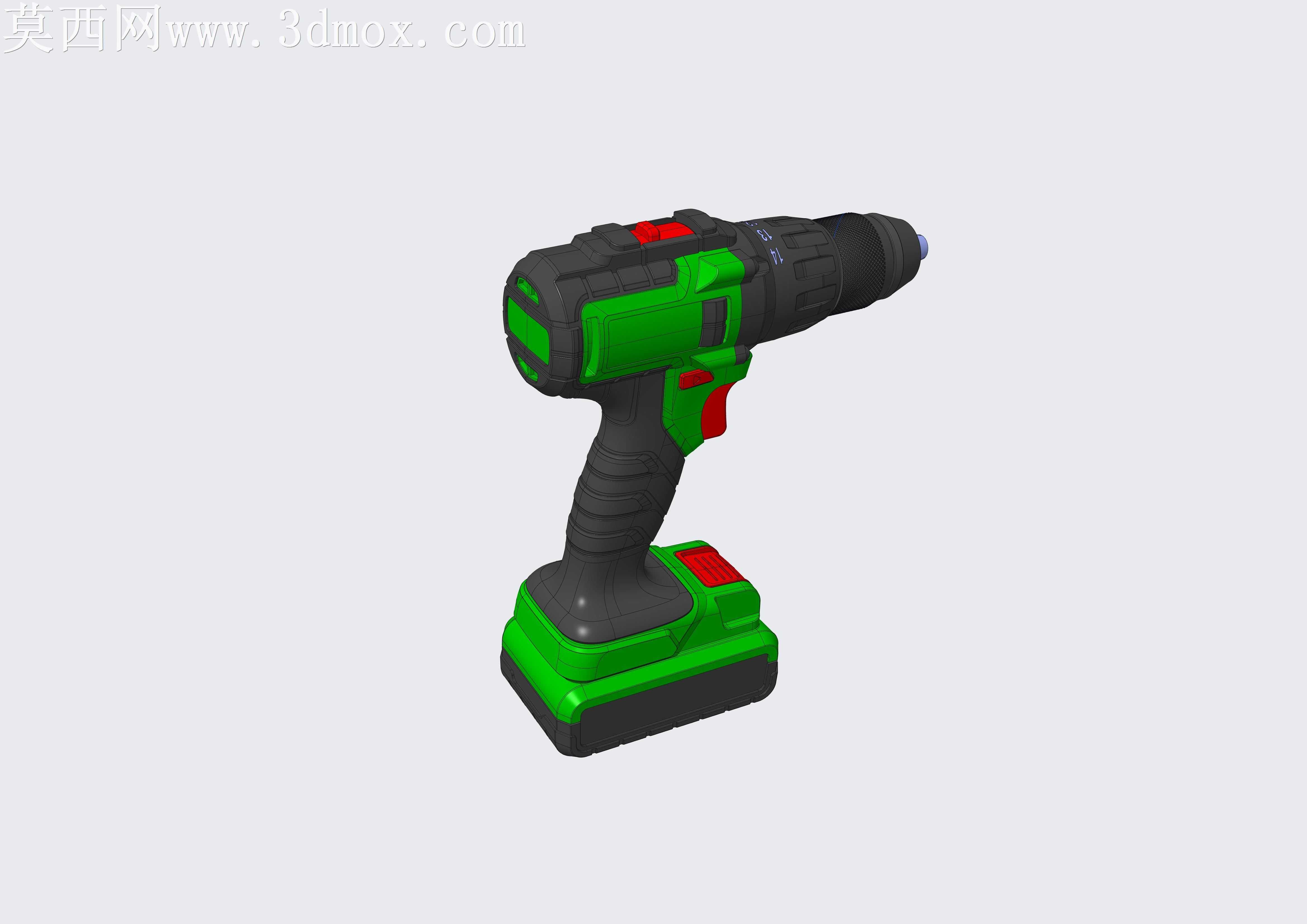

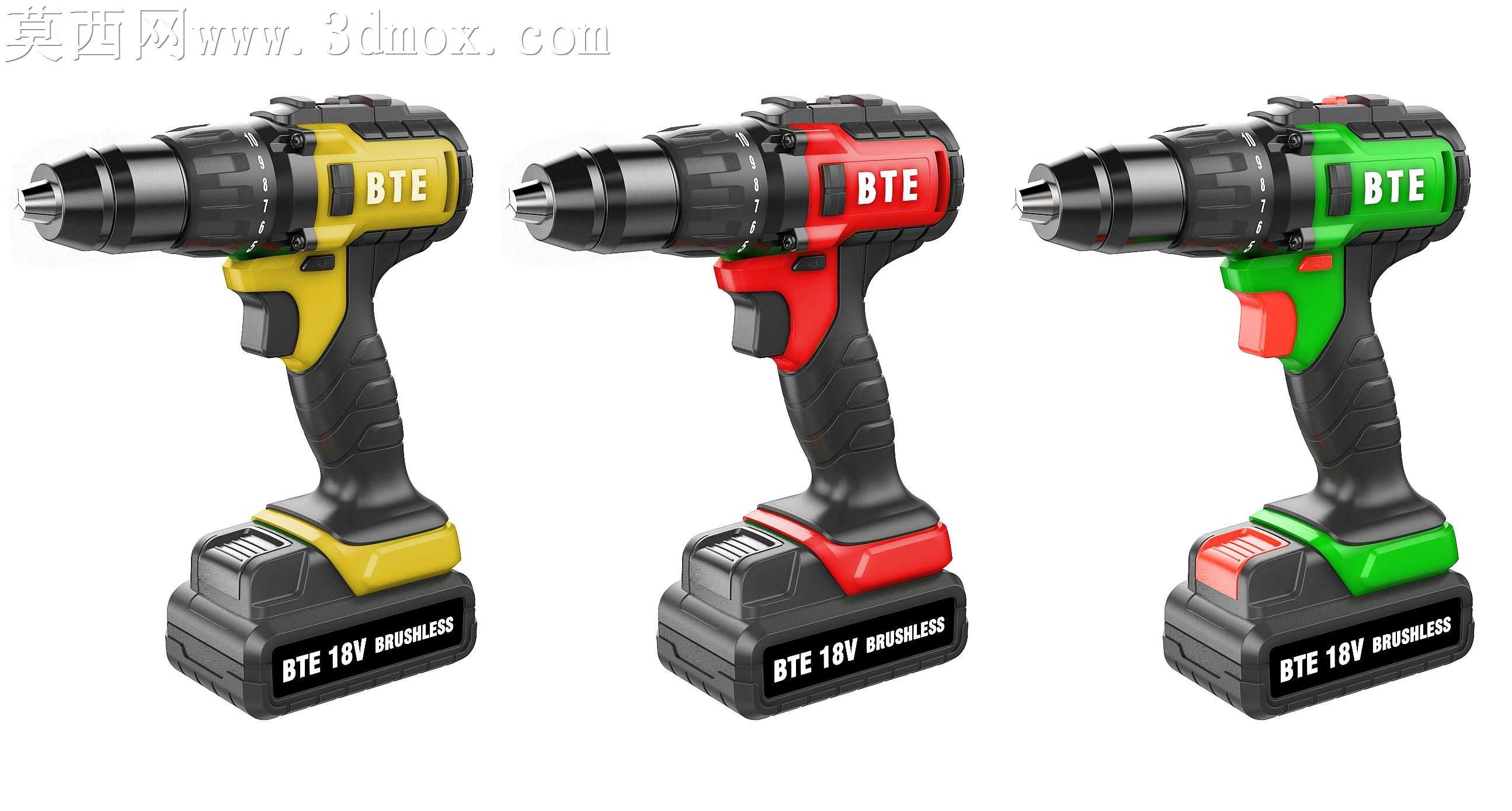

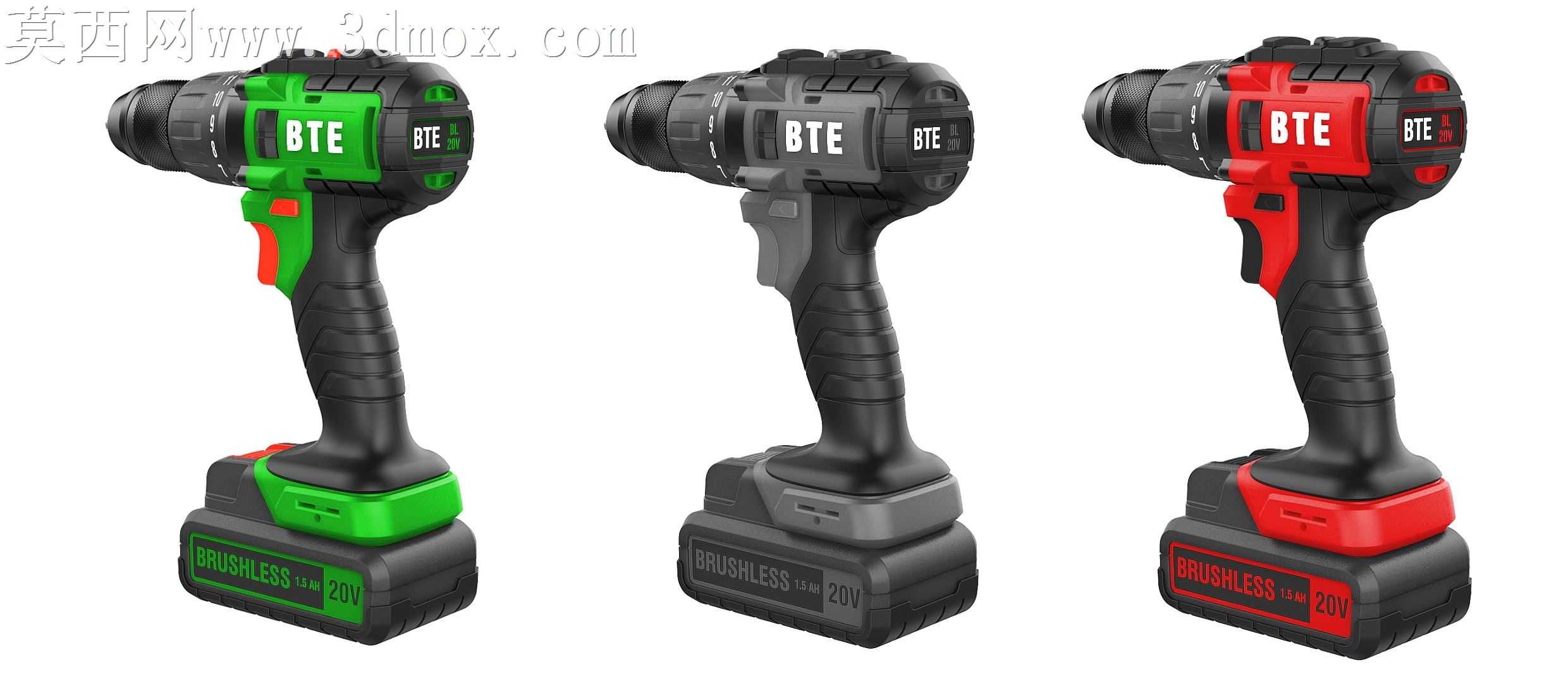

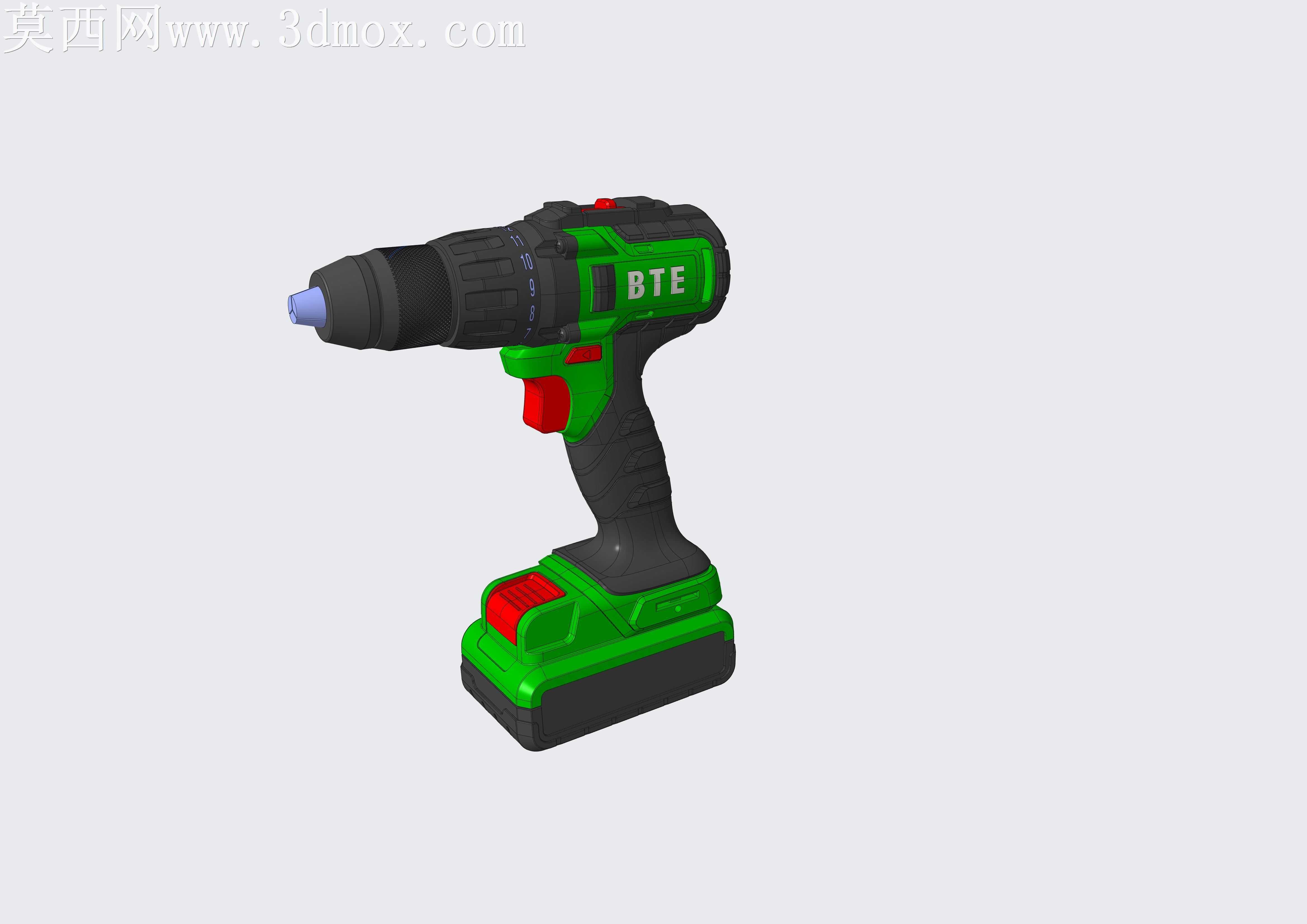

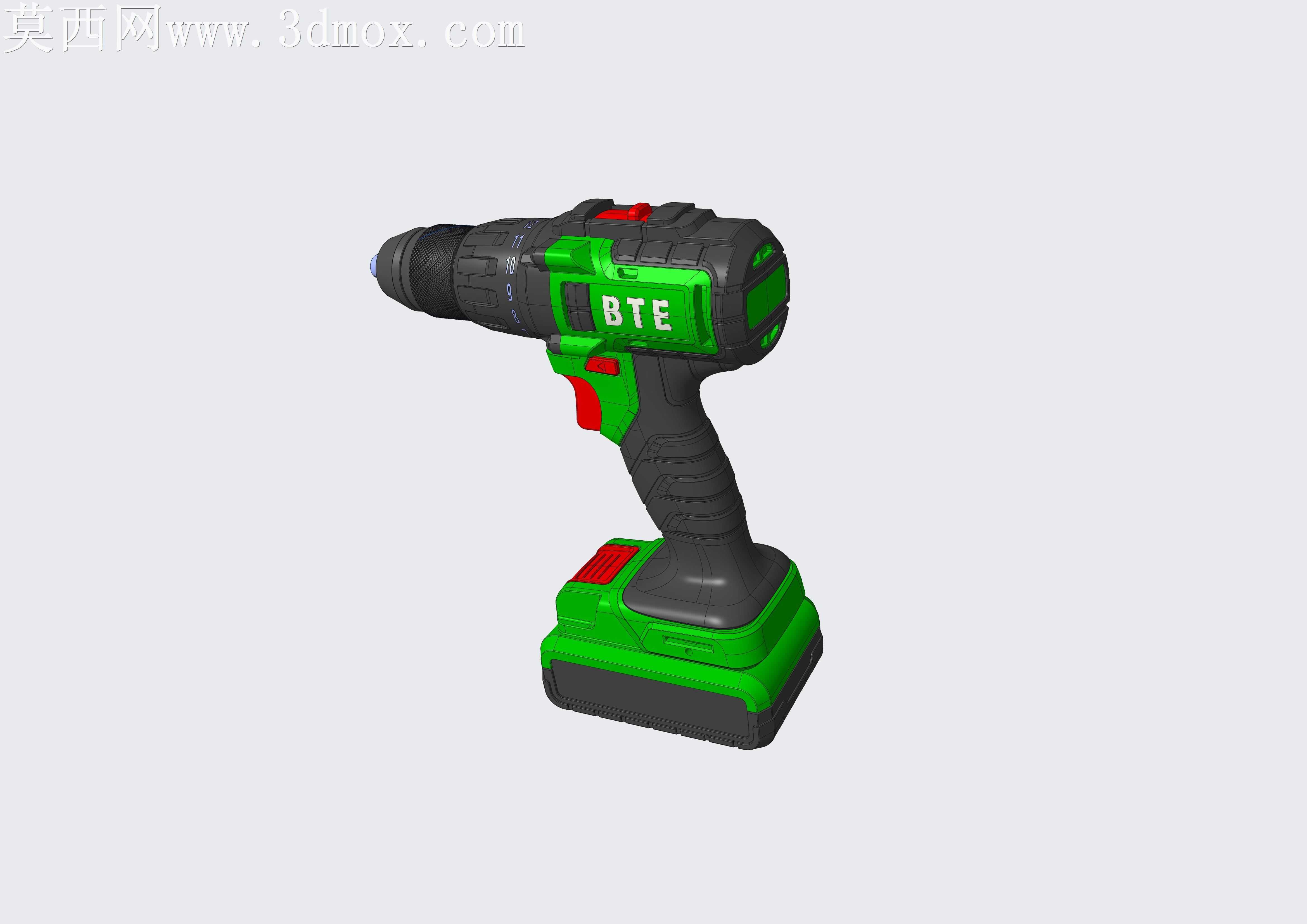

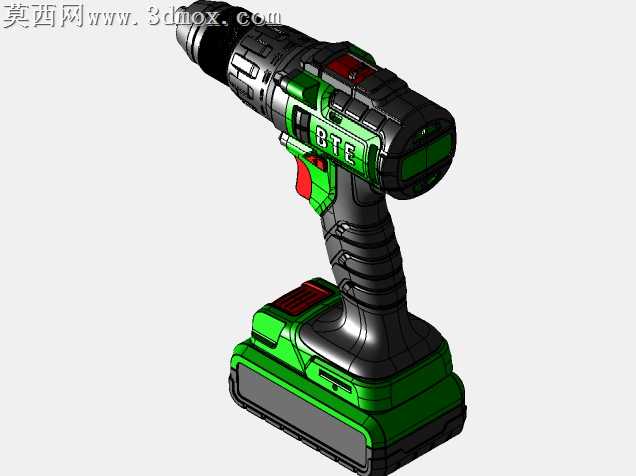

本作品为BTE品牌20V无线锂电螺丝刀钻的三维设计方案，建模阶段采用NURBS曲面建模逻辑完成全结构搭建，精准还原手持电动工具的人机交互形态与功能结构。整体外观采用家族化统一设计语言，三款不同配色的产品共享同一套主体结构框架，仅在外壳饰件配色上做区分，分别采用黄黑、红黑、绿黑的撞色搭配，既满足不同用户的审美偏好，也能通过色彩快速区分产品档位或应用场景。建模过程中重点处理了手持区域的曲面过渡，握把部分依据人体工学做了内收弧度与防滑纹理设计，防滑纹理采用等距排布的凹陷棱边结构，既保证握持摩擦力，也避免纹理过深积灰难清理的问题。夹头部分还原了三爪自锁紧结构的细节，夹头外圈的防滑滚花、档位调节环的刻度标识都做了精细化建模，还原真实产品的操作反馈结构。电池包部分采用滑轨卡扣式连接结构，建模时还原了电池与主机连接的卡扣卡位、电池包表面的电量提示窗、品牌标识印刷位的细节，电池包底部的防滑垫结构也做了对应处理，保证产品直立放置时的稳定性。渲染阶段采用写实渲染流程，为不同部件分配对应物理材质：主机外壳采用哑光抗冲击工程塑料材质，添加细微的颗粒质感还原真实工具外壳的磨砂触感；电池包外壳采用半哑光硬质塑料材质，表面印刷的品牌字样与参数标识做了贴图贴合处理；按键部分采用软胶材质，添加轻微的反光属性还原橡胶按键的质感；金属夹头部分采用拉丝金属材质，添加细微的使用划痕质感提升真实感。设计思路上围绕无线手持工具的使用场景做优化，将主机重心控制在握把区域，降低长时间手持操作的疲劳感，机身的功能按键布局在握持时拇指可自然触碰的区域，保证操作的便捷性，整体结构兼顾了外观辨识度与实用功能性，可直接用于产品原型验证、渲染宣传等场景。
