便携式翻盖影音播放设备结构设计

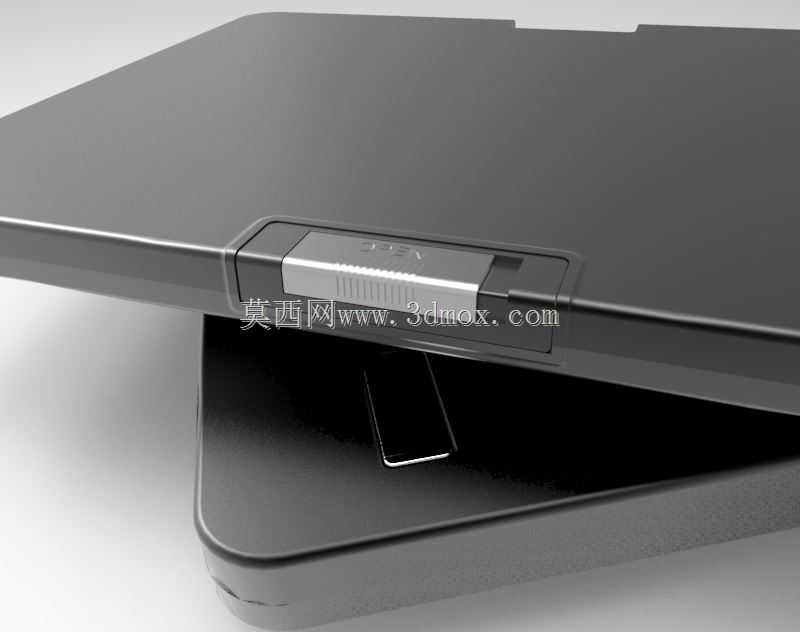

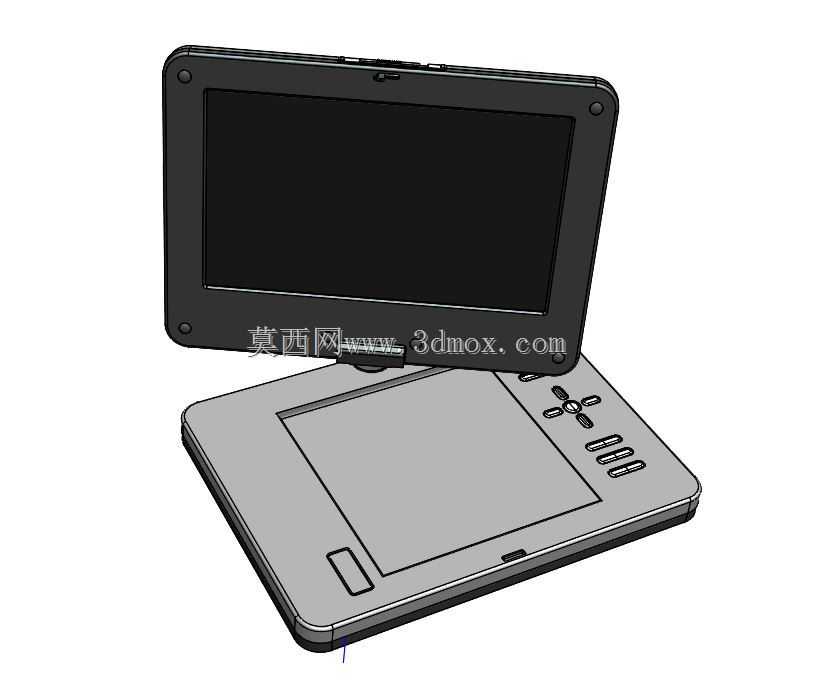

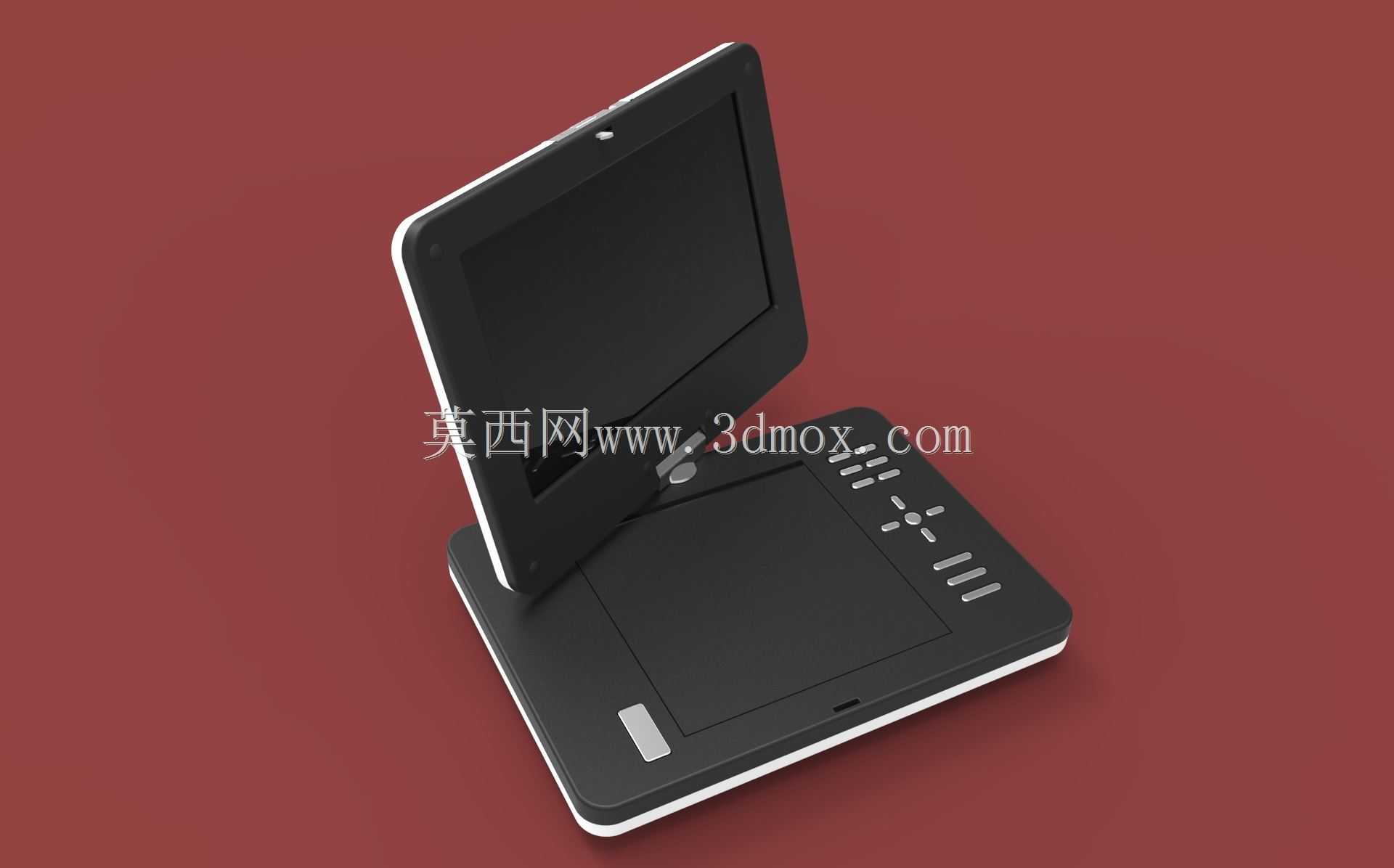

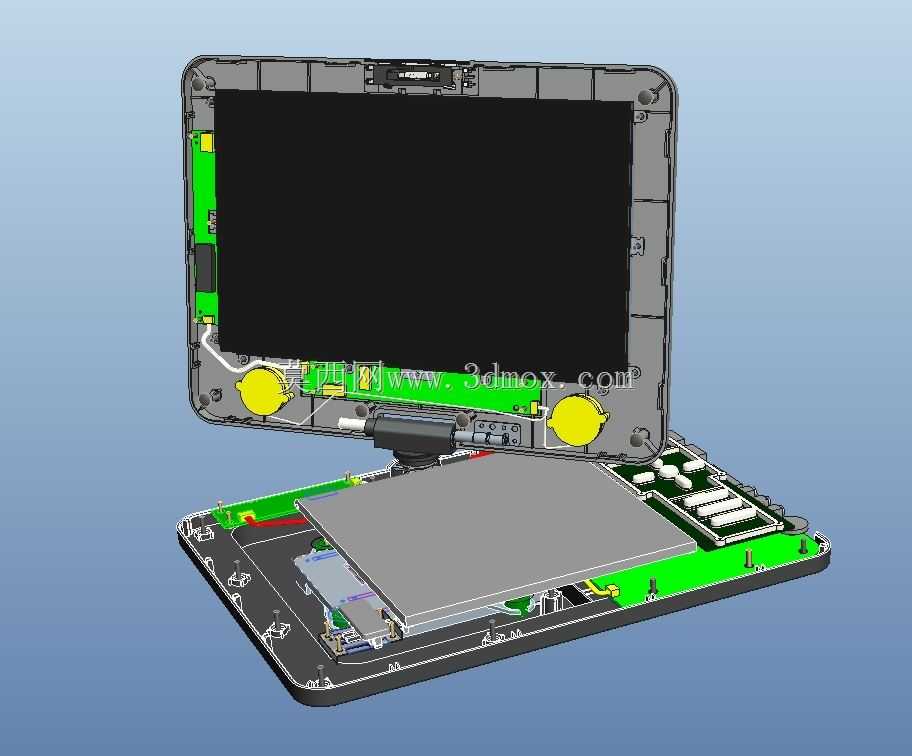

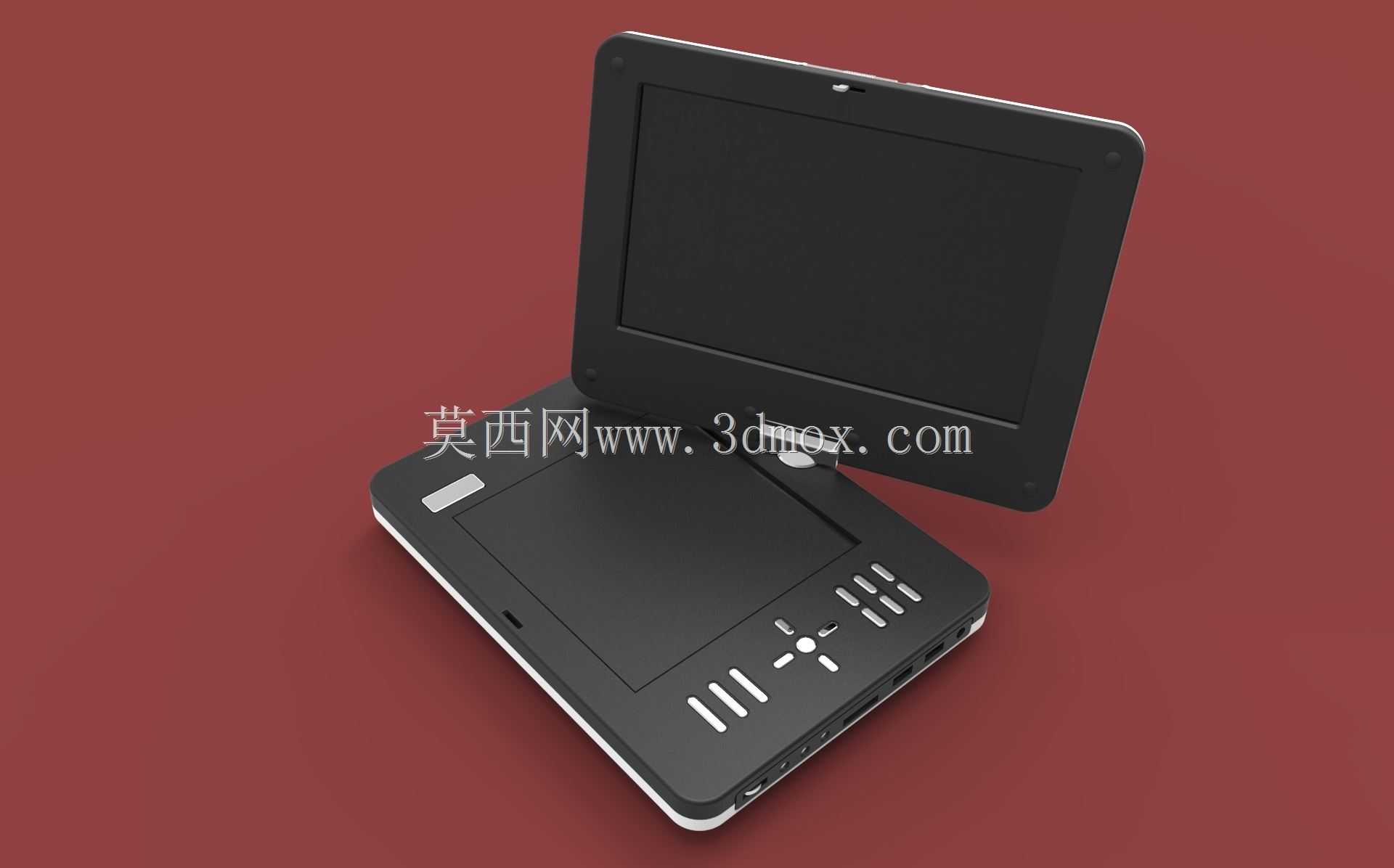

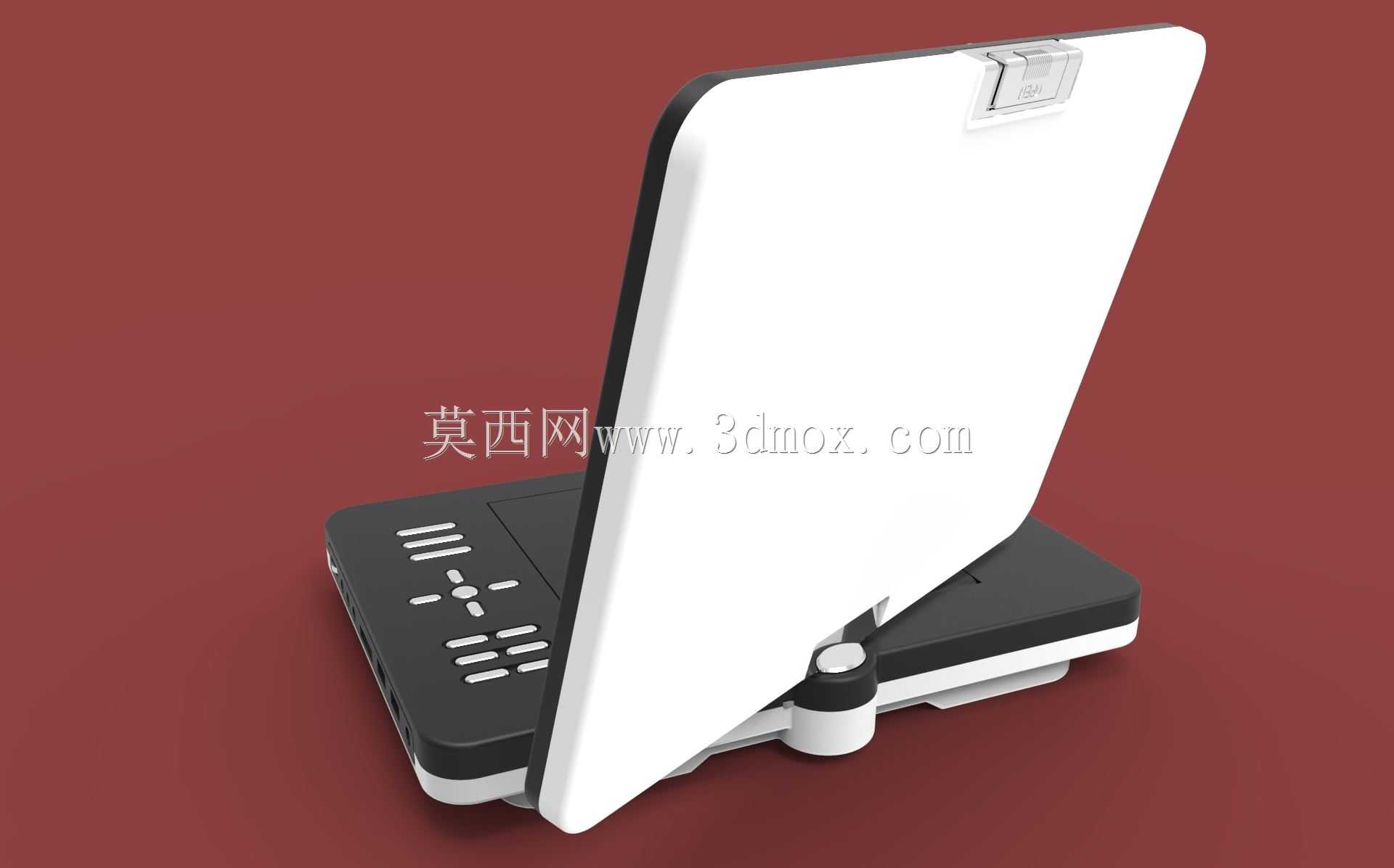

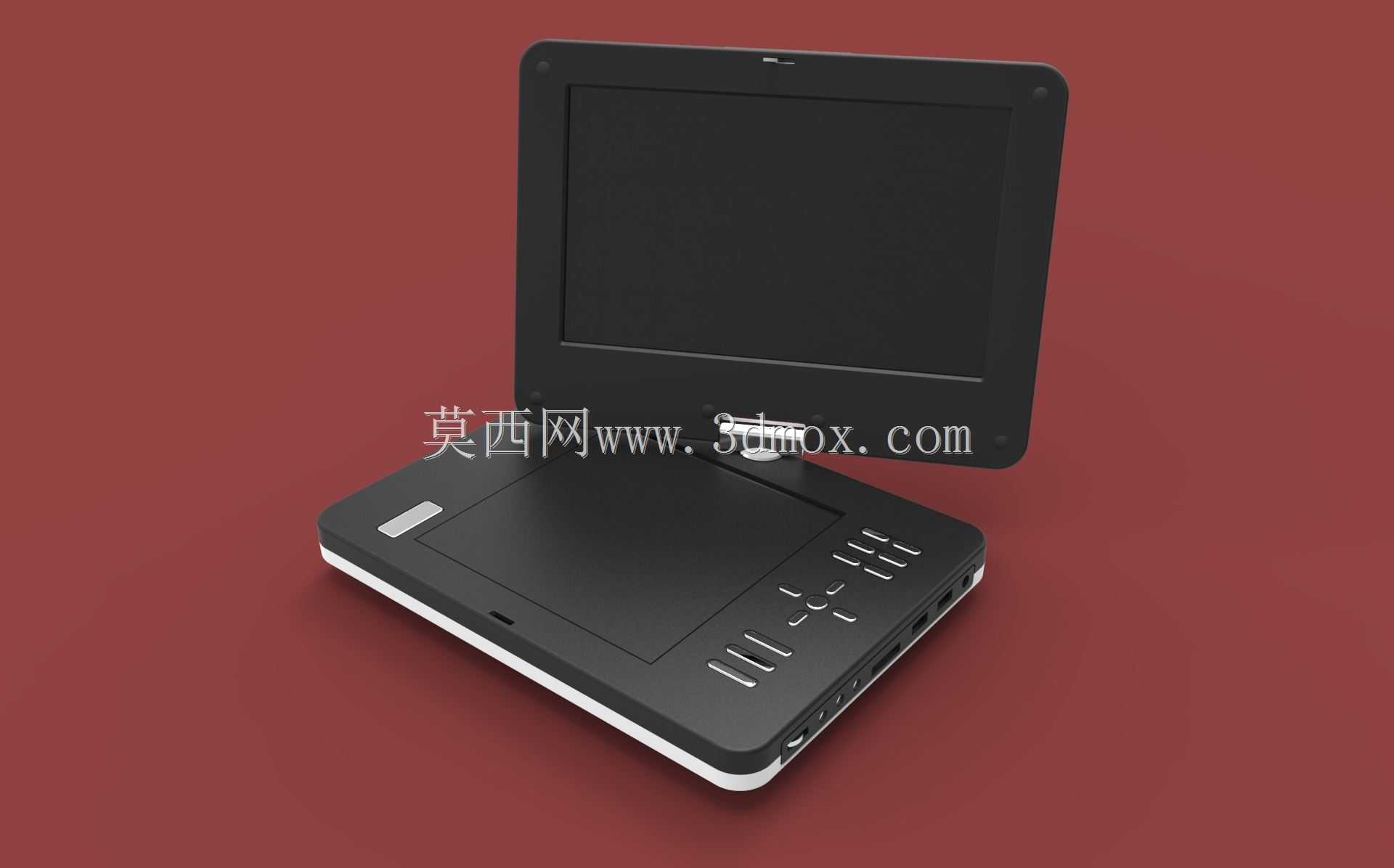

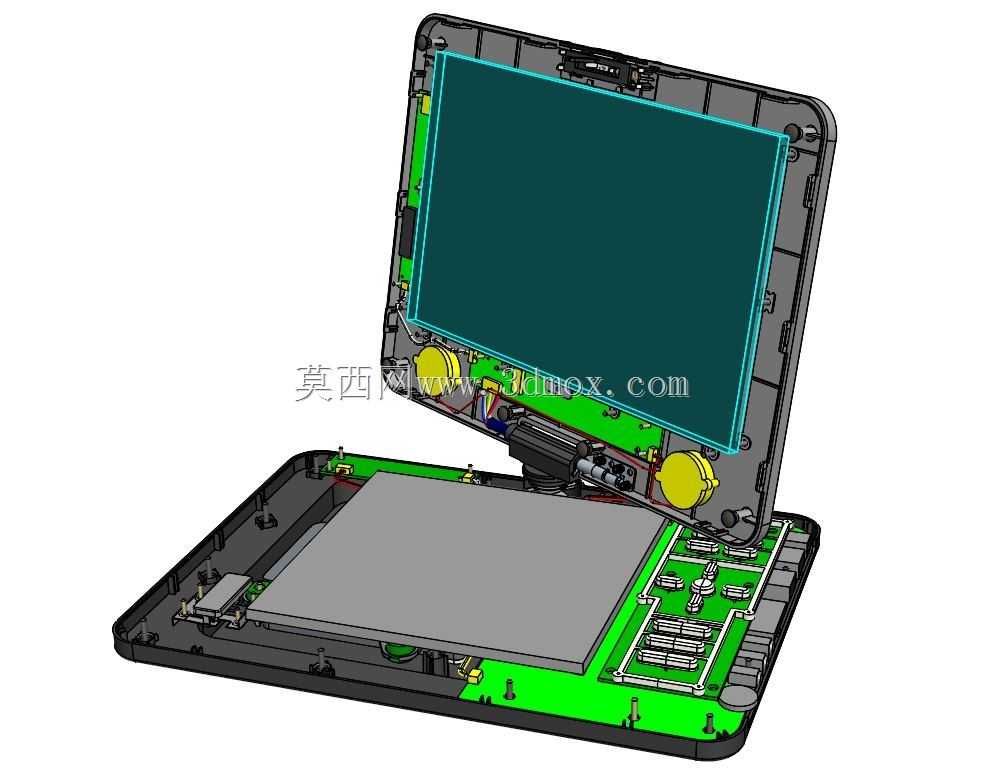

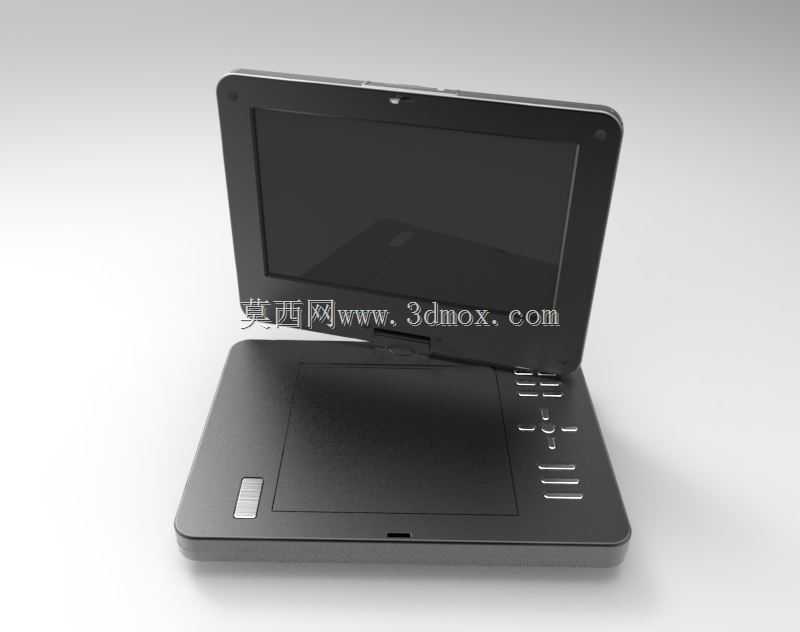

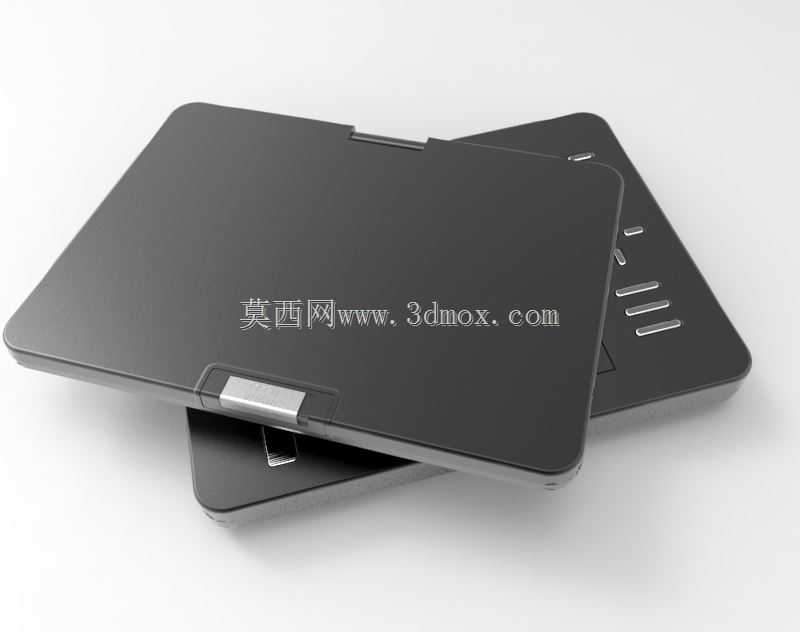

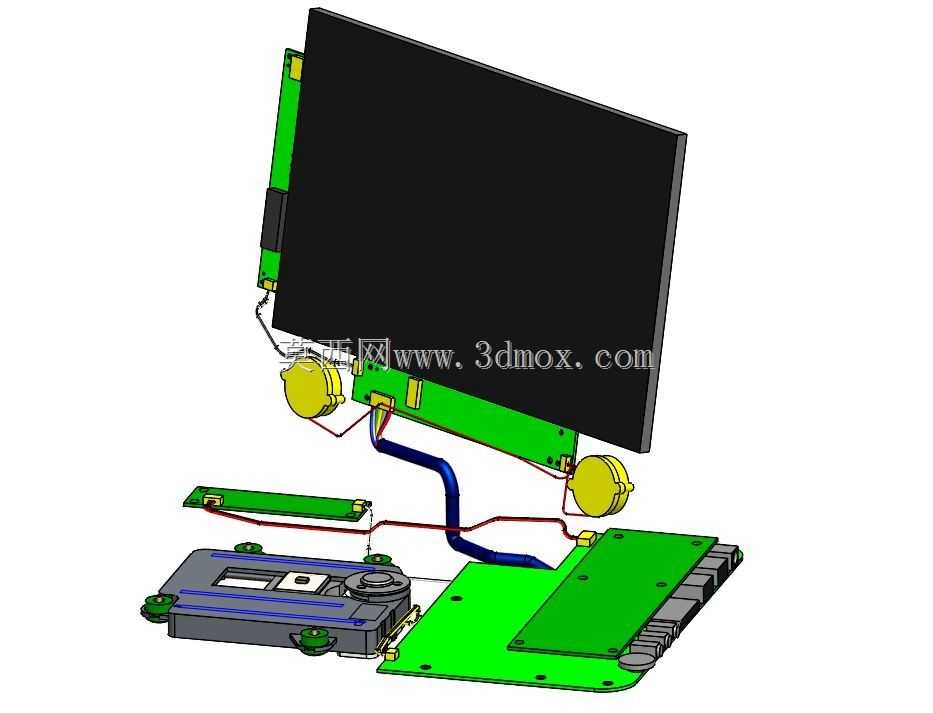

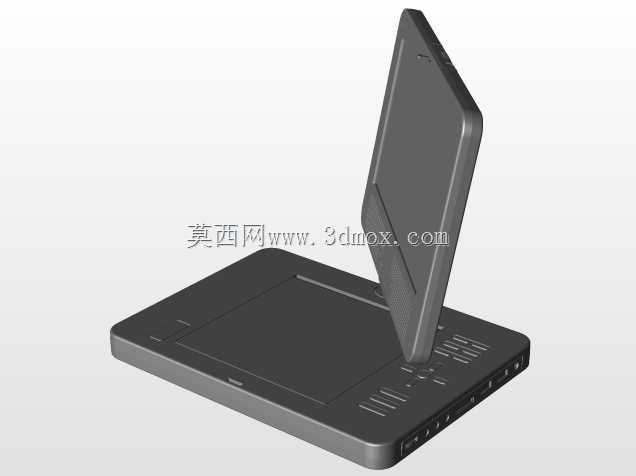

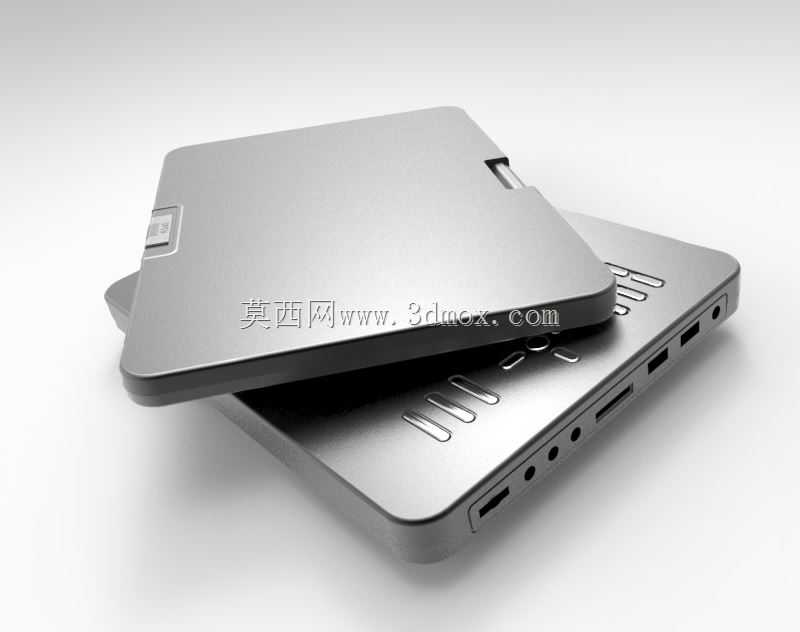

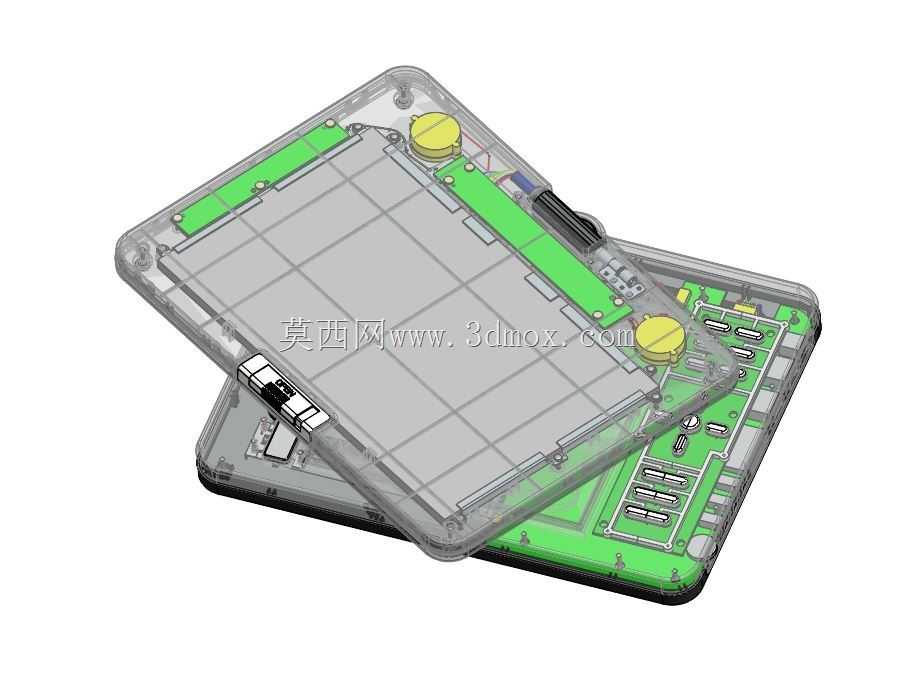

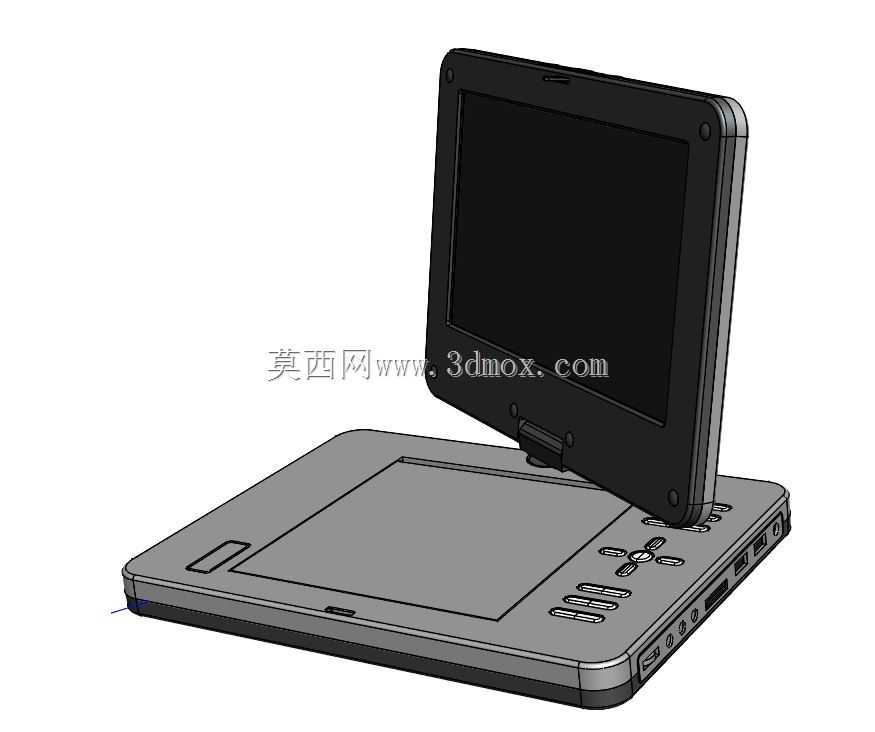

这款翻盖式便携播放设备的结构设计，首先围绕户外移动影音使用场景展开，区别于固定式桌面播放设备，整体采用上下翻盖的折叠构型，上半部分集成显示模组，下半部分集成碟片读取模块与操控按键区域，折叠状态下可有效保护屏幕与读取光头，降低携带过程中磕碰刮擦的损伤概率。从实际使用需求出发，设备展开后屏幕与主机底座形成符合人体工学的仰角，用户放置在桌面、膝上使用时无需额外调整支撑角度，观看视角自然舒适，减少长时间使用的颈部疲劳。操控区域的按键布局遵循高频操作优先的原则，方向控制键设置在按键区中心位置，功能快捷键围绕中心按键排布，按键的凸起高度与按压行程经过适配，盲操作时可通过触感快速定位功能键，无需频繁低头确认按键位置。碟片读取仓设置在主机底座上半部分靠近转轴的位置，翻盖开启后即可直接放置碟片，仓盖与底座的配合间隙控制在合理范围，既保证开合顺畅，又避免灰尘进入读取机构影响光头使用寿命。设备侧边预留了外接接口的安装位置，可扩展音频输出、电源输入、外接存储等功能，接口的排布避开了手持握持的区域，插接线材时不会干扰正常持握与操作。转轴部分采用阻尼结构设计，可在0到120度的开合角度范围内任意悬停，适配不同使用场景下的视角调整需求，转轴的扭矩经过匹配，既不会因为屏幕自重出现自动合盖的情况，也不会因为阻尼过大导致开合操作费力。壳体的边角全部做圆弧过渡处理，没有尖锐棱角，手持携带时不会硌手，同时跌落时圆弧结构可分散冲击力，降低壳体开裂的风险。底座底部设置有防滑胶垫的安装位，放置在光滑桌面时可增大摩擦力，避免设备滑动移位。整体结构拆分时充分考虑了装配工艺，上下壳采用卡扣加螺丝的固定方式，卡扣定位保证装配精度，螺丝固定保证连接强度，内部的电路板、读取模组、电池等部件都设置有对应的定位柱与固定筋位，装配时无需额外调整位置即可快速对位，有效提升生产装配效率。屏幕模组的固定采用四周压合的方式，避免硬连接导致的屏幕碎裂风险，同时在屏幕与壳体之间预留了缓冲间隙，抵消轻微形变带来的应力。
