便携式逆变BTE焊机结构设计方案

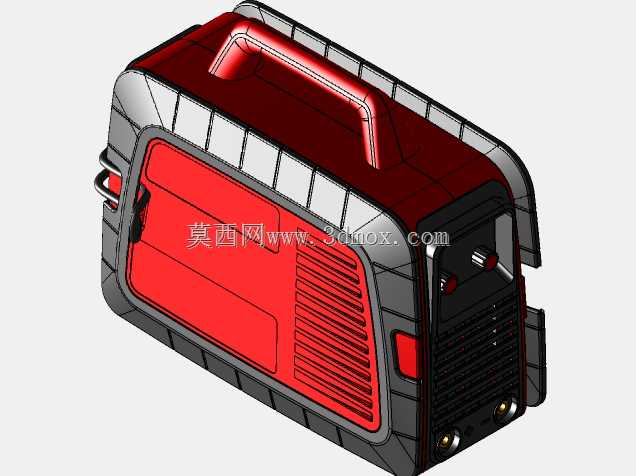

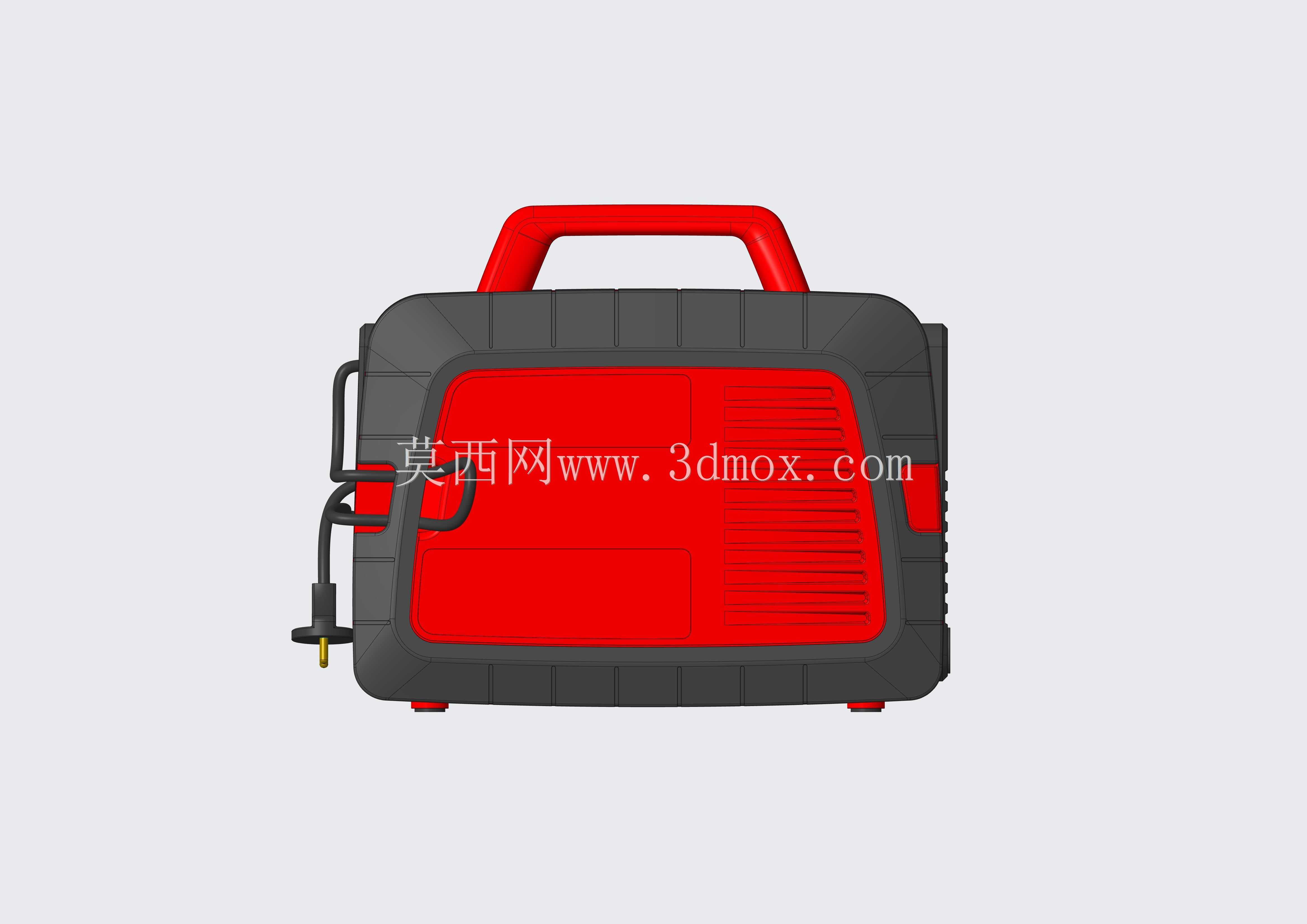

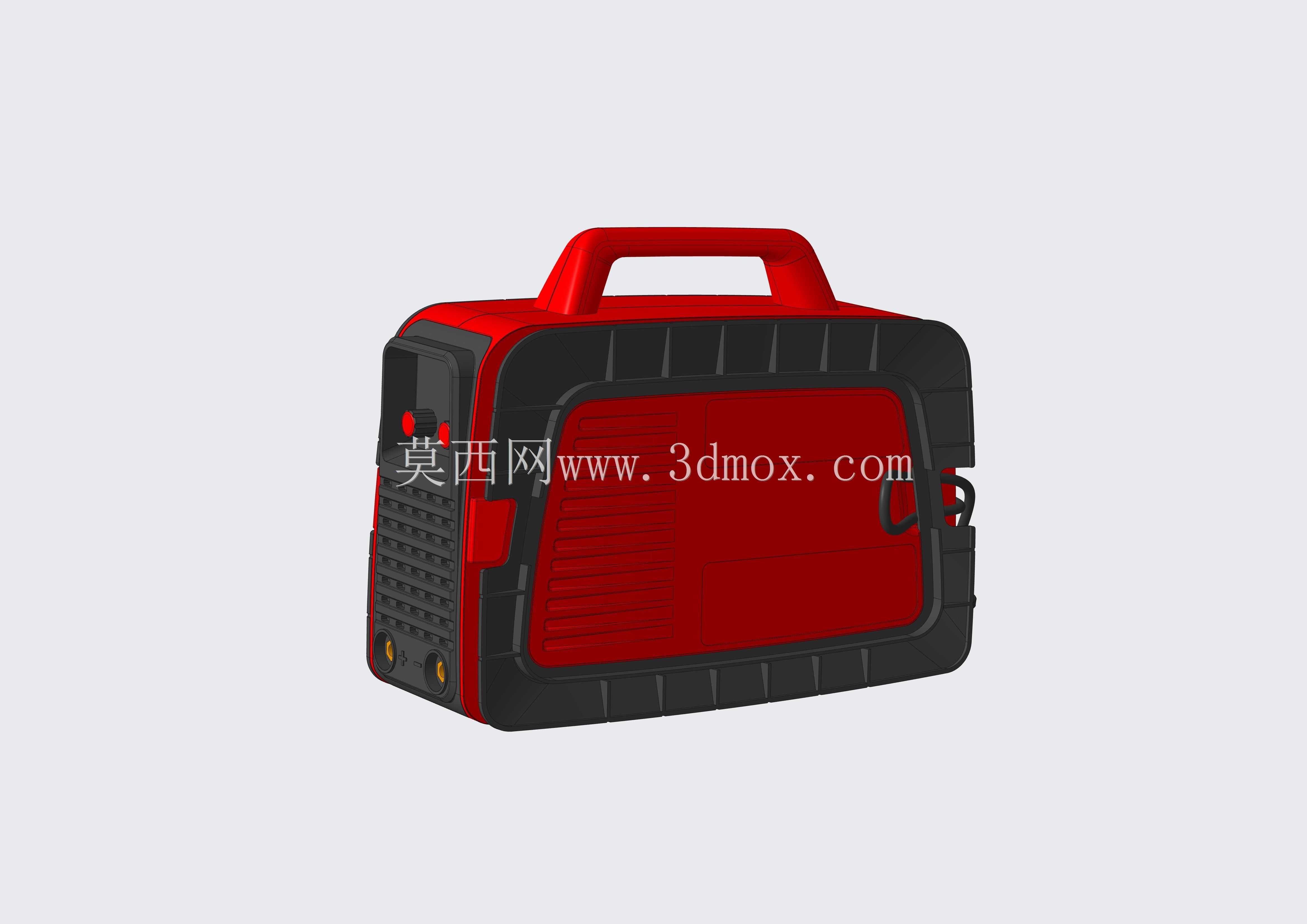

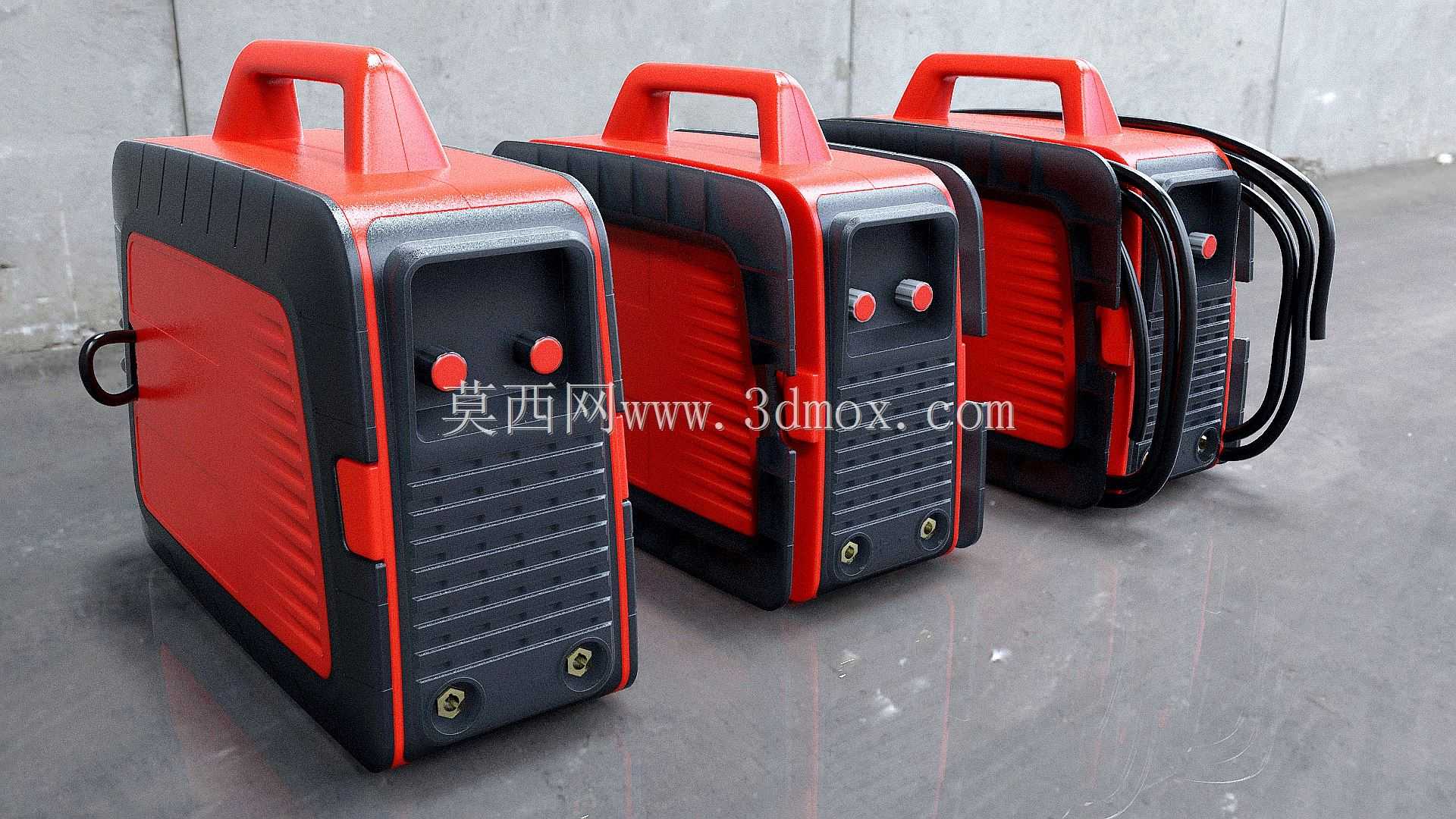

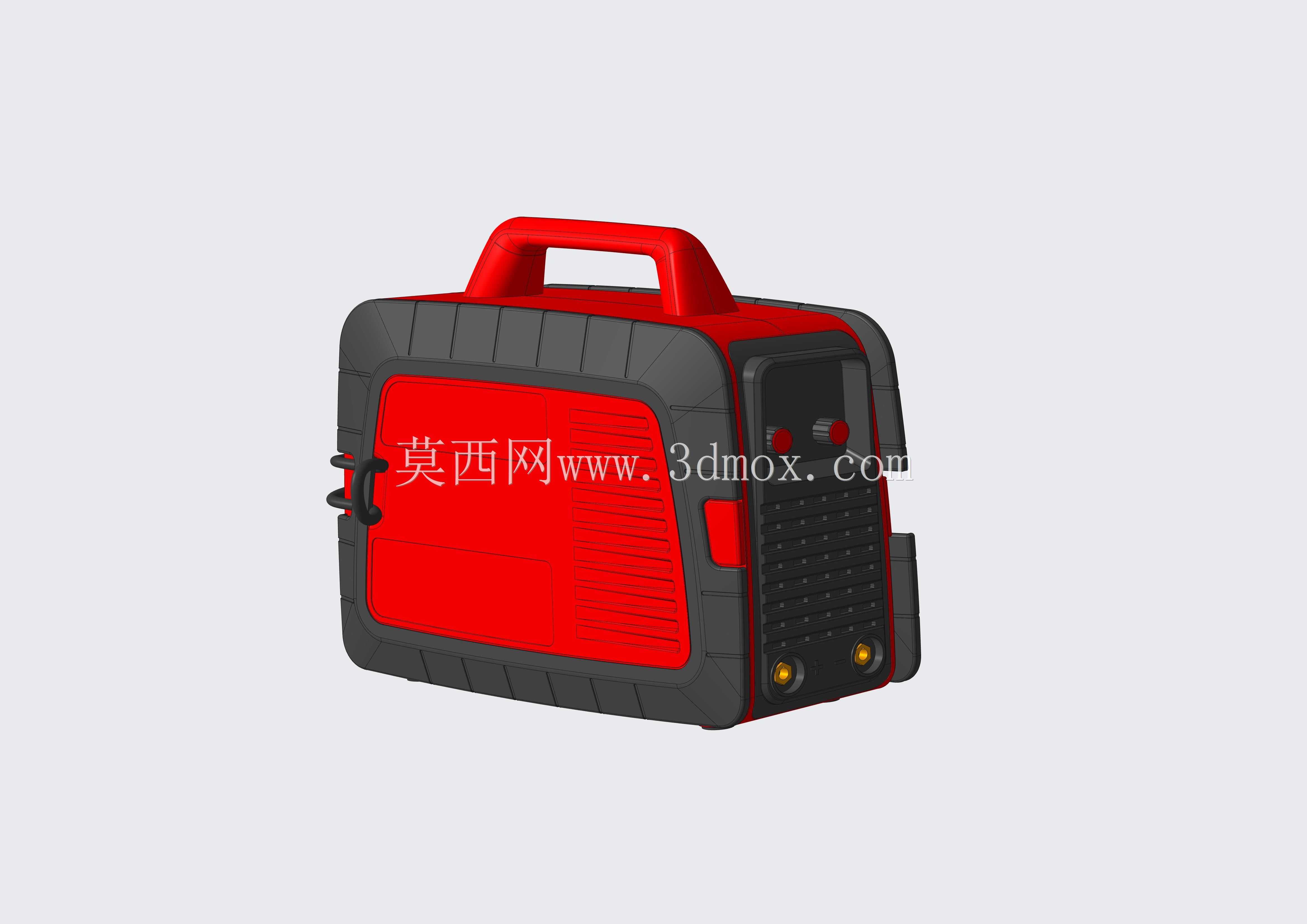

　　这款便携型逆变焊机的结构设计，核心围绕户外流动作业、装修现场零散焊接、设备维保应急抢修这类需要频繁转场的使用场景展开，区别于固定式工业焊机的厚重设计，整体采用手提式一体化壳体布局，将逆变主回路、散热风道、输出接线端、提手结构全部整合在封闭壳体内，单人即可完成设备转场与架设，无需额外配套搬运工装。从结构细节来看，壳体采用双色抗冲击工程塑料分件设计，红黑配色的分件并非单纯视觉区分，红色区域为结构受力与功能操作区，顶部集成的一体化提手做了加厚筋位处理，可承受整机满配状态下的垂直提拉载荷，侧面红色卡扣为侧黑盖的锁止结构，拆卸侧盖翻转固定后可作为临时电缆支架，在高空作业、无支撑台面的野外作业场景下，可将焊接电缆搭在支架上，

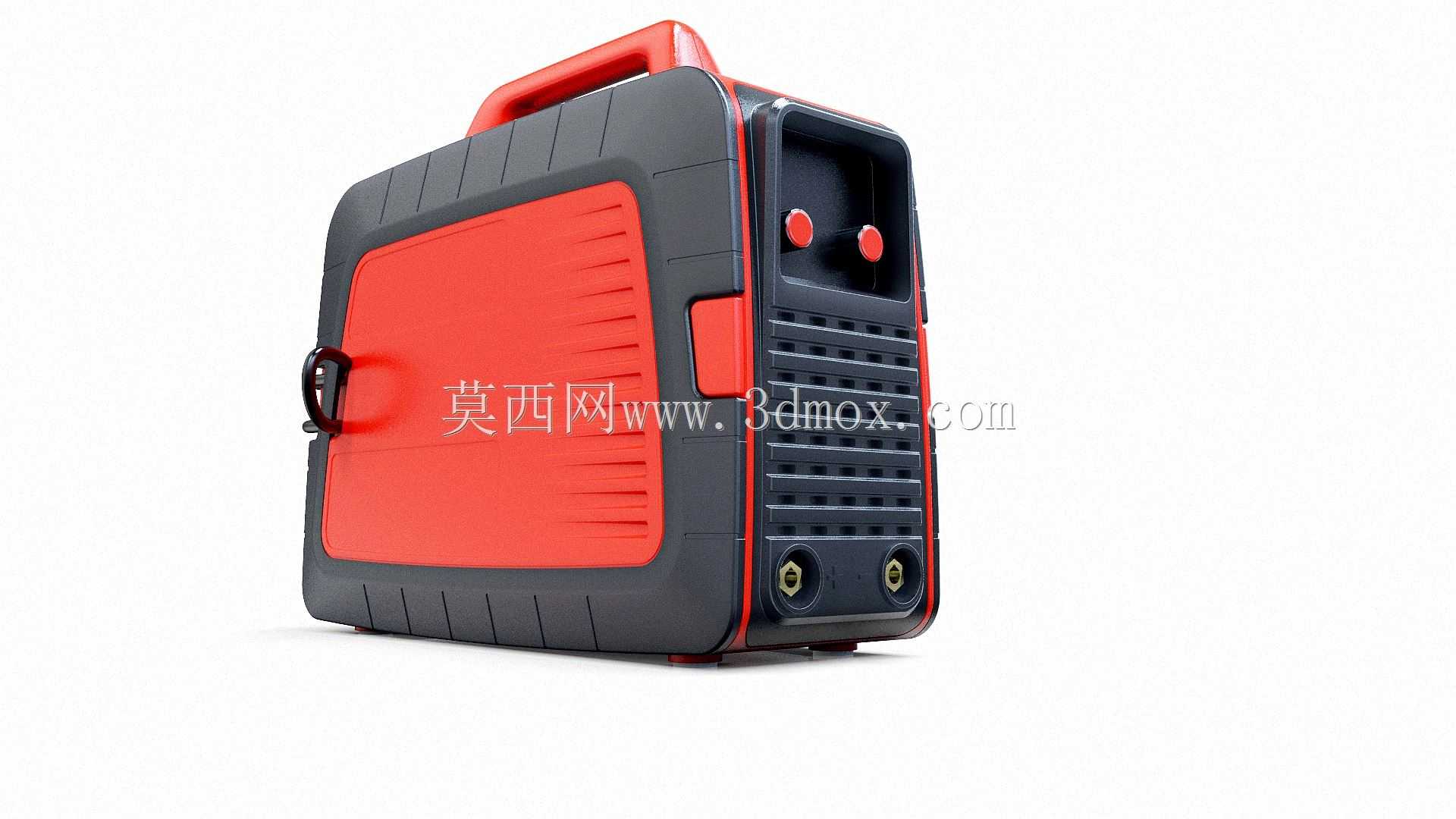

　　避免电缆拖拽拉扯接线端导致的松动、绝缘层磨损问题，解决了传统便携焊机作业时电缆无处放置、容易剐蹭工件的痛点。壳体黑色区域为散热与接口承载区，侧面排布的格栅式通风孔对应内部逆变模块的散热风道走向，进风孔位于下部靠近输出接线端位置，出风孔沿侧面竖向排布，形成下进上出的直通风道，可在连续焊接工况下将功率器件产生的热量快速带出，避免内部积热导致的过流保护触发；下部两个黄铜输出接线端子做了内嵌式设计，端子端面略低于壳体平面，转场搬运时不会磕碰端子导致螺纹变形、接线接触不良，端子周边做了绝缘凸台防护，避免金属工具误触导致的短路风险。正面操作区的两个调节旋钮做了凹陷式安装，旋钮顶面低于壳体周边的防护凸台，

　　设备意外倾倒时不会直接撞击旋钮导致档位偏移、旋钮轴断裂，旋钮旁的标识区域预留了参数标识粘贴位，可对应标注电流档位、适用焊条直径的对应关系，现场作业人员无需查阅说明书即可快速调节参数。整机外形尺寸控制在手提作业的合理边界内，宽度方向不超过成人肩宽，竖向高度适配普通车载储物格的放置尺寸，底部四个边角做了加厚橡胶垫脚，放置在不平整的工地地面时可保持稳定，同时缓冲搬运落地时的冲击，避免内部电路板受震动出现虚焊。从结构设计逻辑来看，这款焊机没有追求冗余的功能堆叠，所有结构细节都围绕便携场景下的可靠性展开：壳体分件的卡扣结构无需额外螺丝固定，日常维护清理风道时无需工具即可拆开侧盖；提手与壳体的连接采用内嵌金属螺母嵌件，

　　长期提拉不会出现塑料螺孔滑牙的问题；侧盖翻转作为电缆支架的结构，没有额外增加独立支架零件，仅通过现有侧盖的锁止结构变换安装方向实现功能拓展，控制了整机零件数量与制造成本，同时减少了额外零件丢失的风险。在安装边界上，内部元器件的排布遵循重心居中原则，重量较大的逆变变压器、散热模块布置在壳体中心靠近底部的位置，提手位于整机重心的正上方，提拉时设备不会出现单侧倾斜，长时间手提搬运的疲劳度更低；输出接线端的位置距离壳体侧边留有足够的接线操作空间，即使佩戴焊工手套也能顺利完成电缆接头的拧紧操作，不会因为空间局促导致接线不牢。散热风道的设计避开了内部电路板的积灰路径，进风位置的格栅做了防尘挡筋，可阻挡工地现场的大颗粒焊渣、铁屑进入壳体内部，降低内部电路短路的风险。壳体表面的防滑筋条沿手持方向排布，搬运时手部出汗也能保持足够的摩擦力，不会出现滑脱摔落设备的情况。
