NASA太空舱弹射系统结构设计方案

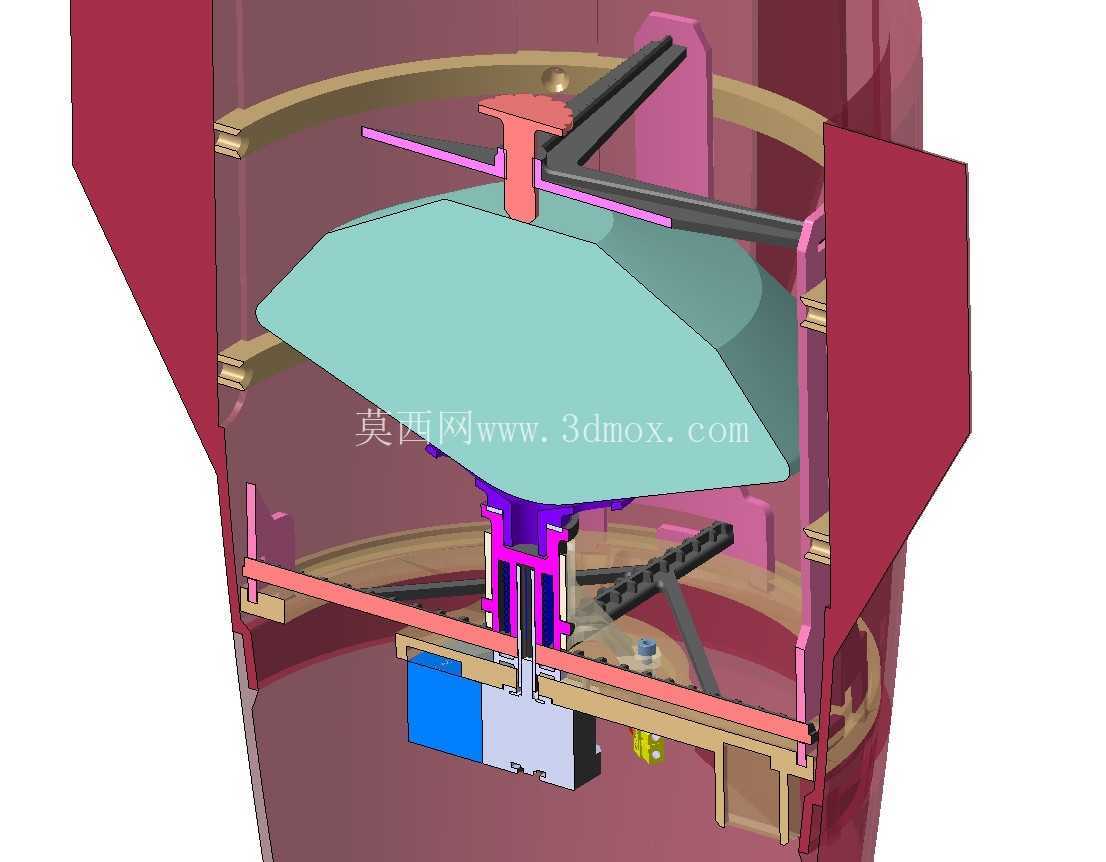

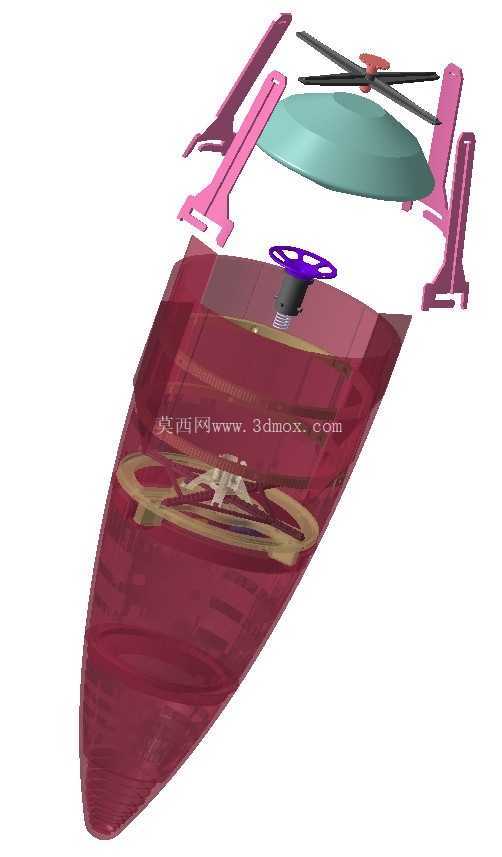

　　这套弹射系统的核心应用场景，是配套SPEED引导车完成NASA太空舱的快速弹射释放作业，属于航天地面保障与发射辅助环节的专用执行机构，可适配不同规格的NASA标准太空舱安装使用，无需对引导车主体结构做大规模改造即可完成搭载。从实际功能逻辑来看，整套机构的触发逻辑采用电信号驱动机械解锁的冗余设计，接收5V电平触发信号后，动力单元输出扭矩完成两级锁止机构的同步释放，底部支撑结构在弹簧蓄能作用力下将太空舱沿预设导向轨迹推出，待太空舱完全脱离引导车承载位后，上部锁止机构自动完成复位，不会对舱体离架后的运动轨迹产生干涉。

　　设计阶段优先考虑了不同规格舱体的适配性，通过更换胶囊底部的支撑垫块，配合调整释放气缸的伸出行程、M14锁紧螺钉的固定高度，即可匹配不同直径、不同重量的NASA标准太空舱安装需求，安装边界覆盖现役常用的中小型太空舱底部接口尺寸，无需额外加工转接法兰即可完成固定。整套机构的动力传递路径经过多轮优化，信号从触发端输入后，首先传递至控制单元完成信号校验，再输出动力至驱动电机，电机输出轴旋转18度即可完成外轴锁止结构的解锁，同步触发上部锁止机构的脱扣，整个动作响应时长控制在毫秒级，避免出现解锁不同步导致的舱体卡滞问题。

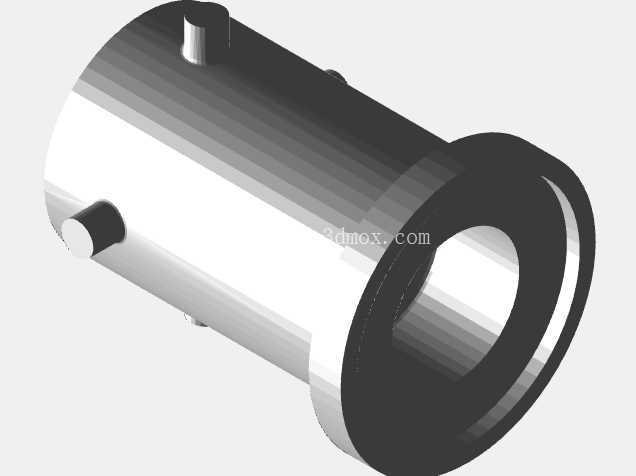

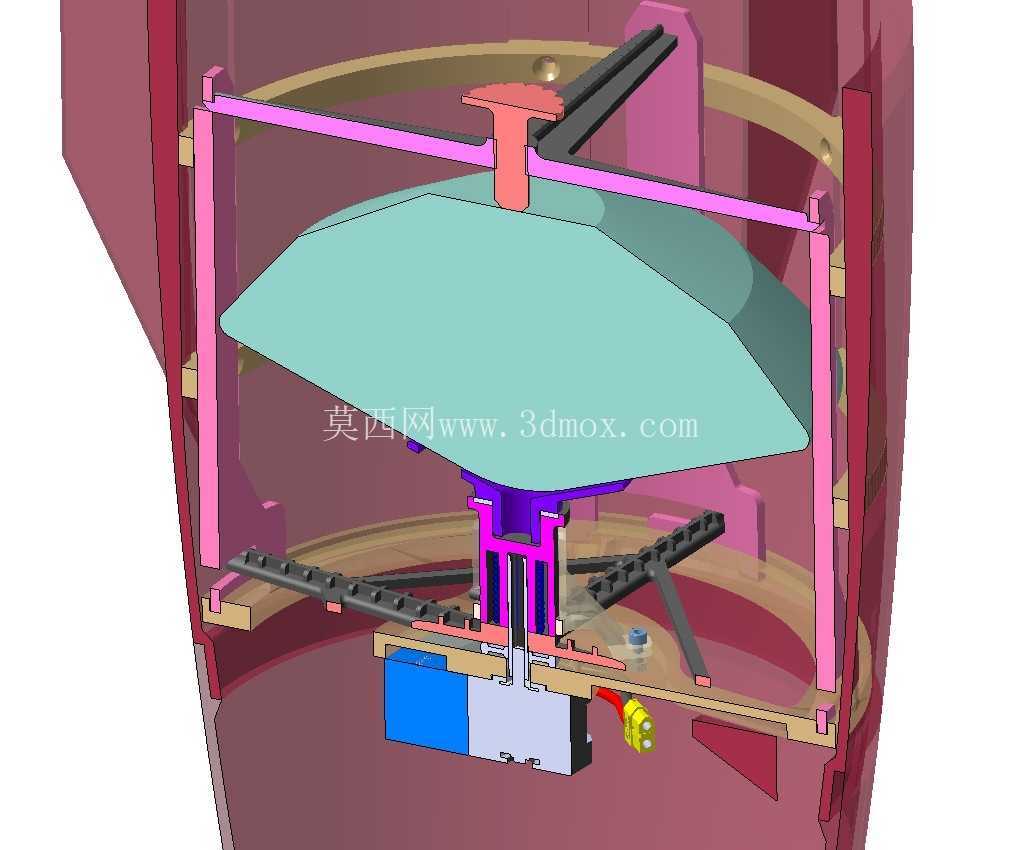

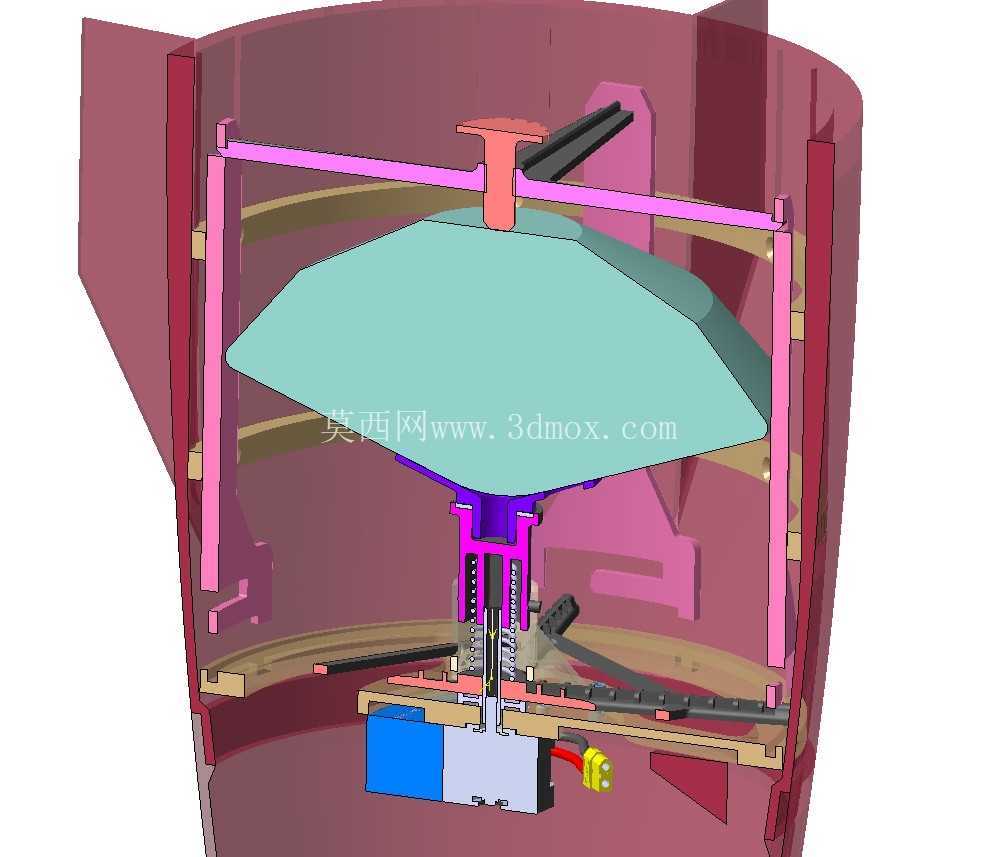

　　结构拆分来看，除弹簧部件和内轴部件需要采用机加工工艺保证强度和配合精度外，其余所有结构零件都支持3D打印工艺制作，可大幅降低原型件的制作成本和迭代周期，标准件部分可直接采购市面通用规格的螺钉、螺母、轴承完成装配，无需定制特殊规格的紧固件，进一步压缩整体制作成本。设计过程中针对NEMA17电机、电池以及控制单元的安装空间做了预留，考虑到实际搭载时的空间限制，绝缘外壳的结构做了紧凑化处理，所有走线都内置在结构腔体内部，避免外部走线在弹射过程中被拉扯损坏。导向结构采用透明可视化的外壳设计，调试阶段可以直接观察内部锁止机构的动作状态，无需拆解外壳即可判断机构是否存在卡滞、复位不到位的问题，大幅降低现场调试的难度。

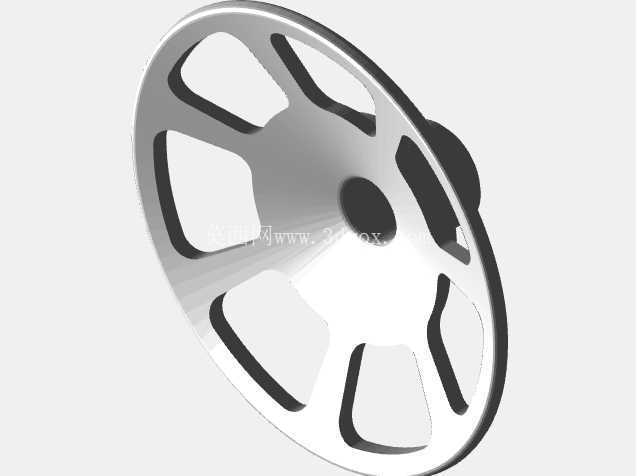

　　弹射支撑面做了弧度匹配设计，和太空舱底部的曲面完全贴合，弹射过程中支撑力均匀分布在舱体底部接触面，不会出现局部应力集中导致的舱体表面损伤，上部的夹持机构采用弹性接触设计，锁止状态下既能提供足够的夹持力避免运输过程中舱体移位，解锁释放时又能快速张开不干涉舱体的弹出轨迹。整套机构的可拆卸性设计也做了充分考量，机构一旦完成太空舱的弹射释放作业，和SPEED引导车的连接部分可快速拆卸分离，不需要借助专用工具即可完成整套机构的拆解和转运，方便野外作业场景下的快速部署和转场。针对反复使用的工况，所有运动配合面都预留了润滑脂填充槽，长期使用过程中可定期补充润滑，降低运动部件的磨损量，延长整套机构的使用寿命，锁止机构的接触部分采用耐磨材质处理，经过上千次解锁循环测试后仍能保持可靠的锁止力度，不会出现锁止失效导致的舱体意外脱落问题。
