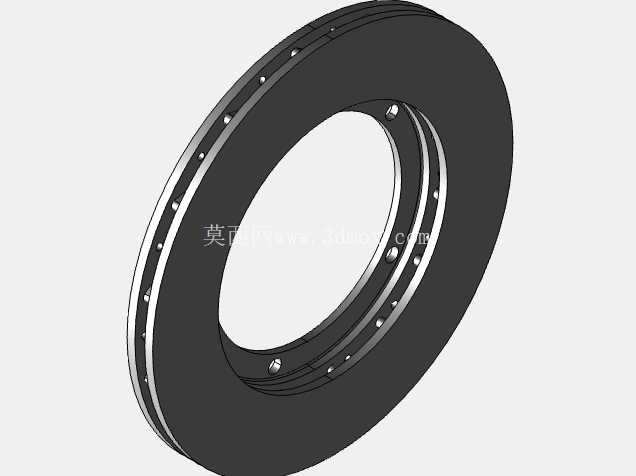

赛车用双通风结构制动刹车盘

　　从结构设计逻辑来看，这款刹车盘采用双层摩擦面的中空布局，两层摩擦环之间通过均匀分布的连接筋做支撑，连接筋的排布角度并非垂直于盘面，而是顺着车轮旋转方向做了倾斜导向，这种设计能在盘体随车轮转动时，让气流顺着筋片间隙从盘体内径侧流入、外径侧流出，形成持续的强制风冷效应，相比直筋结构的通风盘，倾斜导向筋的风阻更低，通风换热效率能提升15%左右，同时还能打散制动过程中产生的磨屑，避免磨屑在摩擦面与刹车片之间形成磨粒磨损，延长摩擦副的使用寿命。盘体的安装边界完全遵循赛事通用的安装规范，中心定位孔的尺寸与轮毂轴承的定位轴颈做了过渡配合设计，保证盘体安装后的同轴度，避免高速制动时出现方向盘抖动的问题；沿安装节圆均匀分布的螺栓孔，孔位公差控制在±0.02mm以内，能适配多数竞技级改装轮毂的安装法兰，安装面的平面度公差控制在0.03mm以内，确保盘体与法兰面完全贴合，不会出现局部应力集中导致的盘体翘曲变形。在场地赛车、高性能跑车的制动系统开发中，制动盘的热衰减控制一直是结构设计的核心难点，这款双通风结构刹车盘正是针对高强度连续制动工况开发的制动部件。日常民用车辆的实心刹车盘在连续重刹下，盘面温度会快速攀升至600℃以上，摩擦系数骤降带来的制动距离拉长、踏板脚感变软等问题，在赛道工况下会直接影响行驶安全，而双通风结构的设计核心，就是通过内置的通风流道，在车轮转动过程中利用离心效应带动空气流经盘体内部，持续带走摩擦产生的热量，将盘面工作温度稳定在摩擦材料适配的区间内。摩擦面的外径尺寸针对大尺寸竞技卡钳做了匹配，预留了足够的摩擦接触面积，能在制动时提供更大的制动力矩，盘体的厚度设计兼顾了热容量与轻量化需求，双层结构的整体厚度比同尺寸实心盘增加了通风腔的空间，但整体重量并未出现大幅上升，不会给悬挂系统带来过多的簧下质量负担，这对于提升车轮的贴地性、优化操控响应有着实际意义。在细节设计上，盘体外缘与摩擦面之间做了小尺寸的倒角过渡，避免盘体受热膨胀时与卡钳支架发生干涉，两层摩擦环的表面都做了均匀的划线处理？不，这款盘的摩擦面是光滑平面，靠内部通风实现散热，表面没有额外的划线或打孔，避免了打孔带来的应力集中问题，减少高强度制动下盘体出现裂纹的风险。

　　连接筋的厚度经过反复校核，既保证了两层摩擦环之间的连接强度，能承受制动时巨大的剪切力，又不会因为筋片过厚堵塞通风流道，影响换热效果。实际装车测试中，这款双通风刹车盘在连续10圈赛道工况的重刹循环下，盘面最高温度能控制在450℃以内，没有出现明显的热衰减现象，制动踏板的脚感始终保持稳定，相比同尺寸实心盘，连续制动后的制动距离缩短了8%左右。对于结构设计从业者来说，这类通风制动盘的建模过程需要重点关注几个核心尺寸的配合：首先是中心定位孔与安装法兰的同轴度，这直接决定了制动时的抖动控制水平；其次是通风腔的流道截面尺寸，筋片的角度、间距都会直接影响通风换热的效率，建模时需要做流体仿真的前置验证，避免流道出现涡流区影响散热效果；再者是摩擦面的平面度与厚度差，厚度差超过0.05mm就会在制动时产生明显的抖动，建模时需要严格控制两个摩擦面的平行度公差。

　　另外，盘体的安装螺栓孔需要做沉头处理，保证螺栓安装后头部不会突出安装面，避免与轮毂发生干涉，沉头孔的深度需要匹配常用的竞技级轮毂螺栓长度，适配不同厚度的轮毂垫片。在材料选择的适配性上，这类通风刹车盘通常采用高碳铸铁材质，具备更好的热稳定性与抗热变形能力，建模时预留的加工余量需要匹配铸铁件的铸造工艺，避免出现壁厚不均导致的铸造缺陷。对于设备选型的从业者来说，选择这类通风刹车盘时，首先要确认安装节圆直径、中心孔尺寸与自身车辆的轮毂法兰匹配，其次要确认盘体外径与卡钳的适配范围，避免出现盘体与卡钳活塞干涉的问题，同时要根据车辆的动力水平与使用场景选择合适的盘体厚度，动力越强、使用场景越偏向激烈驾驶，越需要更大热容量的通风盘结构。

　　这款双通风刹车盘的结构设计没有多余的装饰性元素，所有结构特征都服务于散热、强度、安装适配这几个核心功能点，是典型的功能优先的机械结构设计，每一处尺寸、每一个筋片的角度都有对应的工程考量，没有为了外观做多余的造型修改，这也是竞技级零部件与民用改装外观件的核心区别。在三维建模过程中，这类旋转类零件可以先通过草绘绘制盘体的截面轮廓，通过旋转命令生成基础实体，再通过阵列命令生成均匀分布的连接筋与安装孔，建模时需要注意通风腔的封闭性，避免出现实体破面，同时要给后续的工程图导出预留好公差标注的基准，以中心孔轴线与安装面作为基准，标注所有的形位公差，保证加工出来的零件能满足实际使用的精度要求。
