竞技类轮式作业机器人整机结构设计

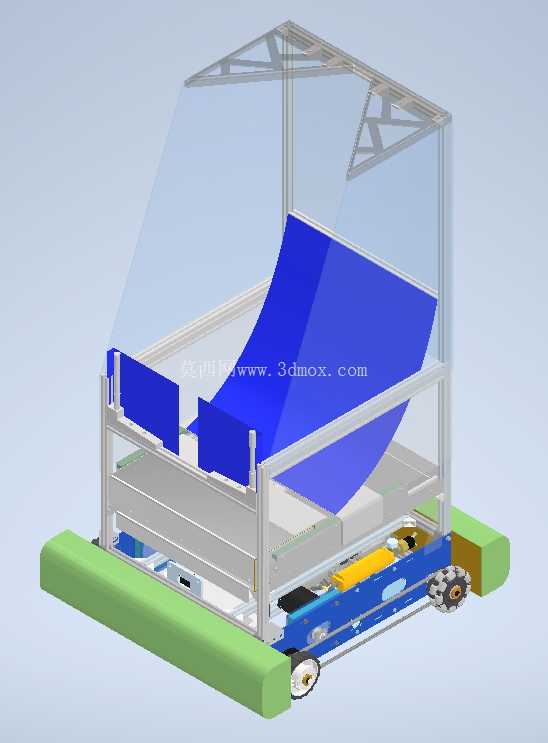

　　这款轮式移动作业平台的结构设计，核心面向封闭场地内的定点物料转运、快速路径通行类竞技场景，整体框架采用标准工业铝型材搭建，兼顾装配效率与结构刚性，在满足赛事对抗级别的抗冲击要求同时，预留了充足的上层功能拓展空间。底盘部分采用四轮麦克纳姆轮布局，可实现全向移动，无需大半径转向即可完成横向平移、原地旋转等动作，适配狭窄通道内的快速走位需求，轮组安装座采用钣金折弯件与型材内嵌连接的方式，避免了外置安装座突出带来的碰撞干涉问题，底盘下层预留了电池、驱动控制器、走线槽的安装空间，所有电气元件均布置在底盘防撞梁内侧，防撞梁采用高密度柔性缓冲材质包裹，可吸收低速碰撞时的冲击力，保护内部元件不受损。

　　上层承载区域采用曲面导料结构设计，蓝色曲面护板形成的倾斜导料面，可让落入承载区的物料自动滑向预设的定位区域，无需额外设置复杂的定位夹紧机构即可完成物料的快速归集，曲面护板采用轻量化板材加工，通过型材角件与主框架连接，拆卸调整便捷，可根据不同尺寸的承载物料快速更换护板形态。框架顶部设置了三角形加强筋结构的横梁，既可以作为上层附加机构的安装基准，也能提升整体框架的抗扭刚性，避免机器人快速启停、急转变向时框架出现形变影响运行精度。从安装边界来看，整机外轮廓的长宽尺寸控制在标准赛事场地的通道通行阈值内，底盘离地间隙适配场地内的常规坡道、接缝落差，不会出现托底卡滞问题，整体重心控制在底盘高度的三分之一处，高速移动、急停时不会出现侧翻风险。

　　设计过程中优先采用标准件与通用型材，所有连接点位均预留了调节余量，装配时可根据实际加工误差调整各部件的相对位置，降低单件加工精度要求，缩短装配调试周期，框架外侧的透明防护板采用轻质透明材质，既可以防止承载物料从侧面滑落，也能直观观察内部元件的运行状态，便于日常维护与故障排查。轮组的动力传递路径采用直连布局，减少传动环节的功率损耗，驱动电机安装在底盘内侧的安装位上，输出轴直接与轮组连接，省去了同步带、链条等易损传动部件，降低日常维护频次。

　　承载区的曲面弧度经过反复验证，可适配对应赛事规则下的标准物料形态，物料滑入后不会出现卡滞、弹出的问题，配合底盘的全向移动能力，可快速完成取料、转运、卸料的全流程动作，框架各型材的连接位置均设置了防滑锁紧结构，长时间运行不会出现连接松动的问题。整机的走线全部隐藏在型材的内置槽内，外部无裸露线束，避免移动过程中线束被外物勾挂造成损坏，电气元件的安装位均预留了散热间隙，长时间高负载运行时不会出现过热问题。从结构强度校核来看，主框架可承受额定承载重量1.5倍的冲击载荷，防撞梁可承受常规对抗碰撞的冲击力，不会出现永久性形变，各运动部件的活动范围内均无干涉点，全向移动时轮组与底盘、框架之间不会出现摩擦卡滞。
