长行程连杆式执行检测装置结构

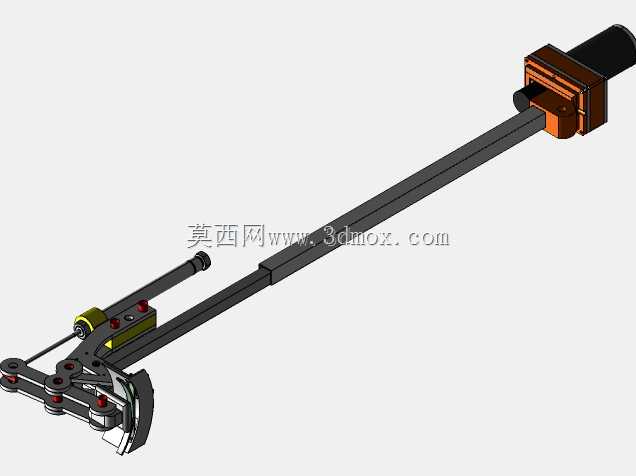

　　这套长行程连杆式执行检测结构，主要面向工业自动化产线的工件到位检测、位置反馈以及末端执行联动场景，常见于汽车零部件焊装线的工件夹持到位确认、非标自动化设备的行程位置校验、物流分拣线的货品到位触发等工况，能够在较长的直线行程范围内完成机械动作传递与位置信号反馈，适配安装空间狭长、需要将检测触发端与信号输出端拉开安全距离的使用场景。从结构设计逻辑来看，整体采用长直杆作为主行程承载主体，杆体选用矩形截面型材，既保证了长行程下的结构刚性，避免杆体在伸出或收回过程中出现挠曲变形，也能通过型材自身的导向面降低额外导向组件的配置需求，减少整体结构的安装占用空间。驱动端集成在杆体的尾部，采用模块化的安装座设计，安装座上预留了标准化的安装孔位，

　　能够直接适配市面常见的标准安装基面，不需要额外加工过渡连接板，安装时只需要保证安装座的基面与杆体行程方向的平行度在0.1mm/m范围内，就能保证整套机构运行顺畅，不会出现卡滞问题。前端的连杆执行组件采用多铰接点的连杆布局，每个铰接点都配置了自润滑衬套，能够在长期往复运行过程中降低铰接位置的磨损量，不需要频繁加注润滑脂，减少日常维护工作量。前端的执行端设置了可调式的触发触头，触头的伸出长度可以通过锁紧螺母进行微调，微调行程范围在5mm以内，能够补偿安装过程中出现的位置误差，保证触发位置的精度控制在±0.2mm范围内，满足大部分工业检测场景的精度要求。整套结构的安装边界需要注意，杆体完全伸出时的总长度要比缩回状态长约420mm，

　　安装时需要在杆体的伸出方向预留足够的安全行程空间，避免杆体伸出时与周边设备结构发生碰撞；杆体两侧的预留安装间隙不小于15mm，方便后期对铰接点的紧固件进行点检维护。驱动端的安装座外形尺寸为宽65mm、高58mm，安装孔的孔距为48mm，适配M6的紧固件进行固定，安装基面的平面度要求不低于0.05mm，防止安装座锁紧后出现变形导致杆体运行卡滞。在功能实现上，这套结构将机械动作传递与检测触发功能集成在一起，不需要额外配置独立的检测触发支架，当杆体带动前端连杆机构运行到指定位置时，前端触头接触被测工件后，连杆机构会产生微小的位置偏移，触发尾部安装座内集成的检测元件输出信号，整套动作的响应延迟不超过10ms，能够满足高速产线的信号响应要求。

　　设计过程中针对长行程杆体的刚性问题做了专项优化，通过有限元仿真校核，杆体在最大伸出长度下，前端受10N径向载荷时的最大形变量不超过0.3mm，不会因为杆体变形导致触发位置偏移，也不会出现杆体与导向面卡涩的问题。连杆机构的铰接点位置经过运动学仿真优化，保证前端触头接触工件时的接触力保持在3-8N区间，既不会因为接触力过小导致触发信号不稳定，也不会因为接触力过大刮伤被测工件表面，适配金属工件、硬质塑料工件等多种材质的检测对象。整套结构的运动部件没有外露的尖锐边角，所有铰接位置的紧固件都采用内六角圆柱头螺钉，螺钉头部不超出连杆表面，避免运行过程中勾挂周边的管线或者操作人员的衣物，满足工业设备的安全设计要求。在实际选型适配时，如果应用在有切削液、粉尘的工况下，可以在铰接点位置增加防尘密封圈，在杆体表面增加防尘护套，提升整套结构的防护等级，不需要对主体结构做大幅修改，就能适配不同的恶劣工况环境。
