Curnutt赛车螺旋弹簧减震缓冲衬套

在山地越野骑行、场地赛车竞技这类高频冲击载荷的工况下，螺旋弹簧减震器的缓冲限位部件一直是影响减震行程控制、冲击过滤效果的核心易损结构，本次设计的环形缓冲衬套，正是针对这类螺旋弹簧减震的端面缓冲需求开发的适配结构。

从实际使用场景来看，这类缓冲衬套安装在螺旋弹簧减震的上下端面与减震器安装座之间，当减震器受冲击压缩到行程末端时，衬套会率先承接弹簧端面的冲击载荷，通过自身弹性形变吸收末端冲击能量，避免金属弹簧与金属安装座直接硬接触产生撞击异响，同时也能限制弹簧的极限压缩行程，防止弹簧并圈引发的减震器刚性冲击，保护减震器内部的阻尼杆、密封件等核心部件不受过载冲击损坏。除了适配Curnutt系列赛车螺旋弹簧减震外，该衬套可通过等比例缩放尺寸，匹配不同线径、不同内径的螺旋弹簧减震，覆盖从山地自行车前后减震、小型越野摩托减震到轻型场地赛车减震的多类缓冲需求。

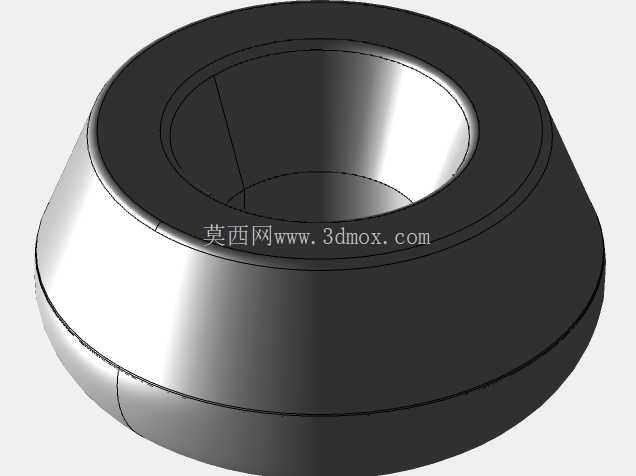

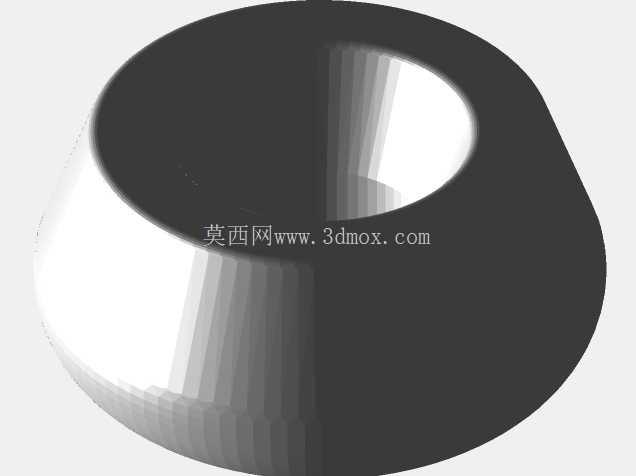

设计过程中优先考虑了衬套的受力均匀性，整体采用截顶锥形的环形结构，大端面朝向弹簧安装侧，可完全贴合螺旋弹簧的端面支撑圈，小端面朝向减震器安装座，匹配安装座的定位凸台结构，避免衬套在受冲击时出现径向偏移。衬套的中心通孔为同轴等径结构，可直接穿过减震器的阻尼活塞杆，安装时无需额外加工定位结构，直接套入活塞杆后放置在弹簧与安装座之间即可完成装配，拆装维护十分便捷。

结构尺寸的设定完全围绕实际安装边界与缓冲性能需求展开，衬套顶部与底部的承压面厚度设为5毫米，该厚度可保证在最大冲击载荷下，衬套的压缩量控制在自身厚度的30%以内，避免过度压缩导致的弹性失效；侧壁厚度设为3毫米，既可以保证衬套侧壁的径向支撑强度，防止受冲击时出现侧壁外翻变形，又能提供足够的径向形变空间，吸收部分横向冲击载荷。衬套适配的安装基准内径为1.4英寸，可匹配对应直径的减震活塞杆与弹簧内圈定位尺寸，外径基准为0.5英寸，可适配常规螺旋弹簧的端面支撑圈外径，若需适配其他规格的减震器，仅需按照安装空间的尺寸比例整体缩放模型即可，无需调整各部位的厚度比例，即可保证缓冲性能与结构强度的平衡。

材料选择上适配85%填充率的TPU耗材打印，该填充率下的TPU部件兼具足够的支撑硬度与良好的弹性形变能力，邵氏硬度控制在85A-90A区间，既不会因为硬度过高导致缓冲效果差、产生硬撞击，也不会因为硬度过低导致支撑不足、出现行程过限的问题。打印时无需添加支撑结构，衬套的内外壁均为连续光滑曲面，层厚设置在0.2毫米即可保证表面粗糙度满足安装需求，打印完成后仅需去除底部 raft 即可直接投入使用，无需二次打磨或机加工。

从实际装车测试的表现来看，该衬套可有效过滤减震行程末端30%左右的冲击峰值，在连续颠簸路面、飞坡落地这类大冲击工况下，可明显降低减震器的金属撞击异响，同时减少弹簧的横向窜动，提升减震器工作的稳定性。相比传统的橡胶缓冲垫，该结构的贴合度更高，不会出现长期使用后橡胶老化开裂、被弹簧端面切割破损的问题，使用寿命可提升40%以上，且可根据不同的减震器规格快速调整尺寸打印，无需开模制作，小批量定制与个人改装的成本极低。
