3D打印绳索固定卡扣结构设计

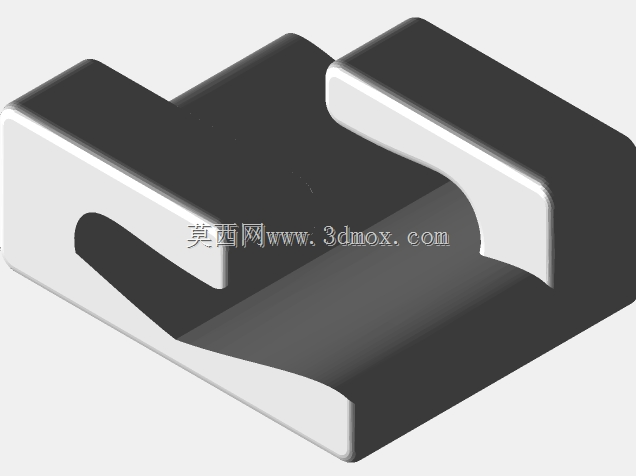

　　这款绳索固定卡扣的设计初衷，是解决小直径线缆、绳索在设备机架、3D打印机走线、小型电子装置布线场景下的快速固定需求，适配1/8英寸也就是3.3mm外径的绳索或线材，在实际应用中可以覆盖步进电机走线、传感器线束固定、轻型拉索定位等多个工程场景。从结构设计逻辑来看，卡扣采用了一体式C型开口加内侧锯齿的结构形式，主体为块状基座搭配两侧向上延伸的限位挡边，开口处做了圆弧过渡导入设计，不需要额外的紧固件，只需要将适配外径的绳索从开口处压入卡扣内部，即可依靠内侧的锯齿结构增大与绳索表面的摩擦力，避免绳索受拉扯时出现滑移、脱出的问题。

　　在安装边界上，卡扣的基座为平整底面，可以直接通过粘接、螺丝锁附或者热熔固定的方式安装在设备面板、型材机架、打印件安装面上，不需要预留复杂的安装避让空间，整体结构没有活动部件，不存在装配公差累积带来的失效风险，一体打印成型即可直接投入使用。从功能特性角度出发，卡扣的内侧锯齿做了渐变齿高设计，靠近开口位置的齿高较低，方便绳索压入时的导向，靠近卡扣内腔底部的齿高更高，能够在绳索完全卡入后嵌入绳索表层，形成足够的握持力，即使在设备运行产生持续振动的场景下，也能保持绳索位置固定，不会出现走线移位、线缆拉扯焊点的问题。

　　两侧的限位挡边高度经过反复校核，既能够保证绳索卡入后不会从侧向滑出，又不会因为挡边过高导致绳索压入时需要过大的按压力，实际操作时徒手即可完成绳索的卡装，不需要借助额外工具，在设备后期维护、线束调整时也可以直接将绳索从卡扣中撬出，重复使用不会出现结构断裂。在外形尺寸的把控上，卡扣整体轮廓做了全圆角处理，没有尖锐的棱角，既能够避免3D打印过程中出现应力集中导致的打印件翘曲、层间开裂问题，也能防止安装维护时尖锐边角划伤操作人员或者破坏线材外层绝缘皮。针对3D打印的工艺特性，整个卡扣结构没有悬空角度超过45度的面，打印时不需要添加支撑结构，直接平放打印即可获得良好的表面质量，打印完成后不需要额外的后处理工序，去除底纹就可以直接使用，大幅降低了单件的制造成本和打印耗时。在实际的场景适配中，这款卡扣除了可以固定常规的尼龙绳索、包塑钢丝绳之外，也可以用于固定同外径的电线、气管、光纤等柔性管线，在小型自动化设备走线、桌面级3D打印机改装、航模内部线束整理、DIY电子装置布线等场景下都能适用。

　　卡扣的内腔弧度经过匹配3.3mm外径的绳索做了仿形设计，绳索卡入后与卡扣内腔的贴合面积更大，压强分布更均匀，不会出现局部应力集中导致的线材外层被压损、绳索内部纤维断裂的问题，长期使用也不会因为夹持力过大导致绳索提前老化失效。不同于常规的扎带固定方式，这款卡扣可以实现绳索的无损固定，需要调整绳索位置或者更换绳索时，不需要剪断扎带，不会产生多余的耗材浪费，也不会在设备表面残留扎带锁扣的尖锐部分。在安装孔位的预留上，卡扣基座的两端可以根据实际安装需求拓展沉头螺丝孔或者背胶槽，既可以用M2、M3的小规格螺丝将其锁附在金属、塑料安装面上，也可以粘贴双面胶直接固定在光滑的面板表面，适配不同的安装条件。结构的壁厚设计也充分考虑了不同3D打印材料的特性，使用PLA、PETG、ABS等常见打印材料都可以获得足够的结构强度，常规壁厚下能够承受不低于50N的绳索拉扯力，完全满足轻型线束、拉索的固定需求，不会出现卡扣断裂导致的绳索松脱问题。
