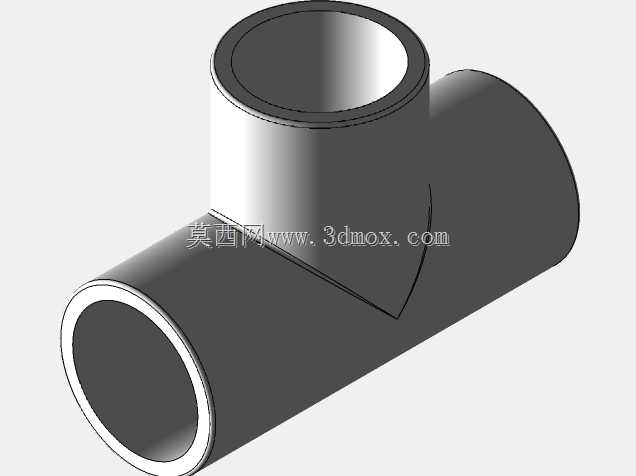

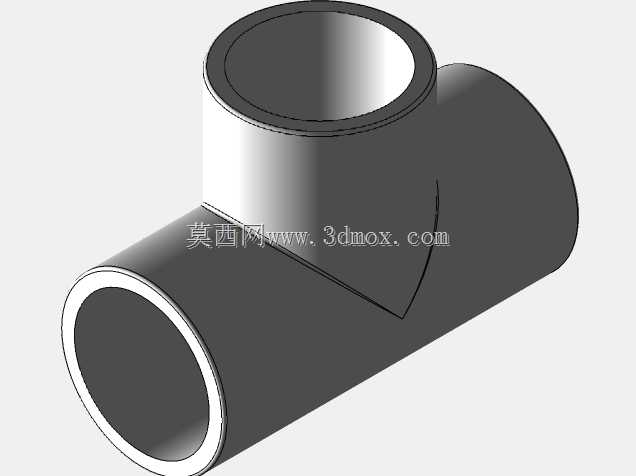

PVC卡瓦式三通管路连接件结构设计

在民用给排水、低压流体输送、小型化工管路布设场景中，三通类管件是实现管路分流、合流的核心基础部件，卡瓦式PVC三通相比传统胶粘式三通，具备可拆卸重复安装、无需等待胶层固化、对施工端面处理精度要求更低的特性，在临时管路搭建、设备外接管路改造、家装水路局部改线场景中应用十分广泛。这款卡瓦三通的设计思路围绕PVC材质的力学特性展开，主体采用等径正交的三端通腔结构，主管与支管垂直相交，相贯线位置做了圆弧过渡处理，避免流体在交汇处形成直角涡流区，降低管路输送过程中的局部阻力损失，同时也能减少流体中杂质在转角位置的淤积概率。从安装边界来看，三个连接端的卡瓦结构预留了足够的轴向锁紧行程，适配对应公称外径的PVC管材时，无需在管材外壁额外加工螺纹或滚花，仅需将管材插入端做倒角处理后推入承口，通过卡瓦的楔形锁紧结构配合内置密封圈即可完成密封与固定，安装过程无需专用粘接剂或热熔设备，单人借助普通手动工具即可完成锁紧操作，大幅降低现场施工的工具依赖与作业时长。外形尺寸方面，主体的壁厚取值参考了硬质PVC管材的承压标准，在1.0MPa工作压力下预留了足够的安全余量，支管外伸长度与主管两端的承口深度做了匹配设计，保证在狭窄的管路布设空间内，相邻管件的锁紧操作空间不会发生干涉，比如在墙体预埋管路的接驳位置，较短的支管外伸尺寸可以减少墙面开槽的深度与宽度，降低装修施工的墙面破坏范围。不同于普通胶粘三通的一次性安装属性，卡瓦结构的设计允许管路在后期维护时进行拆卸调整，当局部管路需要改向或更换部件时，仅需松开卡瓦压环即可拔出管材，不会对原有管材造成不可逆的破坏，这一特性在实验室临时管路、展会临时供排水管路这类需要反复拆装的场景中优势尤为明显。建模过程中对相贯线位置的壁厚做了均匀化处理，避免注塑生产时出现局部壁厚不均导致的缩痕、应力集中问题，卡瓦的齿形角度经过反复校核，保证锁紧后在管路受轴向拉力时不会出现松脱，同时密封圈的槽位尺寸公差控制在合理范围，既不会因为公差过大导致密封失效，也不会因为公差过小造成管材插入阻力过大影响施工效率。在实际选型应用中，这类卡瓦三通需要匹配对应压力等级的PVC管材使用，不可用于超过额定压力的高压管路，也不适用于输送对PVC材质有溶胀腐蚀作用的有机溶剂类流体，在明装管路场景中，还需要考虑环境温度变化带来的管材热胀冷缩量，在管路适当位置预留伸缩余量，避免长期应力作用下卡瓦结构出现疲劳松脱。
