山地车行程切换扭矩调节转接座结构

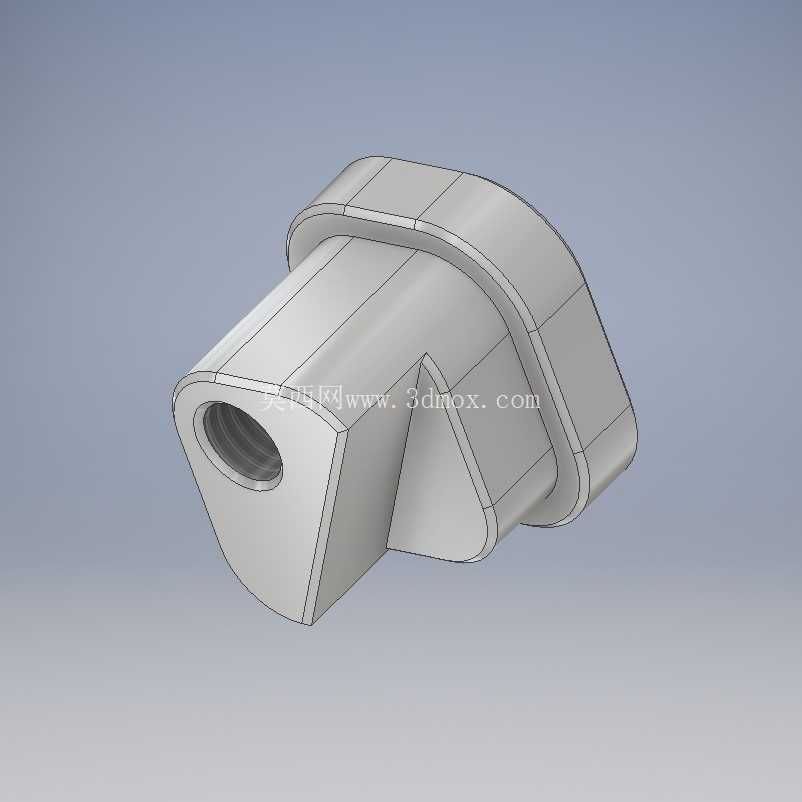

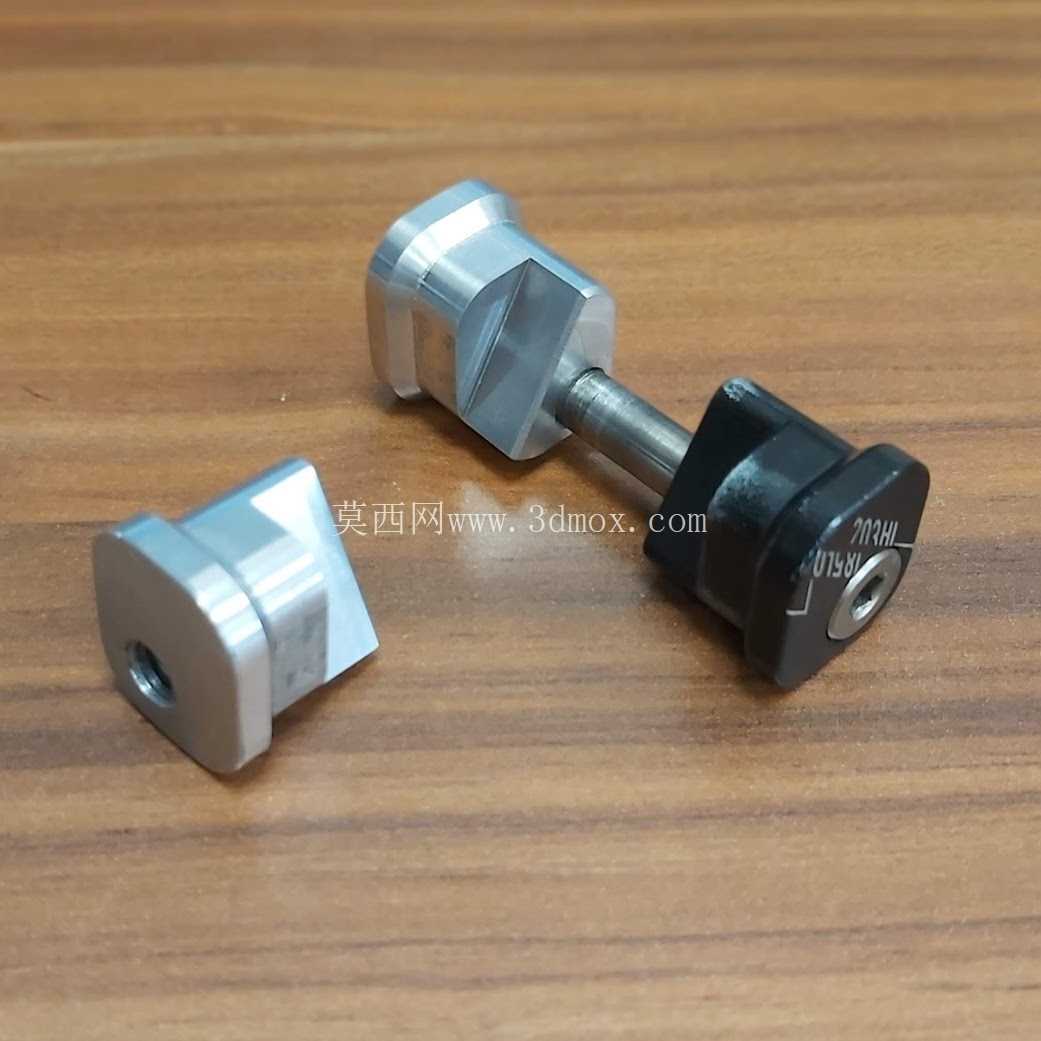

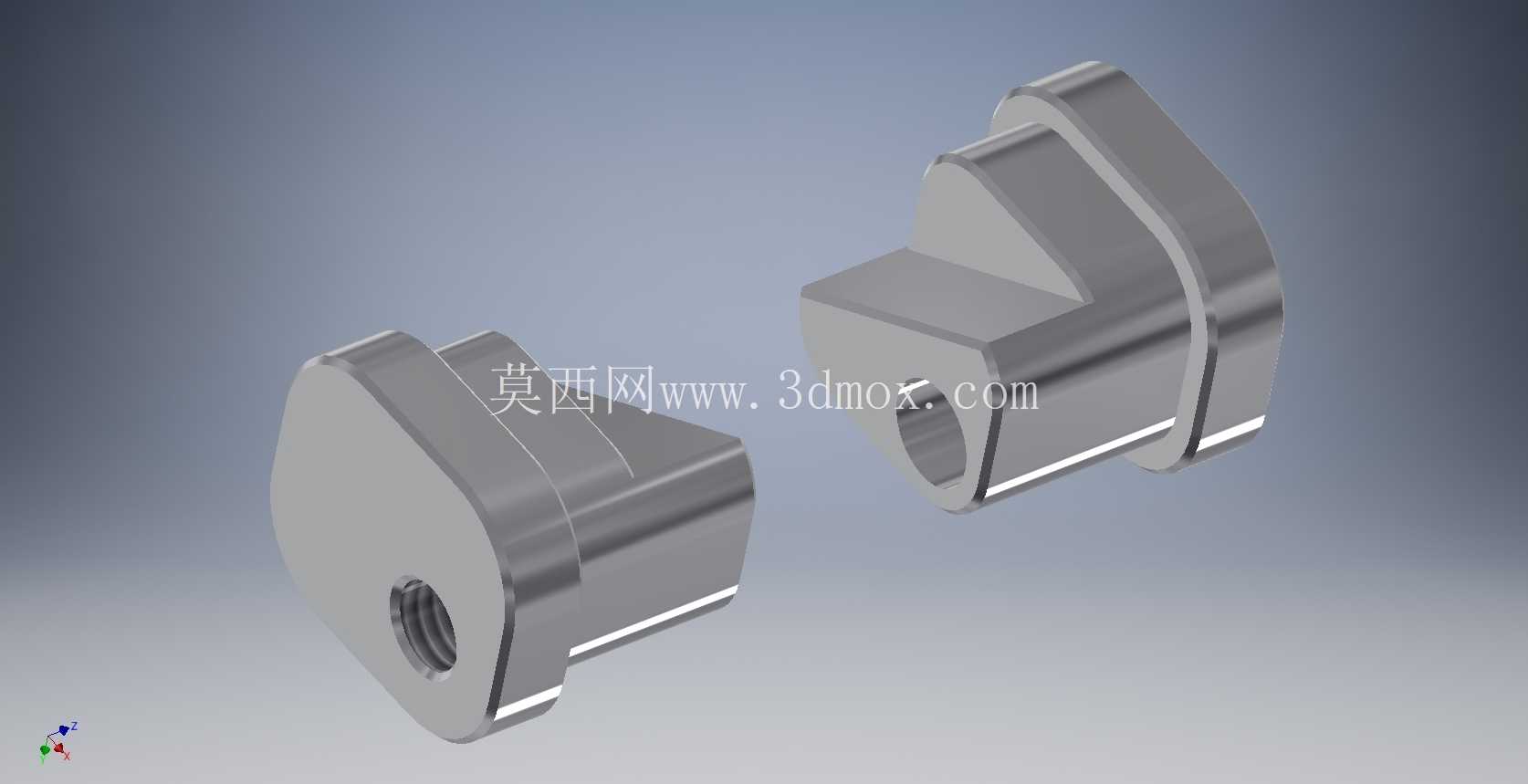

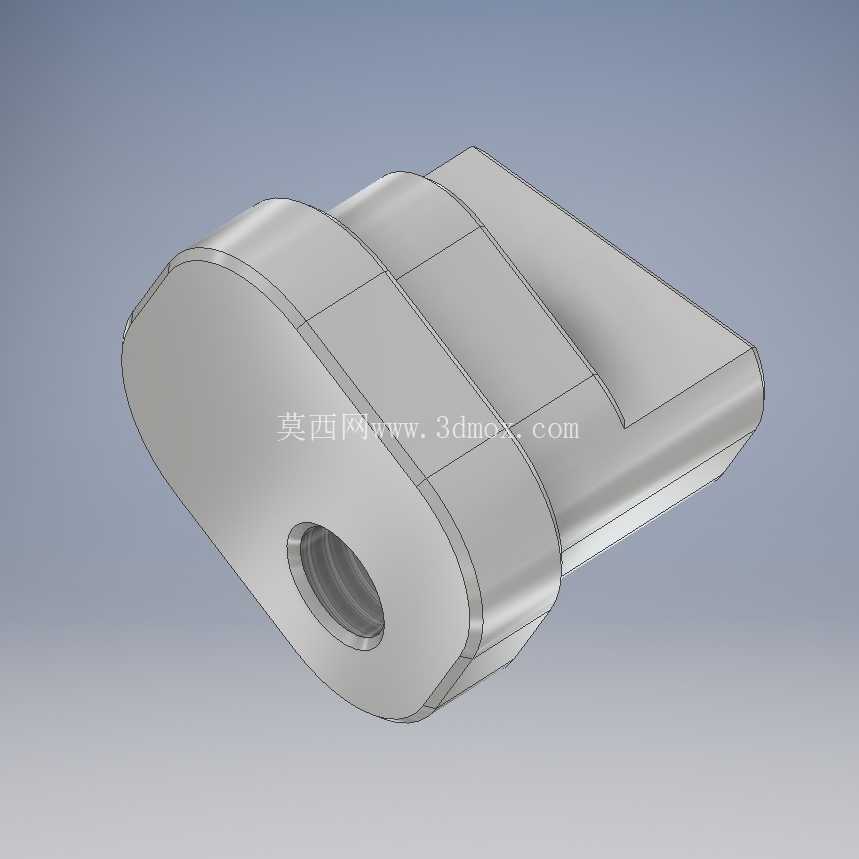

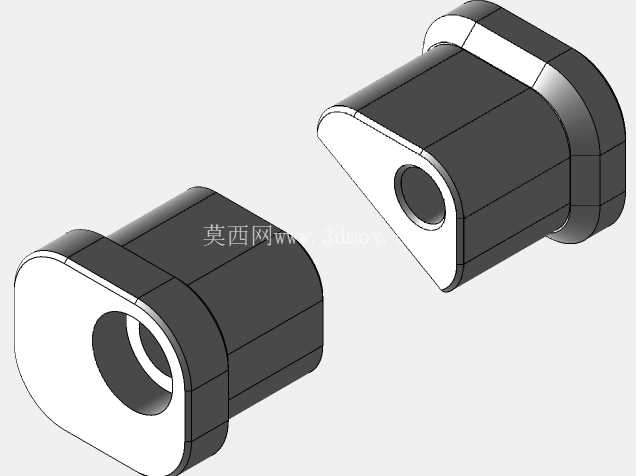

　　这款零件是针对Canyon Torque DHX系列速降山地车开发的Track Flip行程切换扭矩适配结构，主要作用是在不更换后避震器主体、不改动车架主转点安装位的前提下，实现后悬架195mm与210mm两种行程的快速切换，适配不同骑行场景下的悬架几何需求。从结构设计来看，零件整体采用对称式块状构型，主体为带安装轴孔的阶梯式凸台结构，一侧加工有内螺纹孔用于锁紧固定，另一侧的平面定位台用于贴合车架安装面，避免锁紧后出现周向转动。设计时首先考虑的是安装边界的适配性，零件的外轮廓完全避让车架后三角的焊接凸起与避震连杆的运动轨迹，在行程切换时无需打磨车架或额外加装垫片，直接替换原有转接块即可完成装配。

　　轴孔的内径尺寸与原厂后避震器的安装轴径保持一致，配合公差选用H7/g6的间隙配合，既保证安装时的顺畅度，又避免轴孔间隙过大导致悬架工作时出现旷量，影响骑行手感与零件寿命。内螺纹孔的深度经过精确计算，锁紧时螺栓的旋合长度达到螺纹公称直径的1.2倍，满足越野骑行时大冲击载荷下的螺纹连接强度要求，不会出现螺纹滑牙或螺栓断裂的问题。零件两侧的凸台厚度经过差异化设计，对应两种行程下的悬架连杆初始角度，当安装对应厚度侧的凸台贴合车架安装面时，后避震器的安装倾角会发生对应变化，从而改变悬架的杠杆比，实现行程的切换。

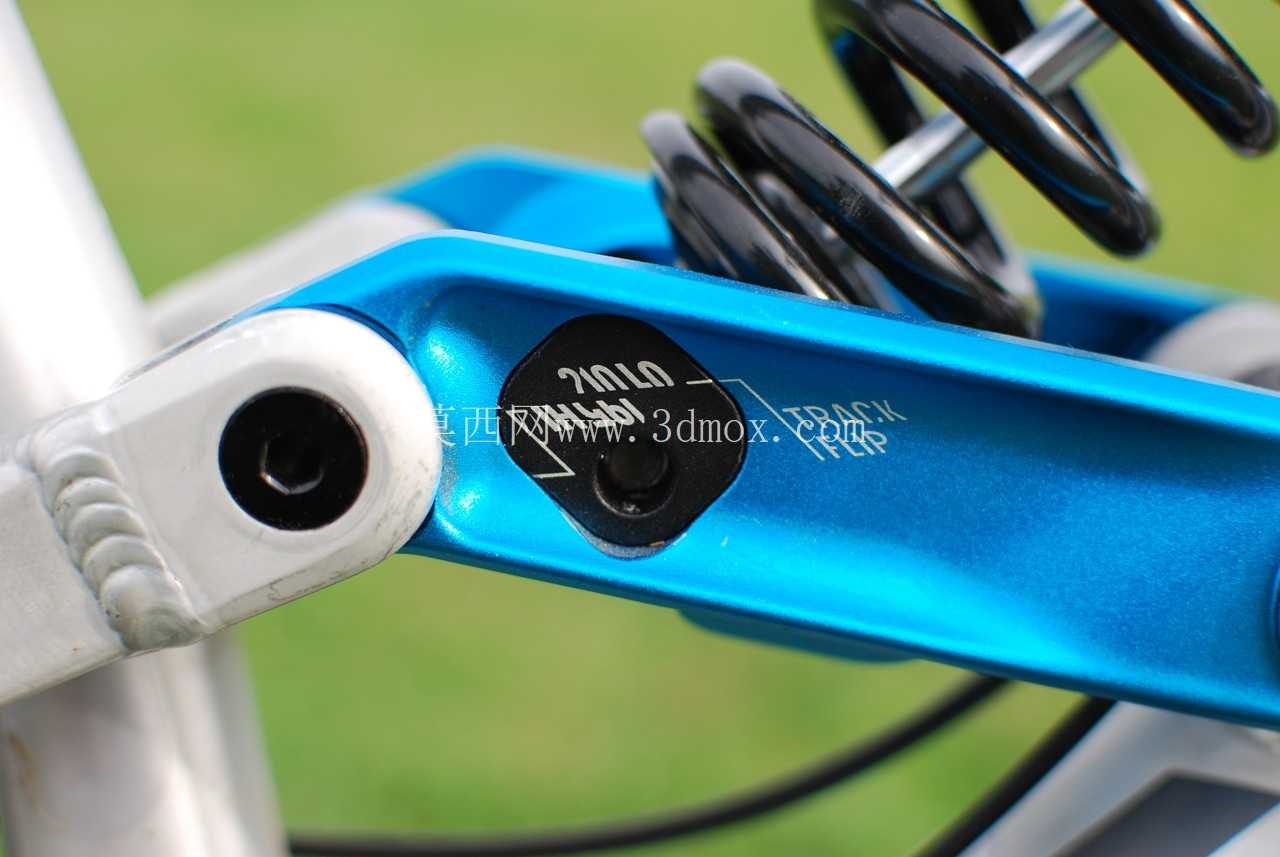

　　在功能特性上，这款转接结构不需要额外的调节工具，只需要松开后避震安装轴的锁紧螺栓，将转接块翻转180度后重新锁紧即可完成行程切换，整个操作过程不超过5分钟，骑手可以在骑行现场根据赛道类型快速调整：当面对以连续飞包、大落差为主的速降赛道时，切换到210mm行程档位，悬架可以吸收更大的冲击，避免打底；当面对以连续弯道、树根乱石为主的耐力骑行路段时，切换到195mm行程档位，悬架的踩踏支撑性更好，减少蹬踏时的动力泄损，提升爬坡与平路加速的效率。

　　从行业应用场景来看，这类行程切换结构主要面向高端山地自行车的后悬架系统，解决了传统速降车行程固定、无法兼顾不同骑行场景的痛点，相比更换不同长度的后避震器来调整行程的方案，这种转接块方案成本更低、操作更简便，同时不会改变后避震器的预压与阻尼设定，切换后不需要重新调整避震参数。设计过程中还考虑了零件的受力情况，在悬架受到冲击时，载荷主要通过转接块的平面贴合面传递到车架，螺纹孔仅承担锁紧力，不承受主要的冲击载荷，这种受力分配方式大幅提升了零件的可靠性，即使在连续大冲击的骑行环境下，也不会出现零件变形或断裂的问题。零件的外形没有多余的装饰结构，所有的棱边都做了R2的圆角处理，避免应力集中，同时也防止安装时划伤车架漆面或骑手的手部。安装时需要注意贴合面的清洁，避免泥沙夹在转接块与车架的贴合面之间，导致安装精度下降，出现异响或受力不均的情况。
