摩托车燃油系统法兰安装固定结构

　　该结构为摩托车燃油系统的核心安装固定部件，主要承担燃油泵与油箱本体的连接密封、载荷承载功能，在大排量赛车及民用运动型摩托的燃油供给单元中应用广泛。日常骑行工况下，车辆加减速、过弯产生的纵向、侧向载荷会持续作用在燃油泵总成上，该法兰结构通过周向均匀布置的螺栓孔实现与油箱壁面的刚性连接，配合下方的三角支撑支架，可将燃油泵工作时的振动、车辆动态载荷均匀分散到油箱安装面，避免局部应力集中导致的密封失效、连接松动问题。

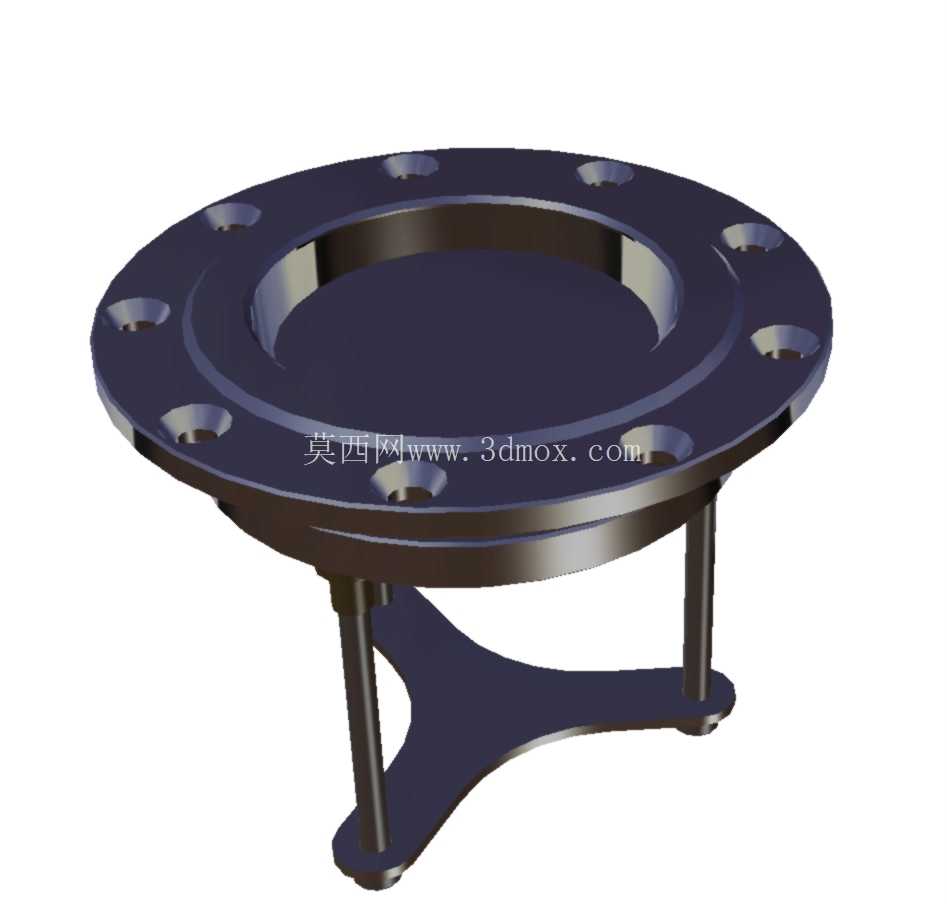

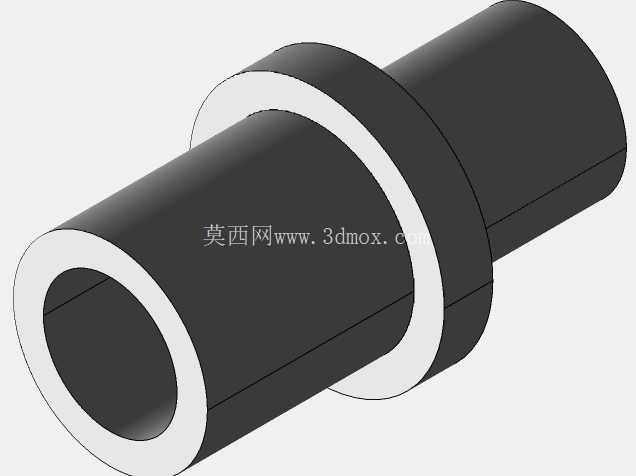

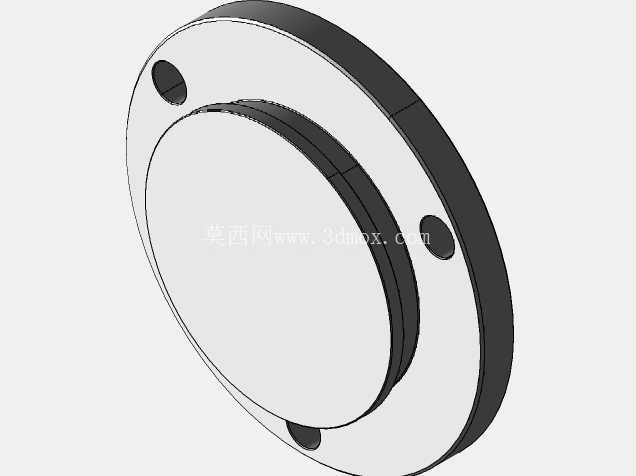

　　从功能实现角度看，法兰中心的大尺寸通孔为燃油泵的安装让位孔，可容纳燃油泵主体穿过法兰进入油箱内部，法兰端面的平面度公差控制在0.1mm以内，装配时配合耐油橡胶密封圈，可实现油箱内外的密封隔离，防止燃油挥发泄漏，同时阻挡外部灰尘、水汽进入油箱污染燃油。下方的支撑支架采用三点式连接设计，两支垂直支杆与法兰底面刚性连接，底部的弧形支撑板贴合燃油泵壳体下部，可对燃油泵形成径向约束，避免车辆剧烈颠簸时燃油泵出现径向晃动，影响吸油稳定性。

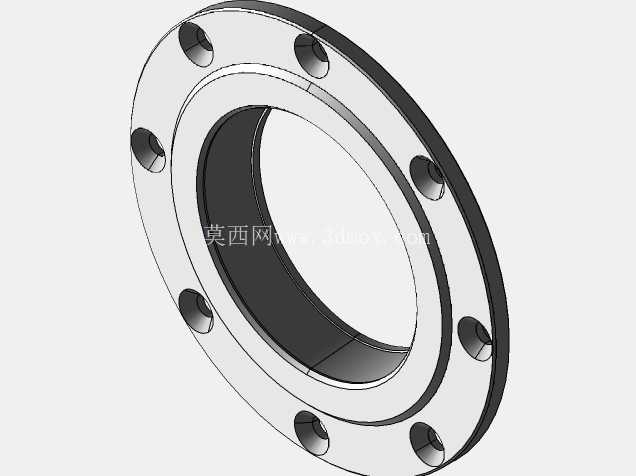

　　设计过程中优先考虑了安装边界的适配性，法兰外径根据常规大排量摩托油箱的安装开口尺寸设定，周向螺栓孔的孔位分布匹配主流车型油箱的预装螺柱位置，无需对油箱本体进行二次加工即可完成装配；支撑支架的支杆长度根据燃油泵插入油箱后的深度确定，确保底部支撑板刚好托住燃油泵壳体的加强筋位置，避免干涉燃油泵内部的浮子、滤芯等运动部件。结构选材上适配摩托车的使用环境，法兰本体采用硬质铝合金材质，在保证结构强度的同时降低整体重量，符合赛车轻量化设计的需求，支撑支架采用同材质铝合金折弯成型，焊接位置做圆角过渡处理，减少应力集中点，可承受长期交变载荷作用而不出现疲劳断裂。

　　实际装配流程中，先将密封圈套在法兰下端的密封槽内，把燃油泵穿过法兰中心孔后用卡箍固定在法兰下端面，再将支撑支架与法兰底面连接固定，整体放入油箱安装开口后，对齐周向螺栓孔拧入固定螺母，按对角顺序逐步拧紧至规定扭矩，即可完成燃油泵总成的安装，该结构的模块化设计可大幅提升整车装配线的作业效率，也便于后期售后维护时快速拆解更换燃油泵部件。针对赛车工况下的大侧向加速度需求，该结构的支撑支架特意加大了弧形支撑板的包覆角度，相比民用车型的燃油泵固定结构，侧向支撑刚度提升40%以上，可在车辆持续大倾角过弯时保持燃油泵位置稳定，避免因泵体偏移导致的吸油不足、供油中断问题，保障发动机动力输出的连续性。
